Релеен модул с 1 канал и оптрон – Безопасно управление на 220V от Arduino или Raspberry Pi
Искате да управлявате помпа, осветление или мотор на 220V директно от GPIO пин? Без галванично разделяне, дори кратък токов пик може да изгори микроконтролера ви за миг. Тези релейни модули с вграден оптрон осигуряват електрическа бариера между управляващата логика и силовата верига — каквото и да се случи на 220V линията, вашите пинове остават напълно защитени.
Забележка: При финализиране на поръчката, моля изберете желания вариант — 5V или 12V релеен модул. Комплектът съдържа 4 броя от избрания вариант.
Защо да изберете този комплект? (Основни предимства):
- Галванично разделяне чрез оптрон — управляващата и силовата верига са напълно изолирани; късо съединение в товара никога няма да достигне до вашите GPIO или цифрови пинове
- Избираем High/Low тригер чрез джъмпер — променяте логиката на активиране за 5 секунди, без нужда от пренареждане на кабелите или промяна в програмния код
- Fault-tolerant дизайн — ако линията на тригера се прекъсне случайно, релето остава в изходна позиция; няма риск от нежелано включване на товара
- 10A контакти за реални товари — поддържа AC 250V/10A и DC 30V/10A; напълно достатъчно за крушки, помпи, вентилатори и малки мотори за дома или индустрията
- Съвместимост с всяка популярна платформа — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — ако устройството има цифров пин, то работи с този модул
- Предварително инсталирани винтови клеми — свързвате NC, C, NO, Coil+ и Coil- директно, без запояване и без допълнителни адаптери
- Комплект от 4 броя — идеален за многоканални проекти или за резервни части в системи, където надеждността е приоритет
Детайли и производителност
Оптронът във всеки модул напълно отделя управляващата верига от силовата — токът по линията Trigger е само ~5 mA (при 5V модела), което е идеално за логическите нива на съвременните микроконтролери без нужда от допълнителни резистори. Бобината на релето се захранва отделно на 5V DC или 12V DC, според избрания вариант, а контактите превключват товари до AC 250V / 10A. Версията на 5V се интегрира директно в проекти, захранвани от USB или стандартни 5V източници, докато 12V вариантът е подходящ за автомобилни системи, контролни табла и проекти с 12V батерии.
| Параметър | Стойност / Детайл |
|---|---|
| Захранващо напрежение на бобината | 5V DC или 12V DC (според избрания вариант) |
| Максимален товар на контактите | AC 250V / 10A, DC 30V / 10A |
| Тип изолация | Оптрон |
| Ток на линията Trigger | ≈5 mA (за 5V модел) |
| Тип контакти | NC (нормално затворен) / C (общ) / NO (нормално отворен) |
| Входове на модула | Coil +, Coil –, Trigger |
| Избор на тригер | Джъмпер за High-Level / Low-Level Trigger |
| Съвместимост | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Брой модули в комплекта | 4 броя |
| Тип модул | 1 канал (Single Channel Relay Module) |
Инструкции за програмиране и употреба
- Свържете Coil + и Coil – към захранване, съответстващо на избрания вариант (5V или 12V DC).
- Свържете пина Trigger към цифров изходен пин на вашия микроконтролер (GPIO, цифров пин на Arduino и др.).
- Поставете джъмпера в желаната позиция: High-Level Trigger (релето се активира при HIGH сигнал) или Low-Level Trigger (релето се активира при LOW сигнал).
- Свържете товара към клемите NC/C (нормално затворен кръг) или NO/C (нормално отворен кръг), в зависимост от логиката на вашето приложение.
- Изпратете цифрова команда от кода (напр. digitalWrite(pin, HIGH) в Arduino IDE), за да включите или изключите релето.
Съдържание на пакета

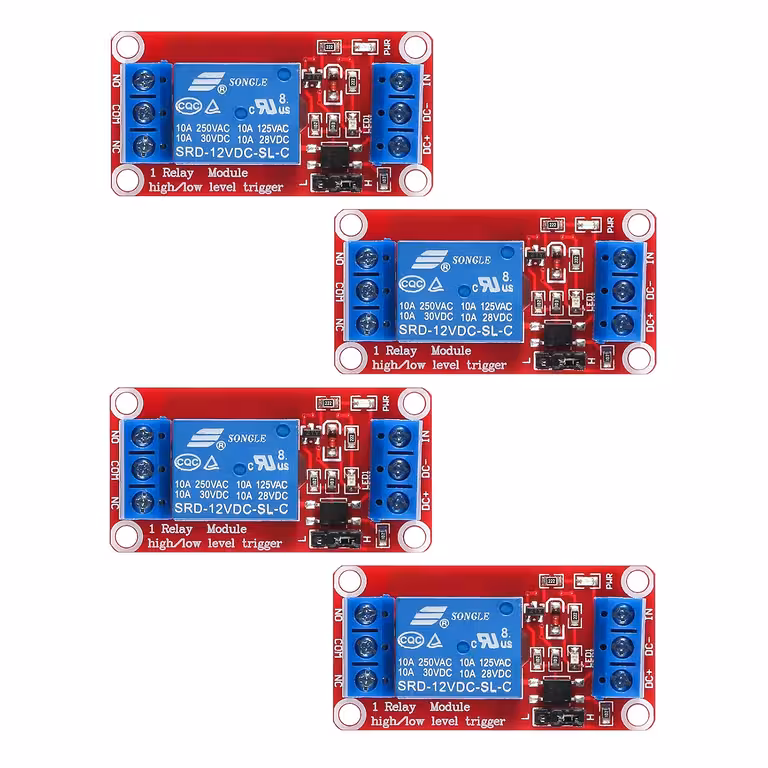

- 4 × Релеен модул с 1 канал (5V или 12V — според избрания вариант)
- Предварително инсталирани винтови клеми на всеки модул
Често задавани въпроси
Работи ли с 3.3V сигнал на Trigger (напр. Raspberry Pi, ESP32)?
В много случаи да, оптронът приема и 3.3V на линията Trigger. За гарантирана работа използвайте конвертор на логически нива 3.3V→5V или проверете минималния праг на оптрона в datasheet-а. Захранването на бобината трябва да остане 5V или 12V, независимо от логическото напрежение.
Каква е практическата разлика между High-Level и Low-Level Trigger?
При High-Level Trigger, релето се активира, когато пинът Trigger получи HIGH сигнал. При Low-Level Trigger, се активира при LOW (GND). Променяте поведението само чрез преместване на джъмпера — без нужда от промени в окабеляването или кода.
Мога ли да управлявам 220V уреди, например крушка или градинска помпа?
Да. Контактите поддържат AC 250V / 10A, което е достатъчно за повечето битови товари. Уверете се, че не надвишавате 10A и спазвайте правилата за електробезопасност при работа с мрежово напрежение.
Мога ли да управлявам всички 4 модула от едно и също Arduino?
Да. Всеки модул се нуждае само от един цифров пин за Trigger. Arduino Uno има 14 цифрови пина, така че можете да управлявате независимо всички 4 модула от комплекта и пак ще ви останат свободни пинове за други периферии.
