USB Type-C PD QC тригер модули – фиксирано напрежение от всяко зарядно, без нужда от запояване
Нуждаете се от 12V или 20V от USB-C зарядно, но не искате да изграждате регулатор на напрежение от нулата? Тези USB Type-C PD QC тригер модули автоматично договарят напрежението със захранващия източник и го подават директно към изходните пинове. Просто избирате желаното напрежение чрез DIP превключвателя, свързвате зарядното и измервате – за по-малко от минута разполагате с необходимото захранване за вашия проект.
Забележка: Винаги измервайте изходното напрежение с мултицет, преди да свържете консуматор, за да потвърдите, че договореното напрежение съответства на избраната настройка.
Защо да изберете този комплект? (Основни предимства):

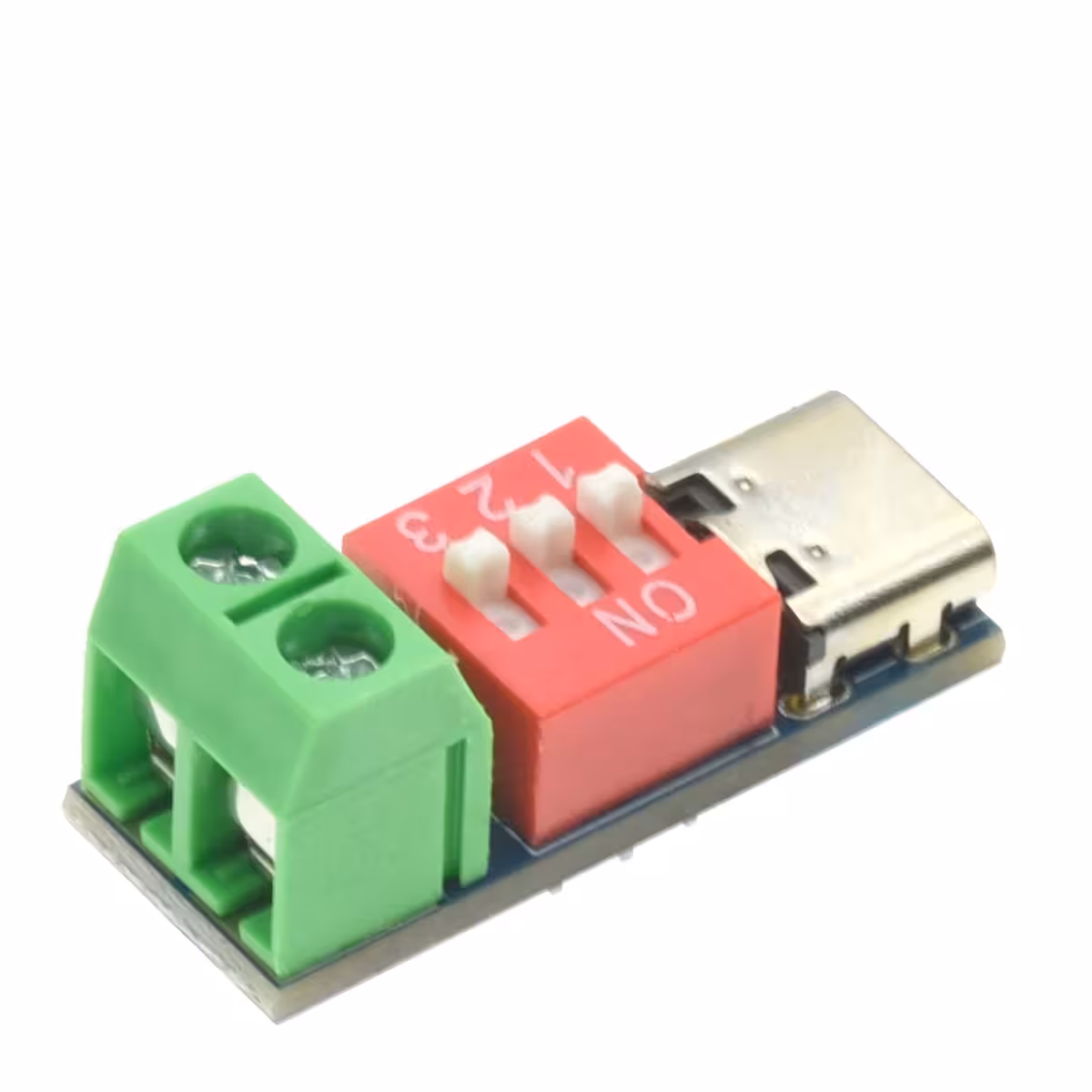

- Хардуерен селектор чрез DIP превключвател — избирате между 5V, 9V, 12V, 15V и 20V без нужда от фърмуер, програматори или програмен код; всичко е механично и става мигновено.
- Съвместимост с 4 протокола — поддържа PD3.0, PD2.0, QC и BC1.2, което означава, че работи с повечето съвременни зарядни устройства за лаптопи, телефони и работни станции.
- До 100W преносима мощност — достатъчно за захранване на мини-PC, мощни LED ленти или вградени проекти с висока консумация, стига захранващият източник да го позволява.
- Реверсивен USB Type-C конектор — автоматично разпознаване на поляритета; няма значение как поставяте кабела, рискът от обръщане на полюсите е нулев.

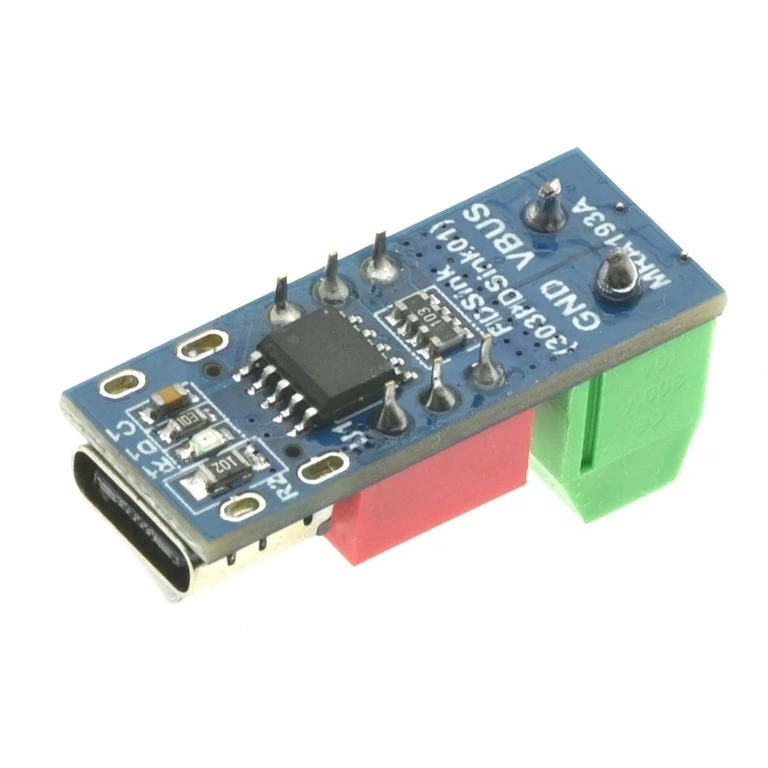

- Компактен размер от 11 × 28 мм — пасва в почти всяка DIY кутия или корпус за проект без нужда от структурни модификации.
- Двойна вградена защита — защитите от пренапрежение и прегряване предпазват както самия модул, така и веригата, която захранвате.
- Комплект от 2 броя — разполагате с резервна част или можете да захранвате две вериги едновременно при различни нива на напрежение.

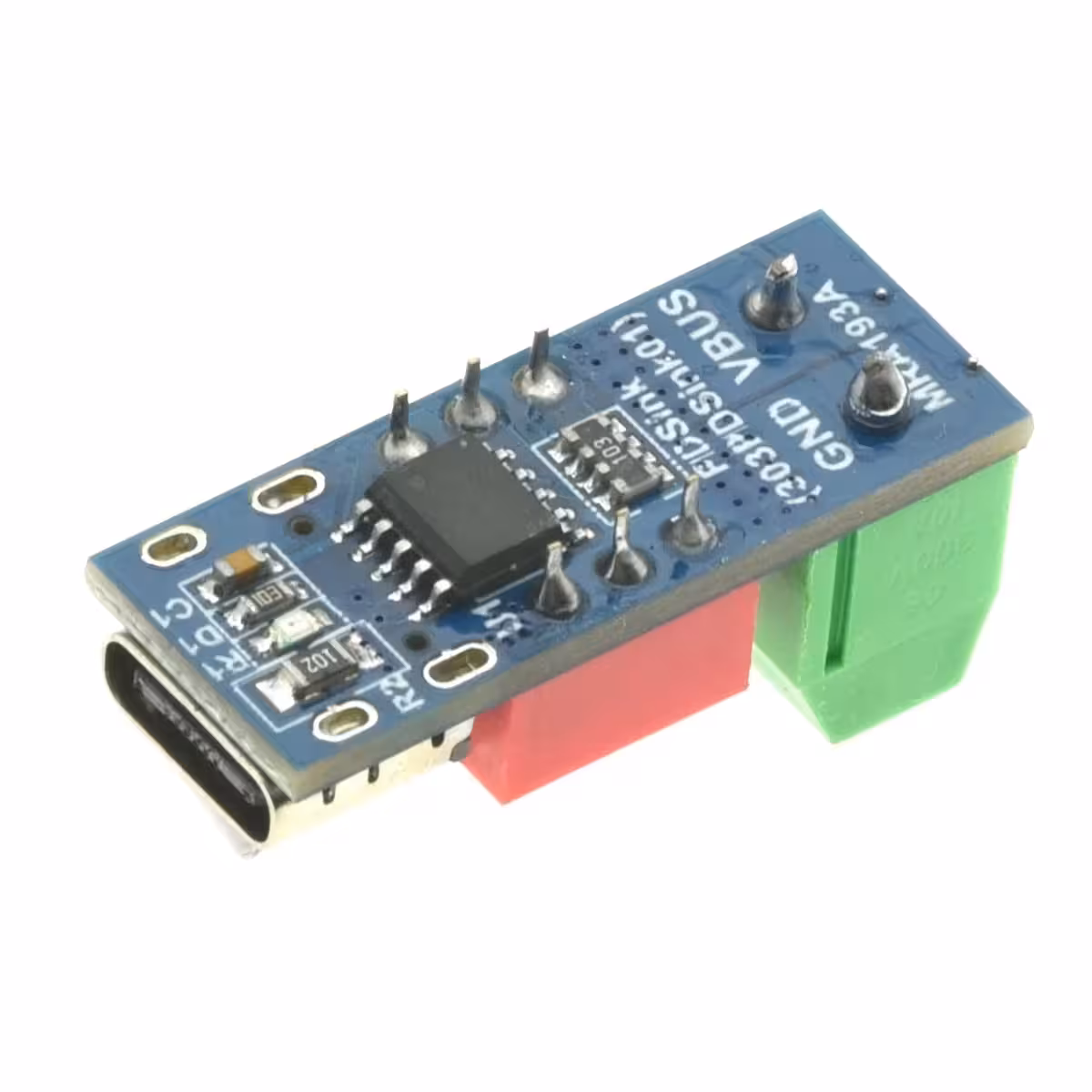

Детайли и производителност
Модулът функционира като PD decoy тригер: той имитира консуматорско устройство и договаря със зарядното устройство напрежението, конфигурирано чрез DIP превключвателя, без софтуерна намеса. Поддържаното входно напрежение е между 4V и 22V, а изходът остава стабилен на избраната стойност, докато източникът може да осигури необходимия ток. При мощности, близки до 100W, се уверете, че зарядното устройство е сертифицирано и че около модула има подходяща вентилация.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | 4V – 22V |
| Изходно напрежение | 5V, 9V, 12V, 15V, 20V (избираемо чрез DIP превключвател) |
| Максимална мощност | До 100W (зависи от източника) |
| Интерфейс | USB Type-C PD |
| Поддържани протоколи | PD3.0, PD2.0, QC, BC1.2 |
| Тип селектор | DIP превключвател |
| Разпознаване на поляритет | Автоматично (реверсивен) |
| Вградени защити | От пренапрежение, от прегряване |
| Размери на модула | 11 × 28 мм |

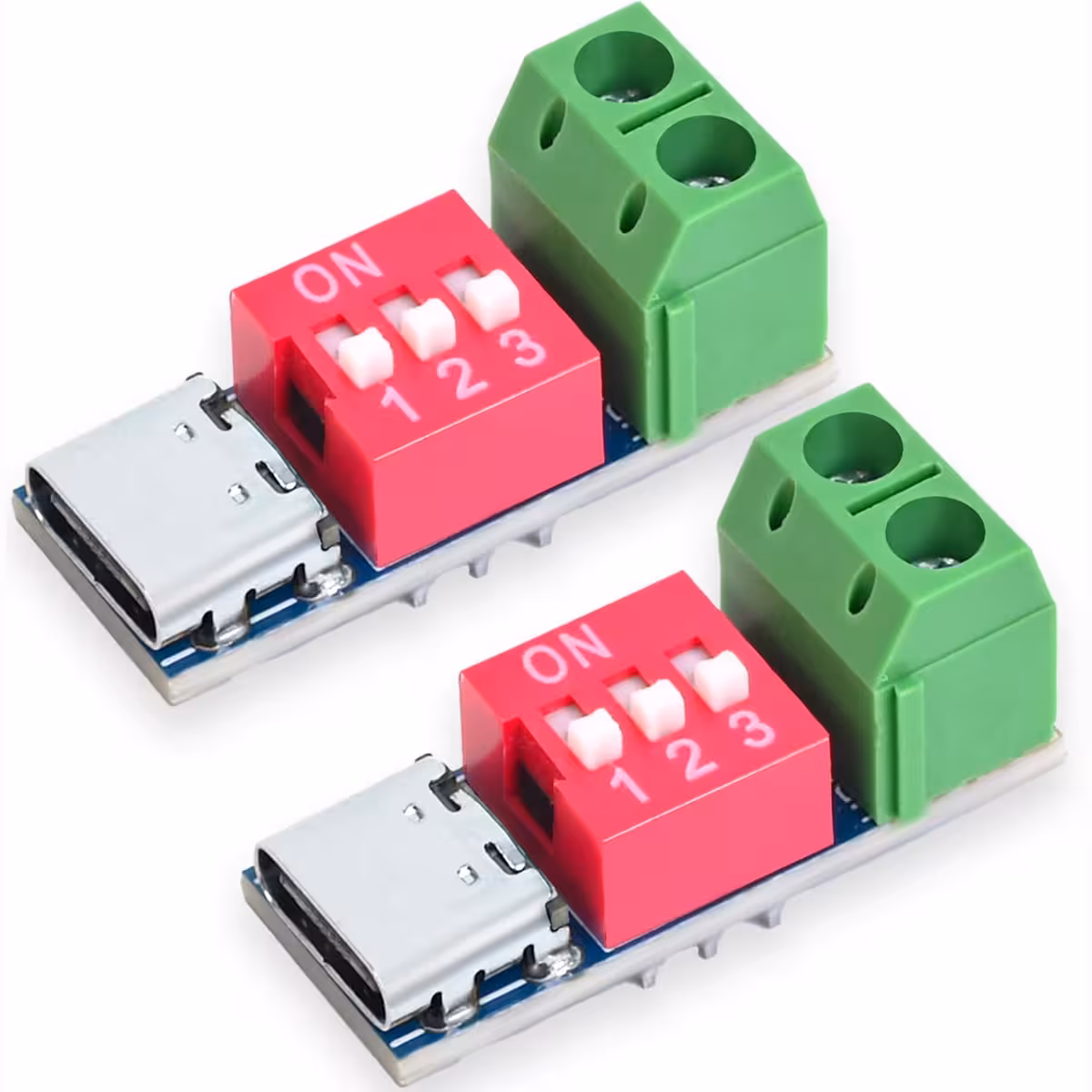

| Количество в комплекта | 2 × Type-C PD QC тригер модула |
Инструкции за настройка и употреба

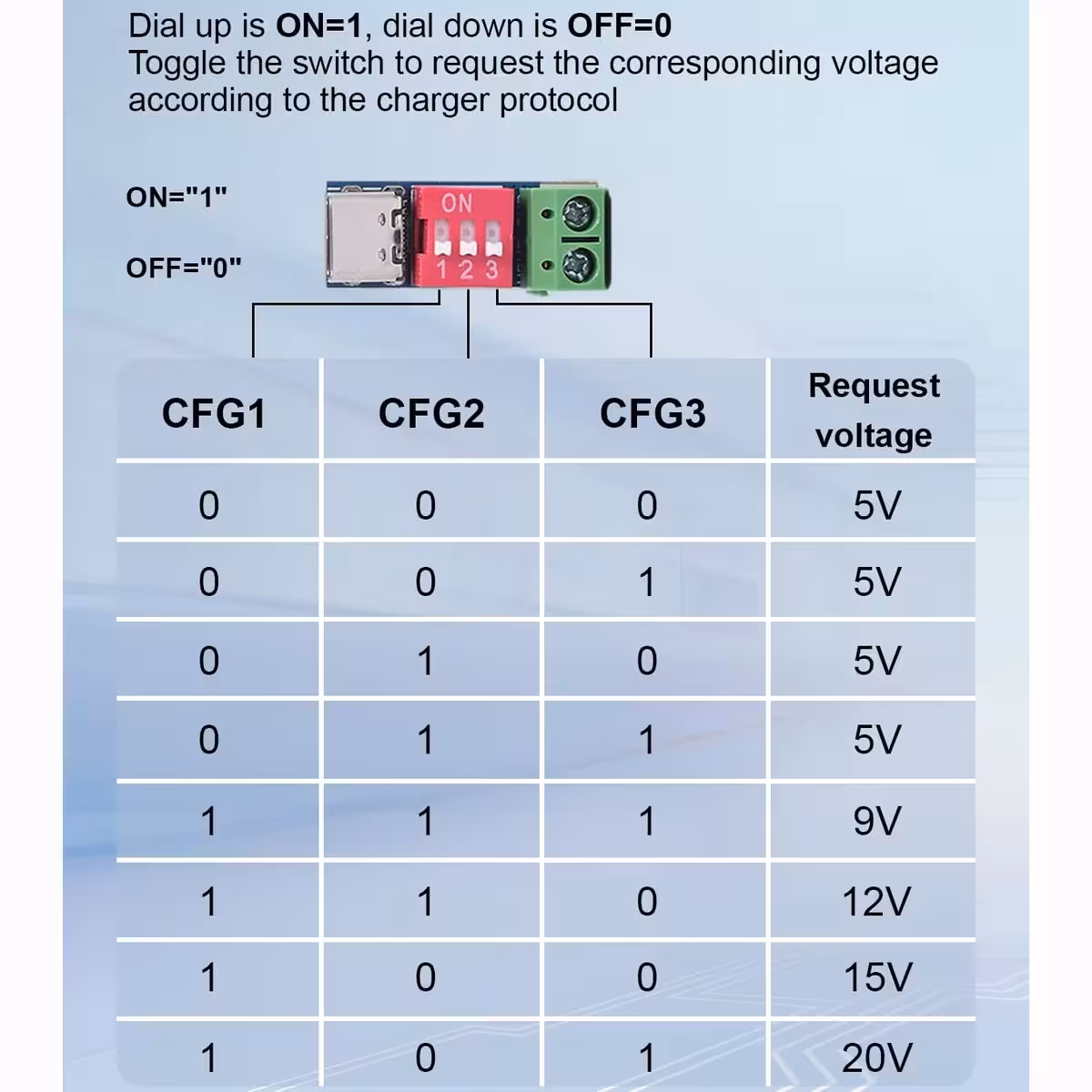

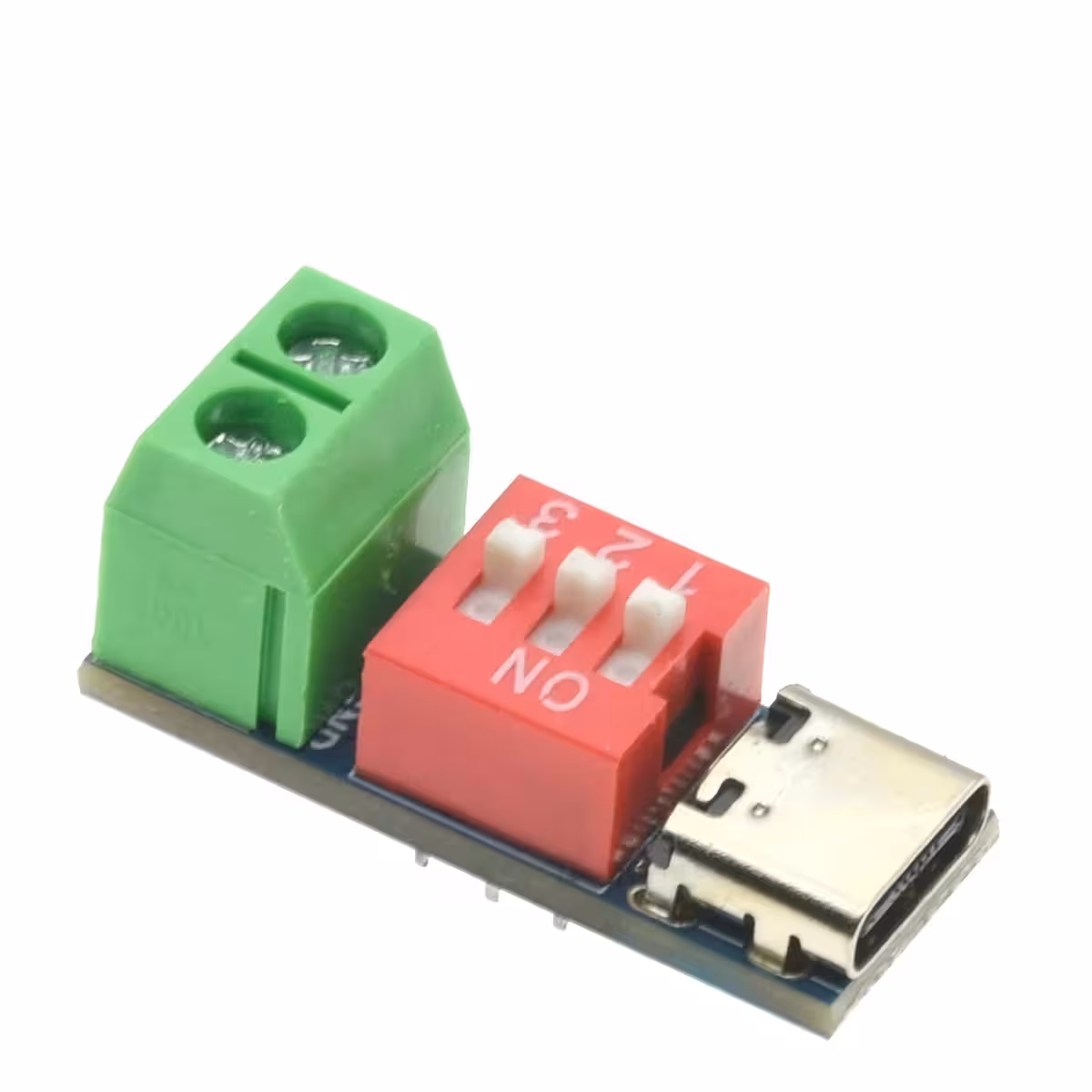

- Направете справка с таблицата за конфигурация на DIP превключвателя в документацията на модула или отбелязана директно върху платката, за да съпоставите позициите на превключвателите с желаното напрежение.
- Докато модулът е изключен от захранването, настройте DIP превключвателя в позиция, съответстваща на желаното напрежение (5V, 9V, 12V, 15V или 20V).
- Свържете модула към USB Type-C зарядно устройство, съвместимо с PD/QC, с достатъчен капацитет за вашето приложение.
- Измерете изходното напрежение с мултицет, преди да свържете товара, за да потвърдите, че договарянето е преминало успешно.
- Свържете товара към изходните пинове и проверете работата при нормални условия.
Съдържание на пакета

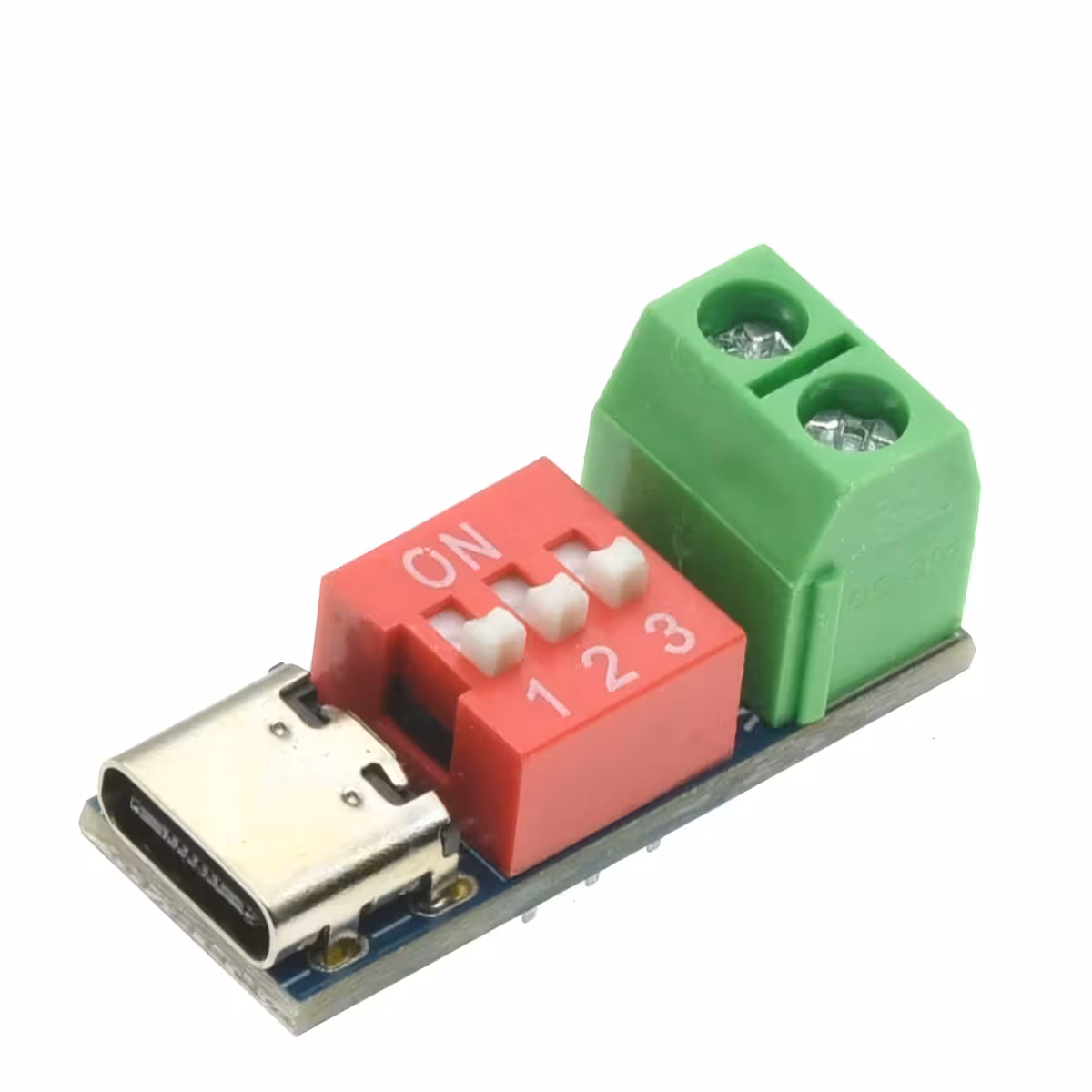

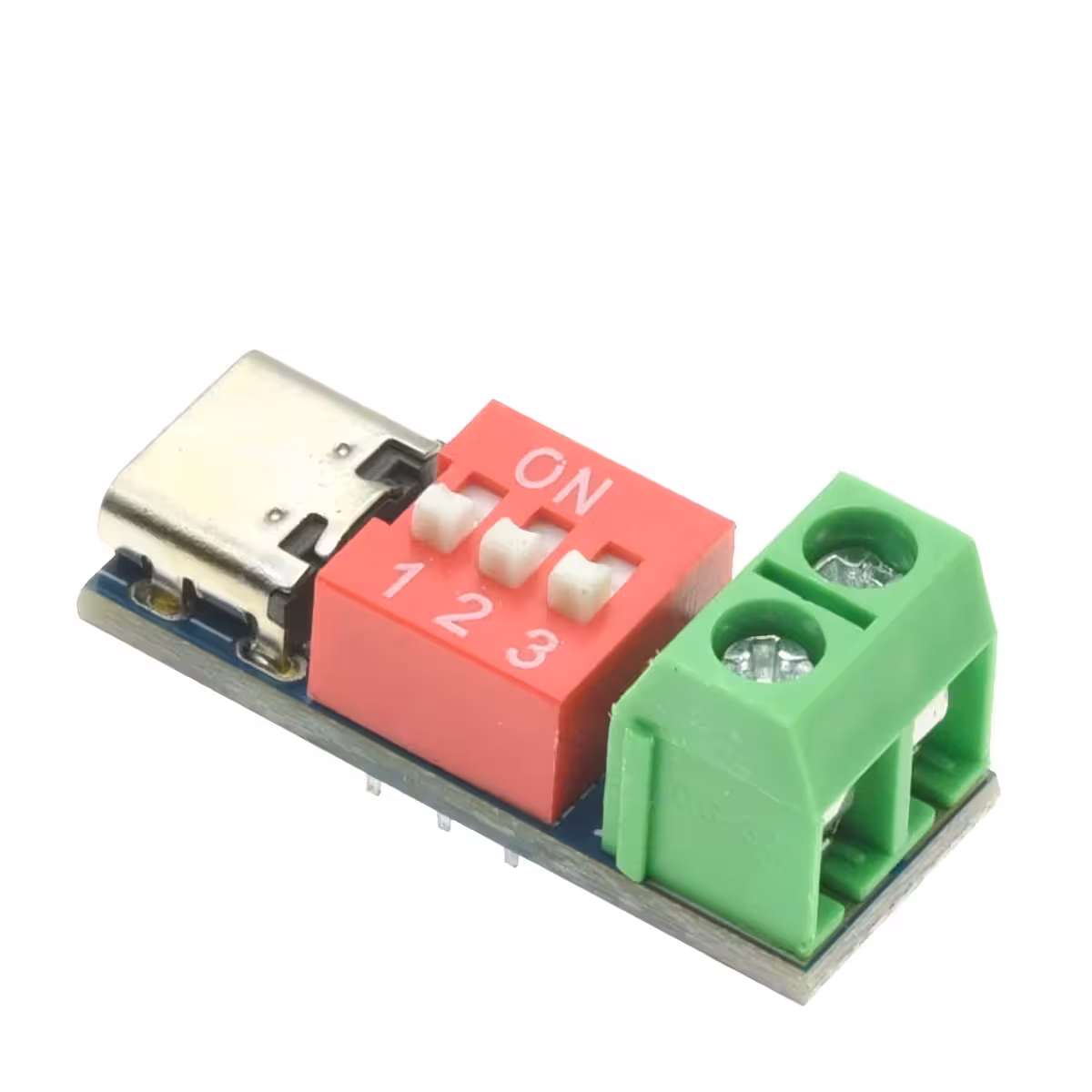

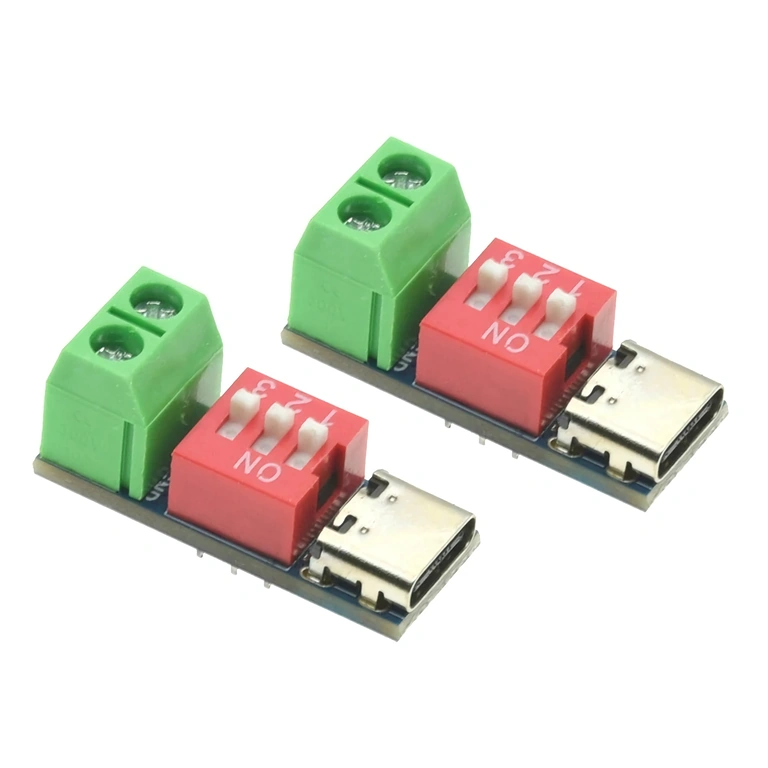

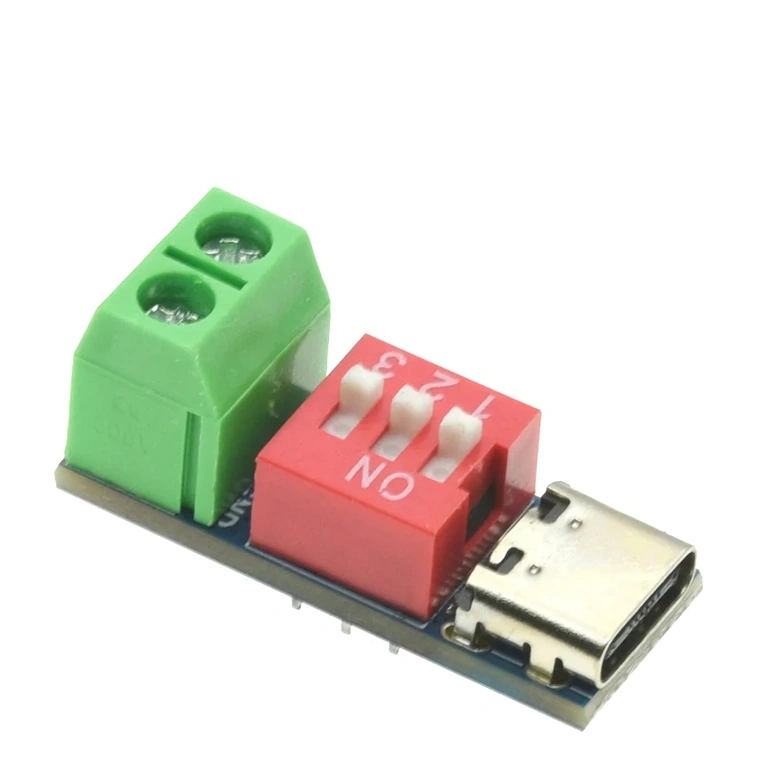

- 2 × USB Type-C PD QC 100W тригер модул с DIP превключвател
Често задавани въпроси
Работи ли модулът с всяко USB-C зарядно?
Не. Необходимо е зарядно устройство, което поддържа поне един от протоколите PD3.0, PD2.0, QC или BC1.2. Стандартно 5V зарядно без PD ще подава само 5V, независимо от настройките на DIP превключвателя.
Мога ли да захранвам лаптоп или устройство с мощност 65W–100W с този модул?
Да, ако USB-C източникът поддържа необходимата мощност и съответния PD протокол. Модулът теоретично позволява до 100W, но реалната производителност зависи изцяло от възможностите на вашето зарядно устройство.
Нужен ли ми е софтуер или програматор за настройка на напрежението?
Не. Всичко се извършва хардуерно чрез позициониране на DIP превключвателите. Не са необходими фърмуер, кабели за програмиране или приложения.
Какво се случва, ако зарядното не поддържа избраното напрежение?
Модулът ще договори най-близкото налично напрежение, което източникът може да предложи. Ето защо е важно да измерите изхода с мултицет, преди да свържете каквато и да е верига.
Необходим ли е радиатор при висока мощност?
При натоварвания близо до 100W осигурете добра вентилация около модула. Вградената защита от прегряване ще го изключи преди повреда, но добрите термични условия значително удължават живота му.
