Микроключ V-156-1C25 с дълго лостче – Индустриален краен изключвател 15A за CNC, автоматизация и 3D принтери
Когато един краен изключвател (endstop) откаже, цялата машина спира. Независимо дали оборудвате CNC фреза, 3D принтер или индустриална автоматизирана система, имате нужда от превключвател, който реагира мигновено и надеждно всеки път. Микроключът V-156-1C25 с ролка и дълго лостче осигурява точно това – без колебания, без несигурни сигнали и без компромиси в качеството.
Забележка: Комплектът съдържа 6 идентични броя V-156-1C25. Изображенията са илюстративни за един брой. Преди монтаж проверете електрическата съвместимост (напрежение и ток).
Защо да изберете този модел? (Основни предимства):
- 15A при AC — за сериозни натоварвания — управлява директно малки двигатели до 1/2 Hp без нужда от междинно реле, което опростява схемата ви
- Дълго лостче с ролка — позволява засичане на позицията дори от разстояние, елиминирайки нуждата от микрометрично подравняване при монтаж
- Snap-action механизъм — превключването между NO и NC става мигновено, независимо от скоростта на задействане; осигурява чист цифров сигнал за всеки PLC или микроконтролер
- 3 терминала COM/NO/NC — свързвате според желаната логика без хардуерни модификации; подходящ както за вериги за безопасност, така и за сигнални вериги
- Съвместим с AC и DC — 125V/250V AC или 125V/250V DC; един модел покрива повечето съществуващи инсталации

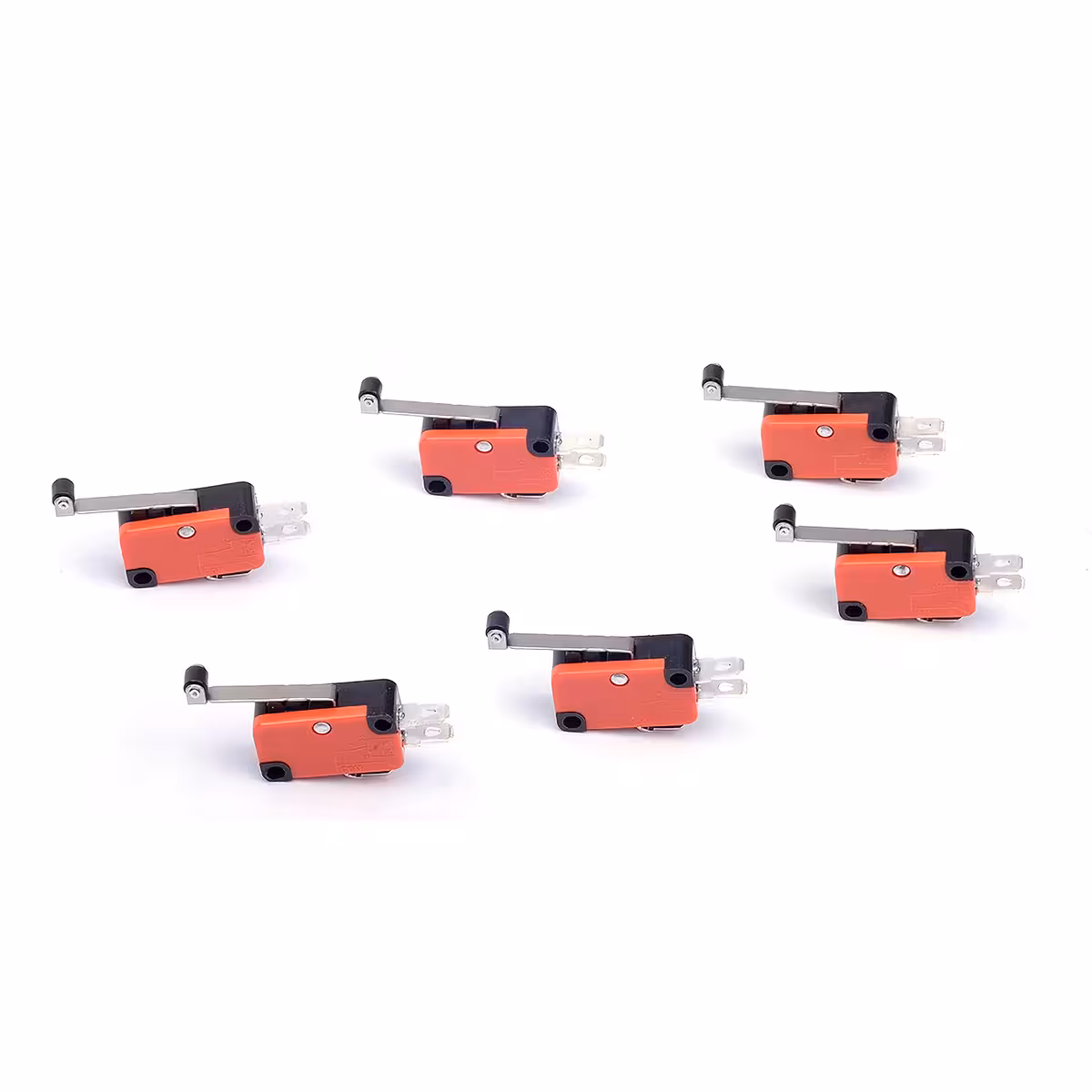

- Комплект от 6 броя — значително по-ниска цена за единица продукт; разполагате с резервни части за бърза поддръжка

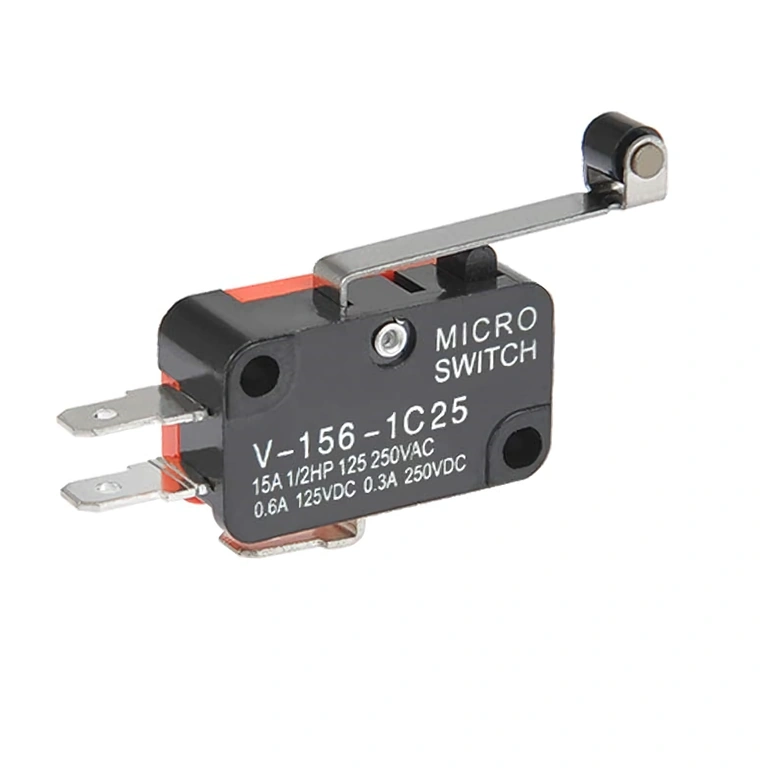

- Компактен корпус 2.79 × 1.60 см — лесно се вписва в ограничени пространства, със сигурно фиксиране чрез отвор с диаметър 0.33 см
Детайли и производителност
Геометрията на дългото шарнирно лостче позволява задействане под по-голям ъгъл спрямо корпуса, което означава по-големи механични допуски при монтаж и по-малко усилие за активиране в сравнение с вариантите с късо лостче. На практика това означава по-бърз монтаж и по-лесна настройка на точката на превключване.
Snap-action механизмът гарантира, че преходът между Normal Open (NO) и Normal Closed (NC) се извършва рязко, независимо дали лостчето се движи бавно или бързо. Резултатът: никакви паразитни сигнали или „сиви зони“ – точно това, от което се нуждаят Arduino, Raspberry Pi, CNC контролери и PLC устройства за предвидима работа.
С рейтинг от 15A при 250V AC, V-156-1C25 попада в категорията на тежкотоварните индустриални микроключове – това не е прототипен компонент, а сериозен елемент за производство. При DC спецификациите са 0.6A/125V и 0.3A/250V, съобразени със стандартите за гасене на дъгата при постояннотоково превключване.
| Параметър | Стойност / Детайл |
|---|---|
| Модел | V-156-1C25 |
| Електрически рейтинг AC | 15A, 1/2 Hp, 125V AC / 250V AC |
| Електрически рейтинг DC | 0.6A при 125V DC / 0.3A при 250V DC |
| Конфигурация на контактите | 1NO + 1NC (3 терминала: COM, NO, NC) |
| Тип задействане | Ролка върху дълго шарнирно лостче |
| Механизъм на превключване | Snap-action (моментен) |

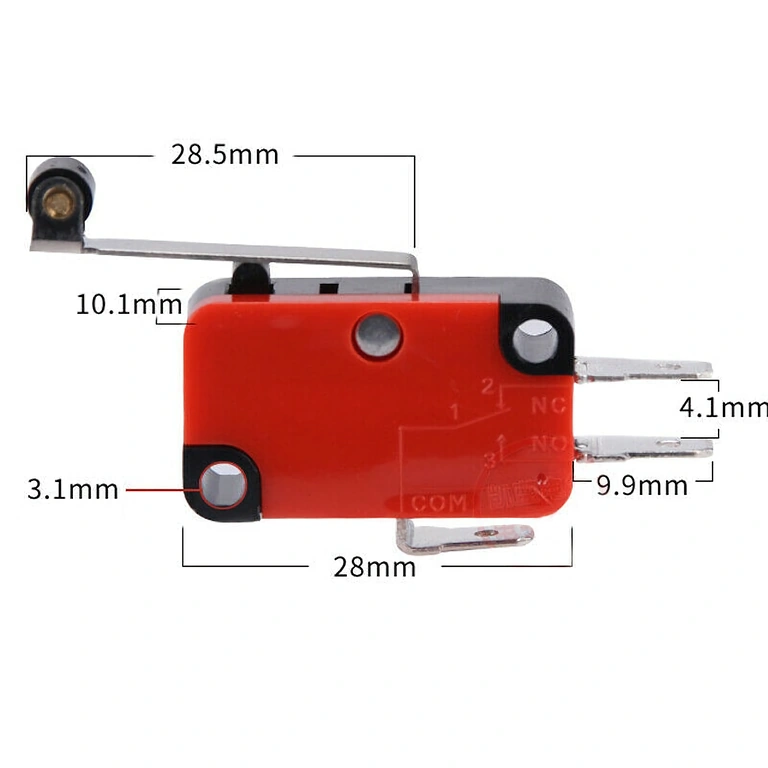

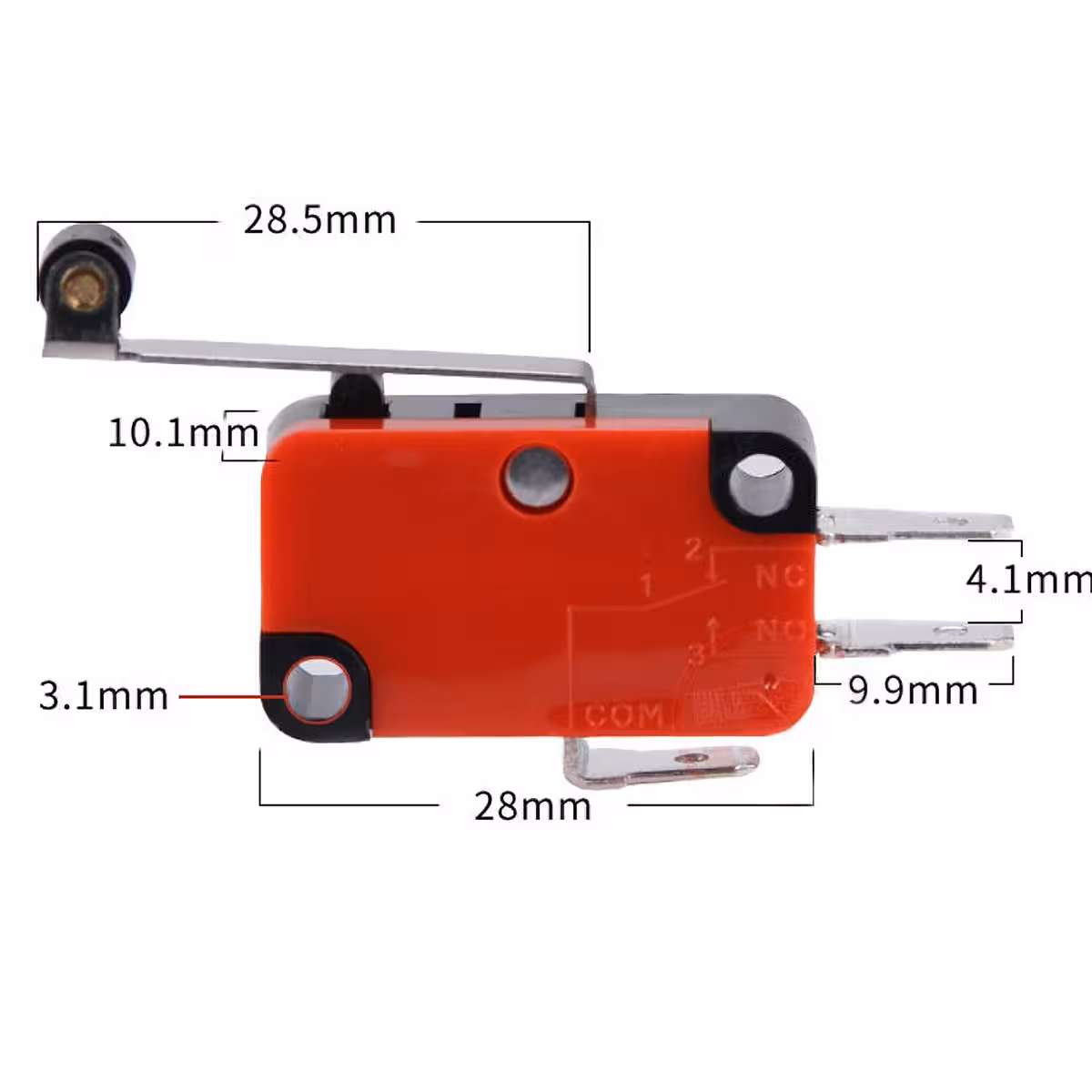

| Размери на корпуса | 2.79 × 1.60 × 0.99 см |
| Размери на лостчето | 5.08 × 0.41 см |
| Диаметър на монтажния отвор | 0.33 см |

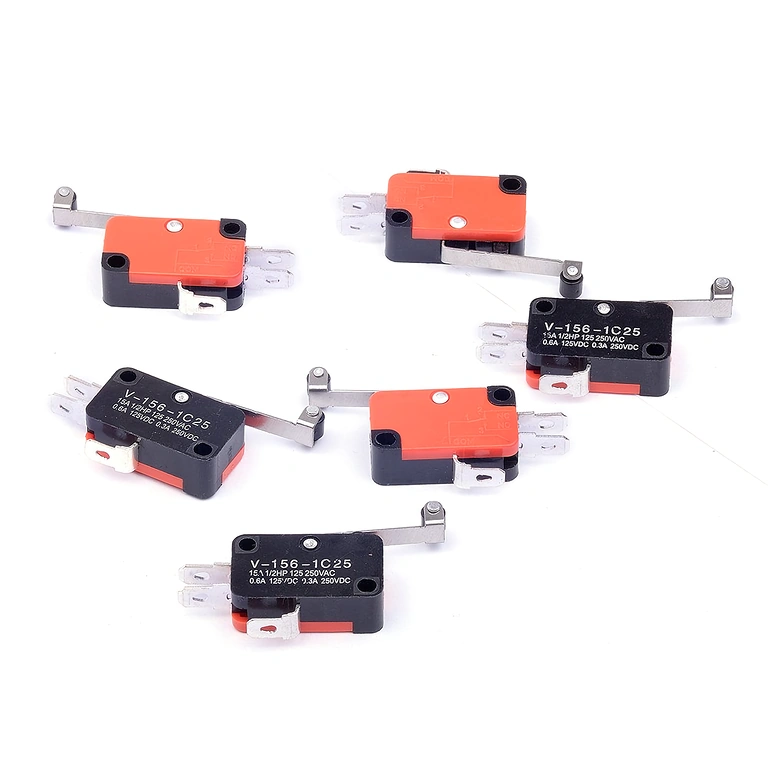

| Материал на корпуса | Пластмаса + метал |
| Цветове | Червен, черен, сребрист |
| Тегло за 1 брой | 8 г |
| Количество в комплекта | 6 броя идентични |
| Типични приложения | CNC, индустриална автоматизация, 3D принтери, електронно оборудване, системи за безопасност |

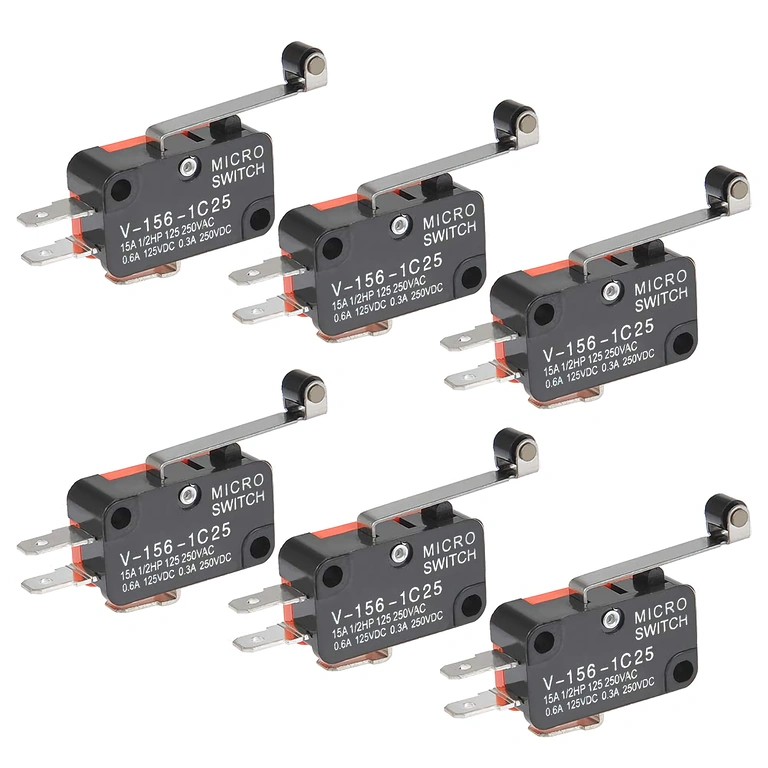

Съдържание на пакета
- 6 × Краен изключвател V-156-1C25 с ролка и дълго лостче
Често задавани въпроси

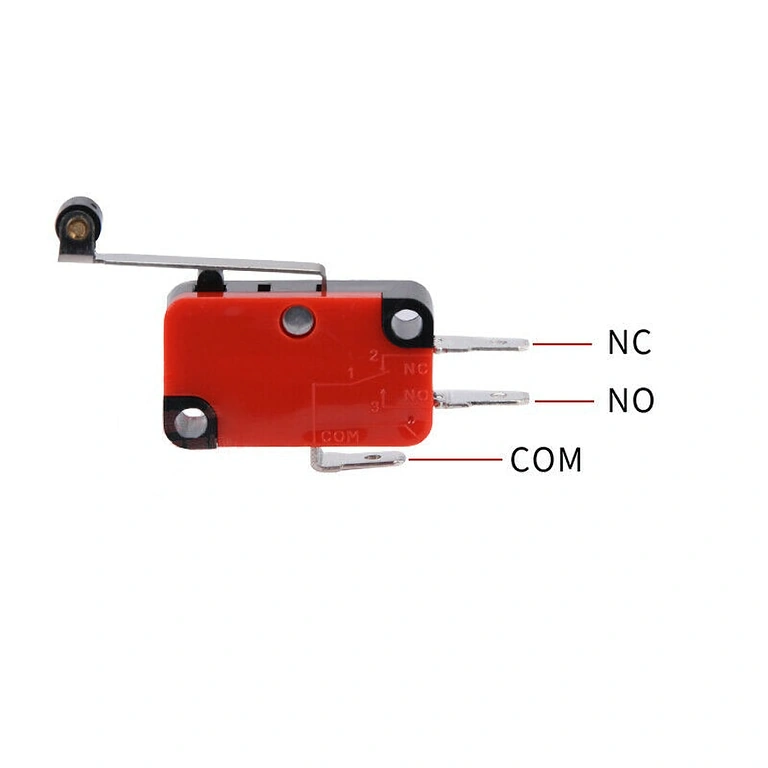

Какво означава конфигурацията 1NO + 1NC и как се свързва?
Ключът разполага с 3 терминала: COM (общ), NO (Normal Open — отворена верига в покой) и NC (Normal Closed — затворена верига в покой). При натискане на лостчето, NO контактът се затваря, а NC се отваря едновременно. Избирате терминала според функцията, необходима за вашата схема.
Подходящ ли е за 3D принтери и CNC машини?
Да. V-156-1C25 е един от най-използваните крайни изключватели при Cartesian и CoreXY 3D принтери, както и при хоби и полупрофесионални CNC машини. Дългото лостче с ролка позволява лесна настройка на точката на задействане без нужда от разглобяване.
Може ли да се свърже директно към Arduino или Raspberry Pi?
Да, терминалите NO или NC се свързват към цифровите пинове на микроконтролера, използвайки вътрешен или външен pull-up резистор. Внимание: не свързвайте в една и съща верига TTL логика (3.3V/5V) с терминалите за 15A/250V AC.
Каква е разликата спрямо микроключ с късо лостче?
Дългото лостче предлага по-голям ход и по-малка сила на задействане – по-чувствително е и по-лесно за интегриране там, където механичните допуски са по-големи. Късото лостче е за предпочитане при ограничено пространство и нужда от по-голяма сила на натиск.
Включва ли комплектът монтажни винтове или конектори?
Не. Комплектът съдържа само 6 броя V-156-1C25. Винтовете и електрическите конектори се закупуват отделно според нуждите на вашето приложение.
Съвместим ли е по размери с други ключове от серията V-15x?
Да. Серията V-156 спазва стандартния SPDT отпечатък, съвместим с повечето устройства, използващи микроключове от фамилията V-15x.
