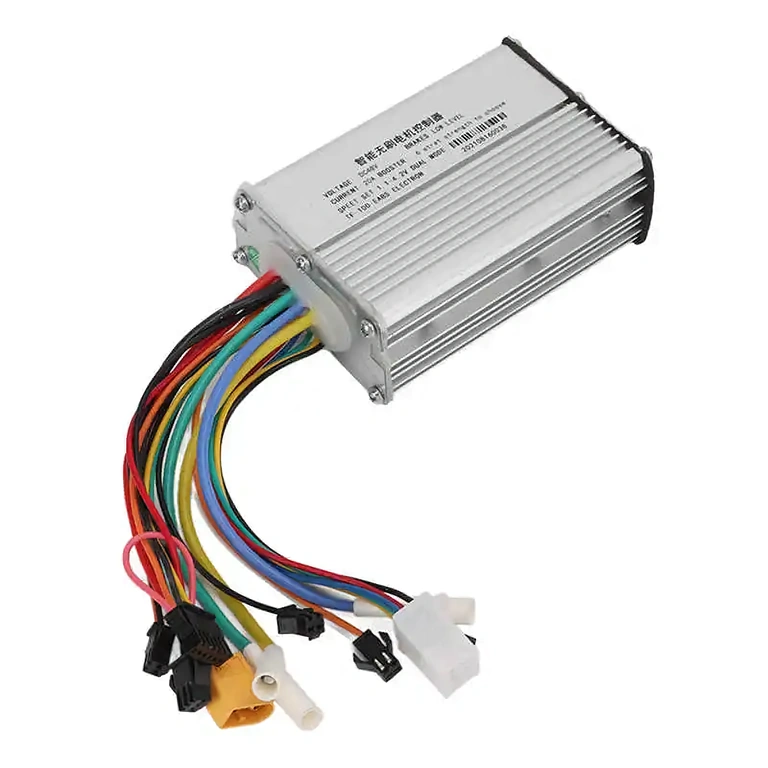

20A безчетков контролер с дисплей TF-100 – цялостен ъпгрейд за вашата електрическа тротинетка или велосипед
Тротинетката ви се движи на тласъци, старият дисплей не реагира или просто искате повече мощност? Качественият безчетков контролер е разликата между разочароващото каране и плавното, приятно пътуване. Този 20A комплект покрива напрежения от 24V, 36V и 48V и е подходящ за мотори с мощност от 350W до 1000W — на практика всяка масова конфигурация на пазара.
Забележка: Комплектът включва контролер и LCD дисплей TF-100. Преди покупка, моля, проверете съвместимостта на конекторите с вашия модел тротинетка.
Защо да изберете този модел? (Основни предимства):
- Съвместимост 24V / 36V / 48V — работи с най-разпространените батерии без нужда от допълнителни модификации
- Мощност 350W–1000W — директна замяна на оригиналния контролер за почти всяка градска електрическа тротинетка или велосипед
- Автоматично самообучение (Self-learning) — автоматично разпознава и коригира посоката на въртене на мотора; няма риск от повреда при неправилно свързване

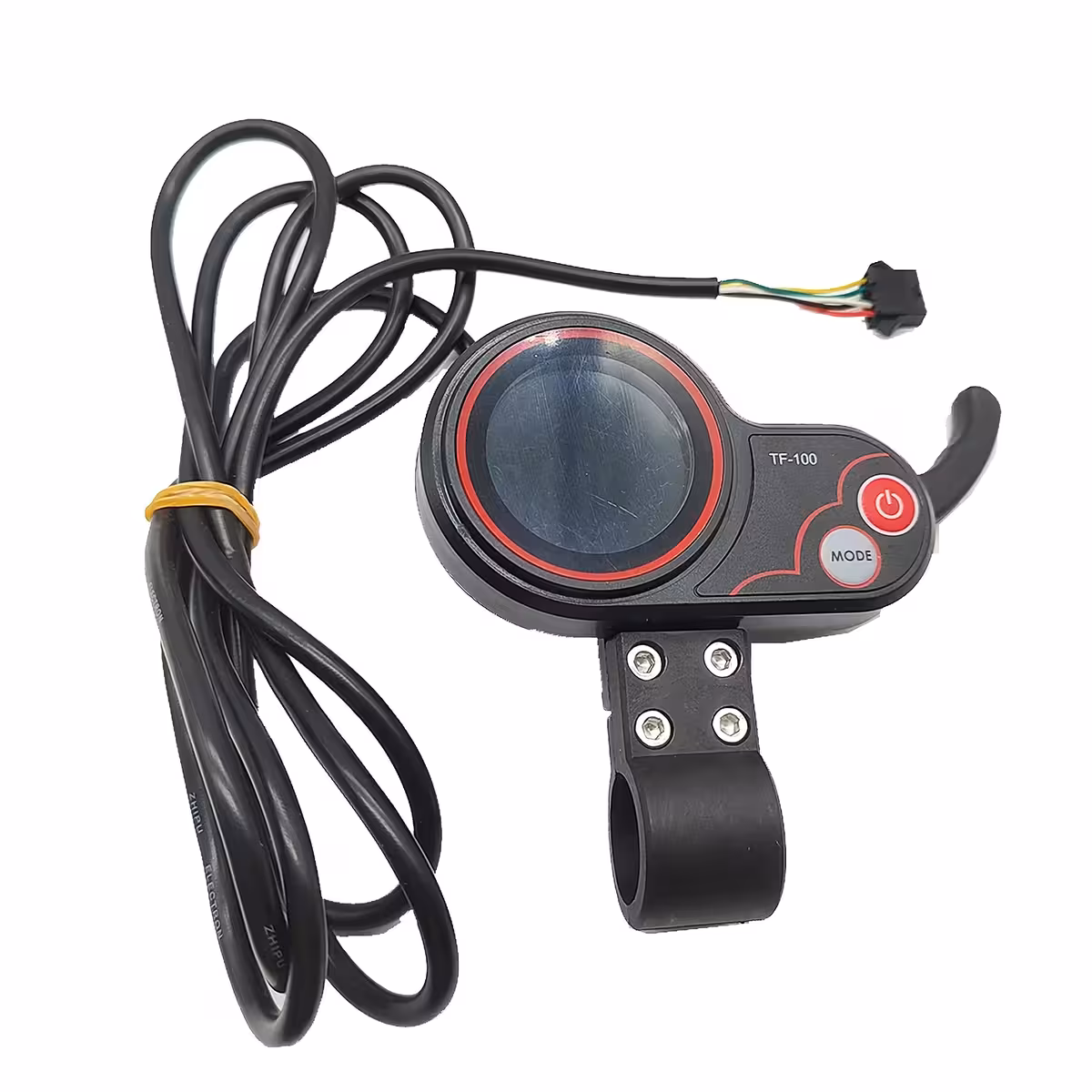

- Включен LCD дисплей TF-100 — меню с над 16 конфигурируеми параметъра (P-Settings), от ограничение на тока до круиз контрол, всичко от един ясен екран
- E-ABS и нисковолтова спирачка — електронна спирачка с плавно действие, която намалява износването на накладките и подобрява контрола в натоварен трафик
- Поддръжка на PAS — съвместим със системи за подпомагане на педалирането, идеален за електрически велосипеди със сензор за каданс
- Електрически ключ — функция за заключване (electric door lock) за допълнителна сигурност срещу неволно стартиране
Детайли и производителност
Brushless BLDC архитектурата с поддръжка на Hall сензори (6 проводника) осигурява плавно управление на мотора при всякакви обороти — без придърпване при потегляне и без прегряване при постоянна скорост. Ограничението на тока, регулируемо чрез P14 (1–20A), ви позволява да адаптирате агресивността на ускорението спрямо теглото на водача или терена. Защитата от ниско напрежение (P15) предотвратява прекомерното разреждане, което удължава живота на вашата батерия.
| Параметър | Стойност / Детайл |
|---|---|
| Съвместимо напрежение | 24V / 36V / 48V |
| Поддържана мощност на мотора | 350W / 500W / 800W / 1000W |

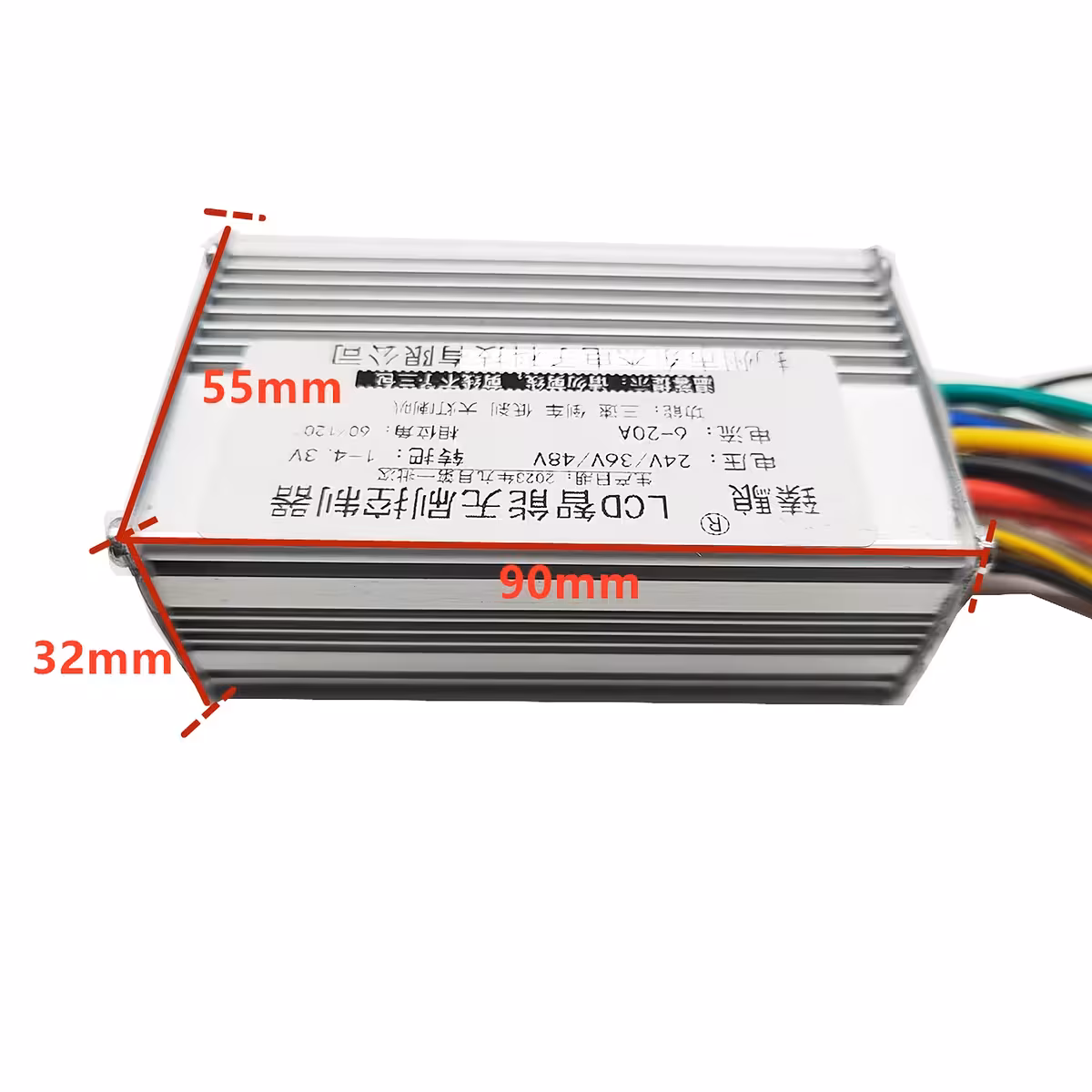

| Номинален ток | 20A |
| Тип мотор | Безчетков (BLDC) |
| Hall сензори | Да – 6 проводника |
| Включен дисплей | LCD TF-100 |
| Електронна спирачка | E-ABS + нисковолтова спирачка |
| Pedal Assist System (PAS) | Да |
| Самообучение на мотора | Да – автоматично |
| Круиз контрол | Да (P17) |
| Фар + Клаксон | Интегрирано управление от контролера |
| Електрически ключ | Electric door lock – Да |
| Комуникационен протокол | Конфигурируем (P20) |
| Съвместимост | Електрическа тротинетка / Електрически велосипед |
Инструкции за програмиране и употреба

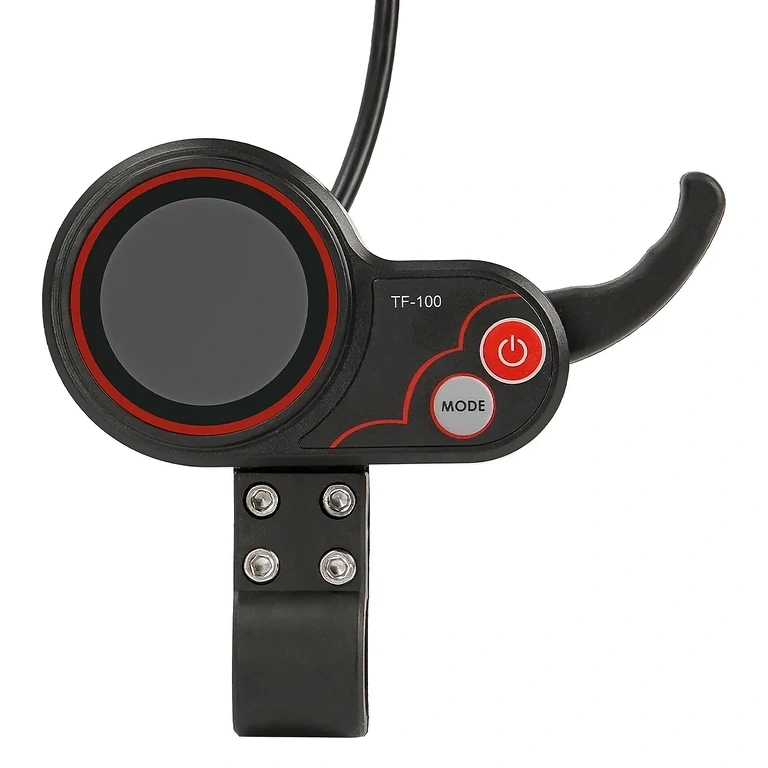

Дисплеят TF-100 позволява разширени настройки директно от кормилото. За да влезете в менюто P-Settings, задръжте едновременно бутоните Power + Mode за 2–3 секунди.
| Параметър | Описание |
|---|---|
| P01 | Яркост на екрана (1–3) |
| P02 | Мерни единици: KM / MPH |
| P03 | Напрежение на системата (36V / 48V / 52V) |
| P04 | Автоматично изключване (0–60 мин) |
| P06 | Диаметър на колелото |
| P07 | Брой магнити на мотора |
| P09 | Режим на старт: мигновен / с оттласкване |
| P10 | Режим на движение |
| P11 | Чувствителност на електронната спирачка |
| P12 | Ниво на ускорение (0–5) |
| P14 | Ограничение на тока (1–20A) |
| P15 | Защита от ниско напрежение на батерията |
| P17 | Круиз контрол |
| P18 | Калибриране на скоростта |
| P19 | Режим на предавките |
| P20 | Комуникационен протокол |

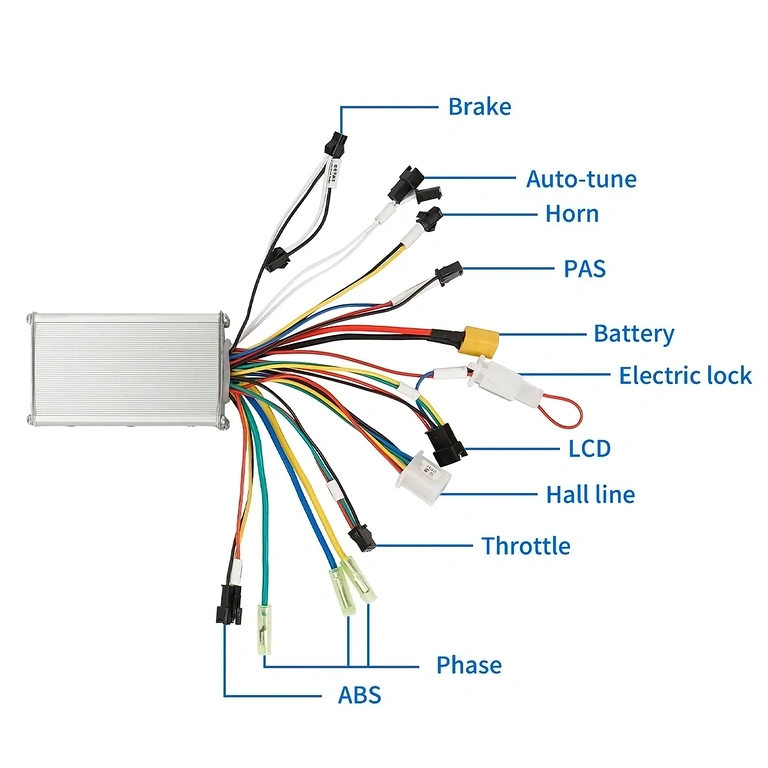

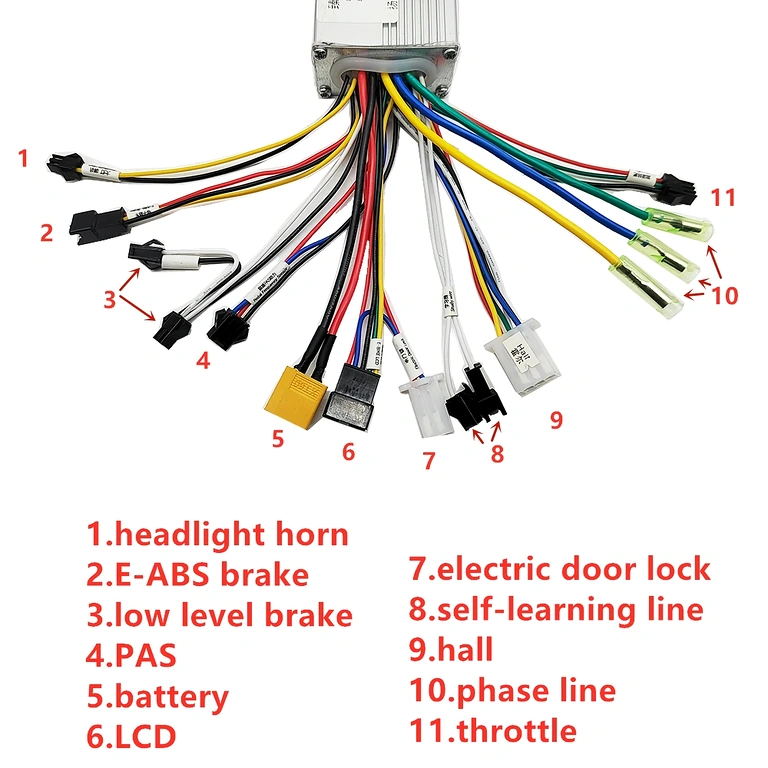

За физическото свързване на контролера следвайте тези стъпки:
- Свържете фазовите проводници, като спазвате цветовете (съответстващи цветове между контролера и мотора)
- Свържете батерията: червен = (+), черен = (–)
- Свържете газта (throttle) и електрическия ключ
- Свържете Hall проводниците, ако моторът е оборудван с такива
- Съединете проводниците за самообучение за автоматично разпознаване на посоката на въртене:
- Ако колелото се върти в правилната посока → разкачете проводниците за самообучение
- Ако колелото се върти наобратно → оставете проводниците свързани, докато посоката се обърне автоматично
- Свържете допълнителните функции (фар, клаксон, спирачка, PAS) според нуждите
Съдържание на пакета

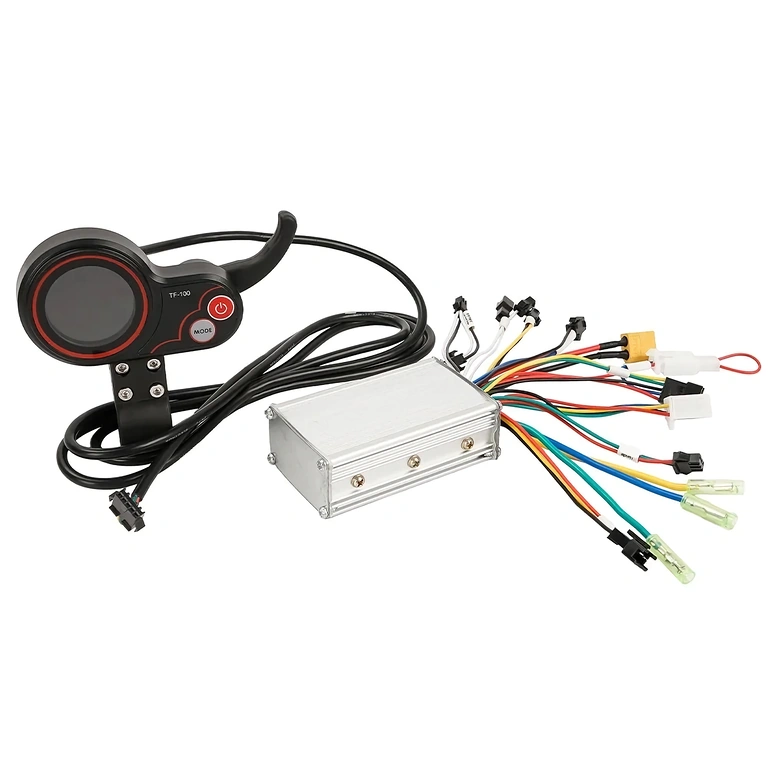

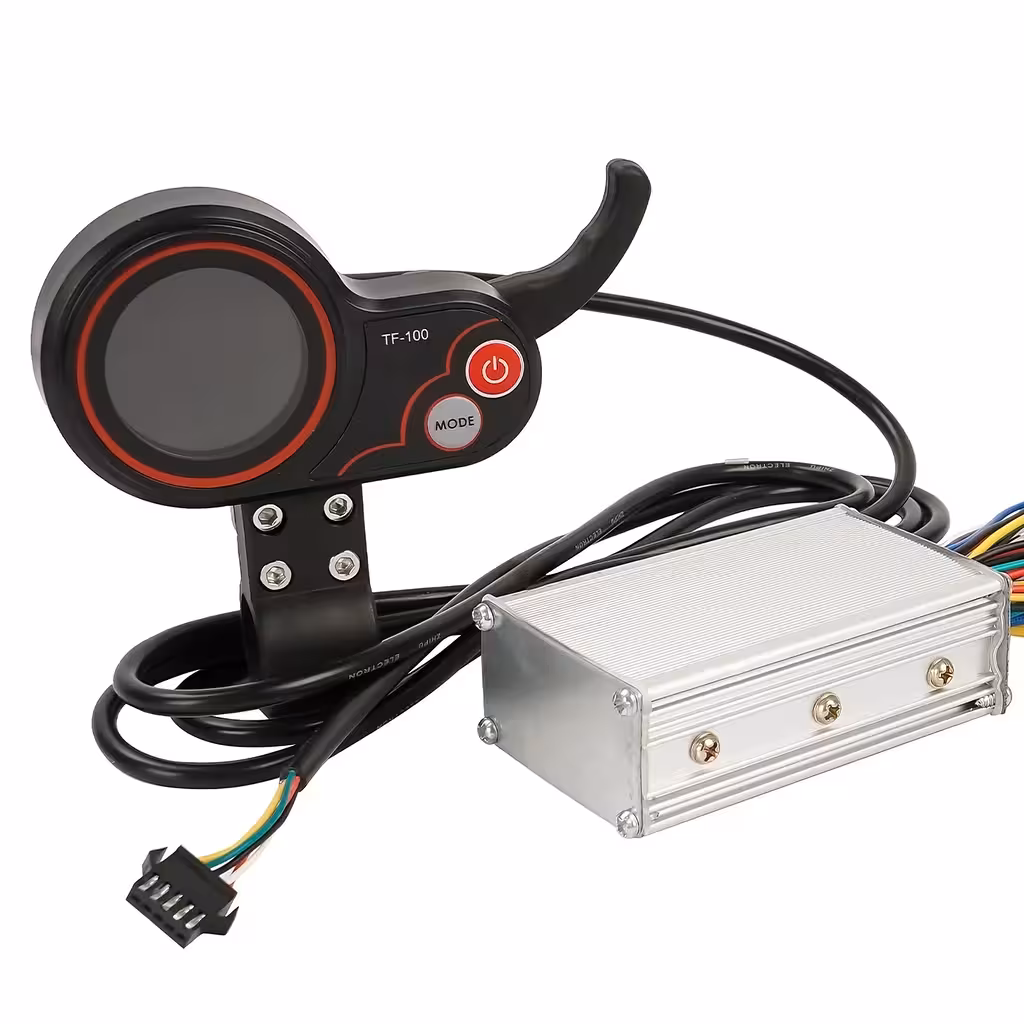

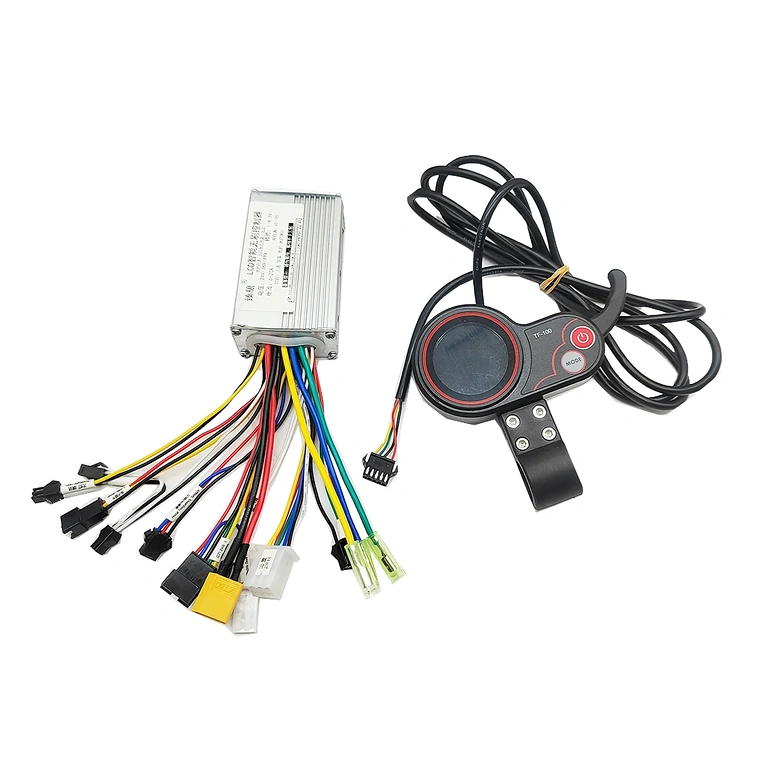

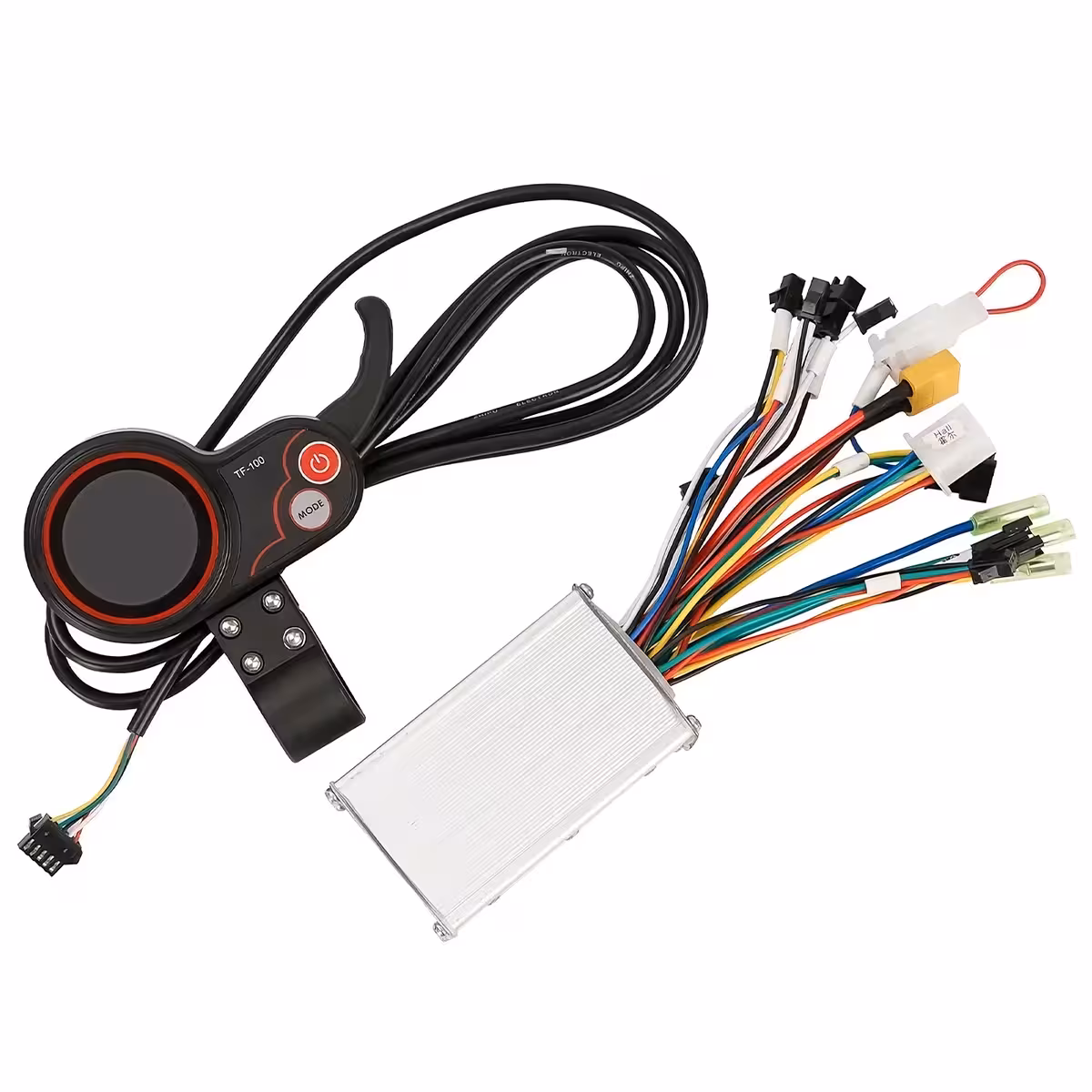

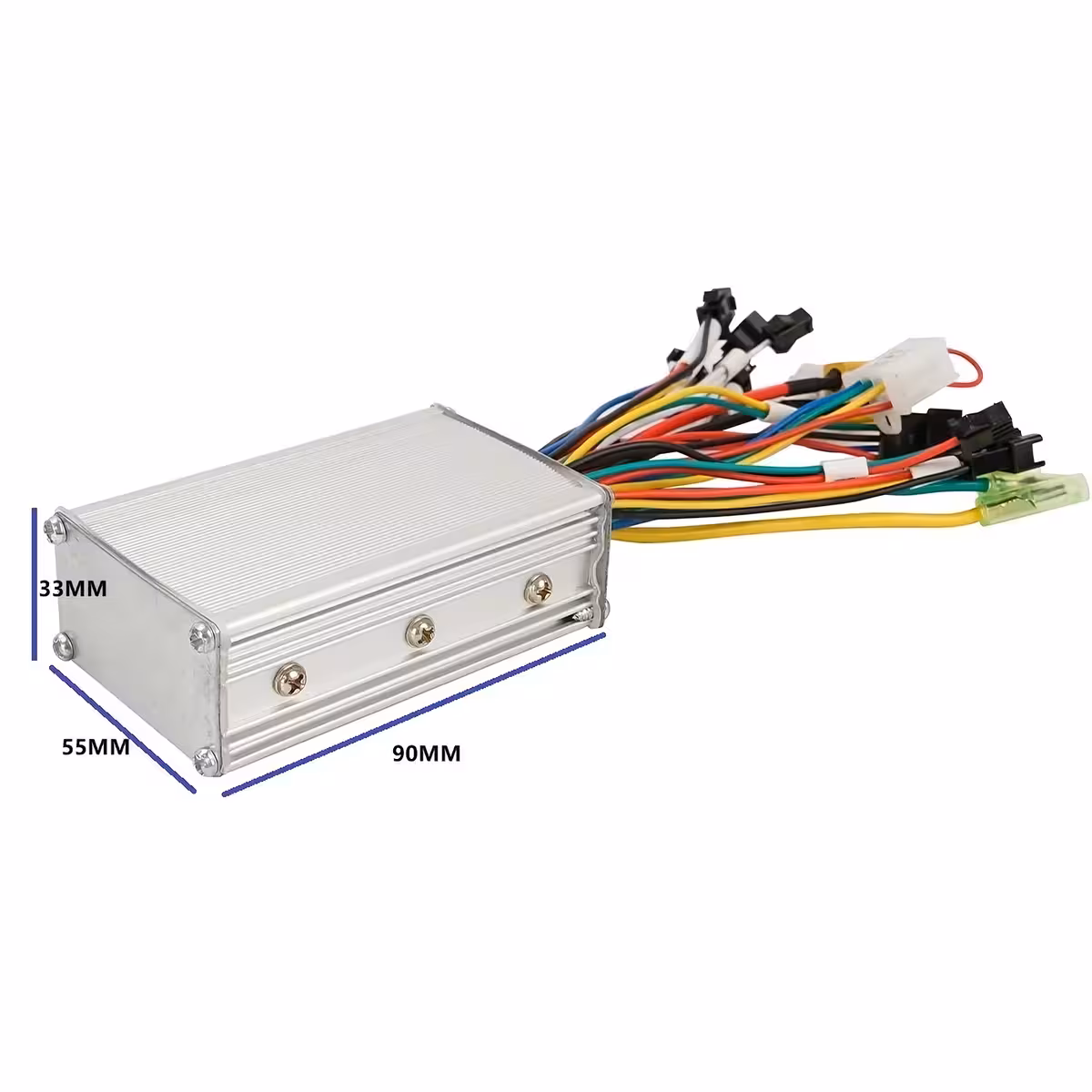

- 1x Безчетков контролер 20A (24V / 36V / 48V)
- 1x LCD дисплей TF-100
Често задавани въпроси
Работи ли с моя 500W / 36V мотор?
Да. Контролерът поддържа безчеткови мотори между 350W и 1000W при напрежение 24V, 36V и 48V. Преди монтаж проверете съвместимостта на конекторите с вашия модел.
Какво става, ако свържа фазовите проводници грешно?
Функцията за самообучение автоматично разпознава посоката на въртене. Ако моторът тръгне наобратно, следвайте процедурата за самообучение, описана по-горе — без риск от повреда на компонентите.
Дисплеят TF-100 включен ли е в комплекта?
Да, той е включен. Получавате контролера и LCD дисплея TF-100 заедно, готови за монтаж.
Мога ли да го монтирам на електрически велосипед?
Да. Работи на всеки електрически велосипед с безчетков BLDC мотор в съответния диапазон на мощност. Поддръжката на PAS го прави подходящ и за велосипеди със сензор за каданс.
Как да настроя напрежението на батерията в TF-100?
Влезте в менюто P-Settings (задръжте Power + Mode за 2–3 секунди) и променете параметъра P03 на стойността на вашата батерия: 36V, 48V или 52V.
