BMS 16S 60V 30A – пълна защита за батерията на вашия електрически скутер
Батерията на един електрически скутер не се поврежда внезапно. Тя се деградира постепенно – клетка по клетка – поради напреженови дисбаланси, често презареждане или липса на защита при късо съединение. BMS модулът 16S 60V 30A предотвратява точно тези процеси, преди те да са се превърнали в сериозен проблем.
Забележка: Платката работи в конфигурация с общ порт (common port) – зареждането и разреждането се извършват през едни и същи клеми (B- и P-). Съвместима е изключително с пакети от 16 Li-ion клетки, свързани последователно.
Защо да изберете този модел? (Основни предимства):
- Едновременна 4-в-1 защита – следи в реално време за презареждане, прекомерно разреждане, свръхток и късо съединение, без нужда от ръчна намеса.

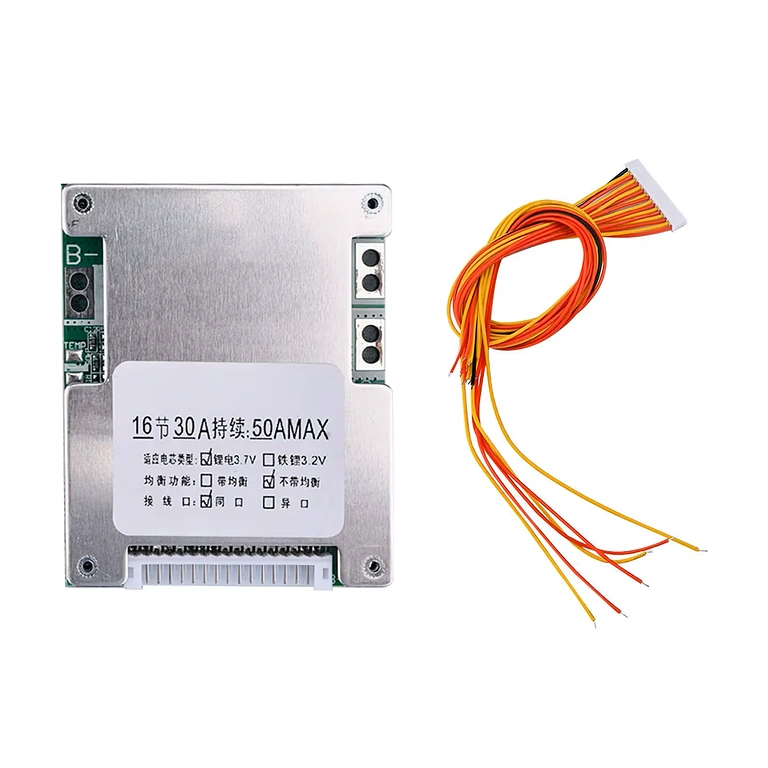

- Пасивен баланс на 16-те клетки – изравнява напрежението по време на всяко зареждане, предотвратявайки неравномерното износване, което с времето намалява пробега с 20–30%.
- Вграден термичен сензор – автоматично прекъсва веригата при прегряване и я активира отново след охлаждане, без ваша намеса.
- 30A постоянен ток, 50A пиков – захранва безпроблемно мотори за скутери или е-байкове до 2500W, включително при рязко потегляне или изкачване на наклони.
- Общ порт за лесно окабеляване – една двойка клеми за зареждане и разреждане, идеално решение за превозни средства без отделен порт за зареждане.
- Съвместимост с най-разпространените Li-ion химии – работи с тернарни клетки, LiMn и LiCoO2 с номинално напрежение 3.7V, без нужда от модификации.
Технически детайли и производителност
В основата на модула стои многостепенна защитна верига с мощни MOSFET транзистори, проектирани да издържат на постоянен ток от 30A и кратки пикове до 50A без прегряване. Прагът на изключване при презареждане е 4.25V на клетка, а защитата от дълбоко разреждане се задейства при 2.6V на клетка – стойности, калибрирани за максимален брой цикли на живот. Функцията за пасивен баланс преразпределя енергията между клетките по време на зареждане, коригирайки дисбалансите, преди те да станат необратими.
| Параметър | Стойност / Детайл |
|---|---|
| Модел | BMS 16S 60V 30A (общ порт) |
| Конфигурация | 16 Li-ion клетки последователно |
| Номинално напрежение | 60V (до 2500W) |
| Постоянен ток на разреждане | 30A |
| Пиков ток на разреждане | 50A |
| Максимален ток на зареждане | 30A |
| Защита от презареждане | 4.25V / клетка |
| Защита от дълбоко разреждане | 2.6V / клетка |
| Термична защита | Да, включен сензор |
| Баланс на клетките | Да, пасивен |
| Съвместими химии | Li-ion тернарни, LiMn, LiCoO2 (3.7V номинал) |
| Тип порт | Общ порт (зареждане + разреждане през B- и P-) |
Инструкции за свързване и употреба

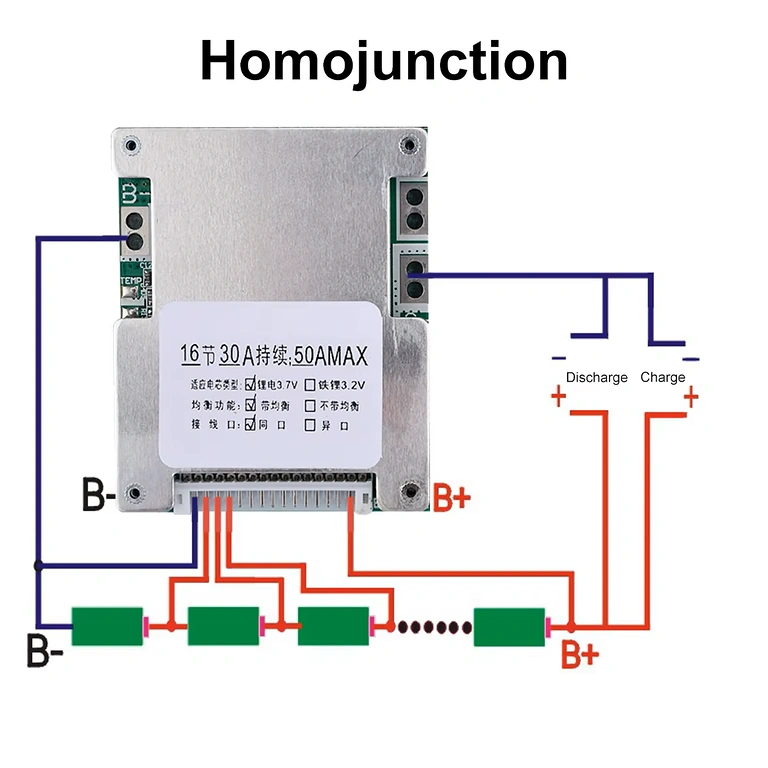

- Свържете балансиращите проводници към всяка от 16-те Li-ion клетки, като спазвате последователността от приложената схема.
- Запоете клема B- към отрицателния полюс на батерийния пакет.
- Включете конектора на балансиращия кабел към BMS платката.
- Свържете B+ към положителния полюс на батерията и P- към общия порт за зареждане/разреждане.
- Проверете изходното напрежение с мултицет преди първото използване.
- Свържете зарядното устройство и наблюдавайте първите 2–3 пълни цикъла, за да позволите първоначалното балансиране на клетките.
Съдържание на комплекта
- 1 x BMS платка 16S 60V 30A с общ порт
- 1 x Балансиращ кабел за 16 клетки
- 1 x Вграден температурен сензор
Често задавани въпроси
Мога ли да използвам този BMS за батерия 13S или 20S?
Не. Модулът е проектиран изключително за пакети с 16 последователно свързани Li-ion клетки (16S). Използването с различен брой клетки крие риск от повреда както на платката, така и на батерията.
Какво означава „общ порт“?
Това означава, че можете да използвате едни и същи клеми както за зареждане на батерията, така и за захранване на мотора, което значително улеснява инсталацията.
Съвместим ли е с LiFePO4?
Не, този модел е конфигуриран стриктно за Li-ion клетки с номинално напрежение 3.7V.
