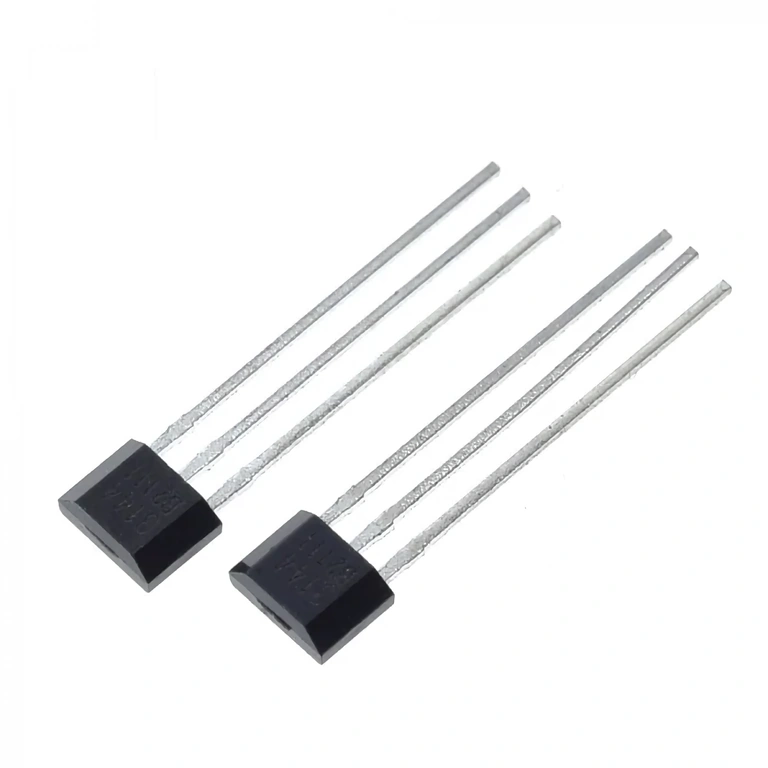

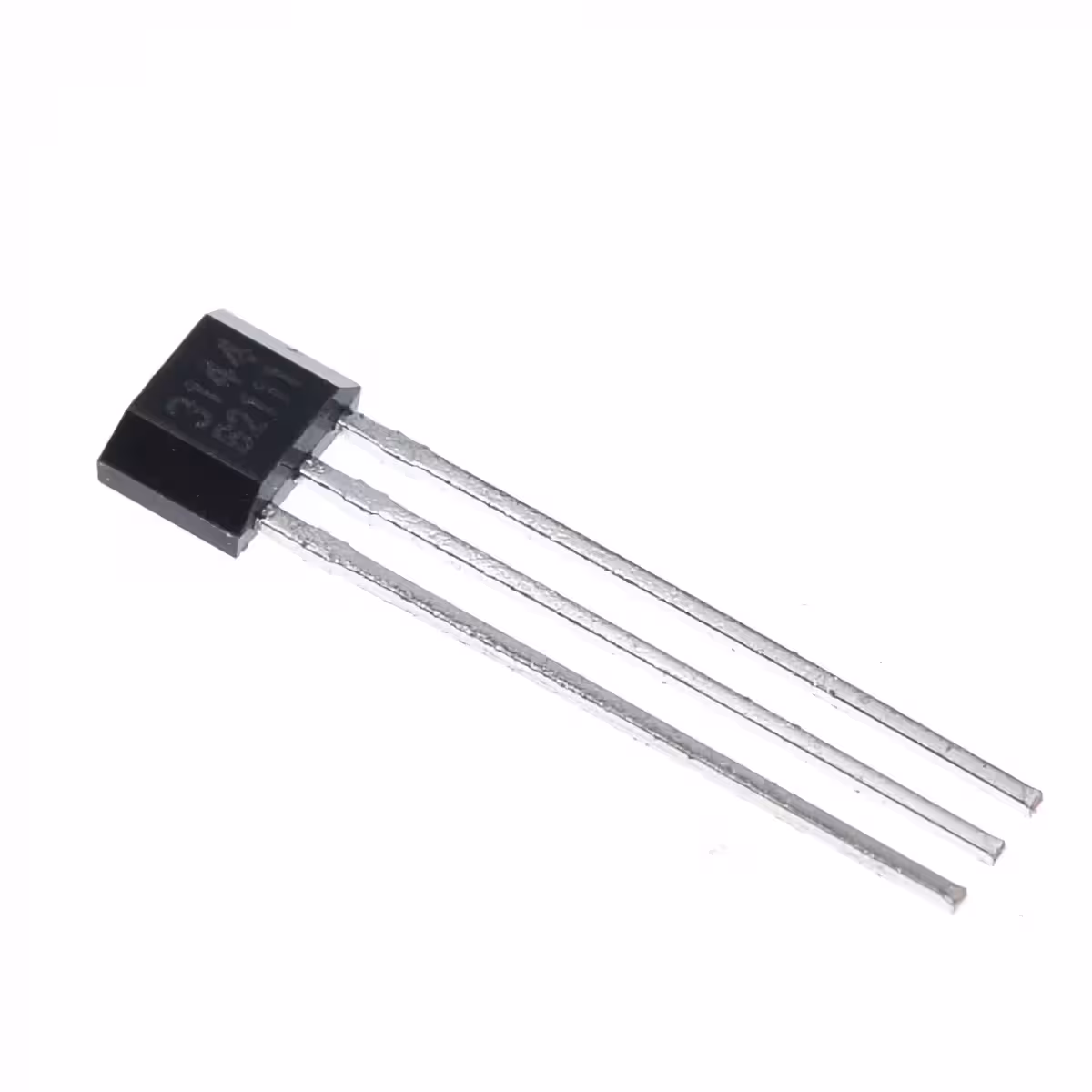

Биполярни магнитни HALL сензори за BLDC двигатели – комплект за цялостна подмяна
Електрическият ви мотор вибрира при потегляне, издава странни звуци или изобщо не тръгва? Най-честата причина за тези проблеми са дефектирали HALL сензори. Този комплект от 3 биполярни магнитни сензора е директното решение за BLDC двигатели, използвани в електрически велосипеди, тротинетки, скутери и ховърбордове, без да се налага скъпа подмяна на целия мотор или контролер.
Забележка: Комплектът съдържа 3 идентични сензора — точното количество, необходимо за пълна подмяна на сензорите в стандартен 3-фазен BLDC двигател.
Защо да изберете този комплект? (Основни предимства):
- Широка съвместимост — директен заместител на моделите A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E без нужда от модификации
- Биполярно отчитане — реагират на магнитни полета в двете посоки, което елиминира грешките при комутация, водещи до вибрации или блокиране под товар

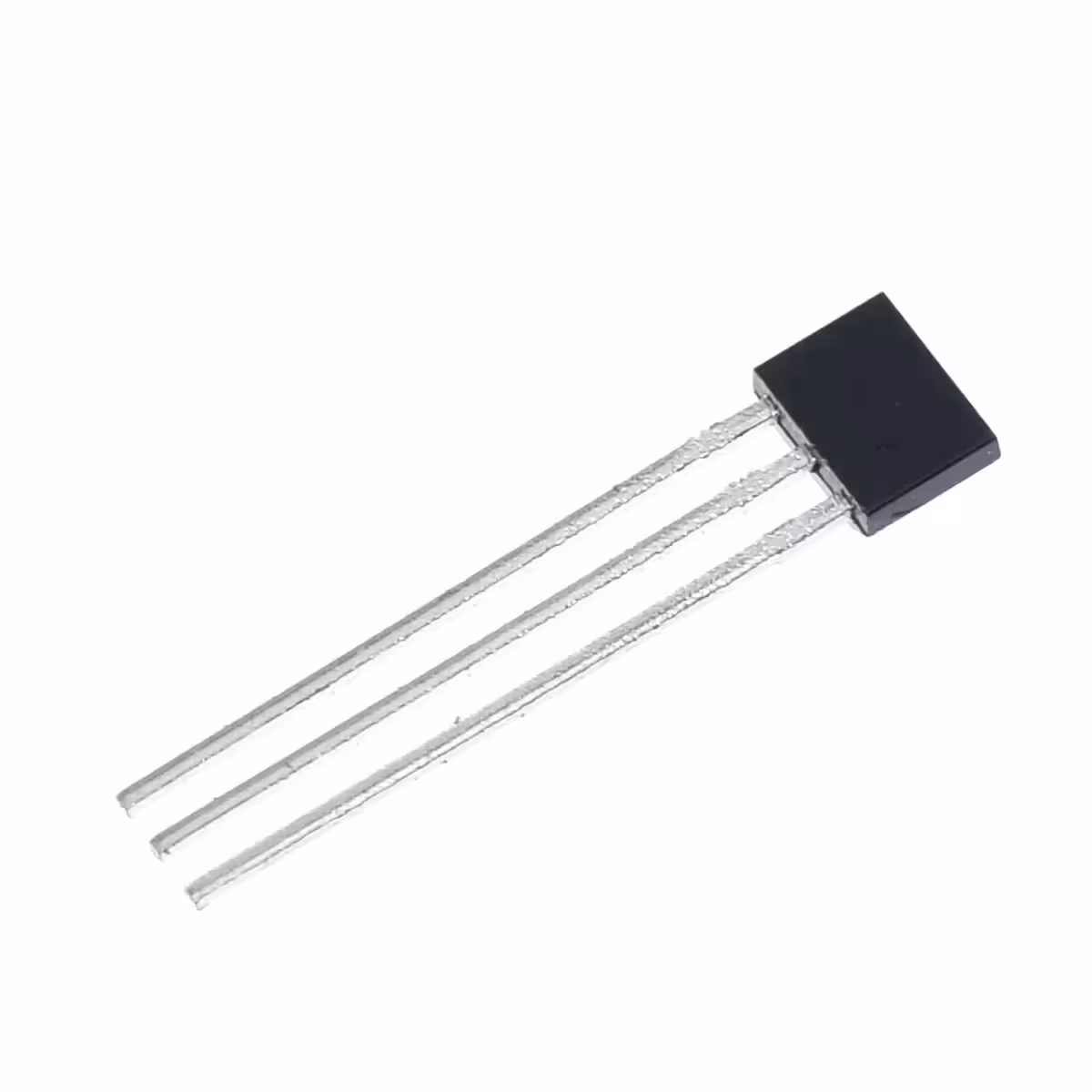

- Plug-and-play монтаж — стандартни 3 пина (VCC +5V, GND, Сигнал) за лесно свързване без преправяне на кабели
- Дълготраен ремонт — подменяйки и трите сензора едновременно, си гарантирате надеждност и избягвате риск от нова повреда след кратко време
- Икономично решение — спестявате разходите за нов мотор или контролер, които са 10–30 пъти по-скъпи
Детайли и производителност
Всеки сензор работи на принципа на ефекта на Хол: засича промените в магнитното поле на ротора и изпраща цифров сигнал към контролера, който прецизно управлява фазите на мотора. Без тази информация двигателят не може да потегли плавно или изобщо не може да стартира.
Изходният сигнал варира между 0V и 3.2V, а свързването към мотора се осъществява чрез 5-жилен кабел: 2 проводника за захранване (+5V и GND) и по един сигнален проводник за всеки сензор. Това е стандартна конфигурация за 36V и 48V двигатели в персоналните електрически превозни средства.
Как да тествате съмнителен сензор: доближете магнит до корпуса на сензора и измерете напрежението на сигналния пин с мултицет. Ако стойността не варира между 0V и ~3.2V, сензорът е дефектен и трябва да се смени. Ако всички преминат теста, проверете кабелите при изхода на мотора и състоянието на контролера.
| Параметър | Стойност / Детайл |
|---|---|
| Тип сензор | Магнитен биполярен (ефект на Хол) |
| Съвместими модели | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Захранващо напрежение | +5V DC |
| Изходно напрежение | 0V – 3.2V (цифров) |
| Брой пинове на сензор | 3 (VCC, GND, Сигнал) |
| Тип конектор на мотора | 5-жилен (2 за захранване + 3 за сигнал) |
| Съвместими приложения | Електрически велосипед, тротинетка, скутер, ховърборд |
| Количество в комплект | 3 сензора |
Съдържание на пакета

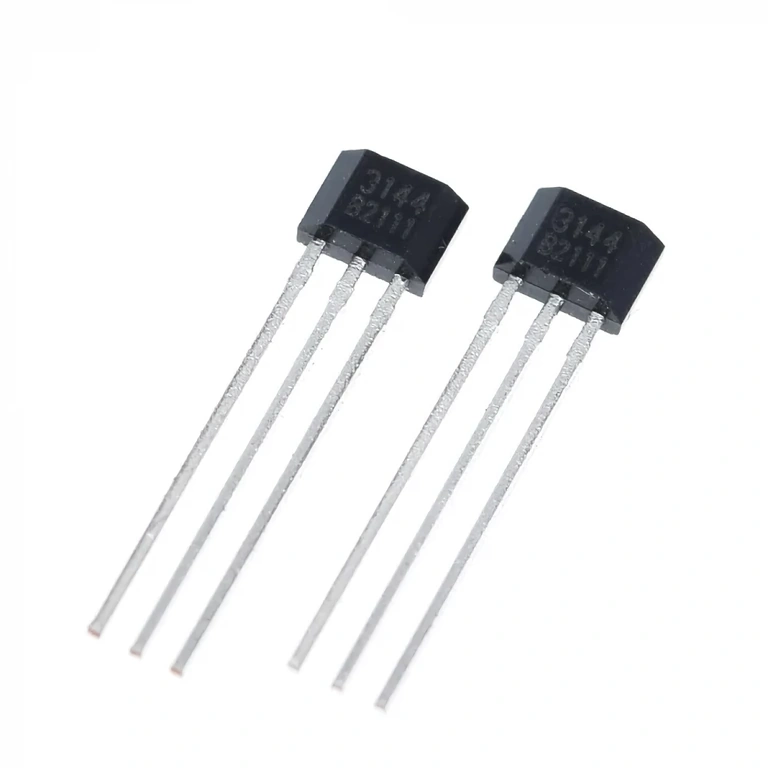

- 3x Магнитен HALL сензор (съвместим с A3144E, 41F, SS41F и еквиваленти)
Често задавани въпроси
Как да разбера дали HALL сензорите са дефектни?
Класически симптоми: моторът не тръгва, стартира с вибрации или блокира под товар. Бърз тест: доближете магнит до всеки сензор и измерете напрежението на сигналния пин с мултицет — то трябва да се променя между 0V и ~3.2V. Ако не се променя, сензорът е за смяна.
Съвместими ли са с моя електрически мотор?
Ако моторът ви използва сензори от типа A3144, 41F, SS41F или някой от изброените в таблицата еквиваленти, те са напълно съвместими. Това важи за по-голямата част от 36V и 48V BLDC двигатели при велосипеди, тротинетки и скутери.
Защо да сменям и трите, ако само един е дефектен?
Сензорите работят при еднакви условия и имат еднакъв ресурс. Ако един е отказал, останалите два също са близо до края на експлоатационния си живот. Пълната подмяна ви спестява нуждата от нов ремонт след броени седмици.
Нужни ли са специални технически умения за монтаж?
Не, но се изисква разглобяване на капака на мотора. Съветваме ви да снимате подредбата на кабелите преди разглобяване, за да улесните сглобяването. Не са необходими специализирани инструменти, средни технически познания са напълно достатъчни.
