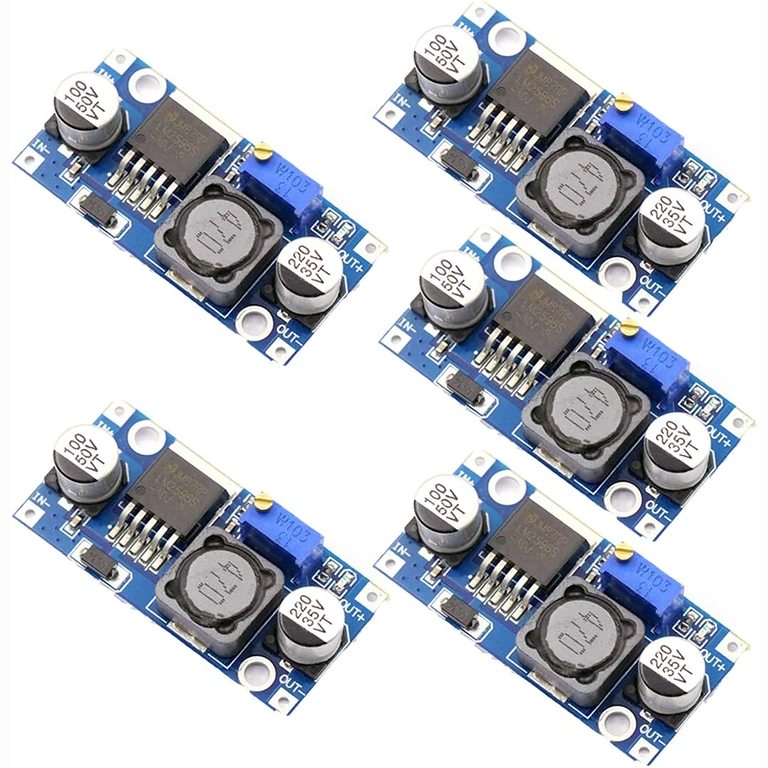

Buck Converter LM2596S – 5 броя регулируеми понижаващи модула, готови за вашите проекти
Разполагате с 12V захранване, но ви трябват стабилни 5V за вашето Arduino? Или искате да захранвате няколко прототипа едновременно, без да поръчвате модули един по един? Този комплект от 5 броя LM2596S модула е точното решение – осигурява регулируемо напрежение с минимални загуби и компактни размери.
Забележка: Тези модули работят ЕКСКЛУЗИВНО като понижаващи (step-down). Входното напрежение трябва да бъде с поне 1.5V по-високо от желаното изходно напрежение. При товари над 10W се препоръчва монтирането на допълнителен радиатор върху интегралната схема.
Защо да изберете този комплект? (Основни предимства):
- 5 модула в един пакет — работете по няколко проекта паралелно или винаги имайте резервни части под ръка.
- Ефективност до 92% — за разлика от класическите линейни регулатори (като LM7805), които губят енергия под формата на топлина, тук почти целият ток достига до товара.
- Прецизна настройка чрез потенциометър — задайте изходно напрежение между 1.23V и 30V лесно, само с помощта на отвертка.
- Ниски нива на шум (Ripple под 30mV) — осигурява чисто захранване за RF модули, сензори или микроконтролери, чувствителни към смущения.
- Вграден LED индикатор — веднага разбирате дали модулът е под напрежение, без нужда от мултицет.

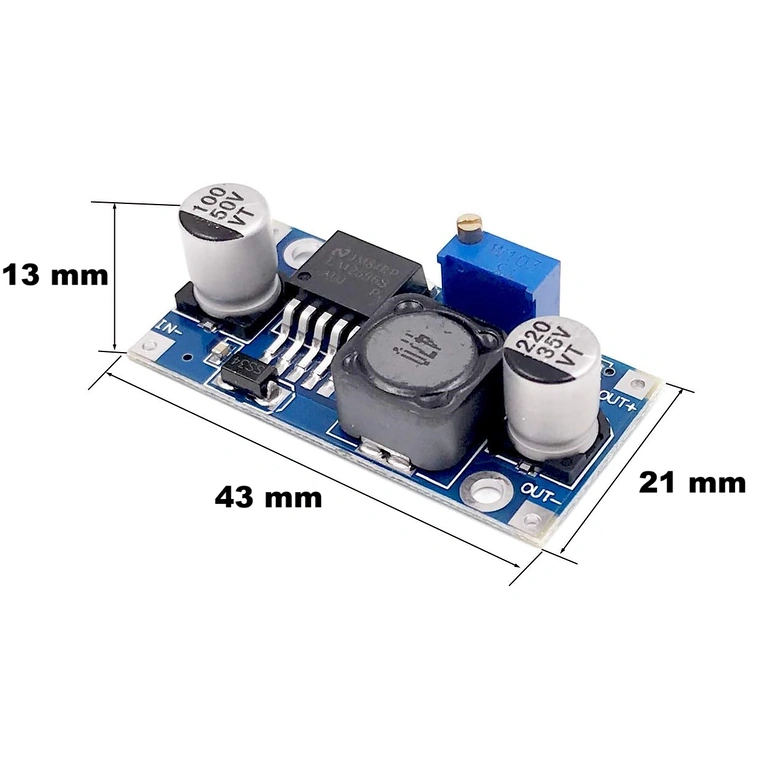

- Компактен формат 43×21×14 мм — лесно се вгражда в DIY кутии или се монтира директно върху персонализирани платки.
- Широк температурен диапазон -45°C ~ +85°C — стабилна работа дори в индустриални условия или на открито.
Технически детайли и производителност
В основата на модула е интегралната схема LM2596S, която работи на честота 150KHz. Тази висока честота позволява използването на малки кондензатори и индуктори, без компромис в стабилността. Изходните пулсации (ripple) остават под 30mV, което прави модула подходящ за захранване на RF/безжични модули или прецизни аналогови сензори. При постоянен ток над 2.5A се препоръчва добавянето на радиатор – чипът се загрява, но вградената защита от свръхток и прегряване се активира автоматично при нужда.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | 4V – 35V DC |
| Изходно напрежение (регулируемо) | 1.23V – 30V DC |
| Максимален изходен ток | 3A (препоръчително постоянно натоварване <2.5A) |
| Ефективност на преобразуване | до 92% |
| Изходни пулсации (Ripple) | <30mV |
| Честота на превключване | 150KHz |
| Работна температура | -45°C ~ +85°C |
| Размери на модула | 43 × 21 × 14 мм |
| Индикация за работа | Вграден LED |
| Брой в комплекта | 5 броя |
Инструкции за употреба

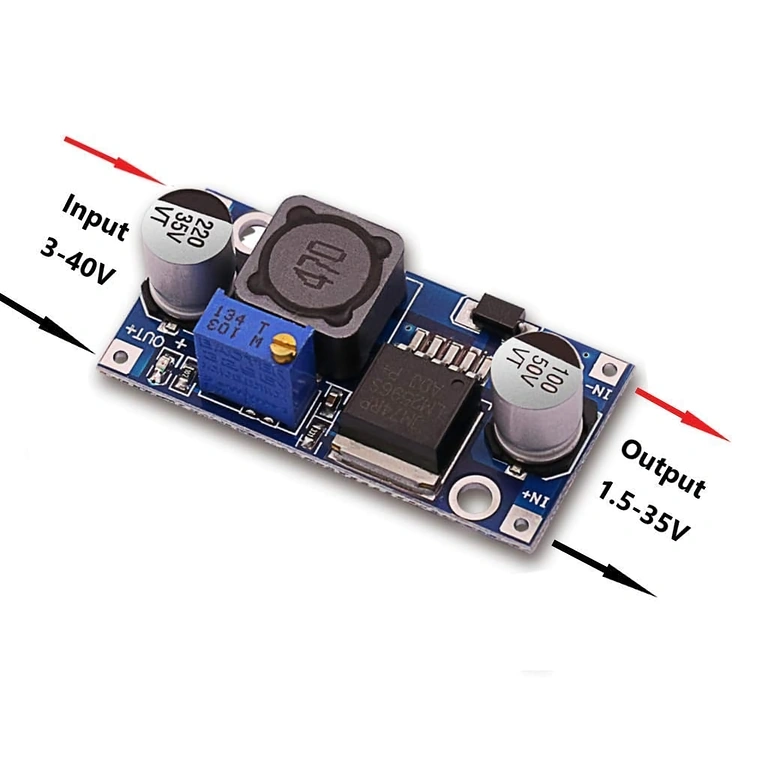

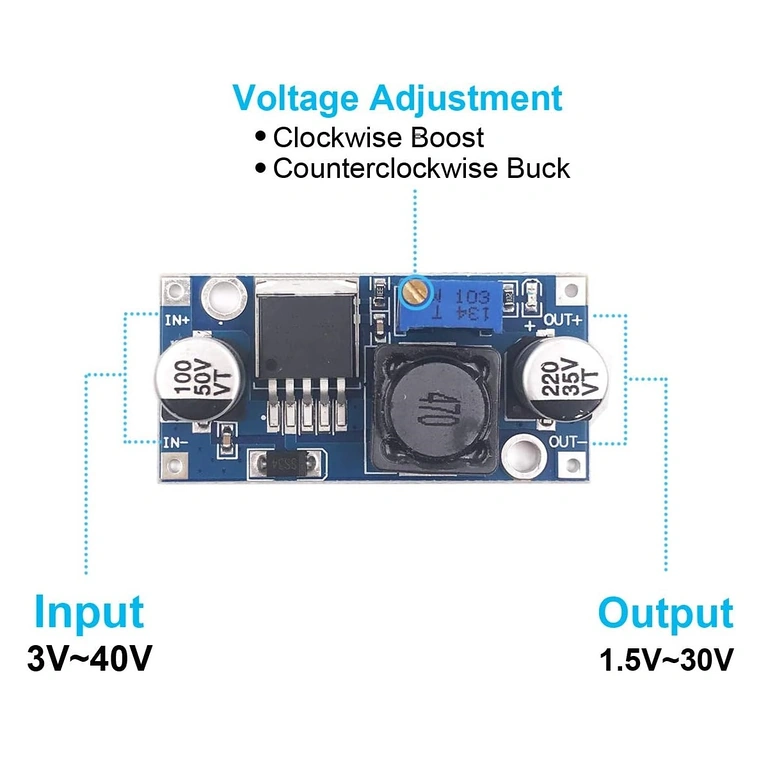

- Свържете DC източника към входните клеми (IN+ и IN-), като спазвате поляритета.
- Преди да свържете товара, измерете напрежението на изходните клеми (OUT+ и OUT-) с цифров мултицет.

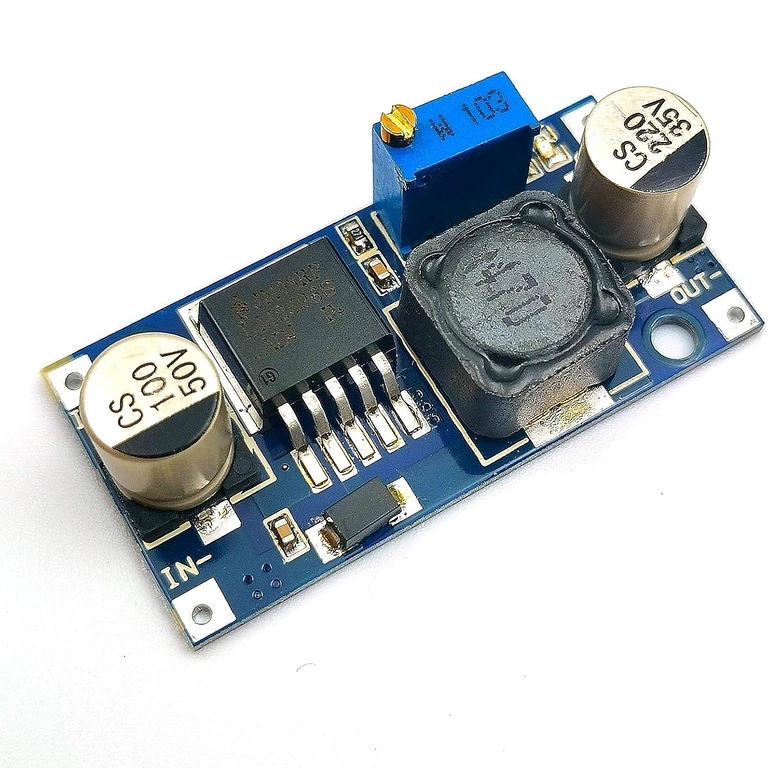

- Завъртете потенциометъра по посока на часовниковата стрелка, за да увеличите напрежението, и обратно на часовниковата стрелка, за да го намалите.
- След като достигнете желаната стойност, свържете товара към изхода (OUT+ и OUT-).
- Проверете LED индикатора — ако свети, модулът работи правилно.
- При товари над 10W, залепете алуминиев радиатор върху чипа LM2596S за по-добро разсейване на топлината и по-дълъг живот.
Съдържание на пакета

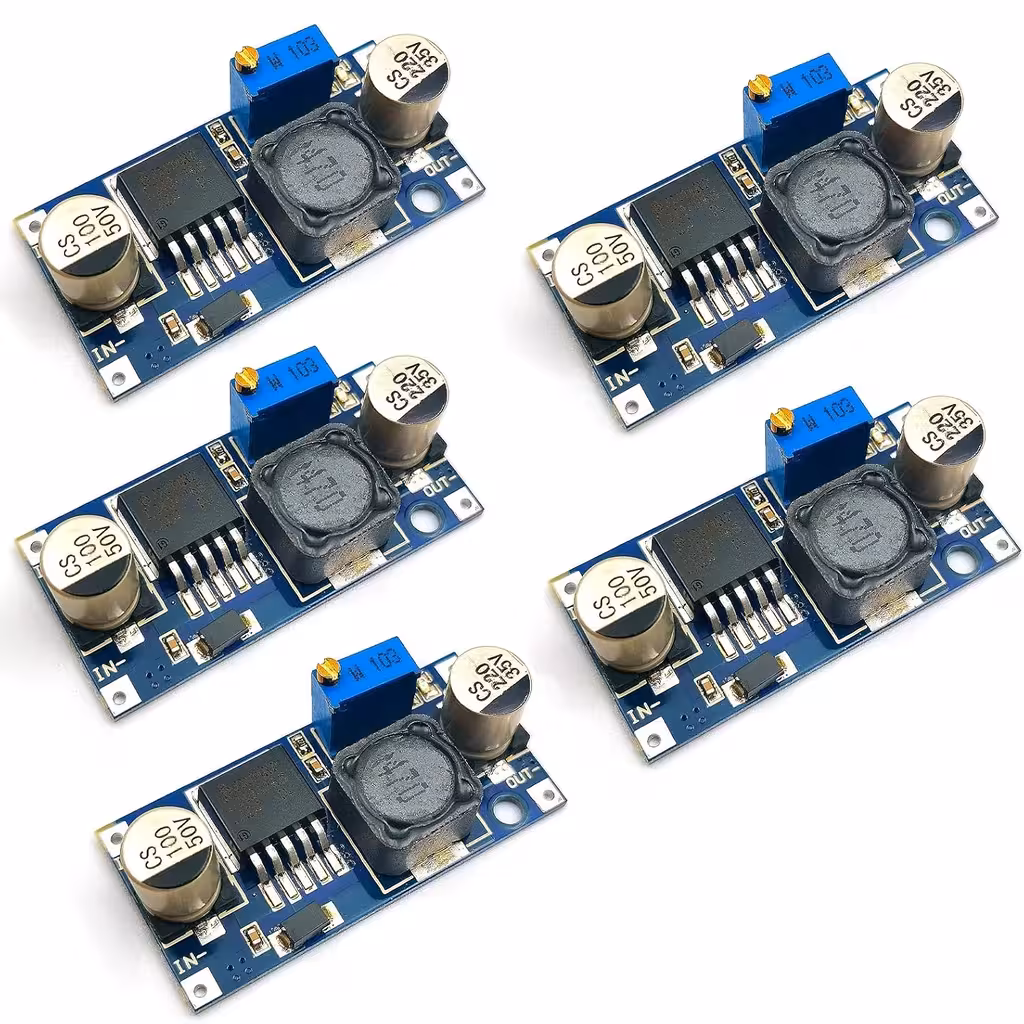

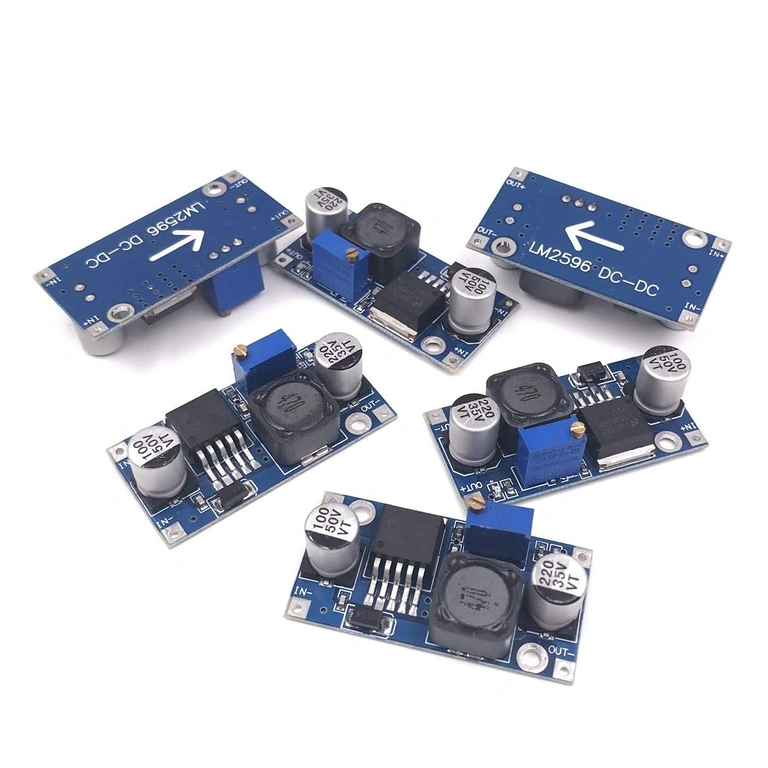

- 5 × DC-DC понижаващ модул (Buck Converter) LM2596S
Често задавани въпроси
Мога ли да използвам LM2596S за повишаване на напрежението (step-up)?
Не. LM2596S е изключително понижаващ (buck converter) — той само намалява напрежението. Ако ви е необходим step-up модул, потърсете модел от типа MT3608.
Какво входно напрежение ми е нужно за 5V на изхода?
Минимум 6.5V на входа. Общото правило е: входното напрежение трябва да бъде с поне 1.5V по-високо от желаното изходно.
Съвместим ли е с Arduino и Raspberry Pi?
Да. Това е едно от най-честите приложения — захранвате платката директно от 12V батерия или автомобилно захранване, а модулът осигурява стабилни 5V.
Има ли защита от късо съединение?
Чипът LM2596S включва вградена защита от свръхток и прегряване, но няма специализирана защита от късо съединение на платката. За допълнителна безопасност препоръчваме поставянето на външен предпазител на входната линия.
Защо модулът загрява при големи товари?
При мощности над 10W, топлинното разсейване става критично. Поставянето на малък алуминиев радиатор върху чипа намалява работната температура и значително удължава живота на модула.
