XL6009 DC-DC Boost конвертор – комплект от 5 броя, 4A и 94% ефективност за вашите проекти
Разполагате с 5V захранване, но ви трябват 12V? Или искате да захраните LED лента от 3,7V батерия? Точно за тези цели е създаден boost (step-up) конверторът XL6009. Този комплект от 5 броя ви осигурява необходимите компоненти за няколко проекта наведнъж, без да се налага да поръчвате модули един по един.
Забележка: Изходното напрежение винаги трябва да бъде по-високо от входното. Това е повишаващ (boost) конвертор, а не понижаващ (buck).
Защо да изберете този комплект? (Основни предимства):
- Изгоден комплект от 5 броя — идеално решение за множество проекти или за поддържане на наличност, без нужда от чести поръчки.
- Изходен ток до 4A — с 33% по-висок капацитет от класическия LM2577 (3A), напълно достатъчен за DC мотори, LED ленти или зареждане на батерии.
- Ефективност до 94% — минимални енергийни загуби, благодарение на които модулът остава хладен дори при средно натоварване.
- Честота на превключване 400KHz — близо 8 пъти по-висока от тази на LM2577 (~52KHz), което води до по-ниски пулсации (~50mV) и по-компактни пасивни компоненти.
- Прецизна регулация ±0,5% — изходното напрежение остава стабилно дори при резки промени в консумацията на ток.
- Ниска консумация в покой (18mA) — подходящ за приложения, захранвани от батерии, без излишно разреждане.
- Широк температурен диапазон -40°C ~ +85°C — надеждна работа в индустриални условия, на открито или в затворени кутии без активно охлаждане.
Технически детайли и производителност

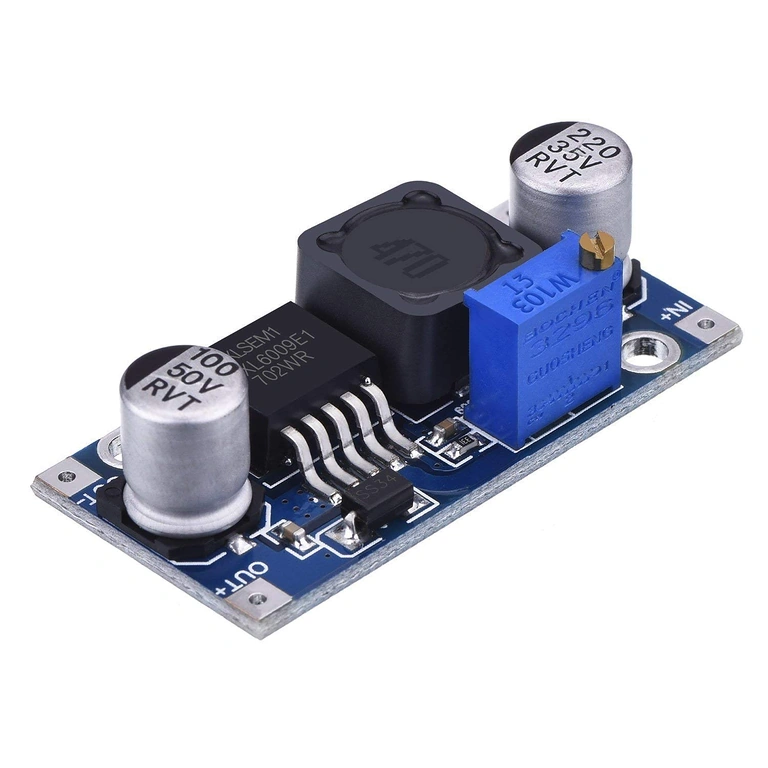

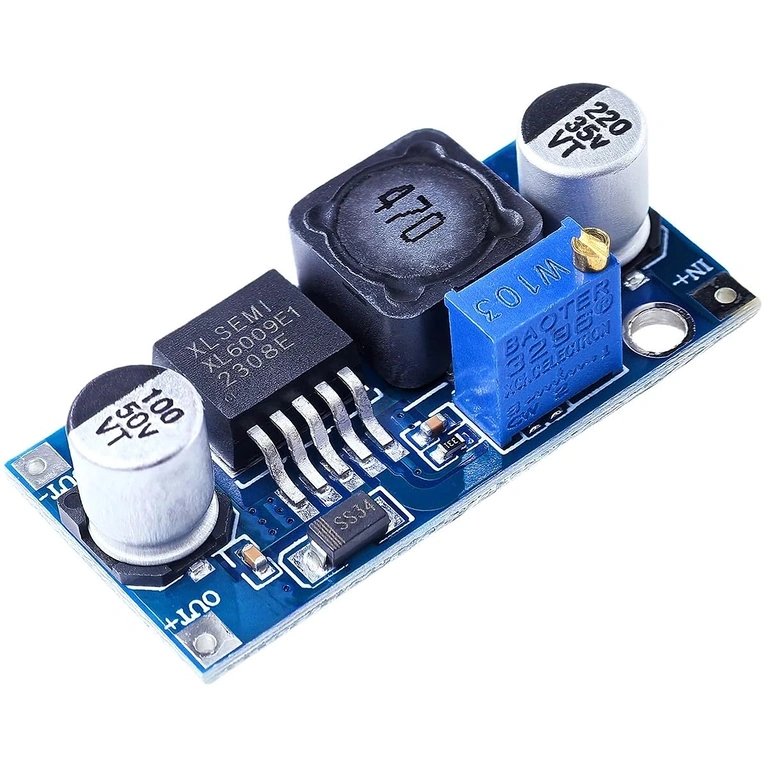

В основата на модула е чипът XL6009, работещ на 400KHz — честота, достатъчно висока за поддържане на изходни пулсации от около 50mV при нормални условия. Това гарантира по-чисто напрежение в сравнение с по-старите поколения, без нужда от допълнителни филтри. Настройката се извършва чрез вградения многооборотен потенциометър — с няколко завъртания постигате точно желаното напрежение, което лесно се проверява с мултицет. На изхода е добавен кондензатор от 0,1µF за филтриране на високочестотния шум.
| Параметър | Стойност / Детайл |
|---|---|
| Количество в комплекта | 5 броя |
| Входно напрежение | 3V – 32V (препоръчително 5V – 32V) |
| Изходно напрежение | 5V – 35V (регулируемо) |
| Максимален изходен ток | 4A |
| Ефективност на преобразуване | до 94% |
| Честота на превключване | 400KHz |
| Регулация на напрежението | ±0,5% |
| Регулация на товара | ±0,5% |
| Изходни пулсации | ≈50mV (в зависимост от товара) |
| Консумация в покой | 18mA (5V вход, 8V изход) |
| Филтриране на шума | Вграден кондензатор 0,1µF |
| Работна температура | -40°C ~ +85°C |
| Тип конвертор | DC-DC Step-Up (Boost) |
Инструкции за употреба

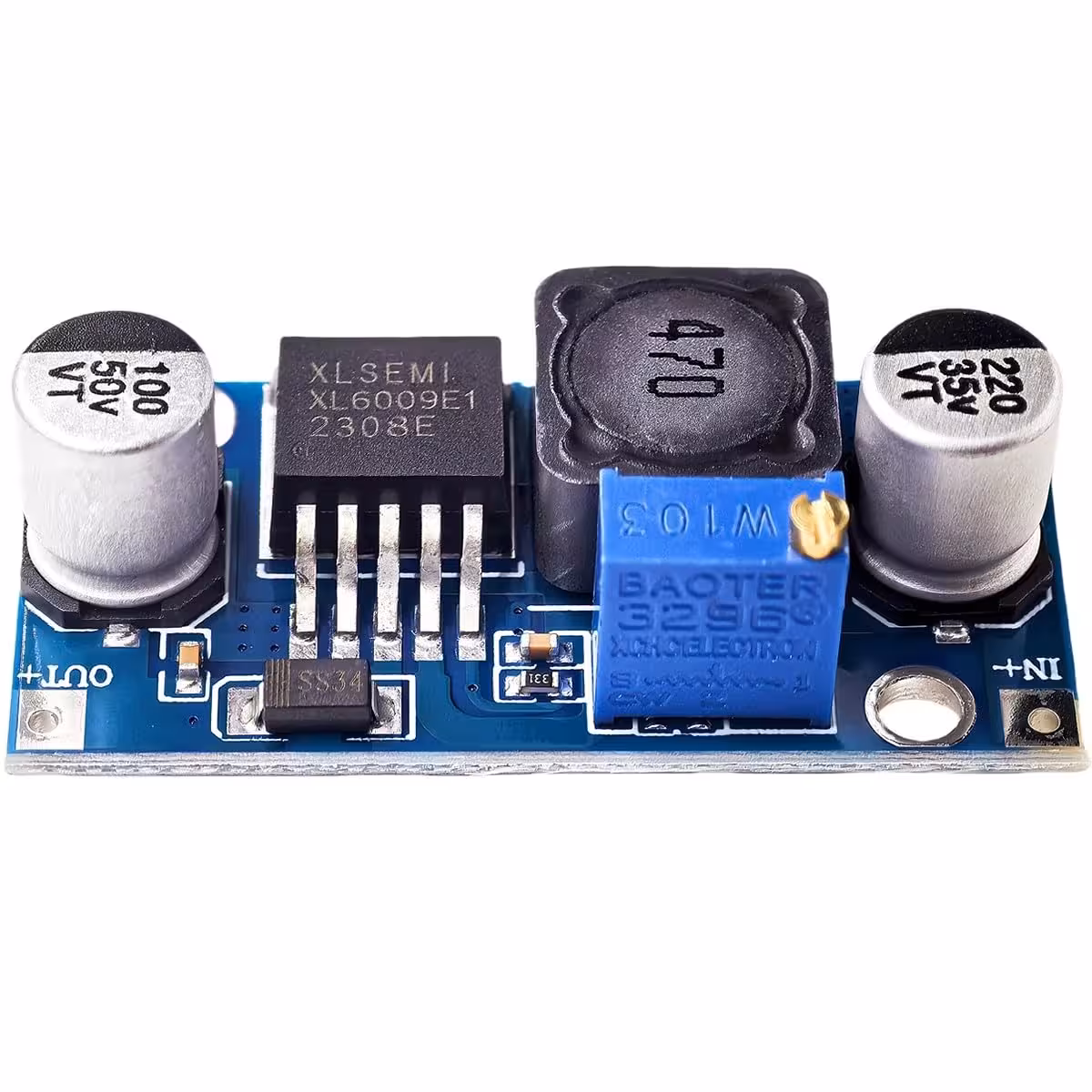

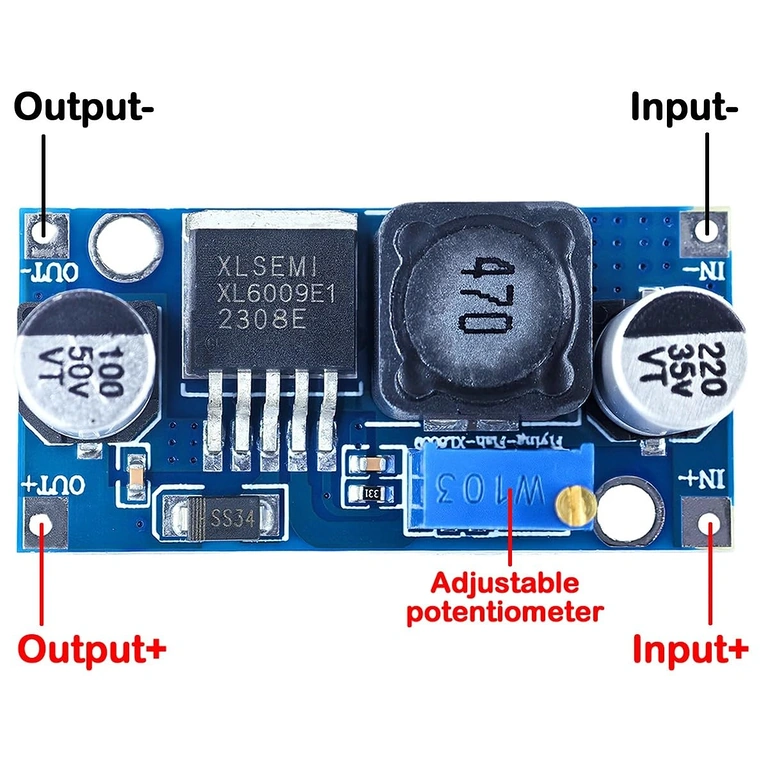

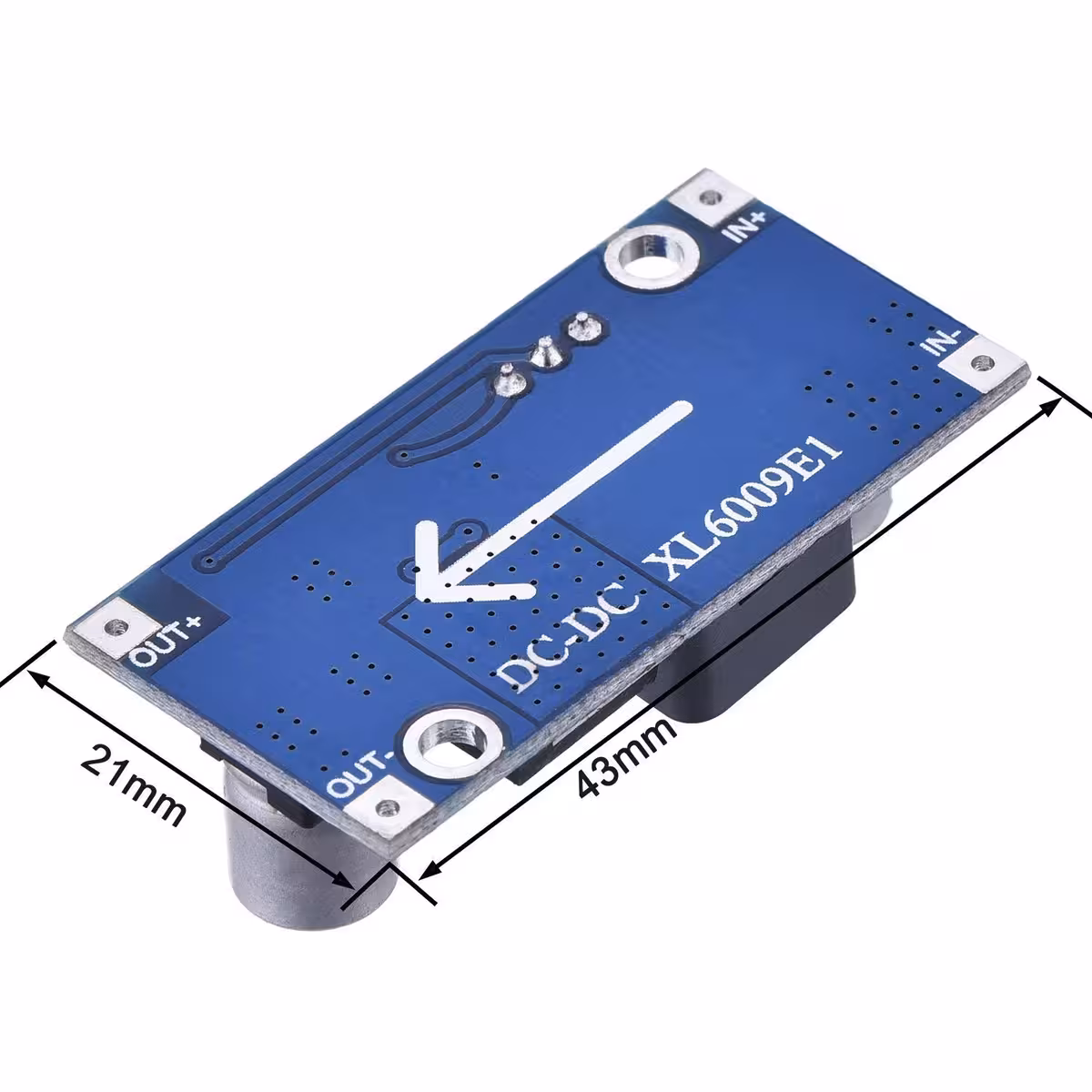

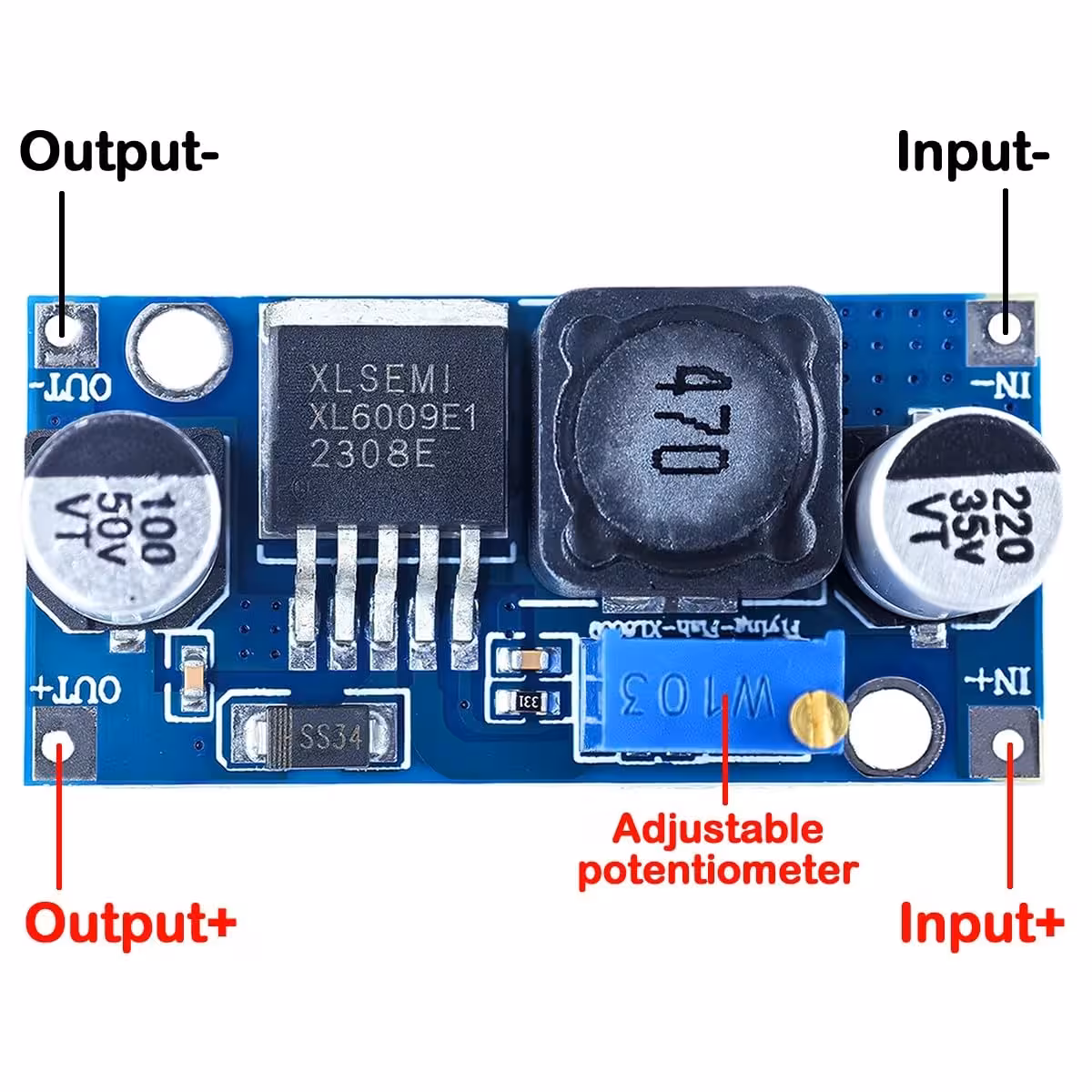

- Свържете DC захранването към входните клеми (IN+ и IN-) на модула.
- Преди да свържете товара, завъртете многооборотния потенциометър докрай обратно на часовниковата стрелка, за да започнете от минималното напрежение.
- Свържете мултицет към изходните клеми (OUT+ и OUT-), за да следите напрежението в реално време.
- Въртете бавно потенциометъра по посока на часовниковата стрелка, докато на мултицета се появи желаното изходно напрежение.
- Свържете товара и проверете стабилността. Ако е необходимо, направете фини настройки.
- Уверете се, че изходното напрежение е поне с 1V по-високо от входното за правилна работа.
- При работа с токове, близки до 4A, добавете малък радиатор върху чипа или осигурете подходящ въздушен поток.
Съдържание на пакета

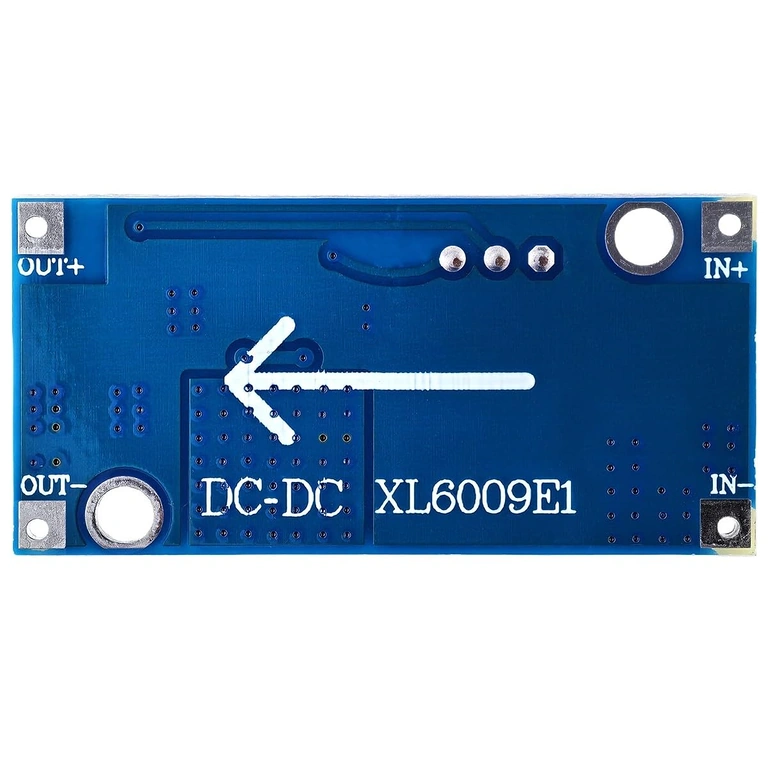

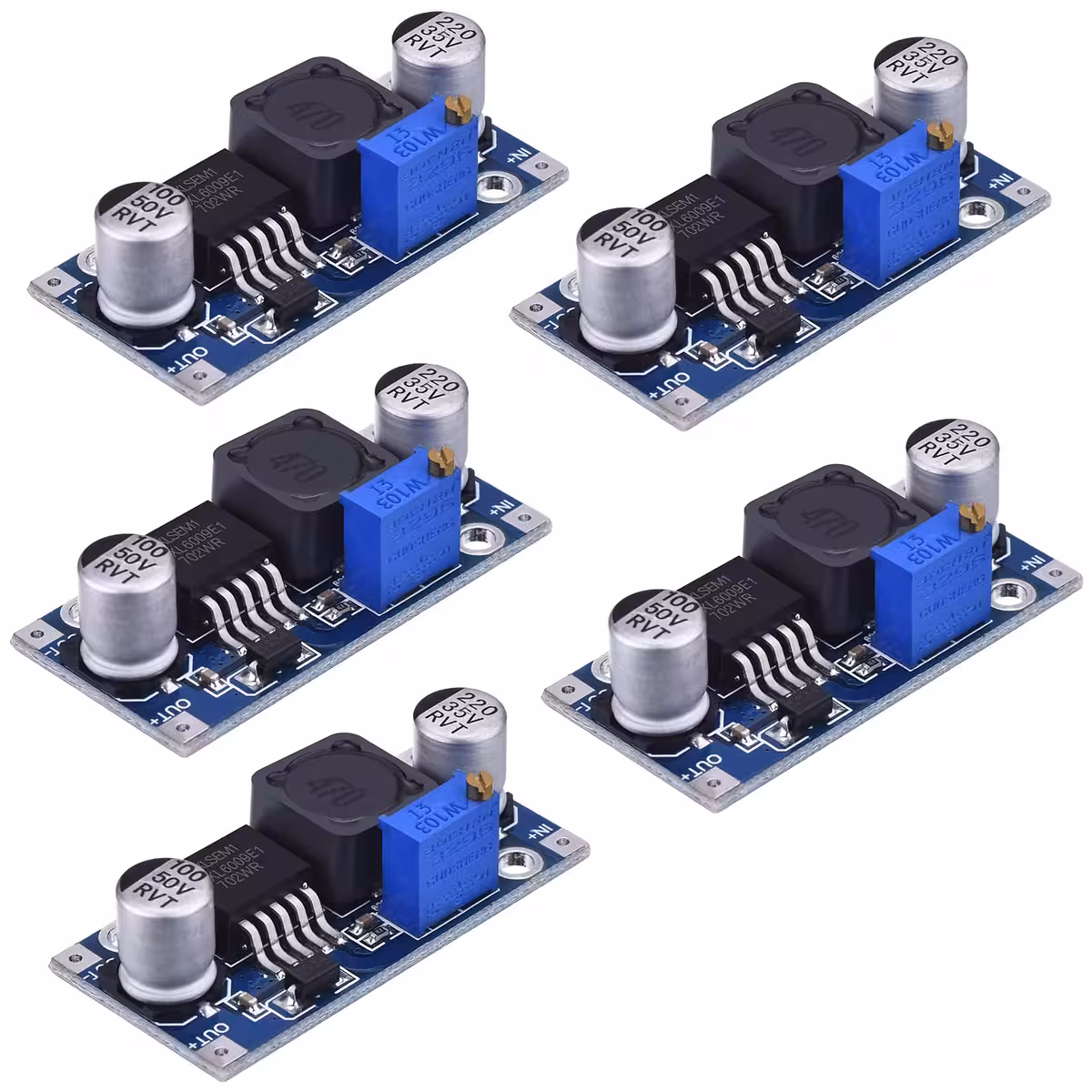

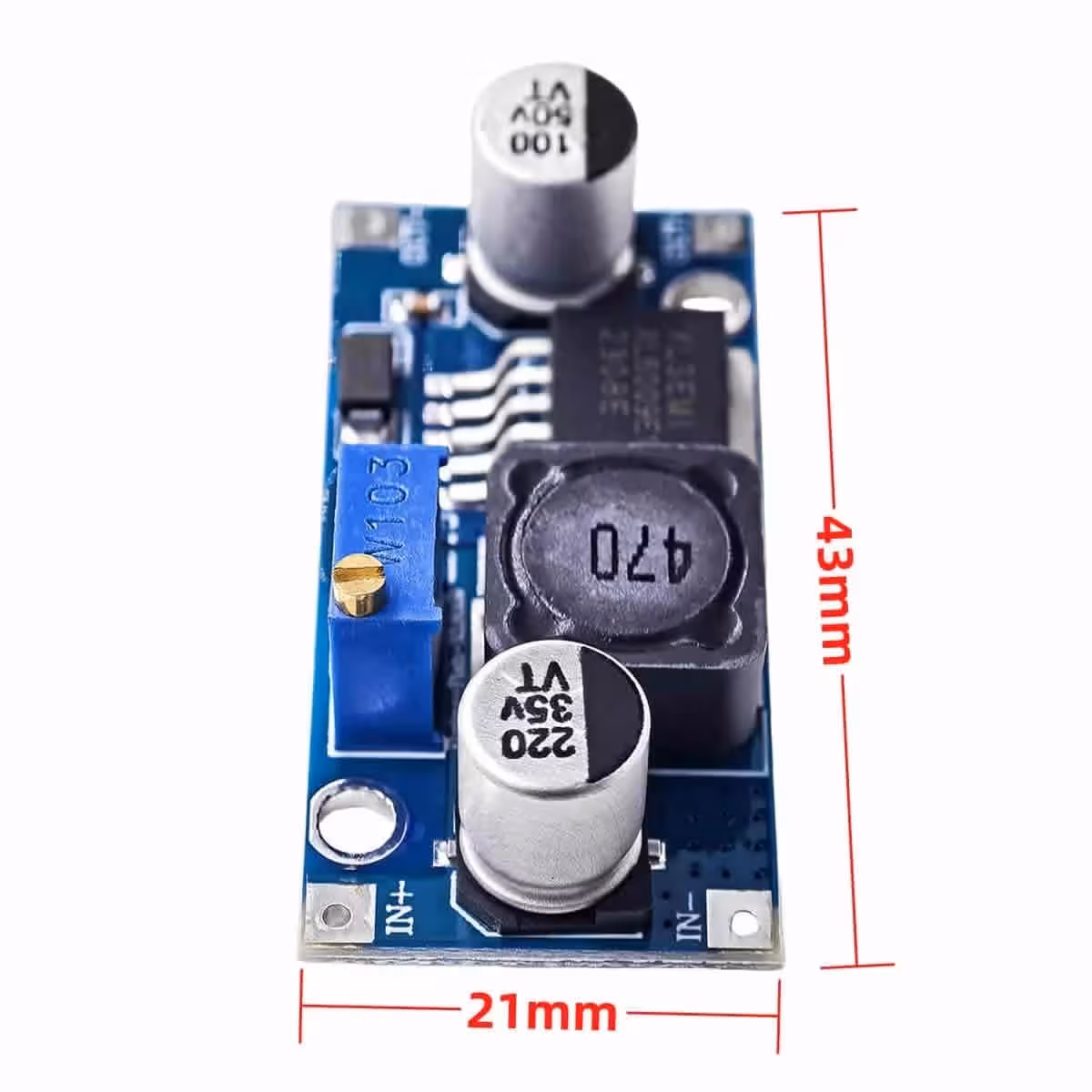

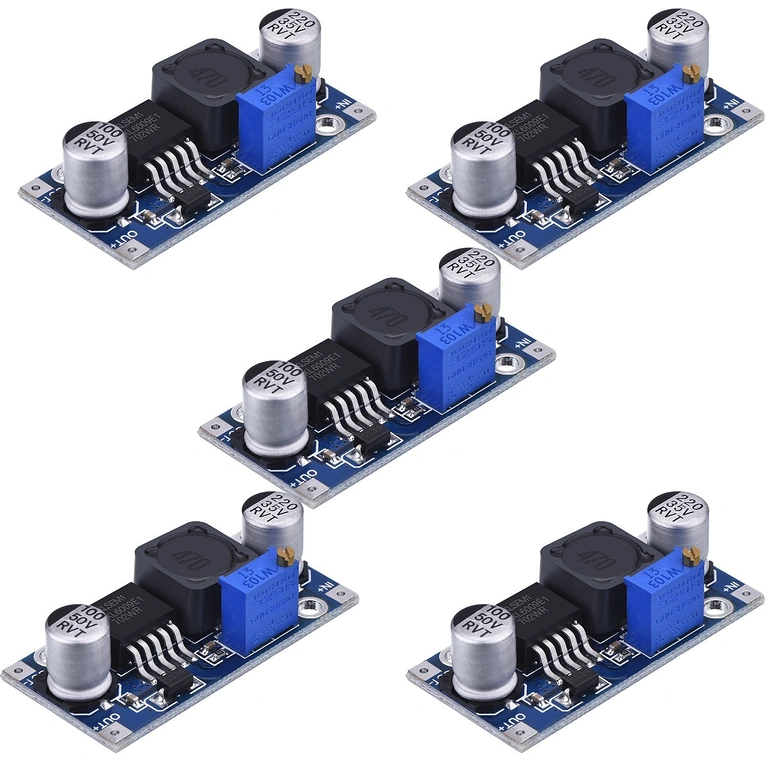

- 5 x Модул XL6009 DC-DC Boost конвертор с многооборотен потенциометър
Често задавани въпроси
Може ли XL6009 да се използва за понижаване на напрежението (step-down)?
Не. Модулът XL6009 е изключително boost (step-up) конвертор — изходното напрежение винаги трябва да бъде по-високо от входното. За понижаване на напрежението е необходим отделен buck (step-down) модул.
Каква е разликата спрямо модула LM2577?
XL6009 осигурява 4A срещу 3A при LM2577, работи на 400KHz вместо на ~52KHz и генерира значително по-малко пулсации. Резултатът е повече мощност, по-чист сигнал и по-висока ефективност при същия размер.
Мога ли да захранвам LED лента или DC мотор с този модул?
Да. Модулът е отличен за LED ленти, DC мотори с ниска мощност, зареждане на Li-Ion батерии и развойни платки (Arduino, ESP32, Raspberry Pi и др.), стига общата мощност да не надвишава 4A на изхода.
Нужно ли е допълнително охлаждане?
При натоварване под 2A модулът работи без нужда от радиатор. Ако работите близо до границата от 4A, препоръчително е да поставите малък радиатор върху чипа или да осигурите добра вентилация.
Стабилно ли е изходното напрежение при промяна на товара?
Да. Регулацията на товара от ±0,5% гарантира, че изходното напрежение няма да се колебае видимо дори при резки промени в консумацията — критично важно за чувствителни схеми и микроконтролери.
