BMS 13S 48V 35A с активно балансиране – пълна защита за вашия Li-Ion акумулаторен пакет
Изграждате или ремонтирате 48V батериен пакет и искате да избегнете риска от презареждане на клетките, късо съединение или дълбок разряд? Качественият 13S BMS модул не само осигурява защита, но и активно удължава живота на целия пакет. Той балансира всяка клетка в реално време, издържа на пикови натоварвания от 100A при стартиране и е с компактни размери, подходящи за монтаж в кутии с ограничено пространство.
Забележка: Модулът е предназначен изключително за Li-Ion батерии в 13S конфигурация. Не го използвайте с повредени клетки, клетки с високо вътрешно съпротивление или в други серийни конфигурации.
Защо да изберете този модел? (Основни предимства):
- Активно балансиране при 60 mA на клетка — активира се автоматично, когато разликата между клетките надвиши 0,1V, предотвратявайки преждевременното им деградиране
- 100A пиков ток — поема безпроблемно стартовите мощности при мотори до 1000W, без да задейства защитата излишно
- Защита от свръхток 120A — прекъсва веригата за милисекунди при късо съединение или претоварване, предпазвайки компонентите от трайни повреди
- 35A постоянен разряден ток — напълно достатъчен за мотори от 500W до 1500W при 48V в стандартен режим на работа

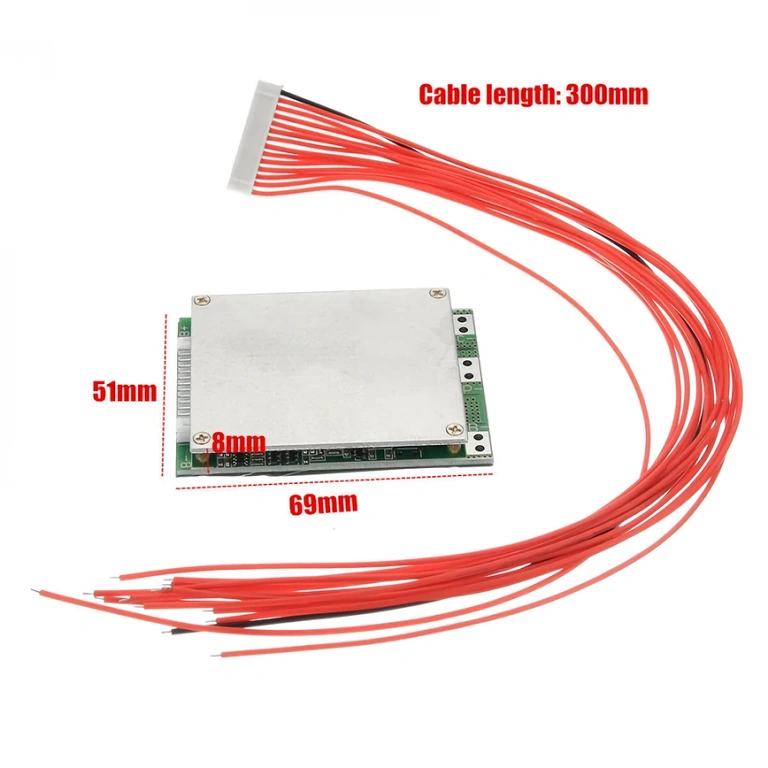

- Компактен формат 69 x 51 x 8 мм — пасва в почти всяка DIY батерийна кутия или корпус на електрическа тротинетка без нужда от модификации
- Отделни портове C- и P- — независими линии за зареждане и разреждане, без смущения между зарядното устройство и консуматора
- Включен кабел 300 мм — практична дължина за директен монтаж без нужда от допълнителни удължители
Детайли и производителност
Модулът поддържа зарядно напрежение 54,6V DC (13 клетки × 4,2V), с постоянен разряден ток от 35A и моментни пикове до 100A — точно това, от което се нуждае един електрически мотор при потегляне или рязко ускорение. Зарядният ток е ограничен до 8A, което го прави съвместим с всяко стандартно зарядно устройство за 48V Li-Ion пакети.
Защитата от ниско напрежение се задейства при 2,8V на клетка, спирайки разреждането, преди химическият състав на клетката да бъде необратимо увреден. Максималното допустимо напрежение на клетка е 4,28V с толеранс ±0,05V, осигурявайки безопасно зареждане дори при по-малко прецизни зарядни устройства.
| Параметър | Стойност / Детайл |
|---|---|
| Конфигурация на клетките | 13S (Li-Ion 18650) |
| Номинално напрежение на пакета | 48V |
| Входно напрежение (зареждане) | 54,6V DC (13 × 4,2V) |
| Постоянен заряден ток | 8A |
| Постоянен разряден ток | 35A |
| Пиков разряден ток | 100A |
| Максимално напрежение на клетка | 4,28 ± 0,05V |
| Минимално напрежение на разреждане | 3 ± 0,1V |
| Защита от ниско напрежение (изключване) | 2,8 ± 0,08V |
| Ток на балансиране | 60 ± 5 mA |
| Праг на балансиране (разлика в напрежението) | > 0,1V между клетките |
| Защита от късо съединение | Да (автоматично изключване) |
| Защита от свръхток (изключване) | 120 ± 5A |
| Размери на модула | 69 × 51 × 8 мм |
| Дължина на включения кабел | 300 мм |
| Тип съвместими батерии | Li-Ion 18650 |

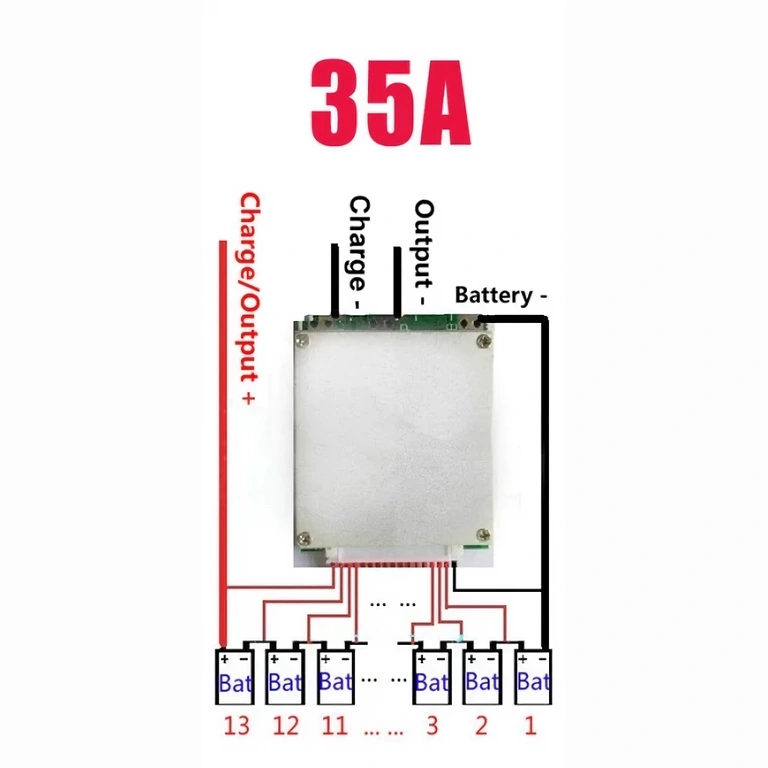

Инструкции за свързване и употреба
- Проверете конфигурацията на пакета — модулът работи само с 13 последователно свързани клетки (13S). Всяка друга конфигурация може да повреди модула необратимо.
- Свържете балансиращите проводници, като започнете от B- (отрицателната клема на пакета), след което свържете индивидуалните проводници за всяка клетка по ред от 1-ва до 13-та.
- Свържете P- (Pack Minus) към отрицателния извод на консуматора или изходната система.
- Свържете C- (Charge Minus) към отрицателния извод на зарядното устройство за 54,6V.
- При първото зареждане проверете с мултицет дали напрежението на всяка клетка е в границите между 2,8V и 4,28V.
- Автоматичното балансиране се активира по време на зареждане без нужда от ръчна намеса.
- Ако защитата от свръхток или късо съединение се задейства, отстранете причината и след това свържете отново източника, за да рестартирате модула.

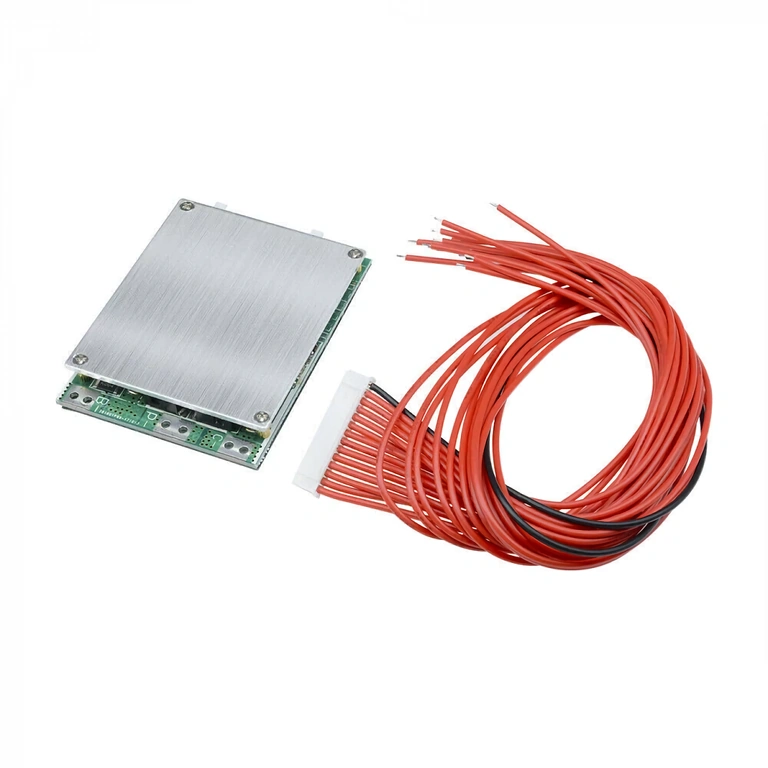

Съдържание на комплекта

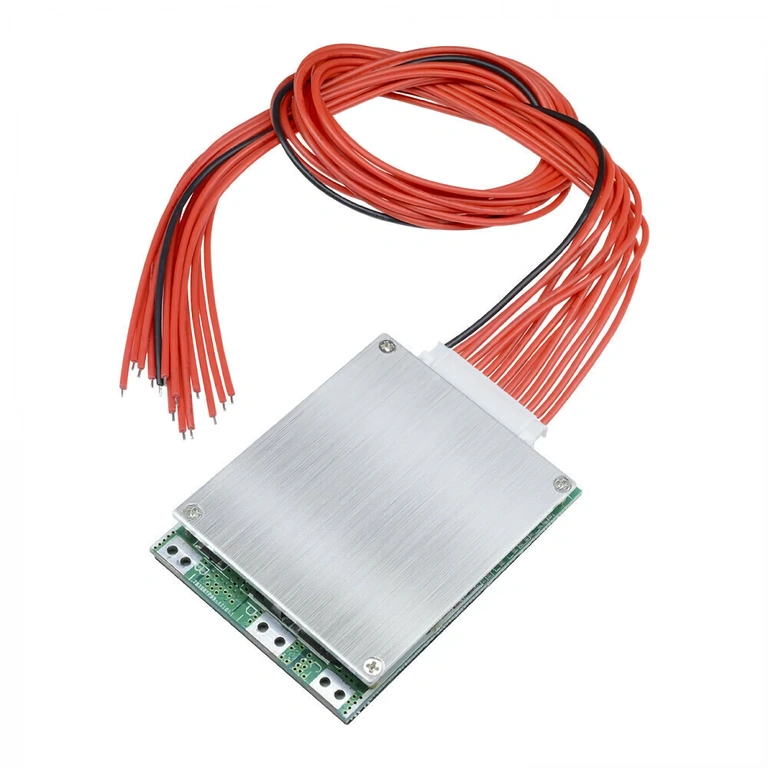

- 1× BMS модул 13S 48V 35A с активно балансиране
- 1× Свързващ кабел (300 мм)
Често задавани въпроси
Съвместим ли е с клетки Samsung, LG или Panasonic?
Да. Работи с всяка стандартна Li-Ion 18650 клетка с номинално напрежение 3,6–3,7V, независимо от производителя — Samsung, LG, Panasonic, Sony/Murata или други марки. Единственото условие е конфигурацията да бъде 13S.
Мога ли да го използвам за тротинетка с мощност 500W или 1000W?
Да. 500W мотор при 48V консумира около 10–12A при нормален режим, а 1000W мотор около 20–22A постоянно. Модулът поддържа 35A постоянен ток и 100A пиков, което осигурява комфортен запас за двете приложения, включително при изкачване на наклони.
Какво се случва, ако някоя клетка се разреди под допустимата граница?
Модулът автоматично прекъсва изхода, когато напрежението на която и да е клетка падне под 2,8V, предотвратявайки трайна повреда. Подменете дефектната клетка, преди да пуснете пакета отново в експлоатация.
Нуждае ли се от радиатор или активно охлаждане?
При токове под 25A постоянен товар — не. Ако работите близо до лимита от 35A за дълги периоди, осигурете пасивна вентилация около модула — няколко милиметра свободно пространство са достатъчни в повечето случаи.
Поддържа ли едновременно зареждане и разреждане (общ порт)?
Не. Модулът разполага с отделни портове: C- за зарядното и P- за товара. Свържете всеки терминал към съответното му предназначение — те не са взаимозаменяеми.
