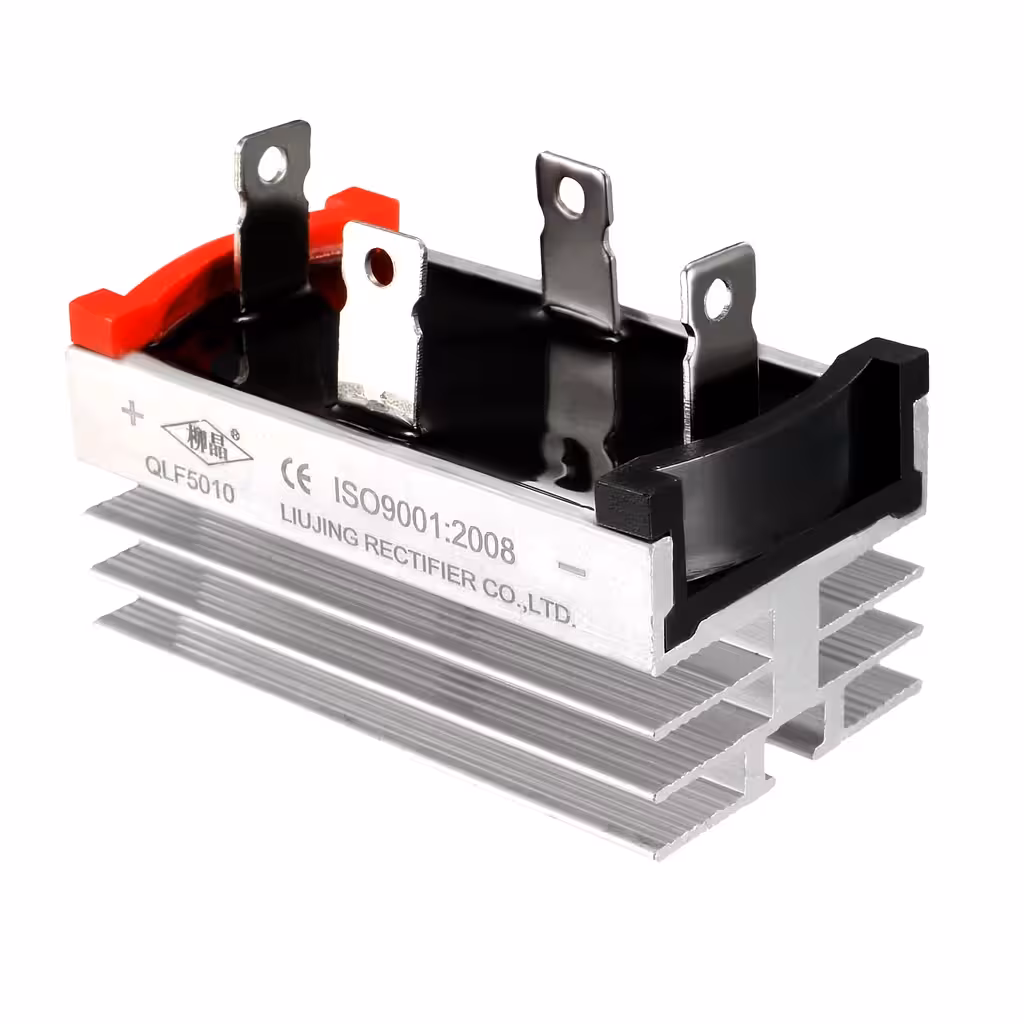

Монофазен изправителен мост 50A 1200V – стабилно AC-DC изправяне с вграден радиатор за индустриални приложения
Нуждаете се от надеждно AC-DC преобразуване при високи токове, без компромиси с охлаждането? Този монофазен изправителен мост 50A 1200V е проектиран точно за това – осигурява стабилен прав ток, издържа на продължителни натоварвания и не прегрява дори при интензивна работа. Създаден за взискателни индустриални среди, а не за любителски проекти.
Забележка: Продуктът е предназначен за потребители с технически познания в областта на електрониката и електротехниката. Винаги проверявайте съвместимостта с вашата верига преди монтаж.
Защо да изберете този изправителен мост? (Основни предимства):
- 50A номинален ток — издържа на продължителни натоварвания без деградация, включително в индустриални зарядни устройства или мощни захранващи блокове
- 1200V пиково обратно напрежение — осигурява над 5 пъти по-голям запас спрямо стандартната 230V мрежа, предпазвайки компонента от преходни пикове
- Конфигурация на мост на Гретц с 4 диода — двуполупериодно изправяне с по-ниски пулсации в сравнение с еднополупериодните схеми

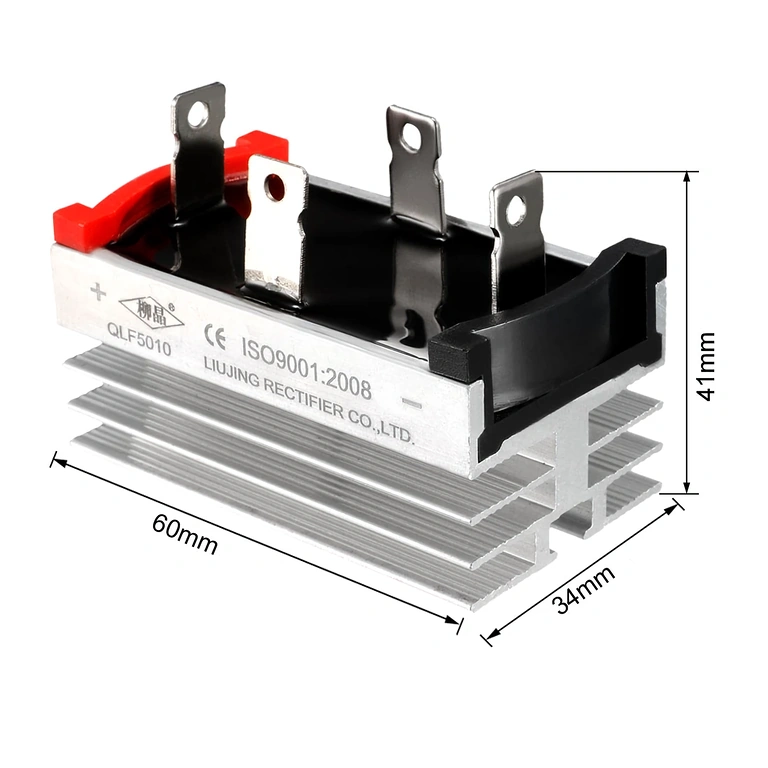

- Вграден радиатор — поддържа температурата на прехода в безопасни граници без нужда от допълнително охлаждане при стандартни условия, което удължава живота на компонента
- Съвместимост с 230V и 400V AC — работи директно в стандартни монофазни мрежи в България и ЕС
Детайли и производителност
Мостът работи на принципа на двуполупериодното изправяне — и двете полувълни на променливото напрежение се преобразуват в постоянен ток. Резултатът е по-стабилен DC сигнал с по-малко пулсации и по-висока ефективност в сравнение с изправителите с един диод.
Пиковото обратно напрежение от 1200V не е просто цифра — в индустриалните инсталации преходните пикове на напрежението лесно могат да надхвърлят номиналните стойности на мрежата. Този голям запас предпазва компонента там, където другите биха дефектирали. Вграденият радиатор допълва картината: той отвежда топлината директно, без нужда от допълнителни аксесоари при нормални работни условия.
| Параметър | Стойност / Детайл |
|---|---|
| Тип продукт | Изправителен мост / Диоден мост |
| Конфигурация | Монофазен, 4 диода (мост на Гретц) |
| Номинален ток | 50A |
| Максимално обратно напрежение | 1200V |
| Тип охлаждане | Вграден радиатор |
| Основна функция | Изправяне на променлив ток (AC) в постоянен ток (DC) |
| Тип изправяне | Двуполупериодно (full-wave) |
| Област на приложение | Индустриални захранвания, конвертори, зарядни устройства |
Съдържание на пакета
- 1 x Монофазен изправителен мост 50A 1200V с вграден радиатор
Често задавани въпроси
Какво прави изправителният мост и защо има 4 диода?
Той преобразува променливия ток (AC) от мрежата в постоянен ток (DC), необходим за електронните схеми. Конфигурацията с 4 диода (мост на Гретц) позволява използването на двете полувълни на AC сигнала, което води до по-стабилен и ефективен постоянен ток.
Нуждае ли се от допълнително охлаждане?
При нормални условия вграденият радиатор е напълно достатъчен. Ако работите близо до лимита от 50A или в среда с висока околна температура (над 40°C), осигурете подходящ въздушен поток или монтирайте компонента във вентилиран корпус.
Подходящ ли е за трифазни приложения?
Не. Този мост е проектиран изключително за монофазни вериги. За трифазни приложения е необходим трифазен изправителен мост с 6 диода, който е отделен тип продукт.
Подходящ ли е за индустриални зарядни устройства?
Да. Номиналният ток от 50A и термичната стабилност, осигурена от радиатора, го правят често срещан избор за индустриални зарядни устройства, регулируеми захранвания и мощни AC-DC конвертори.
Работи ли с 400V трифазна мрежа (фаза-нула)?
Мостът издържа на обратно напрежение до 1200V, така че е съвместим с 230V монофазно напрежение и 400V монофазно напрежение (фаза-фаза). Не се свързва директно към трифазен източник – за това е необходима различна конфигурация.
