12V релеен таймер с двоен дисплей — прецизният контрол, от който се нуждаете за всяка автоматизация
Имате нужда да стартирате помпа след 10 секунди, да спрете двигател след определен интервал или да създадете повтарящ се цикъл без надзор? Програмируемият 12V релеен таймер с двоен LED дисплей ви осигурява точно това — прецизен контрол, ясна визуализация и настройки, които се запазват дори при прекъсване на захранването.
Забележка: Конфигурираните настройки се запаметяват автоматично в случай на прекъсване на захранването, осигурявайки непрекъсваемост на работата след рестартиране.
Защо да изберете този модел? (Основни предимства):

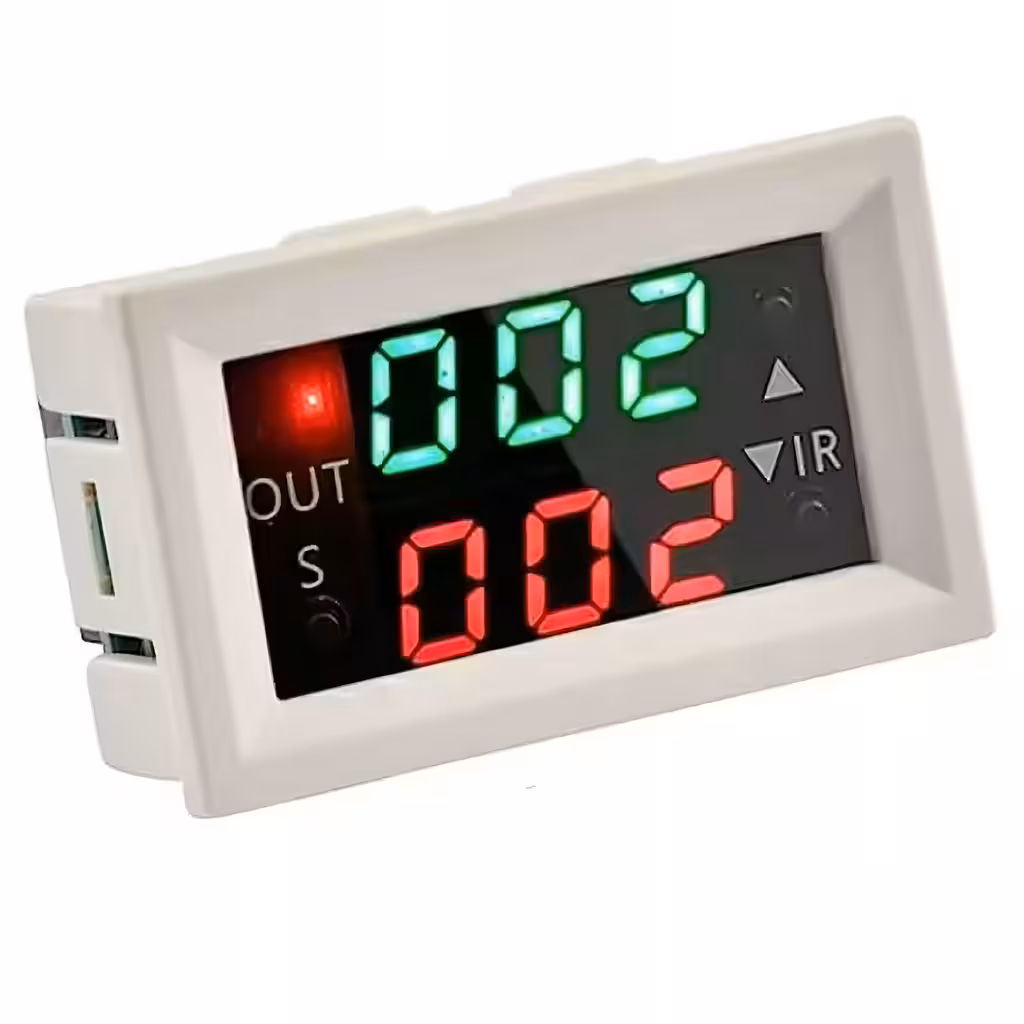

- Двоен цветен LED дисплей — зелен за T1 и червен за T2, видими едновременно; винаги знаете кой интервал е активен

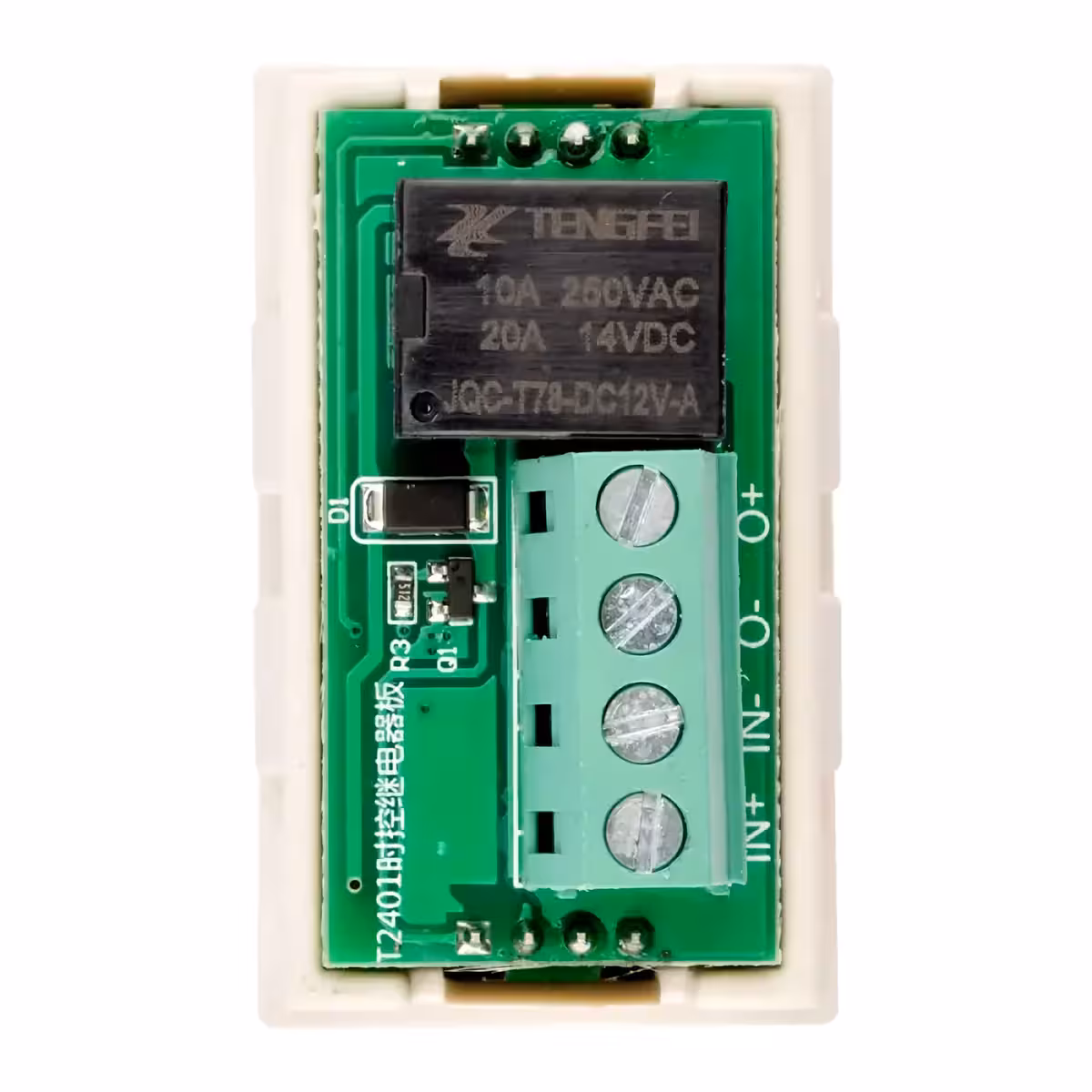

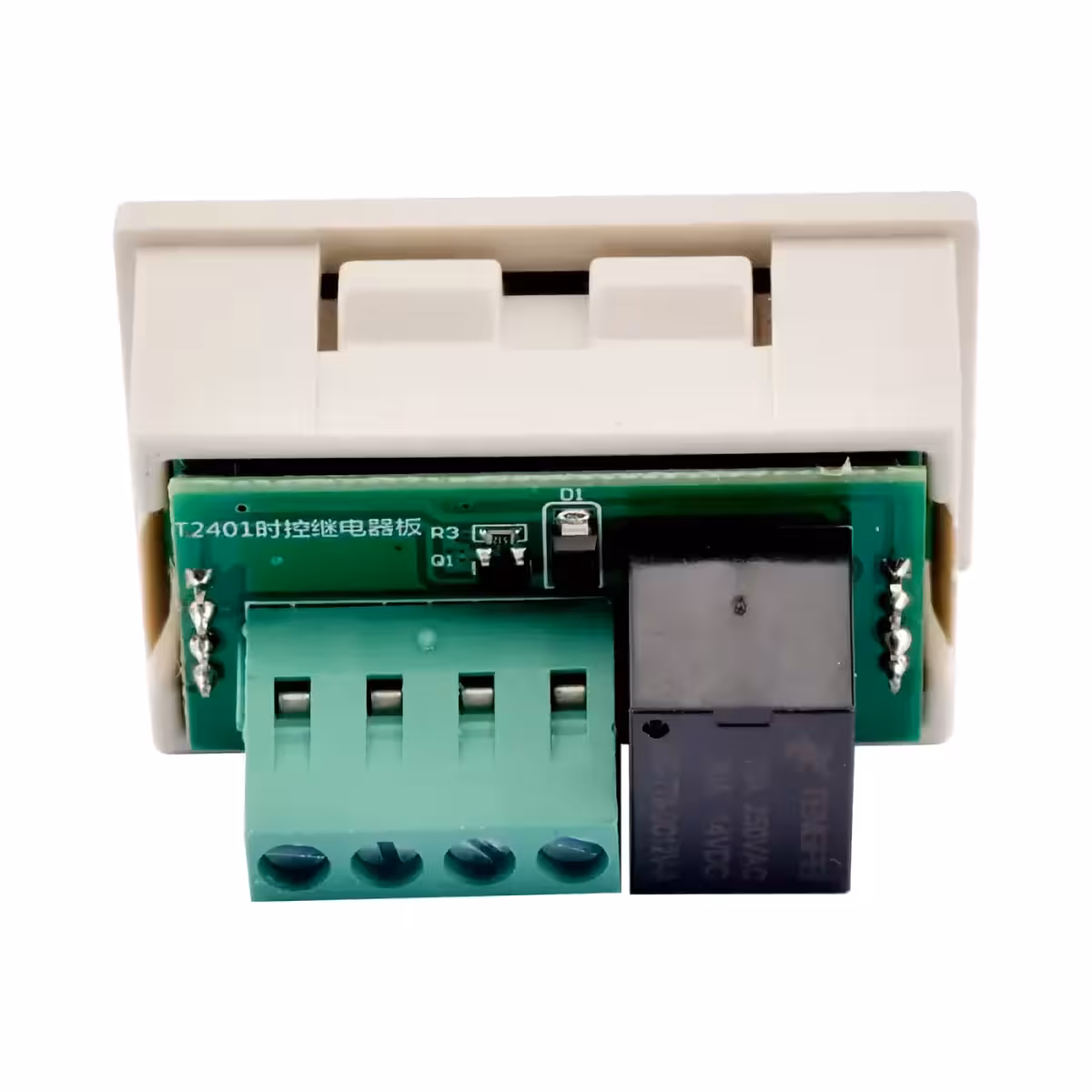

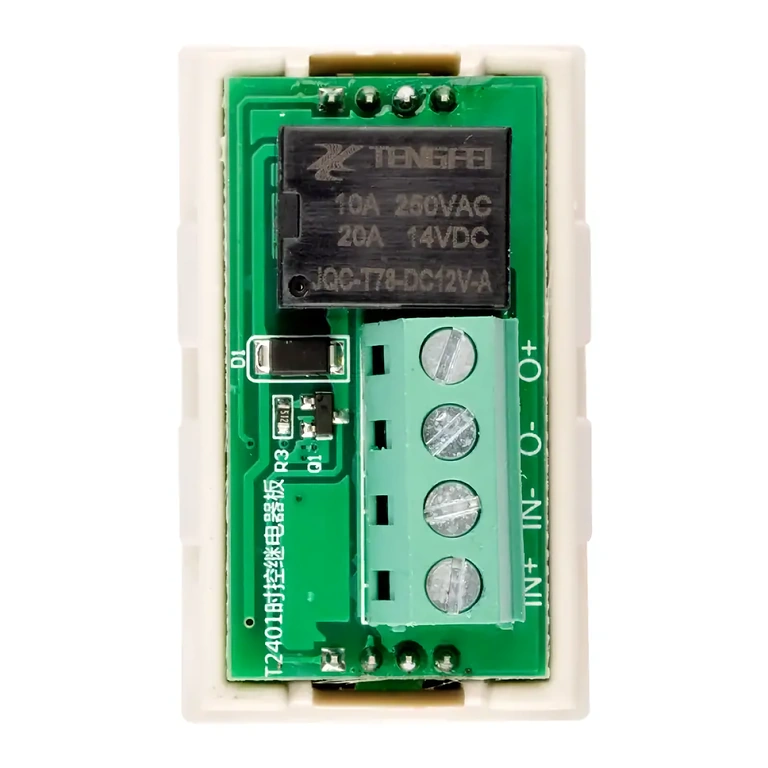

- Мощно 20A реле — управлява двигатели, помпи, електромагнитни вентили и вентилатори без затруднения; двойно по-голям капацитет от стандартните 10A модули

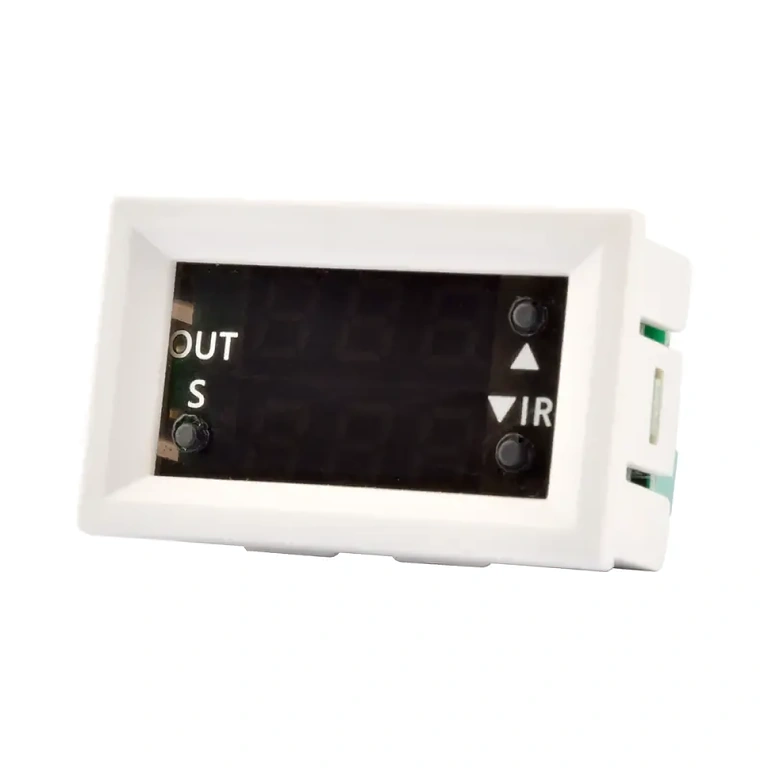

- 3 режима на работа — Delay (закъснение), Timing (контролирана продължителност) и Loop (безкраен цикъл за автоматизация без ръчна намеса)
- Широк времеви обхват — от 0 до 999 секунди, минути или часове; всичко от един модул
- Енергонезависима памет — при рестартиране устройството продължава точно оттам, докъдето е стигнало; не се налага препрограмиране след спиране на тока
- Заключване на настройките (P3) — предотвратява случайни промени при постоянни инсталации или в среда с много потребители

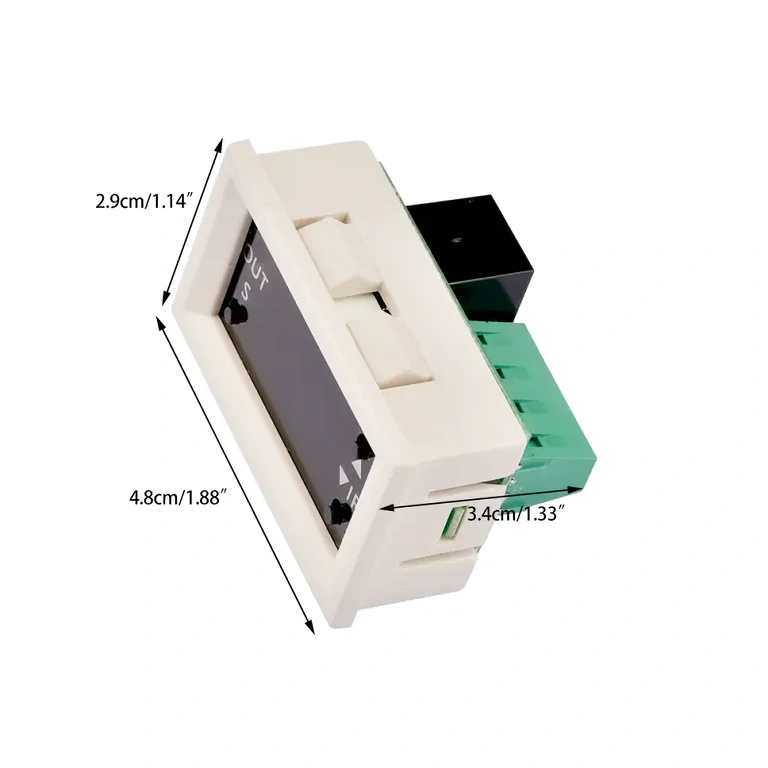

- Компактен дизайн и стандартен монтаж — размери 47.6 × 28.6 × 33.2 мм, интегрира се лесно в контролни табла или индустриални кутии без нужда от адаптации
Детайли и производителност
В сърцето на модула е вграден прецизен микроконтролер, който управлява независимо двата времеви интервала и поддържа синхронизацията на двойния дисплей без видимо забавяне. Функцията P2 (приоритет на превключване) ви позволява да изберете дали цикълът да започне с включено или изключено реле — ключов детайл при работа с товари, които не позволяват нежелани импулси при първоначално включване. Трите физически бутона (S, △, ▽) са с отчетлив ход и позволяват бърза навигация в менюто, дори ако работите с ръкавици.
| Параметър | Стойност / Детайл |
|---|---|
| Захранващо напрежение | 12V DC |
| Максимален ток на релето | 20A |
| Времеви обхват | 0 – 999 секунди / минути / часа |
| Режими на работа | Delay, Timing, Loop (повтарящ се цикъл) |
| Дисплей | Двоен цифров LED (зелен T1 + червен T2) |
| Памет за настройки | Енергонезависима — запазва данните при изключване |

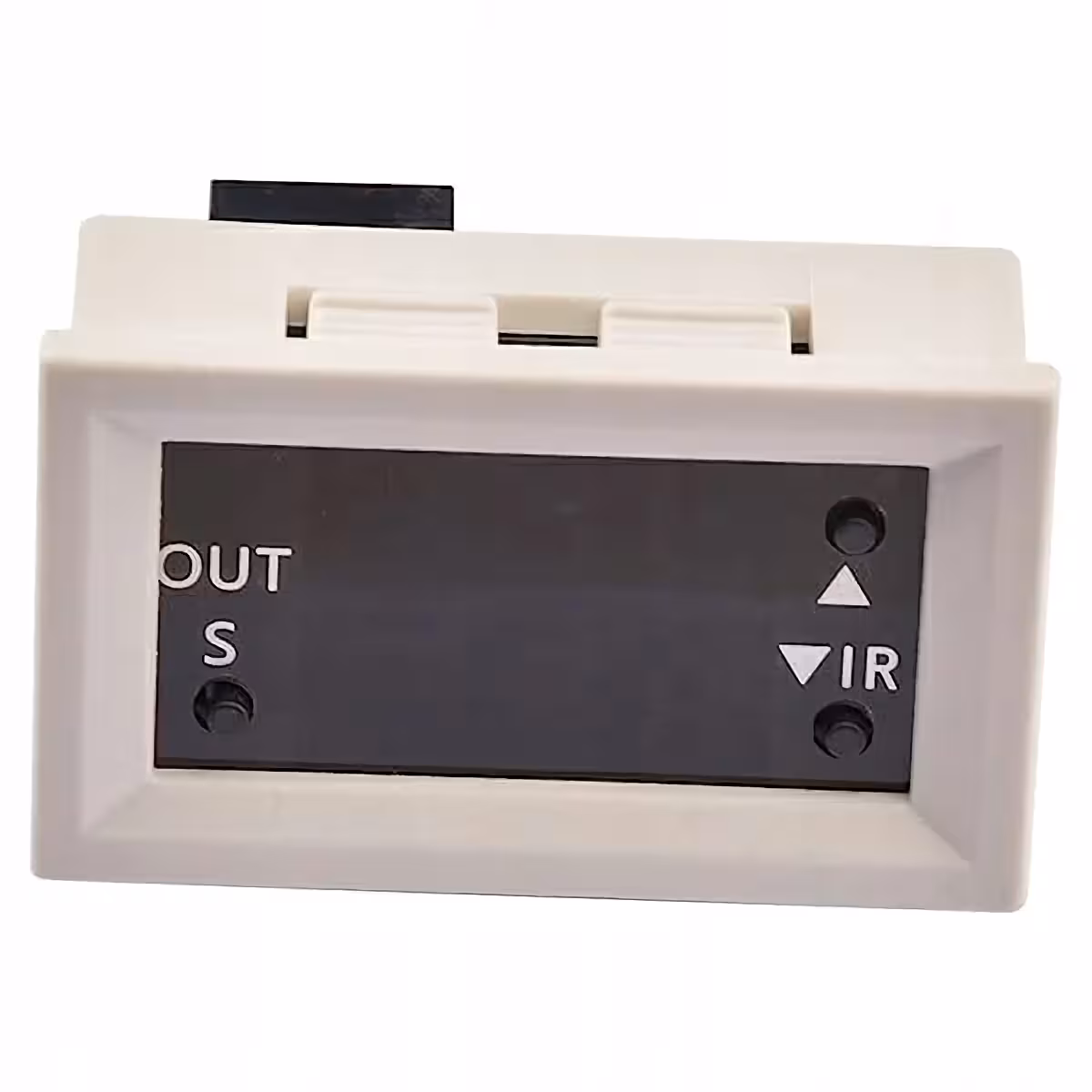

| Контролни бутони | 3 (S, △, ▽) |
| Размери на модула | 47.6 × 28.6 × 33.2 мм |
| Размери за монтаж | 45 × 26.1 мм |
Инструкции за програмиране и употреба
- Задръжте бутона „S“ за 6 секунди, за да влезете в менюто за конфигурация.
- Използвайте бутоните „△“ или „▽“, за да промените стойностите; натиснете „S“ отново, за да преминете към следващия параметър.

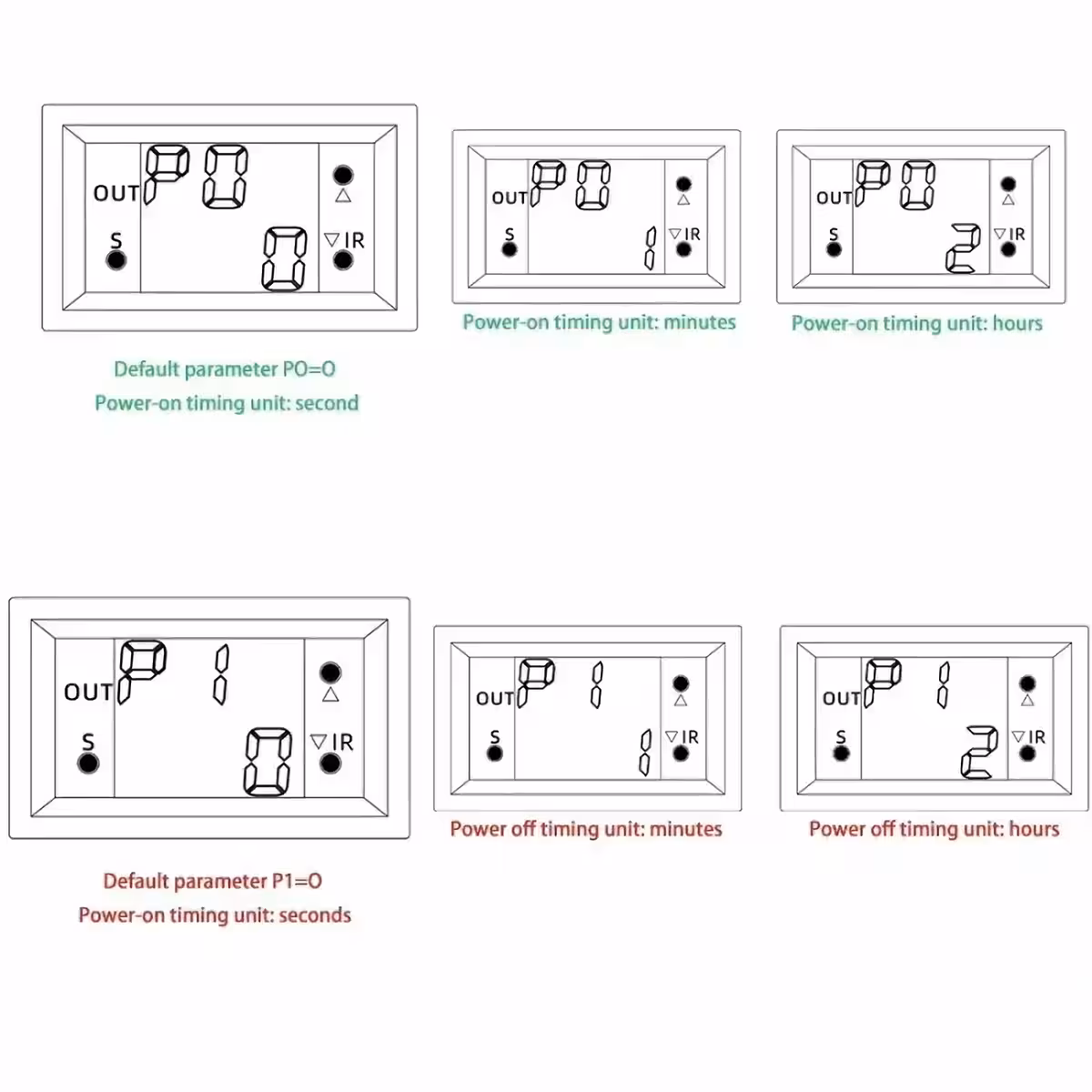

- P0 – времева единица за Време 1 (зелен дисплей): P0-0 = секунди | P0-1 = минути | P0-2 = часове.
- P1 – времева единица за Време 2 (червен дисплей): P1-0 = секунди | P1-1 = минути | P1-2 = часове.

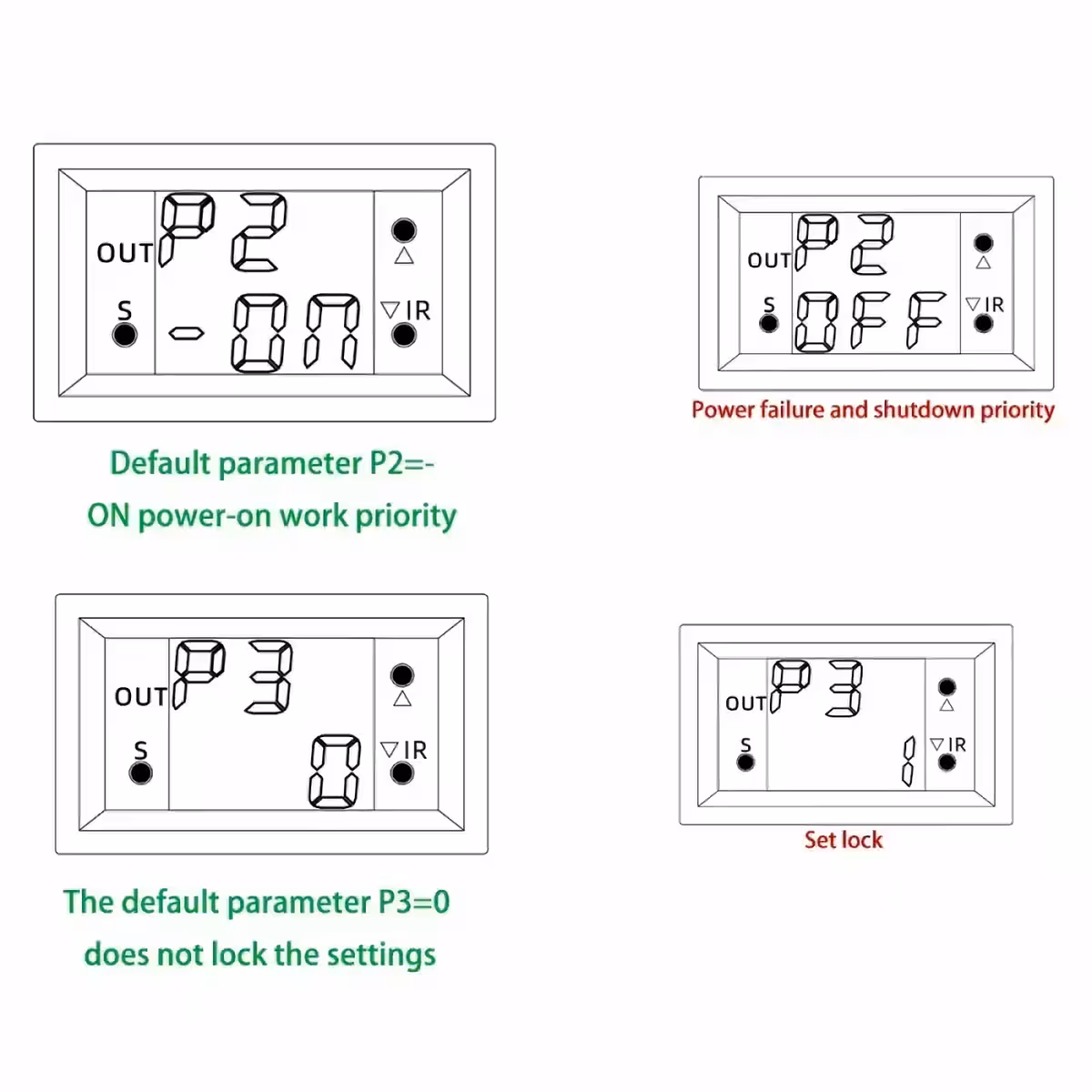

- P2 – приоритет на превключване: P2-on = приоритет включване | P2-off = приоритет изключване.
- P3 – заключване на настройките: P3-0 = отключено | P3-1 = заключено (защита срещу промени).
- Натиснете бутона „S“ два пъти, за да влезете в интерфейса за настройка на реалното време: зеленият дисплей = Време 1, червеният дисплей = Време 2.
- Пример за забавено включване: 6 секунди – задайте P1-0, зелен: 000, червен: 006.
- Пример за забавено изключване: 5 секунди – задайте P0-0, зелен: 005, червен: 000.

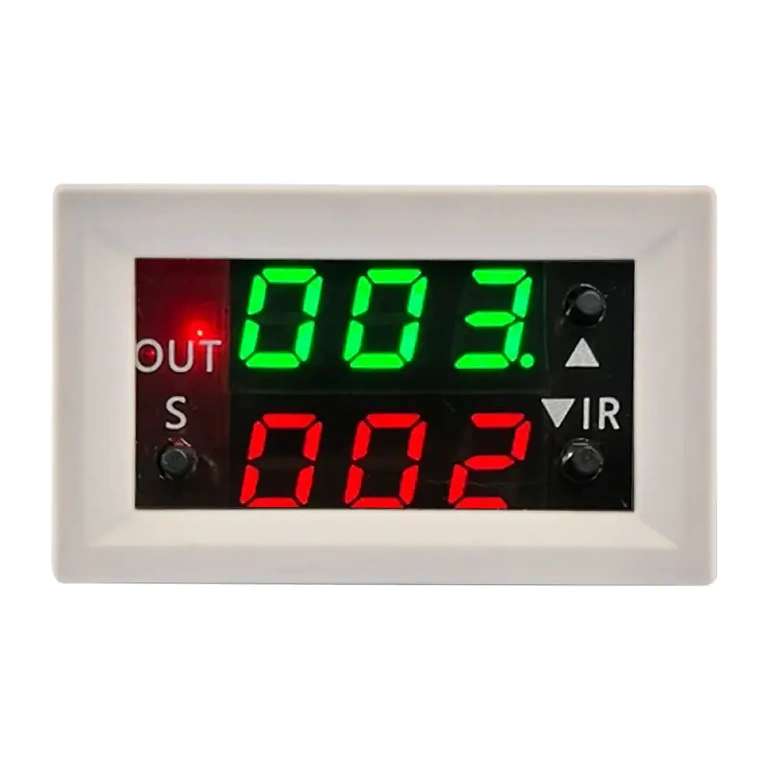

- Пример за безкраен цикъл: 3 сек включено / 2 сек изключено – задайте P0-0, P1-0, P2-ON, зелен: 003, червен: 002.
Съдържание на пакета
- 1 x Програмируем релеен таймерен модул 12V с двоен LED дисплей
Често задавани въпроси
Какво се случва с настройките при прекъсване на захранването?
Модулът разполага с енергонезависима памет, която автоматично запазва всички конфигурирани параметри. При възстановяване на захранването устройството продължава работа със същите настройки, без да е необходимо повторно програмиране.
Мога ли да използвам този модул за управление на постояннотоков двигател?
Да, вграденото реле поддържа товари до 20A, което го прави подходящо за DC двигатели, малки помпи, вентилатори или електромагнитни вентили, стига консумацията да не надвишава този лимит.
Каква е разликата между режим Delay и режим Loop?
Режимът Delay задейства релето само веднъж след зададения интервал. Режимът Loop създава безкраен повтарящ се цикъл, редувайки активно (T1) и неактивно (T2) състояние, което е полезно за периодично осветление или контрол на процеси.
Може ли модулът да се захранва с 24V или само с 12V?
Този модел е проектиран изключително за 12V DC захранване. Подаването на по-високо напрежение може да повреди необратимо веригата. За 24V е необходим специализиран модел или DC-DC понижаващ преобразувател.
Колко прецизен е таймерът?
Модулът предлага висока прецизност на ниво секунда благодарение на вградения микроконтролер. При дълги интервали (часове) грешката е пренебрежимо малка за стандартни приложения по автоматизация.
