Програмируемо реле за време 220V с двоен дисплей T1/T2 — прецизно управление без аналогови отклонения
Имате нужда от автоматизирано управление на помпа, вентилатор или напоителна система, без да следите часовника? Това програмируемо реле за време решава проблема веднъж завинаги. Просто задавате интервалите T1 и T2, избирате режима на работа и системата работи самостоятелно, ден и нощ, дори след прекъсване на захранването.
Забележка: Модулът е предназначен за монтаж от лица с базови познания по електротехника. Преди монтаж се запознайте с приложената схема на свързване.
Защо да изберете този модел? (Основни предимства):

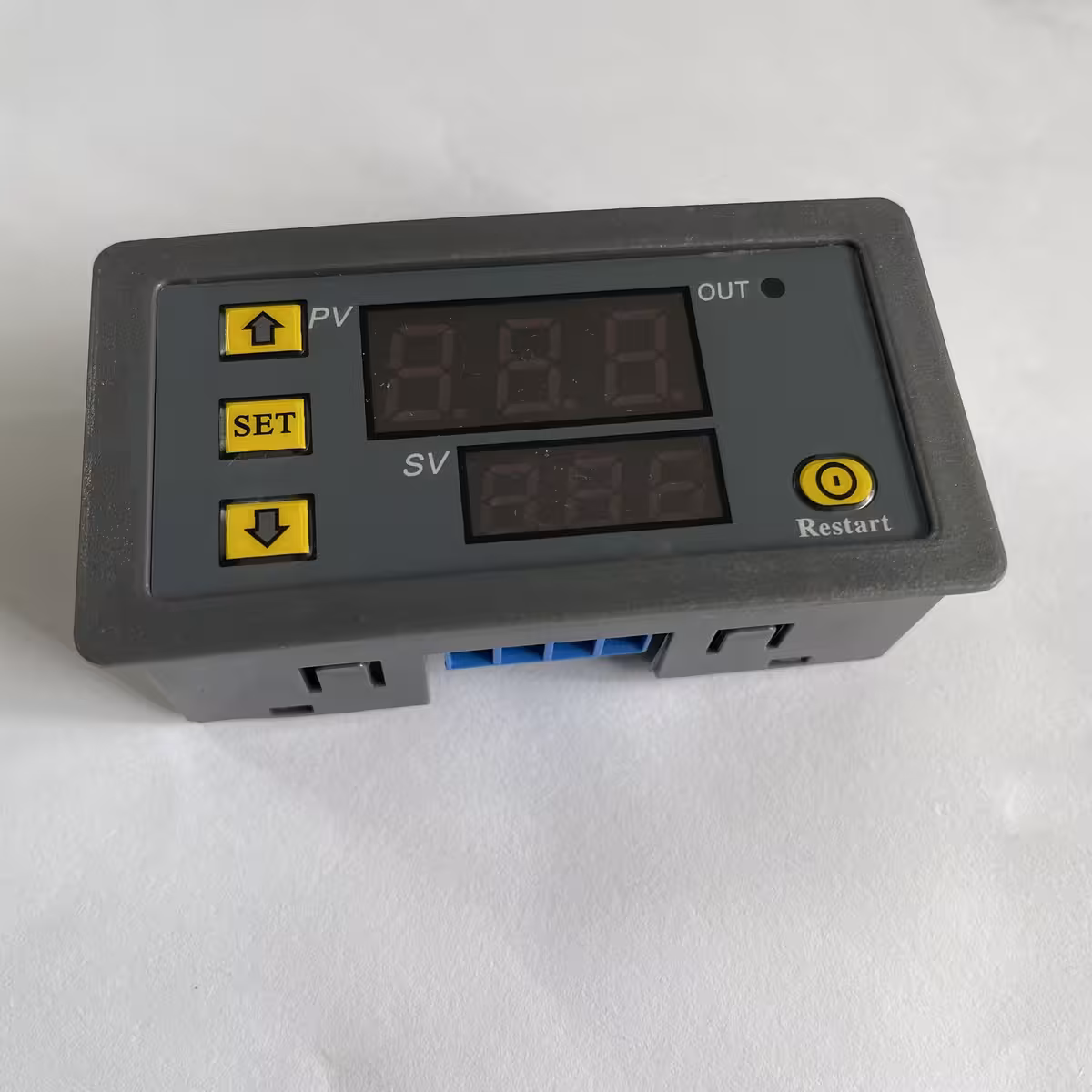

- Двоен LED дисплей T1 + T2 — виждате и променяте двата интервала едновременно, без да преминавате през сложни менюта
- 6 режима на работа — закъснение, тайминг, цикъл ON/OFF и OFF/ON, покриващи всякакви сценарии, от автоматизирано напояване до индустриални пещи
- Интервал 0–999 в секунди, минути или часове — пълна гъвкавост чрез параметър P0, без нужда от допълнителни модули
- Енергонезависима памет — T1, T2, P0 и P1 се запазват при спиране на тока; при възстановяване на захранването релето продължава точно оттам, докъдето е стигнало
- Капацитет 10A / 1500W — директно управление на помпи, вентилатори, нагреватели и осветителни системи без нужда от допълнителен контактор

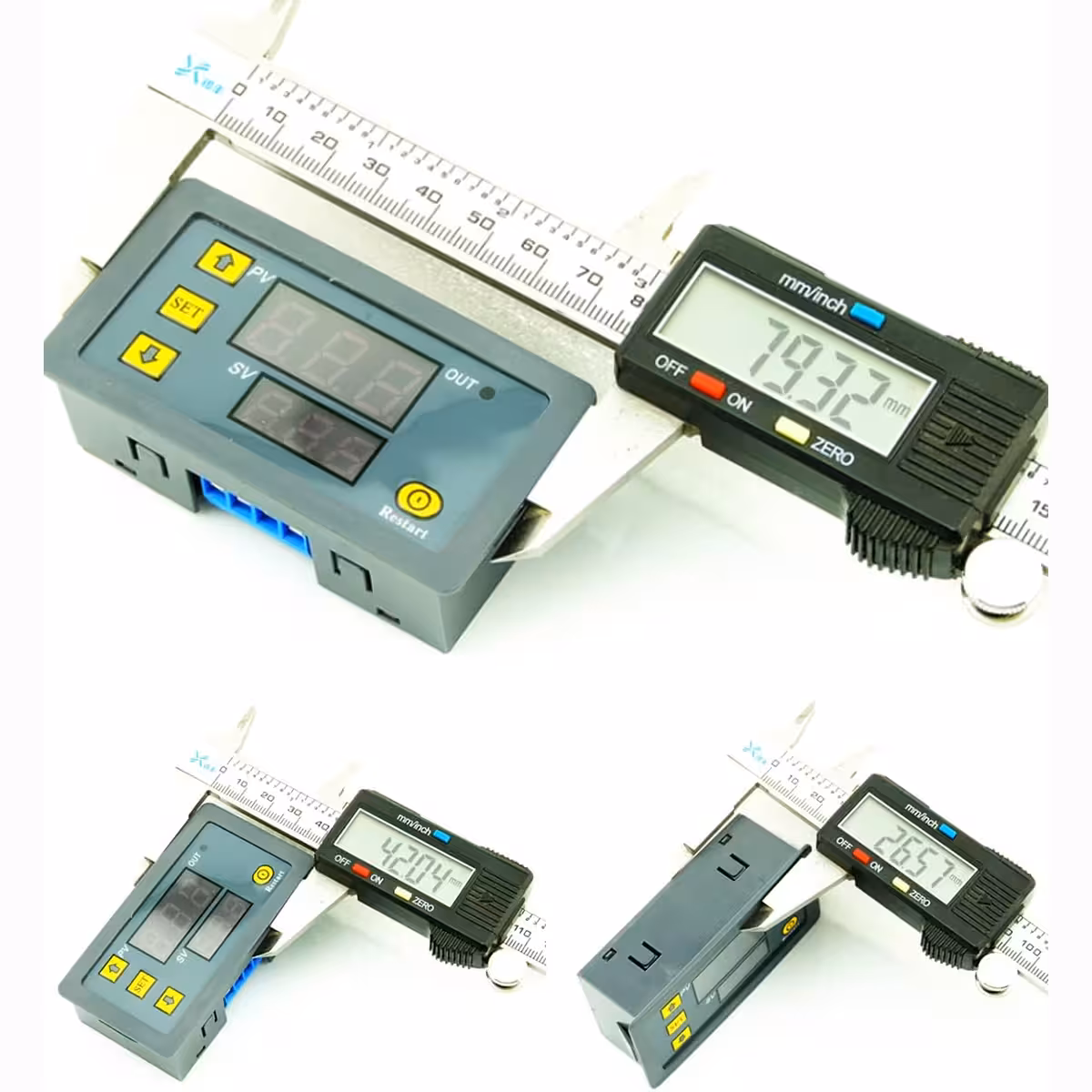

- Компактен дизайн за ел. табло — размери 79×26×43 мм с монтажен отвор 72×40 мм, подходящ за вграждане във всяко стандартно табло
Технически детайли и производителност
В основата на модула стои специализиран микроконтролер за времеви интервали, а не аналогова RC верига. Това гарантира, че зададеното време остава точно, независимо от колебанията в напрежението или температурата. Бутоните SET, + и – позволяват пълна настройка за по-малко от минута, а цикличните режими (P1-4 и P1-5) осигуряват безкрайно повторение на ON/OFF циклите без намеса. Релейният изход NO/NC осигурява съвместимост както с резистивни, така и с индуктивни товари до 1500W при 220V AC.
| Параметър | Стойност / Детайл |
|---|---|
| Захранващо напрежение | AC 220V |
| Максимален работен ток | 10A |
| Максимална комутирана мощност | 1500W |
| Интервал на таймера T1 / T2 | 0–999 секунди / 0–999 минути / 0–999 часа |
| Мерни единици (P0) | P0=0 секунди | P0=1 минути | P0=2 часа |
| Режими на работа (P1) | P1-0 до P1-5 (6 режима) |
| Памет на настройките | Енергонезависима (запазва се при спиране на тока) |
| Дисплей | Двоен LED дисплей (T1 + T2) |
| Размери на модула | 79 × 26 × 43 мм |
| Монтажен отвор | 72 × 40 мм |
| Тип изход | Релеен контакт NO/NC |
Инструкции за програмиране и употреба

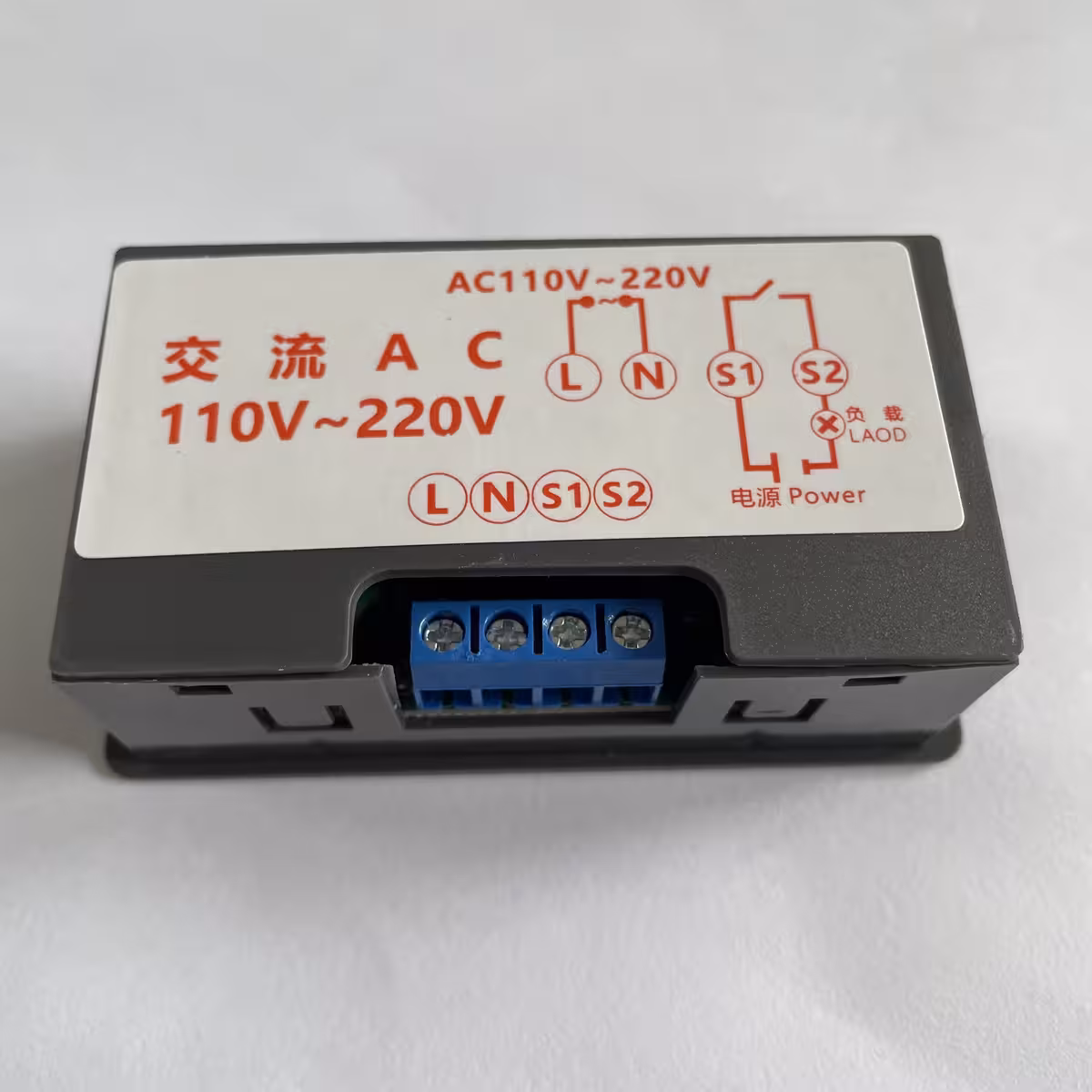

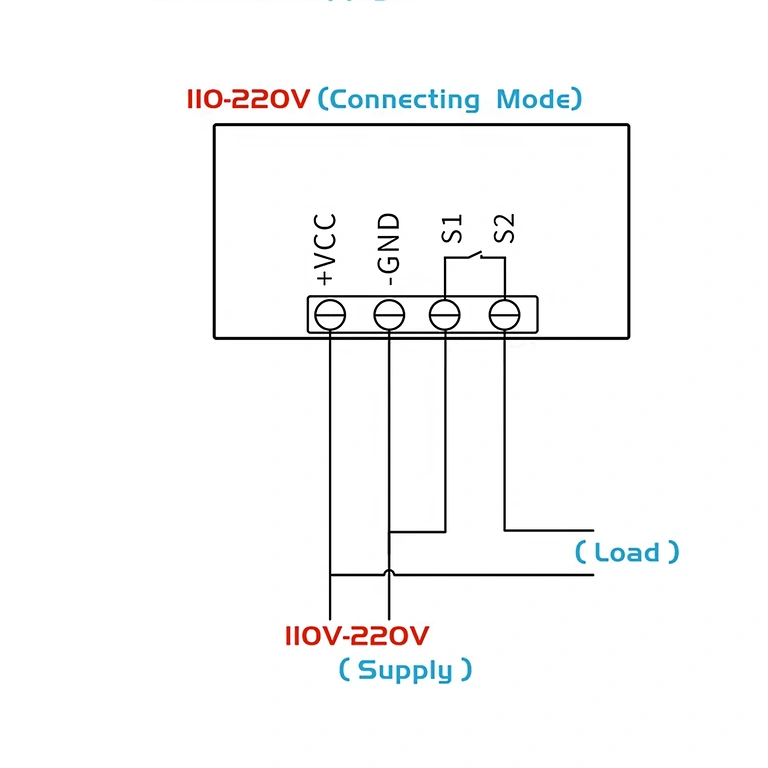

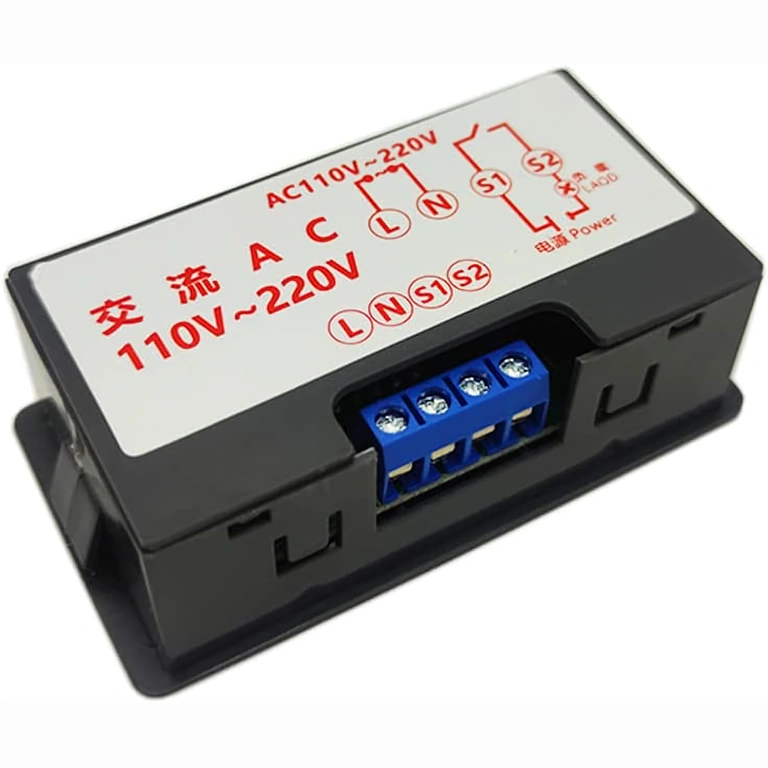

- Свържете модула съгласно електрическата схема в комплекта (L, N вход 220V; изход към товара на контактите NO/COM).
- Подайте AC 220V. Дисплеят ще покаже текущата стойност на T1.

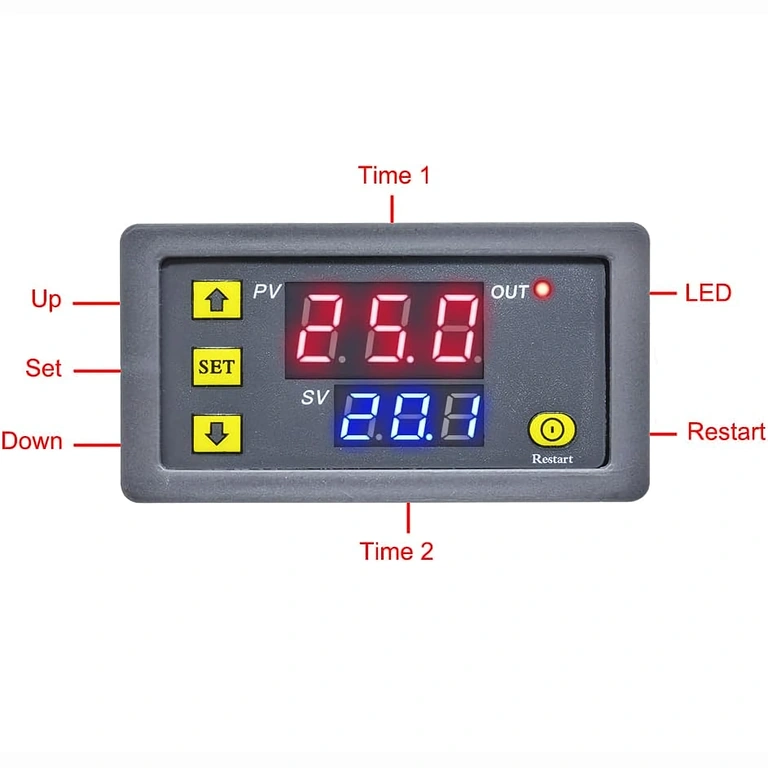

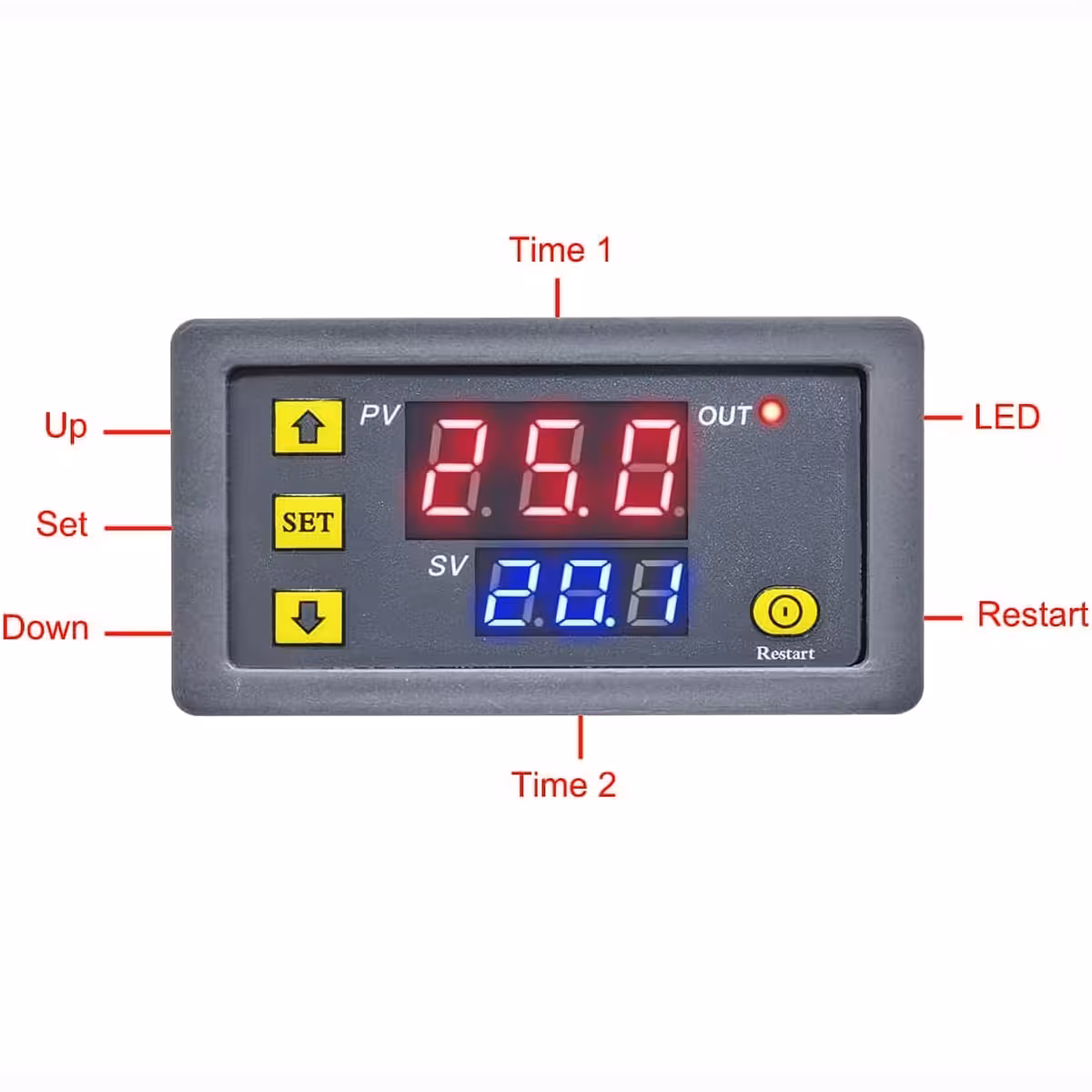

- Натиснете кратко SET, за да влезете в режим на редактиране. Активната цифра ще започне да мига.
- Използвайте бутоните + и –, за да зададете стойността за T1 (време на включване или закъснение).
- Натиснете отново SET, за да преминете към T2 и задайте желаната стойност.
- Натиснете SET за запис или изчакайте автоматичното запаметяване след няколко секунди неактивност.
- Задръжте бутона SET (3–5 секунди) за достъп до менюто с разширени параметри.
- Настройте P0 (мерна единица за време):
- P0=0 — секунди
- P0=1 — минути
- P0=2 — часа
- Натиснете кратко SET, за да преминете към P1 и изберете режима на работа:
- P1-0: след закъснение T1, релето се включва и остава включено
- P1-1: след закъснение T1, релето остава изключено
- P1-2: след T1 релето се включва; след T2 се изключва
- P1-3: след T1 релето е изключено; след T2 се включва
- P1-4: циклично повторение ON (T1) → OFF (T2) → ON (T1)…
- P1-5: циклично повторение OFF (T1) → ON (T2) → OFF (T1)…
- Натиснете SET за запис и изход от менюто. Модулът автоматично стартира с новите настройки.
Практически пример — цикъл 30 сек ON / 60 сек OFF: Задайте T1=30, T2=60, P0=0 (секунди), P1=4. Релето ще превключва автоматично: 30 секунди включено, 60 секунди изключено, безкрайно.
Съдържание на комплекта
- 1 × Дигитално програмируемо реле за време 220V (T1/T2 модул)
- 1 × Схема на свързване
Често задавани въпроси
Може ли да работи на 12V DC?
Не. Този модел е проектиран изключително за захранване с AC 220V. За нисковолтови приложения (12V, 24V DC) е необходим специализиран модел за съответното напрежение.
Губят ли се настройките при спиране на тока?
Не. Енергонезависимата памет съхранява стойностите на T1, T2 и параметрите P0/P1. При възстановяване на захранването, релето автоматично продължава работа по последните запазени настройки.
Какви товари мога да свържа към релето?
Поддържа резистивни и индуктивни товари до 10A / 1500W при 220V AC — водни помпи, вентилатори, нагреватели, LED ленти, осветление и малки електромотори. При големи индуктивни товари се препоръчва използването на допълнителен контактор.
Мога ли да задам интервал под 1 секунда?
Не. Минималната резолюция е 1 секунда. За таймиране в милисекунди е необходимо реле с по-висока прецизност.
Може ли да се вгради в ел. табло?
Да. Монтажният размер от 72×40 мм позволява директно вграждане в стандартни табла или кутии. Компактният формат (79×26×43 мм) оставя достатъчно място за останалите компоненти.
