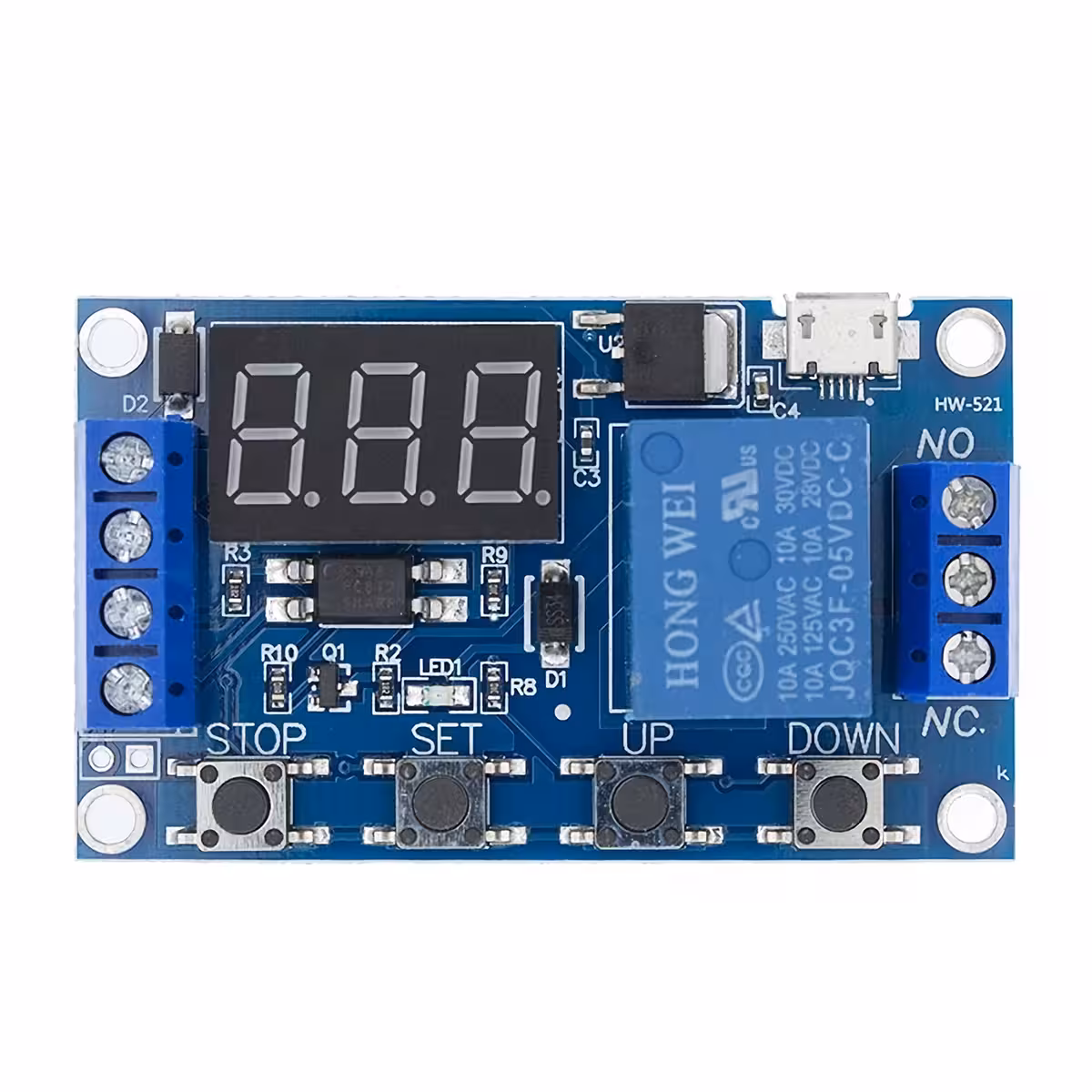

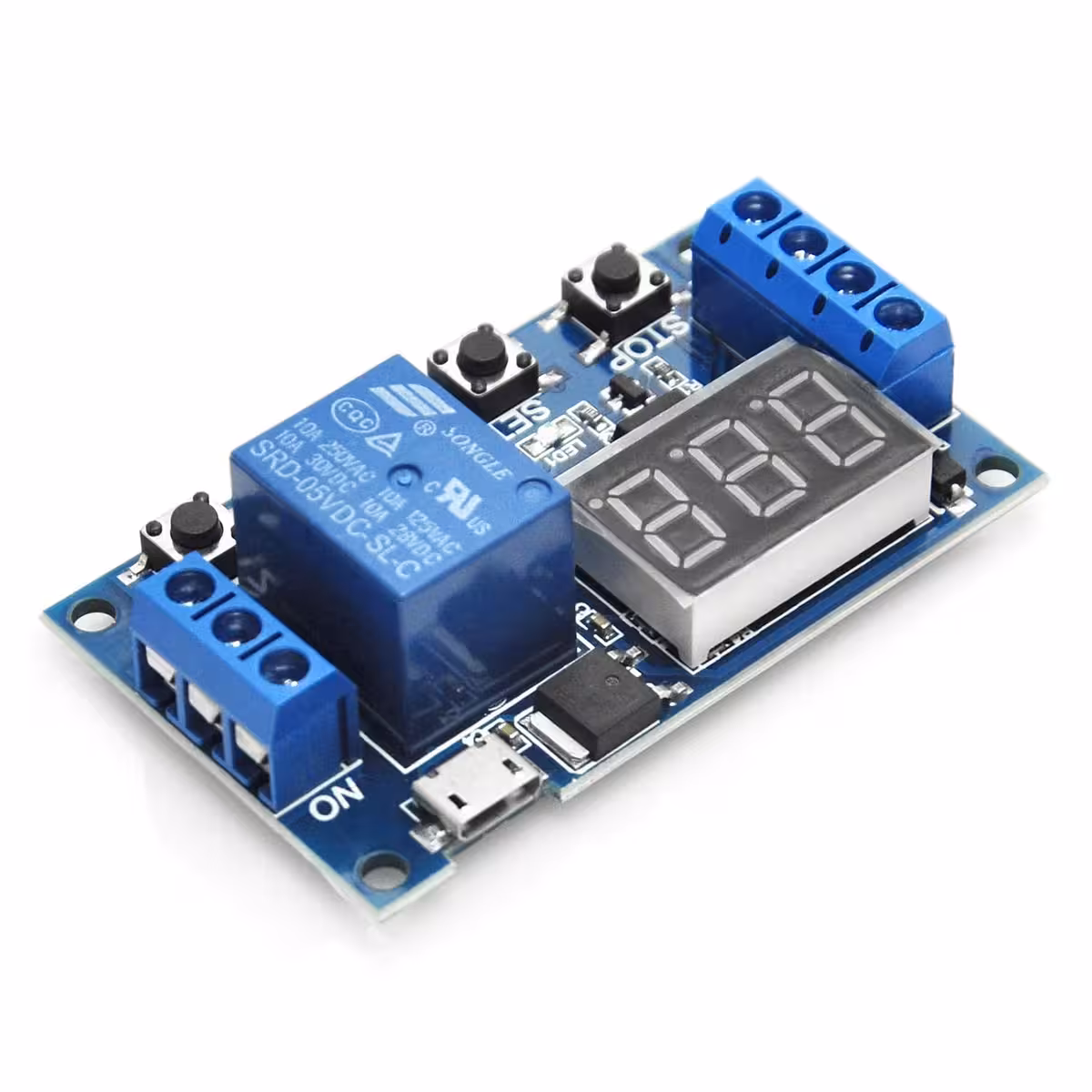

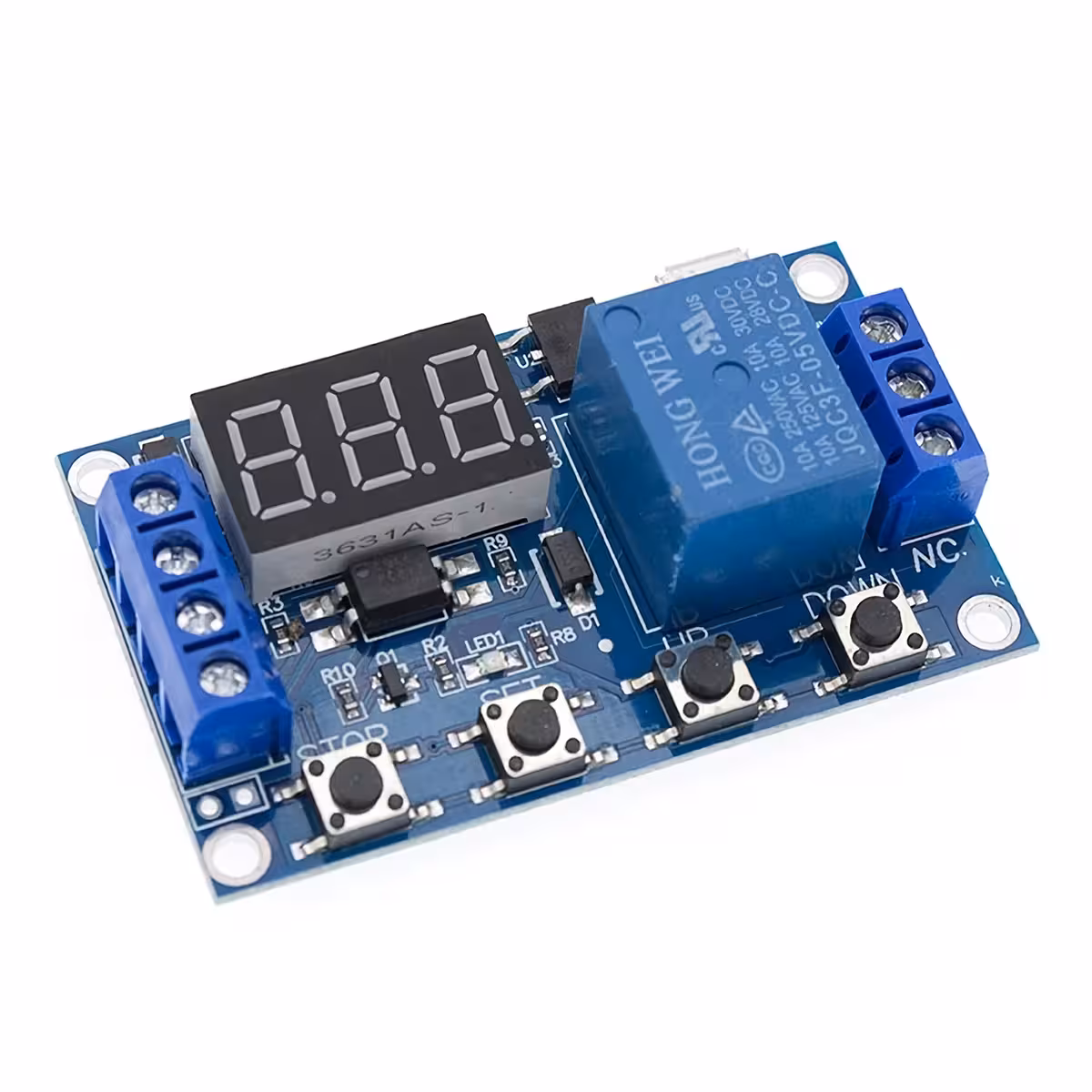

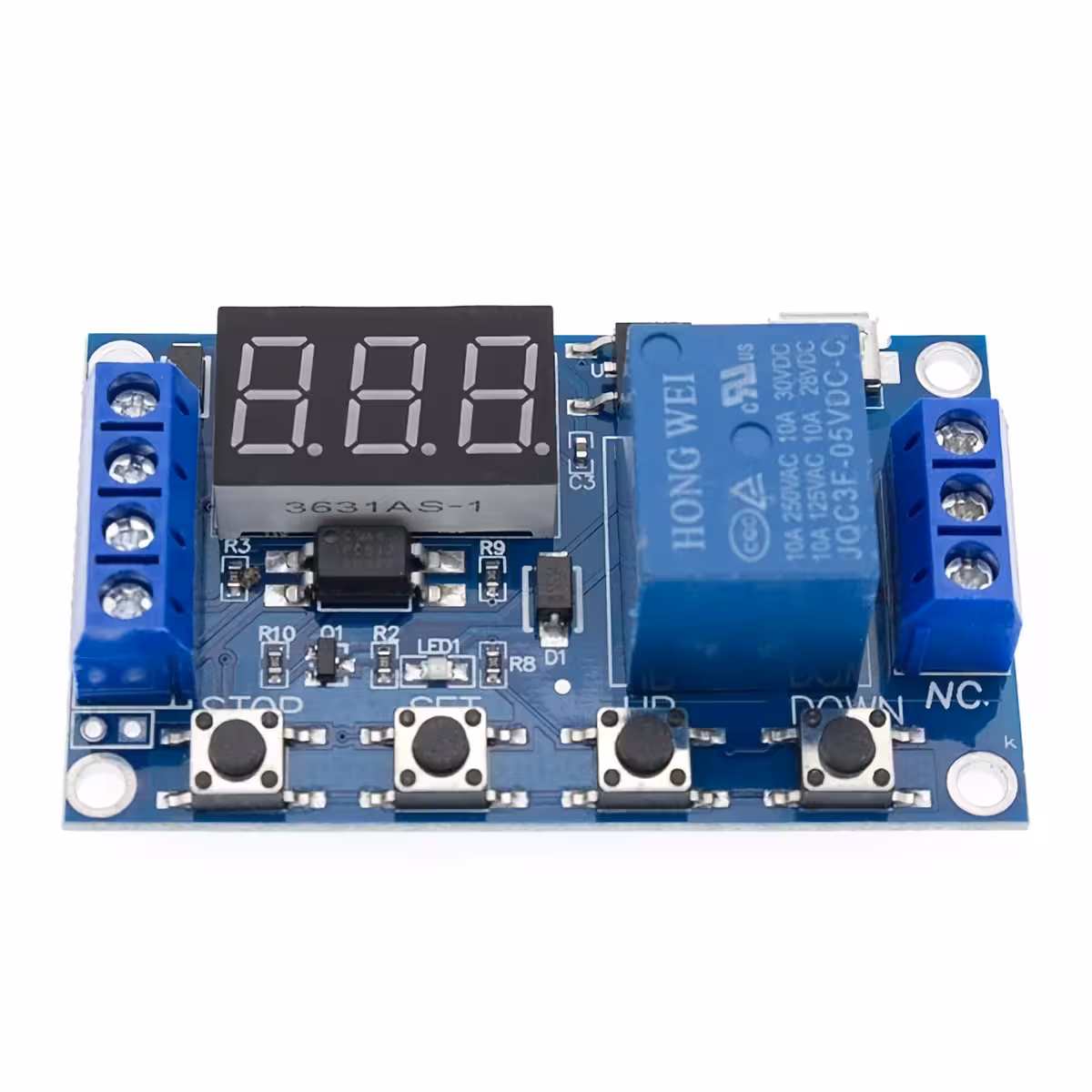

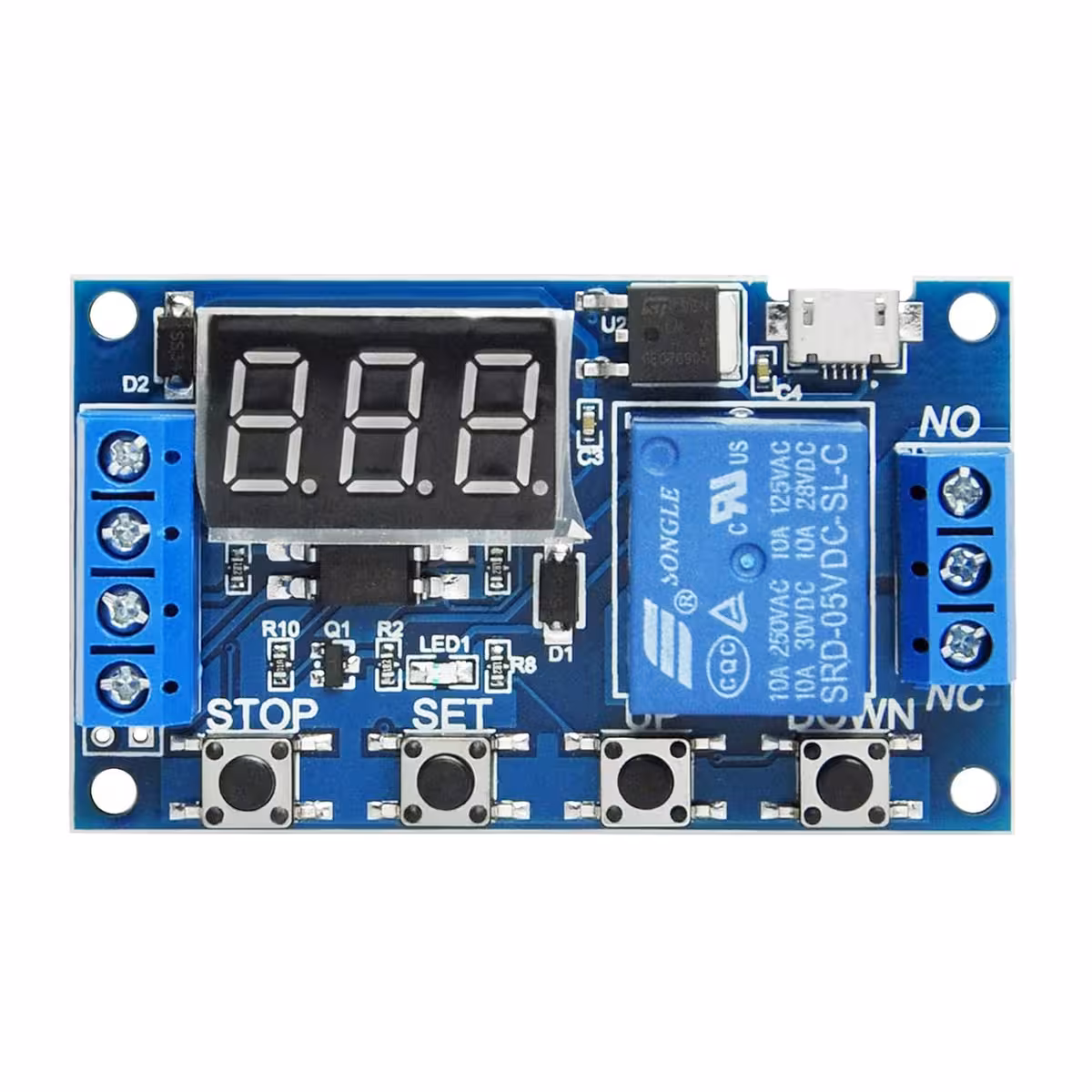

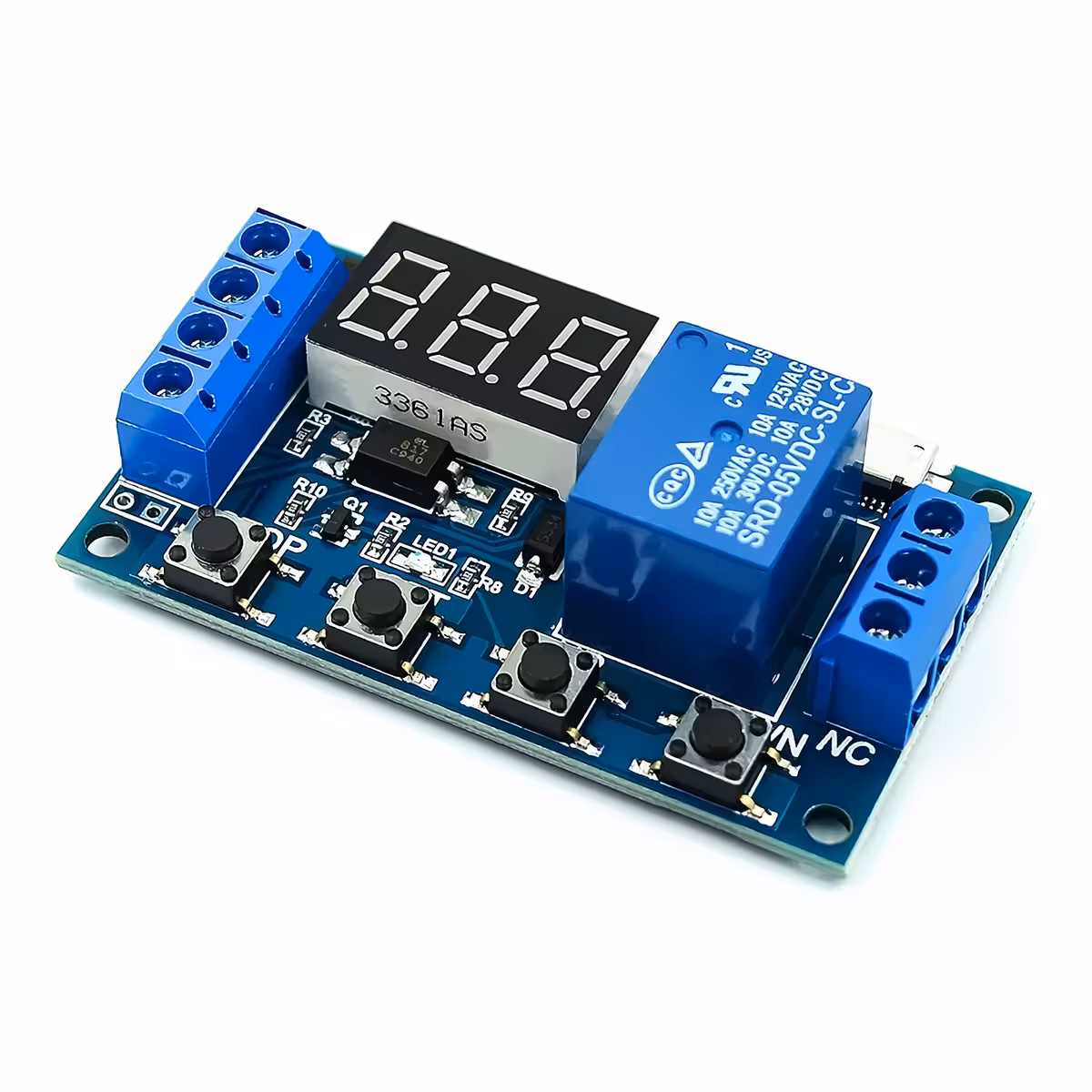

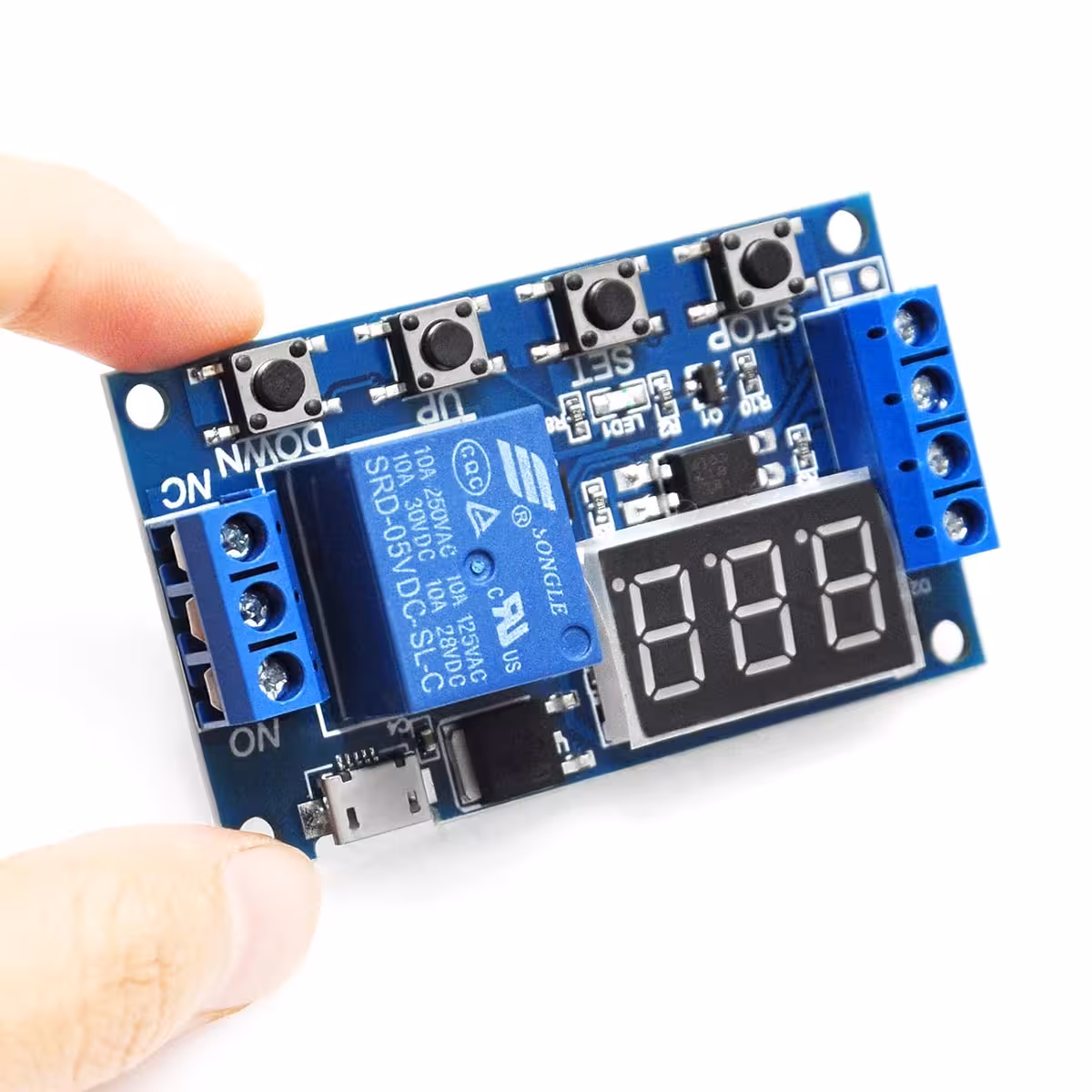

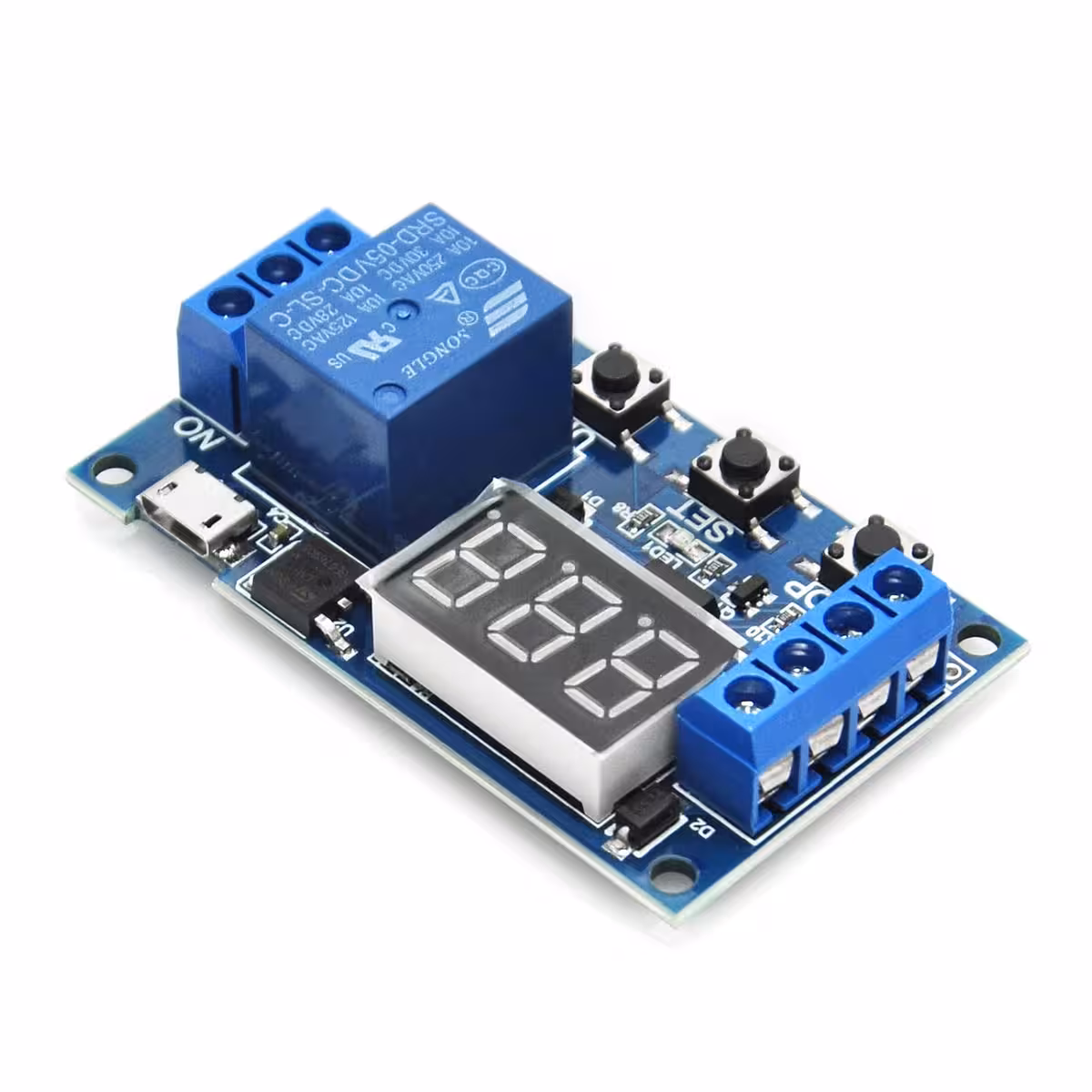

Модул реле с време за закъснение и регулируемо време, съвместим с 6–30V (възможно захранване чрез MicroUSB 5V). Идеален за индустриални и DIY приложения, които изискват реле с закъснение, управление и регулируемо време, с цифров дисплей и защита от смущения.
Основни характеристики
Захранващо напрежение: 5V (MicroUSB) или 6–30V DC
Тригер: High Level 3–24V
Изходна способност: до 30VDC 5A или 220VAC 5A
Оптоизолация: повишава имунитета към смущения и запазва настройките
Резолюция на времето: регулируемо 0.1 s – 999 min
Цифров дисплей: броене нагоре или надолу, индикатор на състоянието
Размери: 62 × 38 × 17 mm
Предимства
Интуитивна настройка — бутоните SET / UP / DOWN / STOP за бърза конфигурация
Надеждна работа в електрически шумни среди благодарение на оптоизолацията
Множество режими (P1–P4) за гъвкавост при автоматизация
Постоянна памет на параметрите след настройка
Компактен и лесен за интегриране в панели или DIY проекти
Технически спецификации
Параметър
Детайл
Захранващо напрежение
5V MicroUSB или 6–30V DC
Тригер
High Level 3–24V
Тип изолация
Оптоизолация
Комутируем ток
≤ 5A (до 30VDC или 220VAC)
Времеви интервал
0.1 s – 999 min (избираемо)
Режими
P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Размери
62 × 38 × 17 mm
Резолюция на дисплея
0.1 s / 1 s / 1 min (избираема чрез десетичната позиция)
Режими на работа (детайлно)
P1 — Pulse ON (OP)
При получаване на сигнал релето се включва за продължителността на OP, след което се изключва. Подрежими:
P1.1 — игнорира повторни сигнали по време на OP
P1.2 — повторен сигнал рестартира таймера OP
P1.3 — сигнал за нулиране спира релето и таймера
P2 — Delay then ON
При сигнал модулът изчаква CL, след това активира релето за OP, след което го изключва.
P3 — Loop (цикл ON/OFF)
P3.1 — стартира цикъла ON/OFF при сигнал; P3.2 — стартира цикъла автоматично при захранване без сигнал. Броят на циклите (LOP) е регулируем или неограничен.
P4 — Hold then Delay
Релето остава активно докато сигналът присъства. При изчезване на сигнала започва броенето на OP; след изтичане се изключва. По време на сигнала таймерът се нулира.
Настройка на параметрите (стъпка по стъпка)
Уверете се, че модулът има правилно захранване (5V MicroUSB или 6–30V на конекторите).
В основния интерфейс натиснете и задръжте SET за 2s, за да влезете в менюто за избор на режим.
Използвайте UP/DOWN за избор на P1–P4; кратко натискане на SET за редактиране на параметрите OP / CL / LOP.
След настройка задръжте SET за 2s, за да запазите и върнете основния интерфейс.
Използвайте STOP за бърза смяна на състоянието ON/OFF (функция за аварийно спиране).
Как да изберете времевия интервал
Кратко натискане на STOP в менюто за настройка премества десетичната запетая и избира резолюцията (0.1 s / 1 s / 1 min). Пример: OP = 03.2 показва 3,2 секунди.

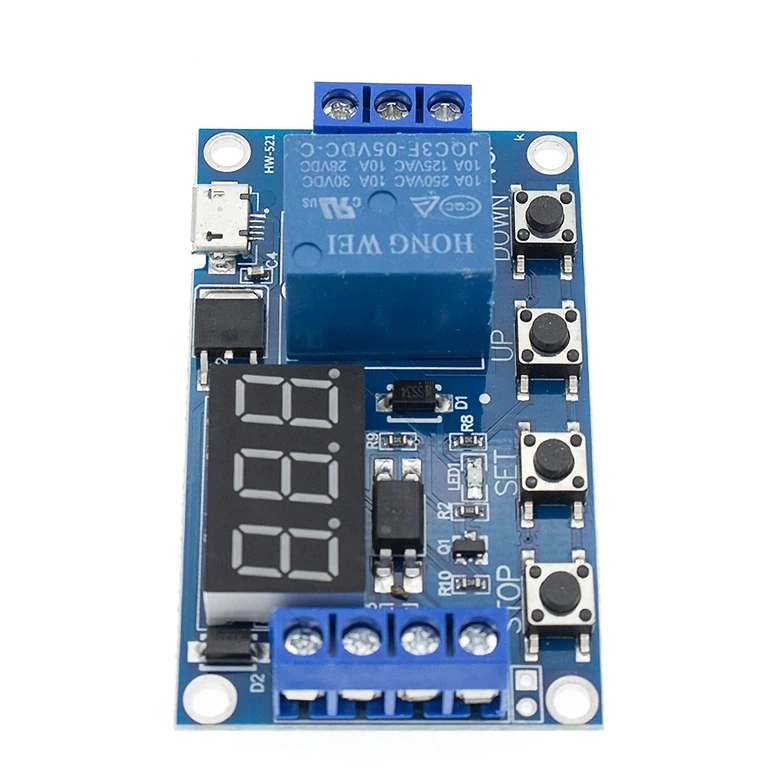

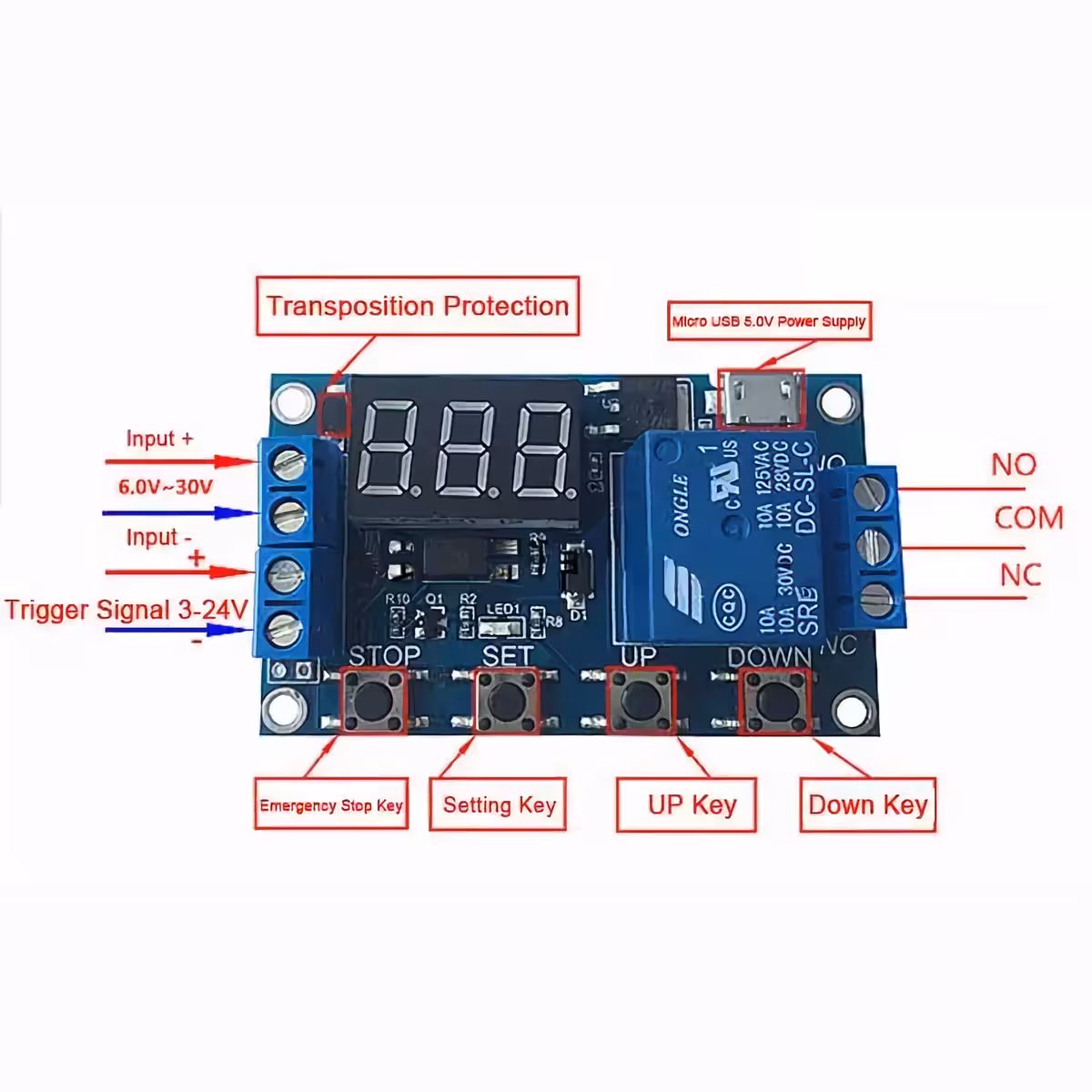

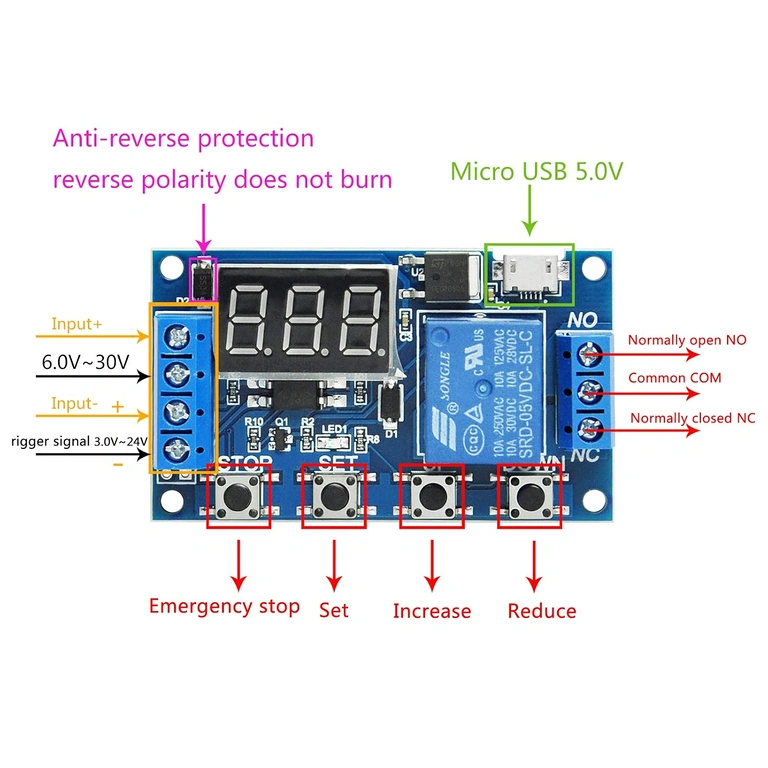

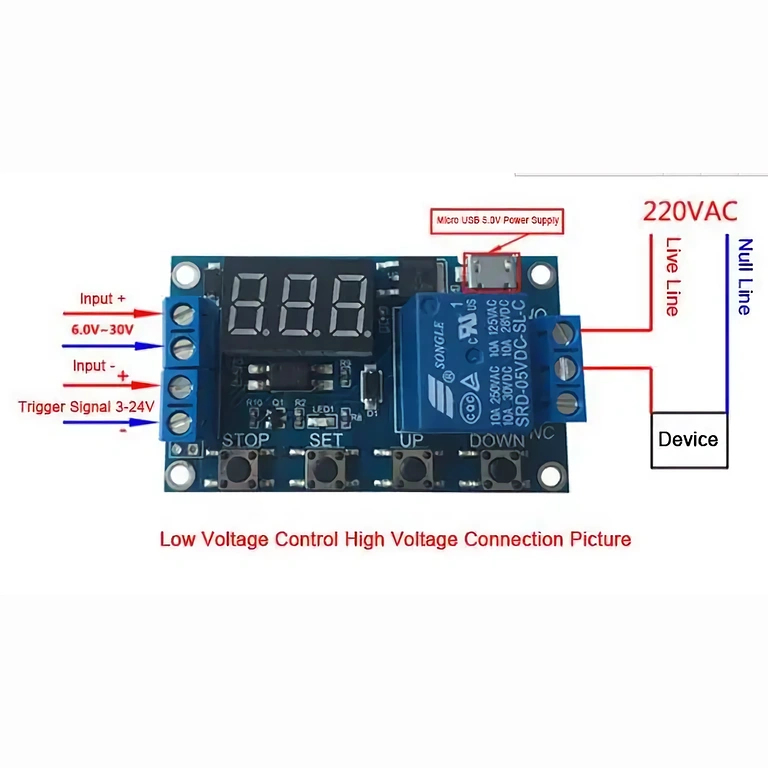

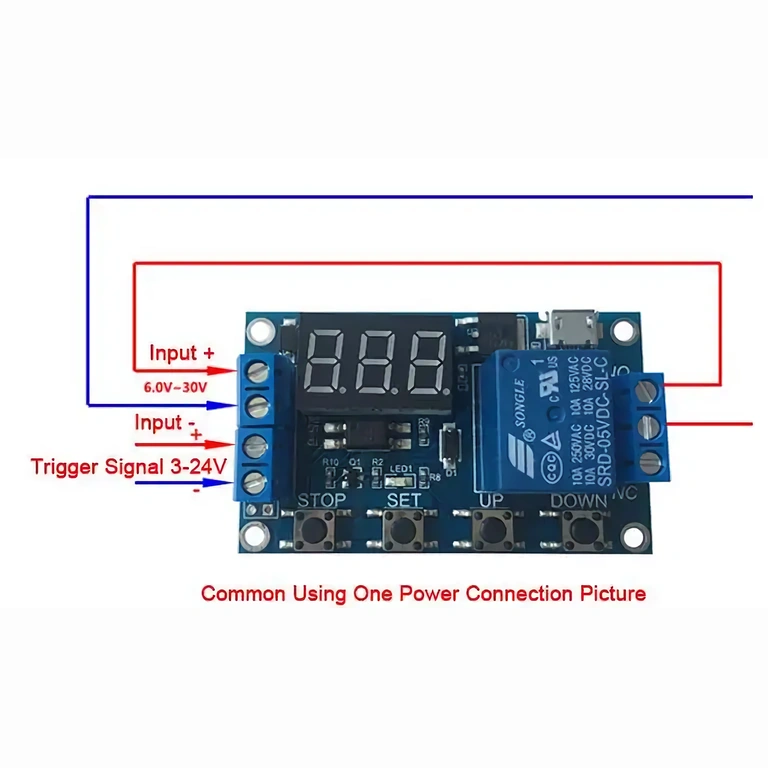

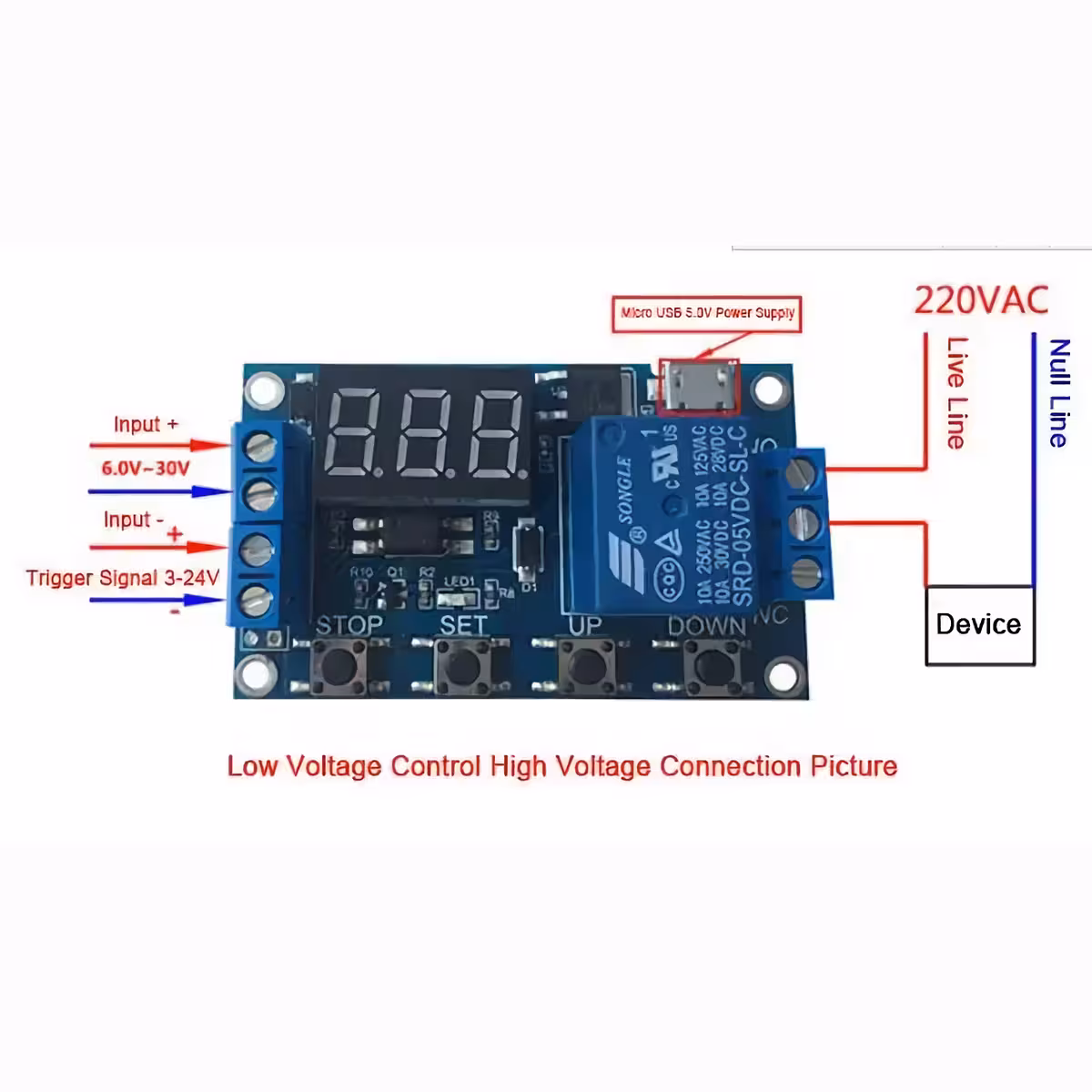

Предупреждения и свързване
Внимавайте за контактите на релето — те са пасивни; неправилното свързване може да доведе до опасност при високо напрежение (220VAC).
Пиновете на релето са изложени — избягвайте директен контакт по време на работа.
По избор свържете масата на сигнала към масата на системата само ако спецификациите на проекта позволяват.
Препоръчителни приложения
Индустриална и домашна автоматизация
Контрол на малки мотори, помпи и клапани (спазвайте макс. ток)
DIY системи с Arduino / PLC за таймерно управление
Проекти, които изискват реле с закъснение и дисплей за мониторинг
Често задавани въпроси
Може ли да се захранва чрез MicroUSB?
Да — MicroUSB 5V се поддържа; алтернативно 6–30V на конекторите.
Какъв е максималният ток на контакта?
До 5A при 30VDC или 220VAC (проверете условията на натоварване и коефициента на мощност).
Минимален времеви интервал?
0.1 s (в зависимост от десетичната позиция) до 999 минути.
Техническа бележка
Модулът включва оптоизолация, постоянна памет на параметрите и поддръжка на множество режими на работа (P1–P4). Препоръчва се за потребители, които се нуждаят от реле с закъснение, управление и регулируемо време, с видим дисплей и прецизен контрол.
