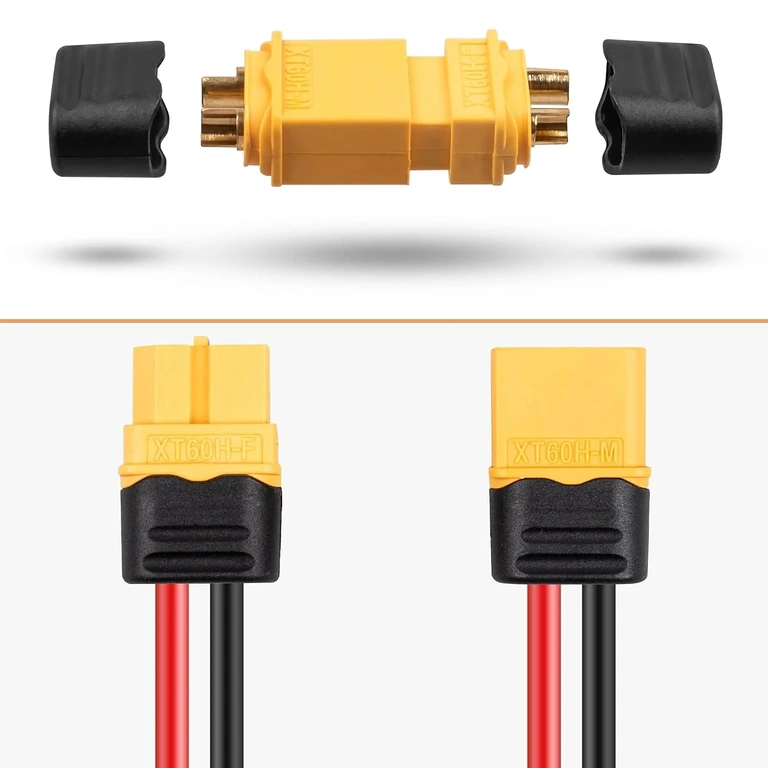

Конектори XT60H – Комплект от 5 чифта с позлатени контакти и ниско съпротивление от 0.5 mΩ за приложения с висок ток
Лошите връзки водят до сериозни проблеми: загуба на мощност, прегряване и изгорели контакти. Ако работите с LiPo, LiFePO₄ или Li-Ion батерии при токове от 30–60A, имате нужда от конектори XT60H, които гарантират надеждност. Комплектът от 5 чифта (мъжки + женски) предлага контакти от позлатена мед, вътрешно съпротивление от едва 0.5 mΩ и корпус от PA найлон, устойчив на температури до 120°C. Това е идеалното решение за дронове, електрически тротинетки, електрически велосипеди или RC проекти, където надеждността е от критично значение.
Забележка: Конекторите XT60H са напълно съвместими механично и електрически със стандартните XT60 — могат да се използват заедно без никакви модификации.
Защо да изберете този модел? (Основни предимства):
- Контакти от позлатена мед — осигуряват контактно съпротивление от само 0.5 mΩ и не се окисляват с времето, за разлика от калайдисаните контакти при класическите XT60.
- 60A постоянен ток (MC) — издържат на натоварванията при батерии за електрически тротинетки и велосипеди без риск от прегряване.
- Защита срещу обратна полярност — асиметричната форма прави невъзможно погрешното свързване, предотвратявайки къси съединения и повреди по BMS системата.
- 1000 цикъла на включване/изключване — силата на захващане от 3 кг поддържа връзката стабилна дори след стотици цикли на употреба.
- Температурна устойчивост от -20°C до +120°C — корпусът от PA найлон не се деформира дори при екстремни зимни условия или в близост до нагряващи се компоненти.
- Комплект от 5 чифта — достатъчно количество за няколко проекта едновременно или за поддържане на резервни части.
Технически детайли и производителност
Системата за контакт с еластична пружина от позлатена мед осигурява здраво захващане от 3 кг — връзката не се разхлабва дори при интензивни вибрации, характерни за тротинетките или агресивното пилотиране на дронове. Вътрешното съпротивление от 0.5 mΩ означава, че при 60A загубата на мощност в конектора е под 2W — практически пренебрежимо малко в сравнение с евтините алтернативи със съпротивление от 5–10 mΩ. Препоръчителният кабел е 12AWG, който е оптимално оразмерен за максималния ток, а теглото от 7.72 г на конектор ги прави подходящи дори за приложения, където всеки грам е от значение.

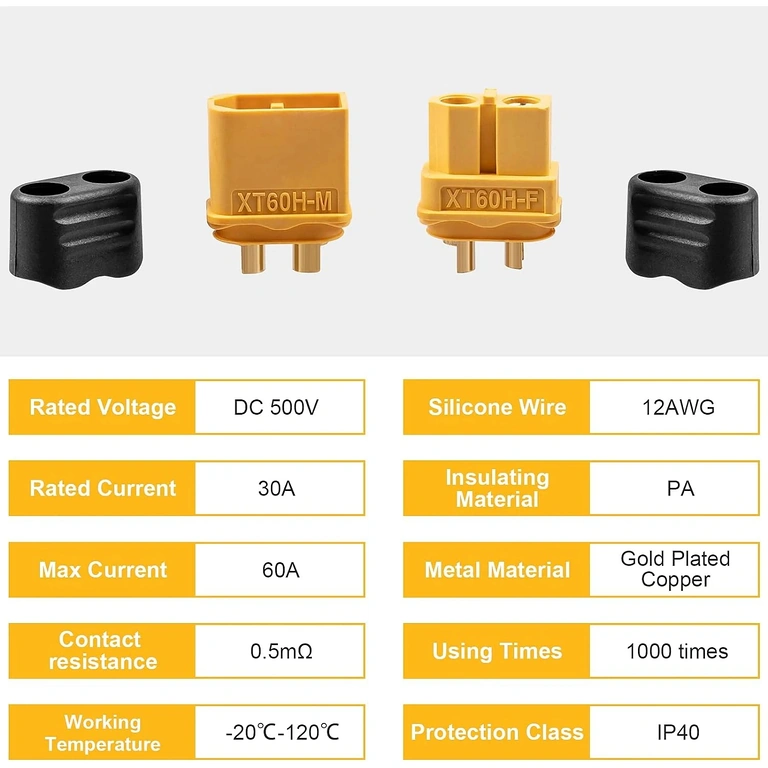

| Параметър | Стойност / Детайл |
|---|---|
| Тип конектор | XT60H мъжки + женски |
| Материал на вътрешния контакт | Позлатена мед |
| Материал на корпуса | Найлон / PA (термоустойчив) |
| Вътрешно контактно съпротивление | 0.5 mΩ |
| Максимален ток (RC) | 30A |
| Максимален постоянен ток (MC) | 60A |
| Работна температура | -20°C ~ +120°C |
| Тегло на конектор | 7.72 г |
| Сила на издърпване | 3 кг / 600 сек. |
| Препоръчителен кабел | 12AWG |
| Живот | До 1000 цикъла на включване/изключване |
| Съвместимост с батерии | LiPo, LiFePO₄, Li-Ion |
| Съвместимост с конектори | Стандартни XT60 (механично и електрически) |

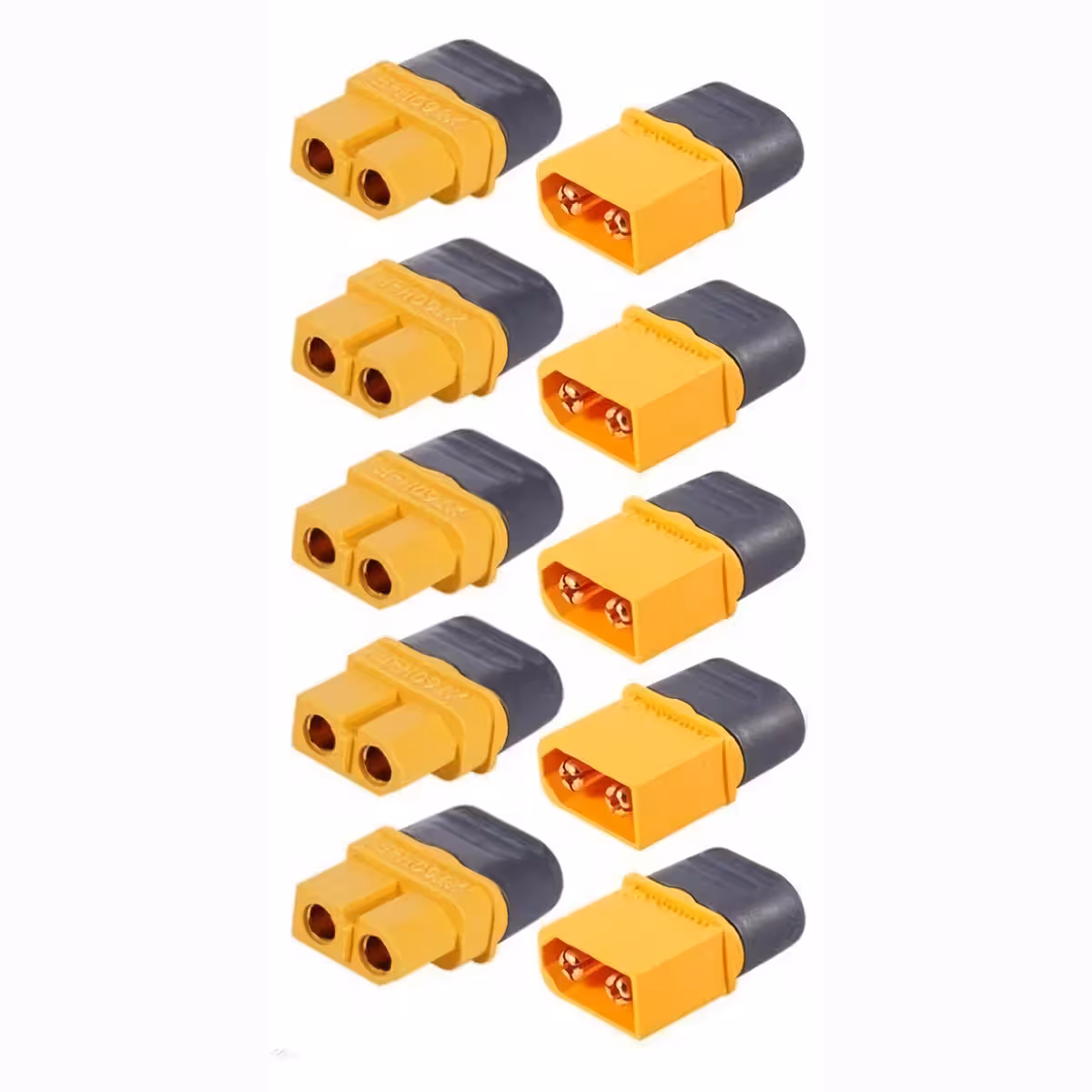

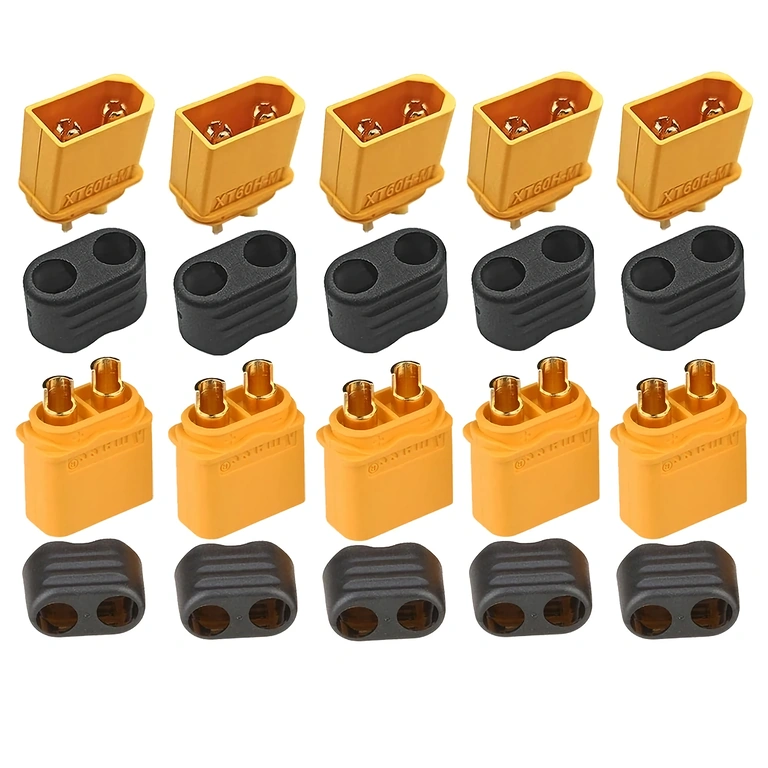

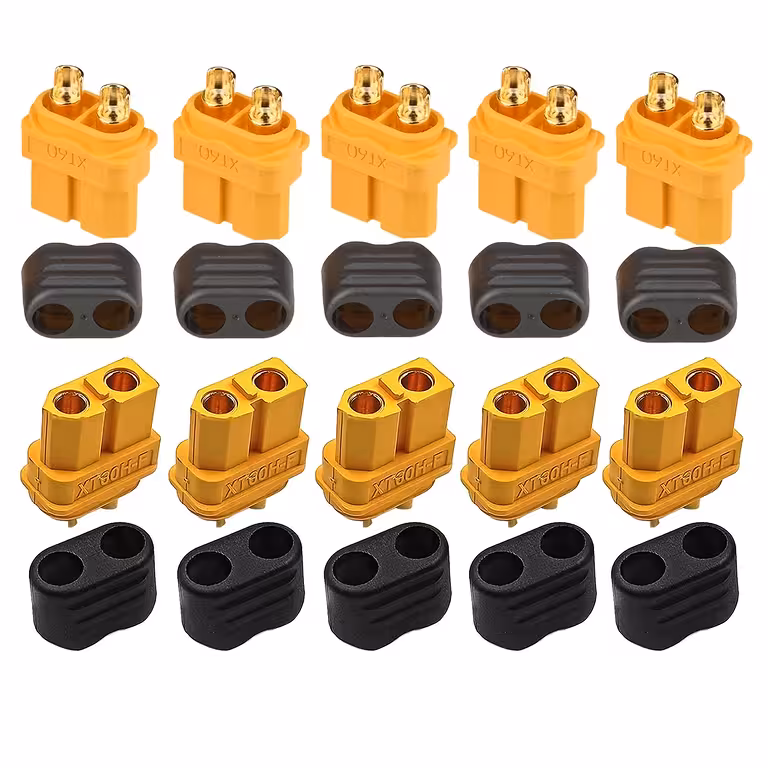

Съдържание на опаковката

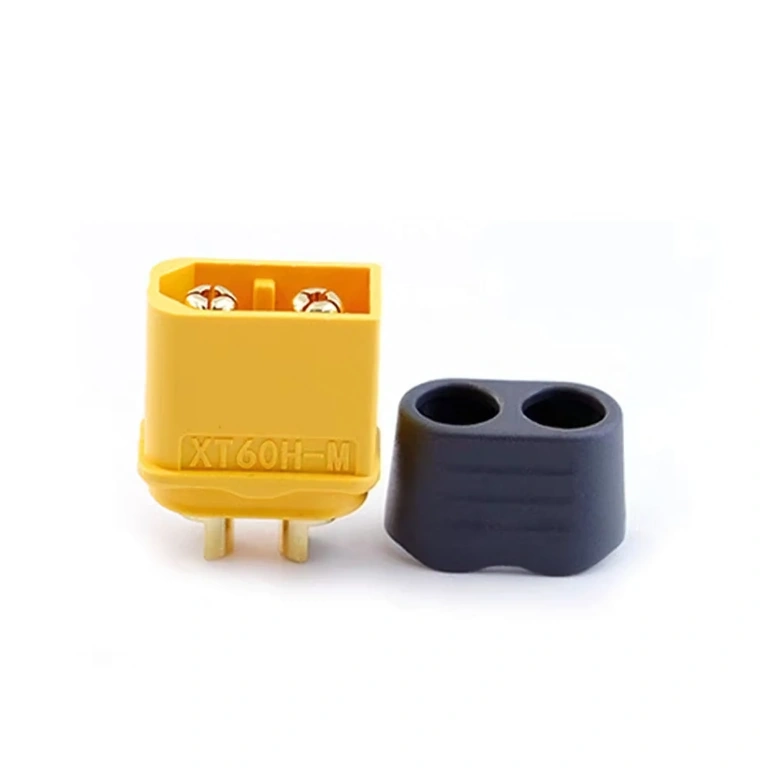

- 5 x XT60H мъжки конектор (male)
- 5 x XT60H женски конектор (female)
Често задавани въпроси
Каква е реалната разлика между XT60 и XT60H?
XT60H разполага с позлатени медни контакти, за разлика от калайдисаните при стандартния модел. Резултатът е по-ниско вътрешно съпротивление, липса на окисляване с времето и корпус от PA найлон с по-висока термоустойчивост. Двата типа конектори са напълно съвместими и могат да се комбинират без проблем.
Работят ли с LiFePO₄ или Li-Ion батерии, или само с LiPo?
Да. Конекторът XT60H е универсален за всички видове литиеви батерии: LiPo, LiFePO₄ и Li-Ion, включително в системи с BMS. Съвместимостта зависи от работния ток и напрежението, а не от химичния състав на клетката.
Какво сечение на кабела да използвам с тези конектори?
Препоръчителното сечение е 12AWG, което е оразмерено за 60A постоянен ток. При RC приложения под 30A може да се използва и 14AWG, но за максимална термична безопасност препоръчваме 12AWG.
Как правилно да запоя конекторите XT60H към кабела?
Използвайте поялник с мощност поне 60W и припой с флюс. Поставете оголения кабел в отвора на конектора, добавете припой в кухината и загрейте равномерно, докато припоят се разтече напълно. Работете бързо — прегряването на найлоновия корпус може да деформира конектора.
