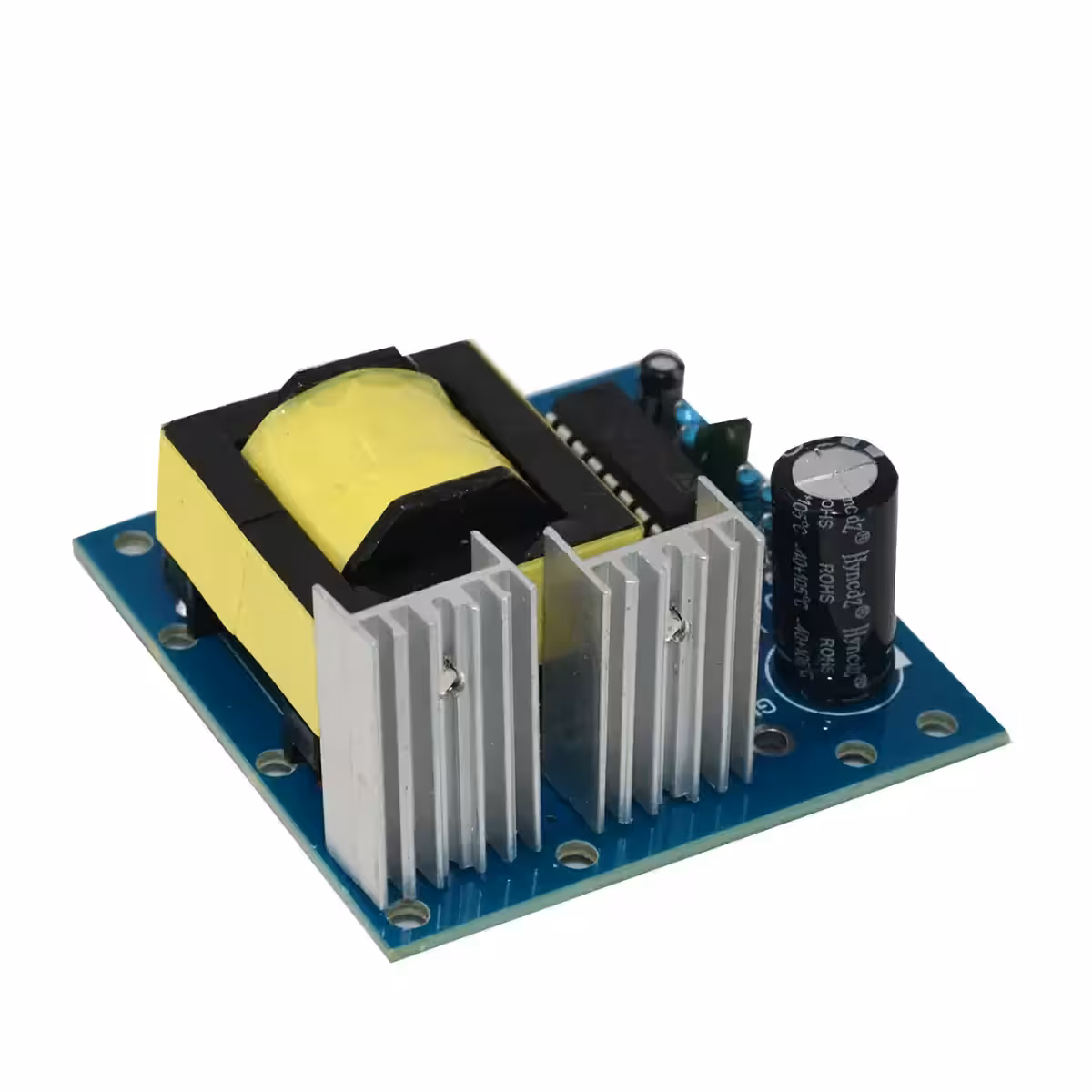

Инверторен модул 12V–220V 150W: 9 конфигурируеми напрежения в един компактен модул
Нуждаете се от променливо напрежение за вашия DIY проект, директно от акумулатора на автомобила или лабораторно захранване? Този инверторен модул 12V–220V 150W ви дава точно това — без нужда от допълнителни компоненти или сложни хардуерни модификации. Всичко се постига чрез лесно пренареждане на изходните пинове.
Забележка: Това е инвертор с правоъгълна вълна (Square Wave), а не с чиста синусоида. Не се препоръчва за hi-fi аудио техника, електродвигатели или прецизни измервателни уреди. За по-чувствителни приложения конфигурациите от 175V–200V частично компенсират изкривяванията спрямо синусоидален сигнал.
Защо да изберете този модел? (Основни предимства):
- 9 избираеми изходни напрежения — от 20V до 220V AC, чрез свързване на пиновете V0–V5, без нужда от допълнителни елементи

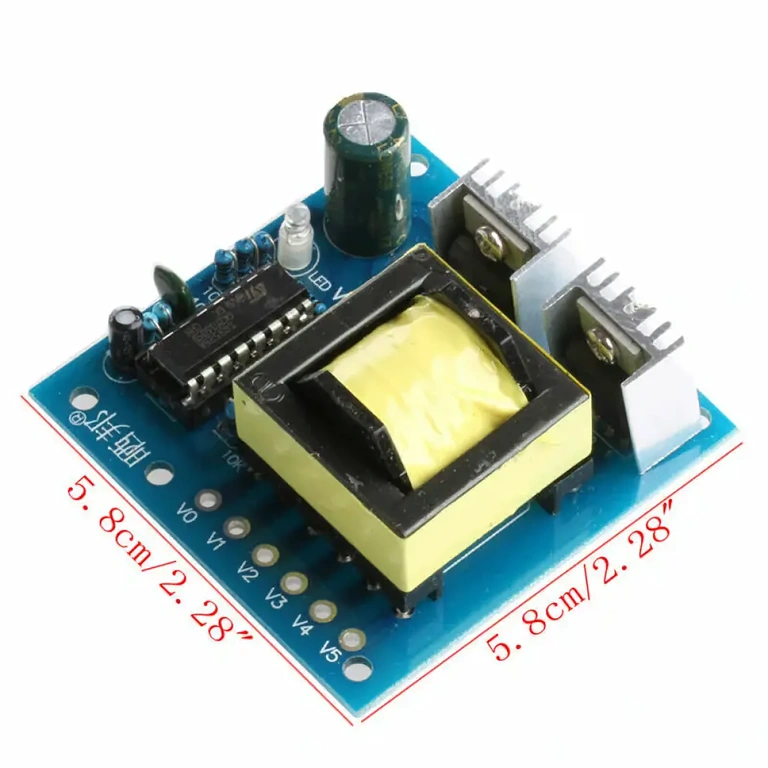

- Компактни размери — 5.8 × 5.8 × 2.8 см, лесен за вграждане във всяка DIY кутия или автомобилно табло
- Директна съвместимост с акумулатор — стандартен вход 12V DC, готов за употреба без специални адаптери
- 150W номинална мощност — напълно достатъчна за лампи с нажежаема жичка, нагреватели и обикновени зарядни устройства
- Честота на превключване ~20KHz — извън чуваемия спектър, осигуряваща тиха работа дори в среди, чувствителни към шум
- Идеален за бързо прототипиране — настройвате напрежението за секунди според приложената схема
Детайли и производителност

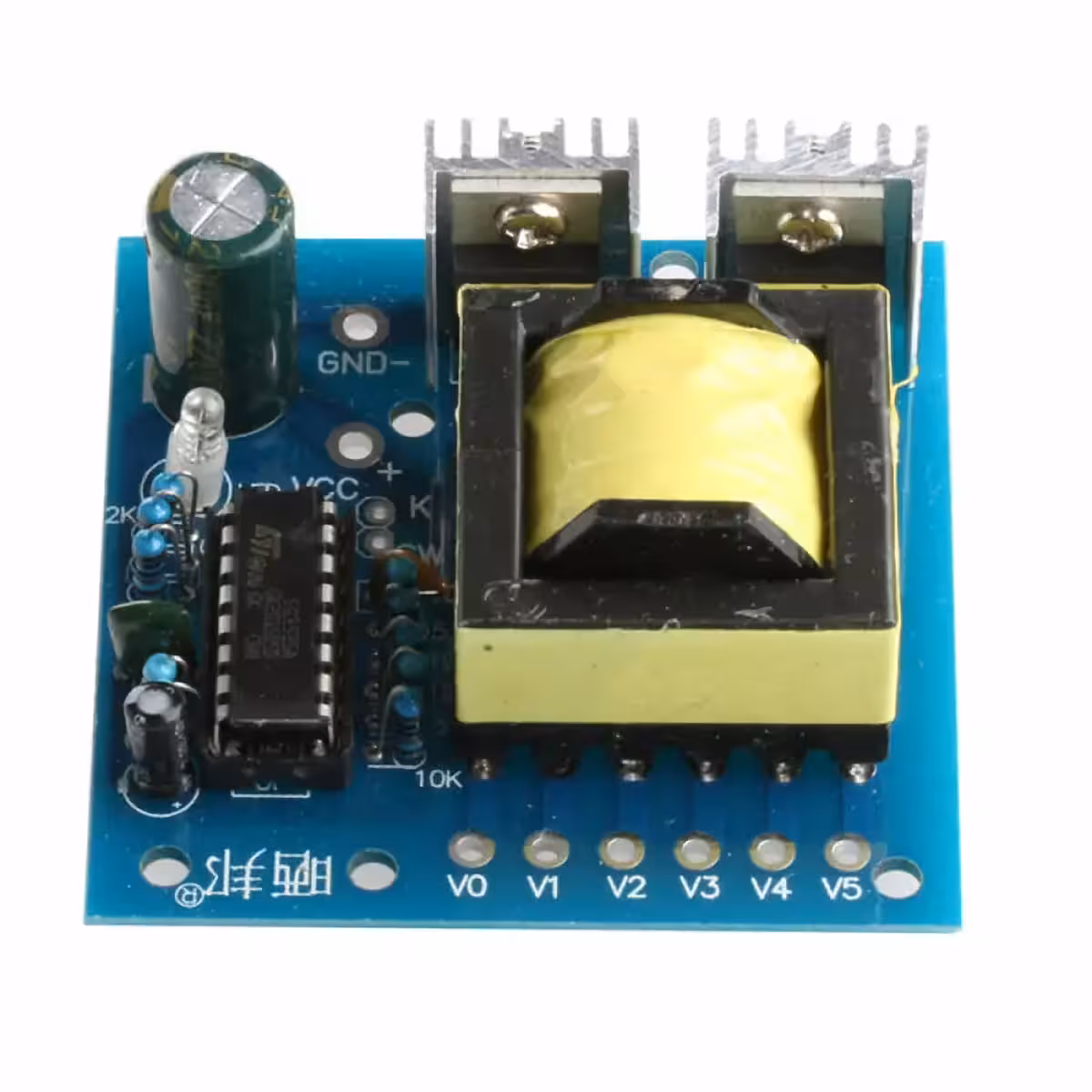

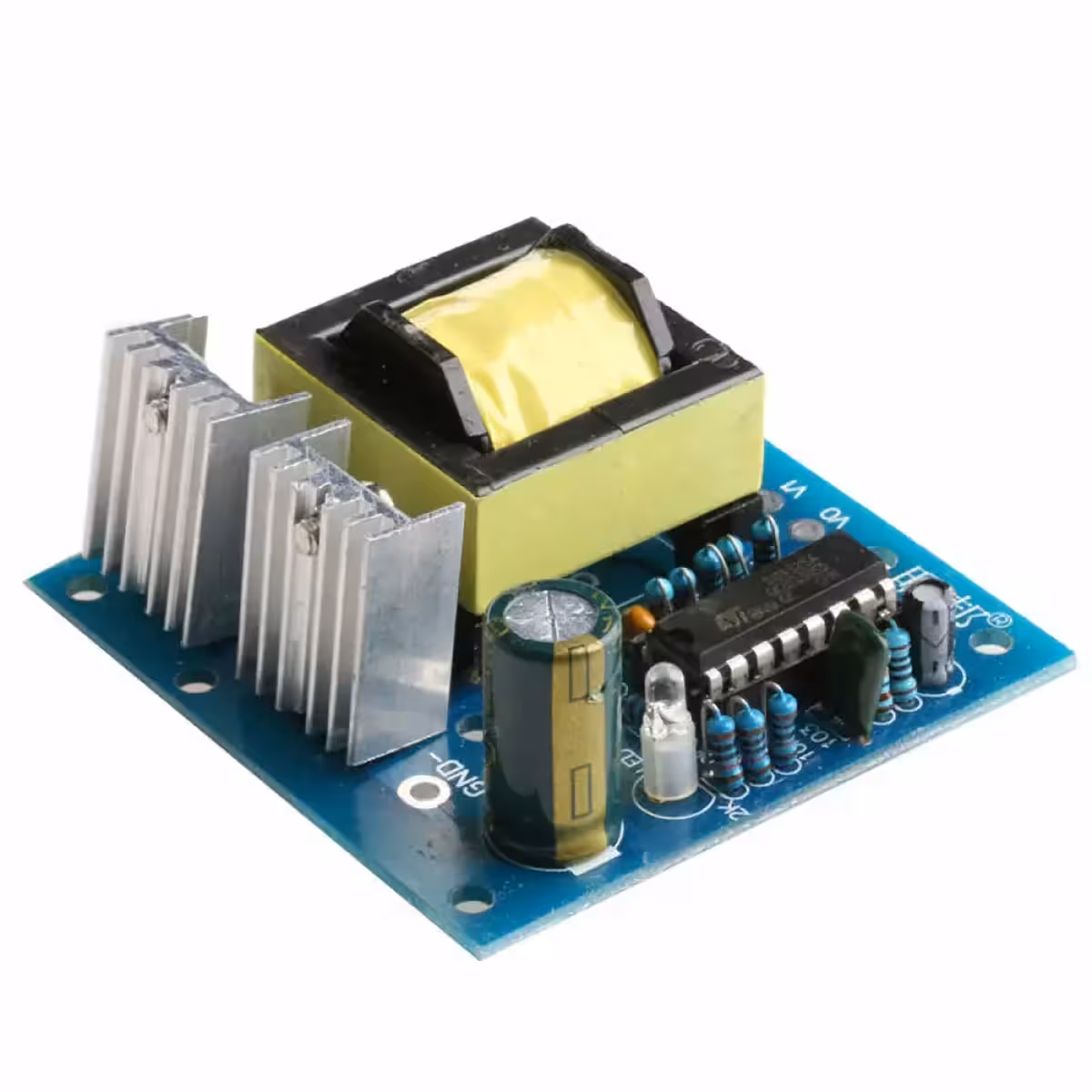

В основата на модула стои високочестотен трансформатор (~20KHz), който ефективно преобразува 12V DC в променливо напрежение, запазвайки изключително малки размери в сравнение с класическите 50Hz инвертори. Изходното напрежение се избира чрез комбиниране на пиновете V0, V2, V3, V4, V5 — всяка двойка пинове осигурява различно напрежение в диапазона от 20V до 220V AC.
Важно за измерванията: стандартните цифрови мултиметри могат да показват неточни стойности при високи честоти на превключване. За прецизни измервания използвайте аналогов уред — показанията ще бъдат точни и стабилни.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | 12V DC |
| Номинална мощност | 150W |
| Тип изходна вълна | Правоъгълна (Square Wave) |
| Честота на превключване | ~20KHz |
| Налични изходни напрежения | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Размери | 5.8 × 5.8 × 2.8 см |
| Препоръчителни приложения | DIY проекти, лампи с нажежаема жичка, зарядни, резистивни товари |
| Непрепоръчителни приложения | Електродвигатели, hi-fi аудио, прецизна електроника |

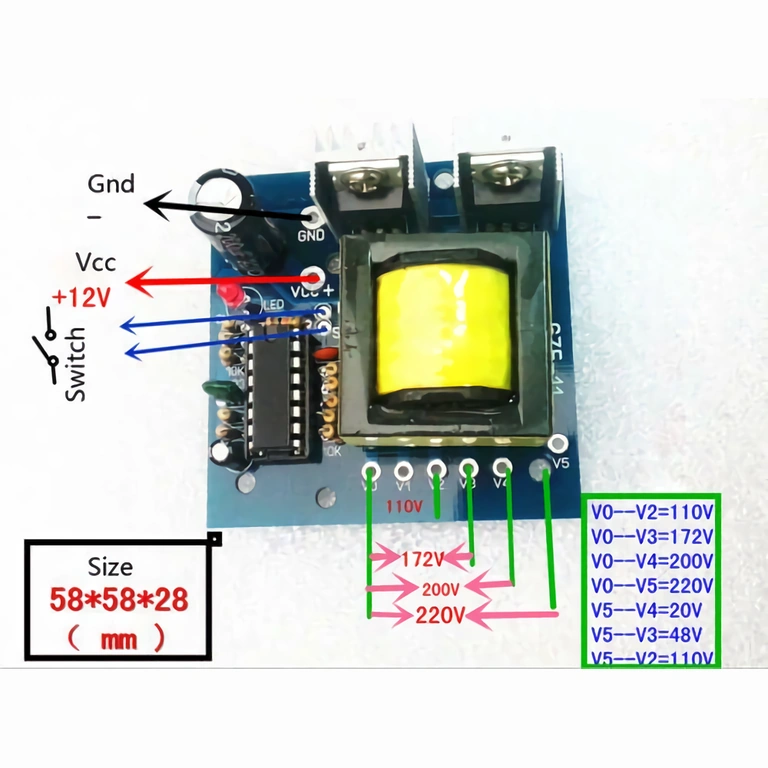

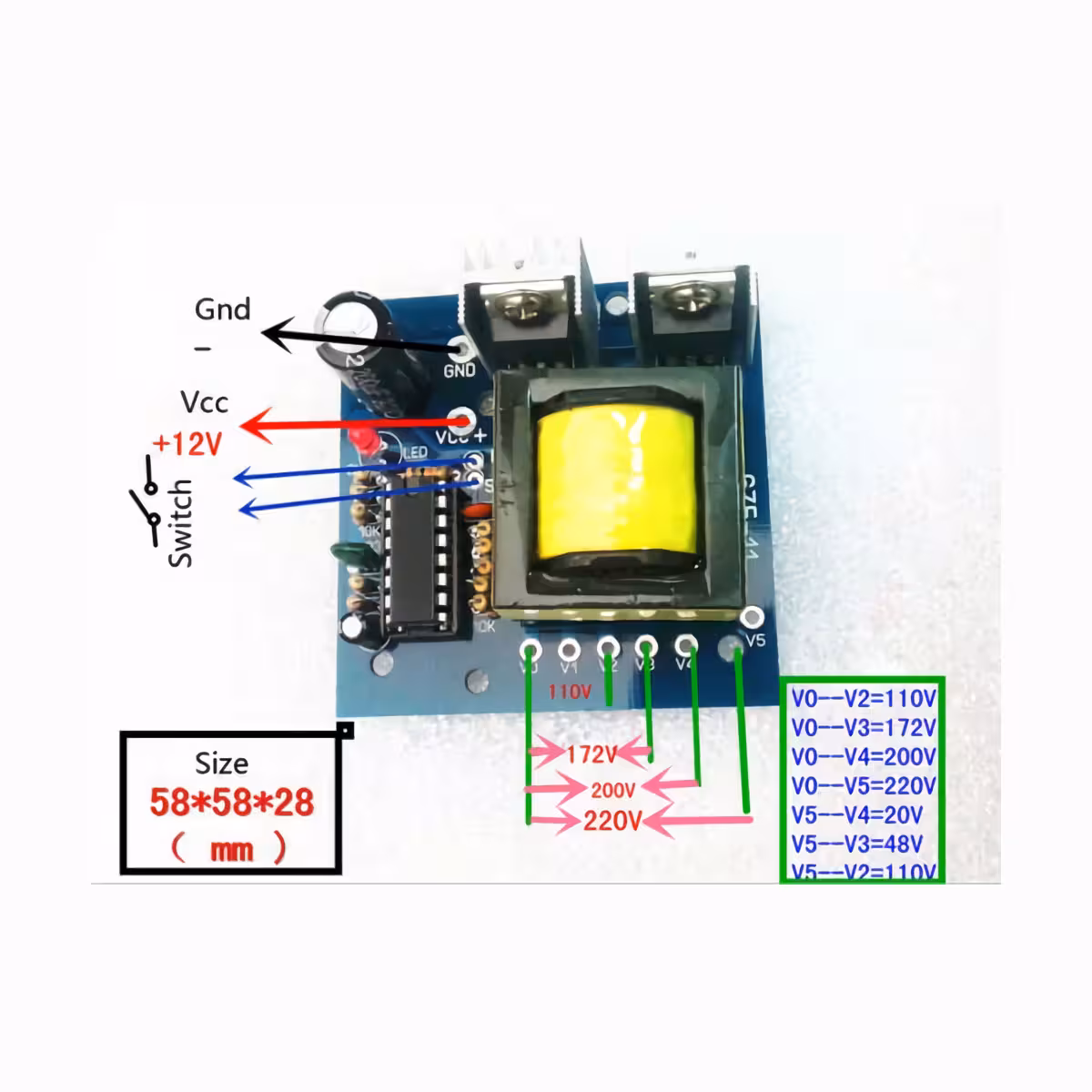

Инструкции за свързване и употреба
- Свържете 12V DC към входните пинове на модула — спазвайте поляритета, отбелязан върху платката.

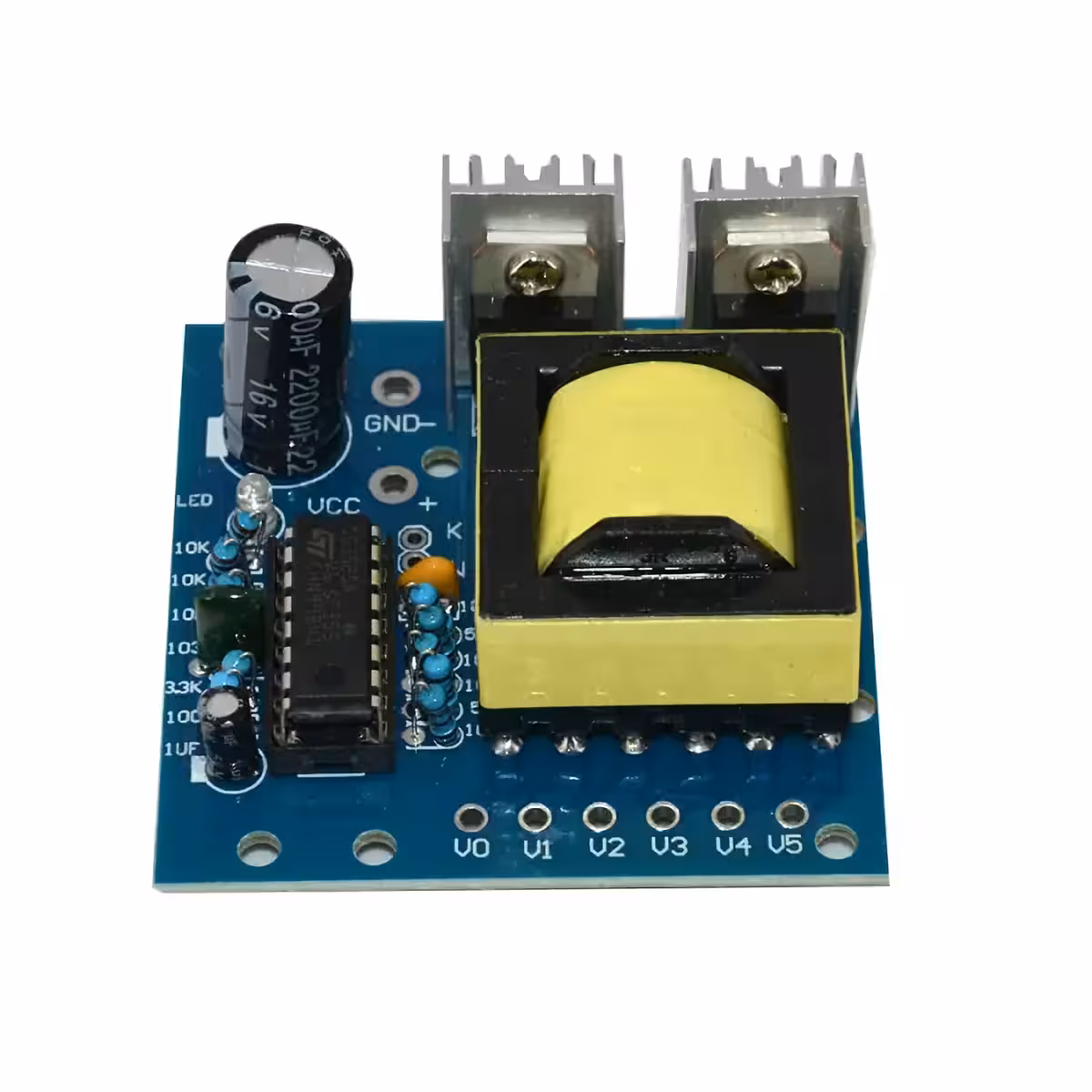

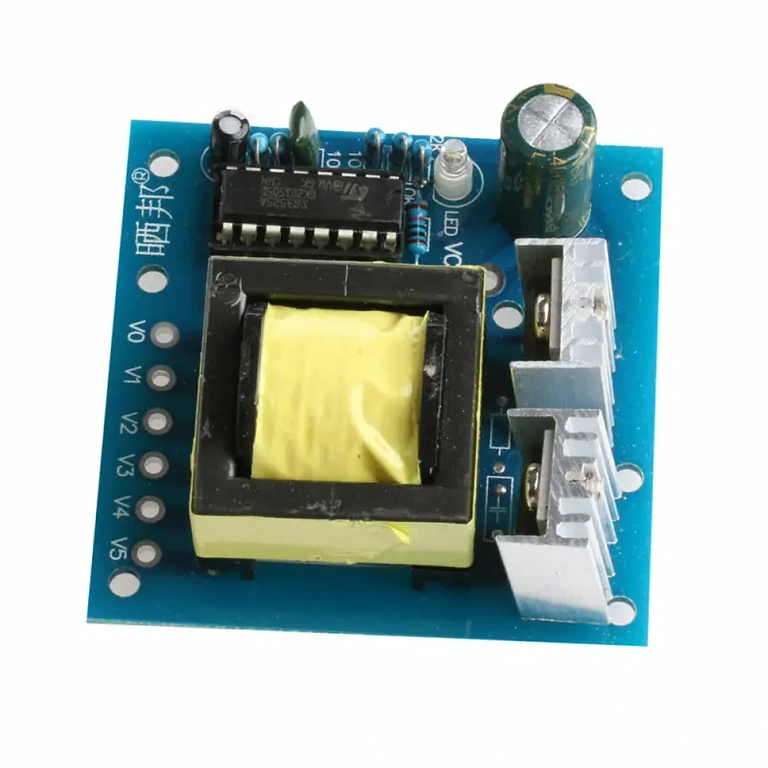

- Идентифицирайте изходните пинове V0, V2, V3, V4, V5 според маркировката.
- Изберете желаното напрежение чрез свързване на съответната двойка пинове:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Свържете товара към избраните пинове и проверете напрежението с аналогов уред за максимална точност.
- Не превишавайте 150W обща мощност — препоръчително е да монтирате външен предпазител на захранващата линия за допълнителна защита.
Съдържание на пакета
- 1 × Инверторен модул 12V–220V 150W Square Wave
Често задавани въпроси
Мога ли да захранвам лаптоп или телевизор с този модул?
Не. Лаптопите и телевизорите изискват чиста или модифицирана синусоида. Правоъгълната вълна, генерирана от този модул, е подходяща само за прости резистивни товари: лампи с нажежаема жичка, нагреватели и базови зарядни устройства.
Защо цифровият мултиметър показва различно напрежение от очакваното?
Високата честота на превключване (~20KHz) изкривява показанията на стандартните цифрови мултиметри. Използвайте аналогов уред за получаване на коректни и стабилни стойности.
Мога ли да свържа модула директно към акумулатора на колата?
Да. Модулът е проектиран точно за 12V DC захранване — акумулаторът е идеалният източник. Уверете се, че товарът не надвишава 150W и добавете предпазител на захранващата линия.
Коя конфигурация на пиновете е подходяща за по-чувствителни приложения?
Използвайте конфигурациите V0–V3 (175V) или V0–V4 (200V). Тези напрежения частично компенсират разликите спрямо чистата синусоида и намаляват натоварването върху свързания уред.
Има ли модулът защита от претоварване?
Модулът няма вградена защитна верига. Отговорността за безопасността е ваша: не превишавайте 150W и винаги монтирайте външен предпазител на захранващата верига.
