Дигитален волтамперметър за вграждане 0–100V 0–10A – прецизно измерване с ясен двоен LED дисплей
Когато изграждате контролен панел, регулируем захранващ блок или соларна система, е важно да следите напрежението и тока в реално време. Вместо да разчитате на мултицет или да гадаете стойностите, този дигитален волтамперметър ви осигурява надежден мониторинг с един поглед. Уредът е проектиран за лесен монтаж и постоянна работа.
Забележка: Модулът изисква отделно или общо захранване с DC 4–30V. За измерване на напрежения над 30V, моля, използвайте Схема 2 с независимо захранване на модула.
Защо да изберете този модел? (Основни предимства):

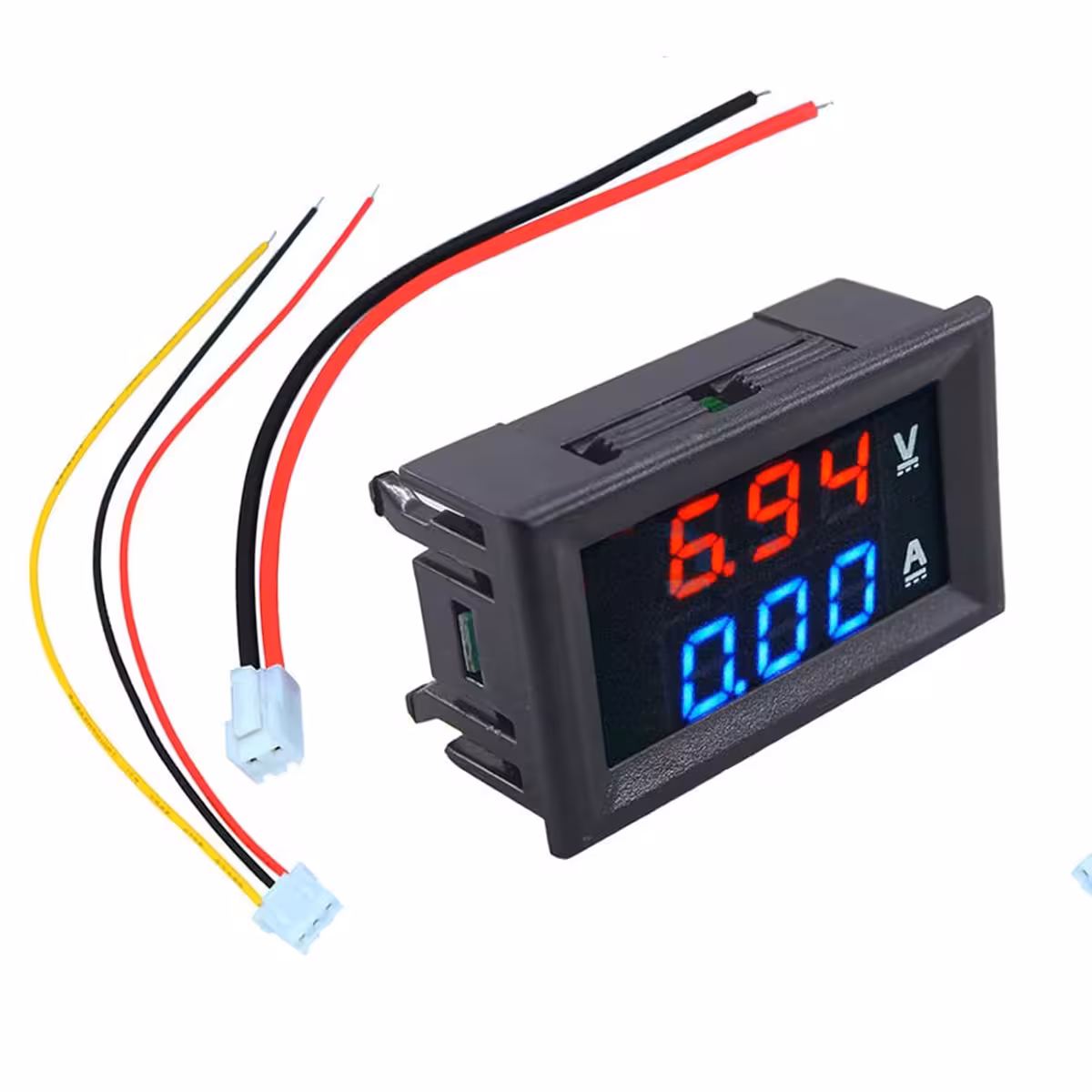

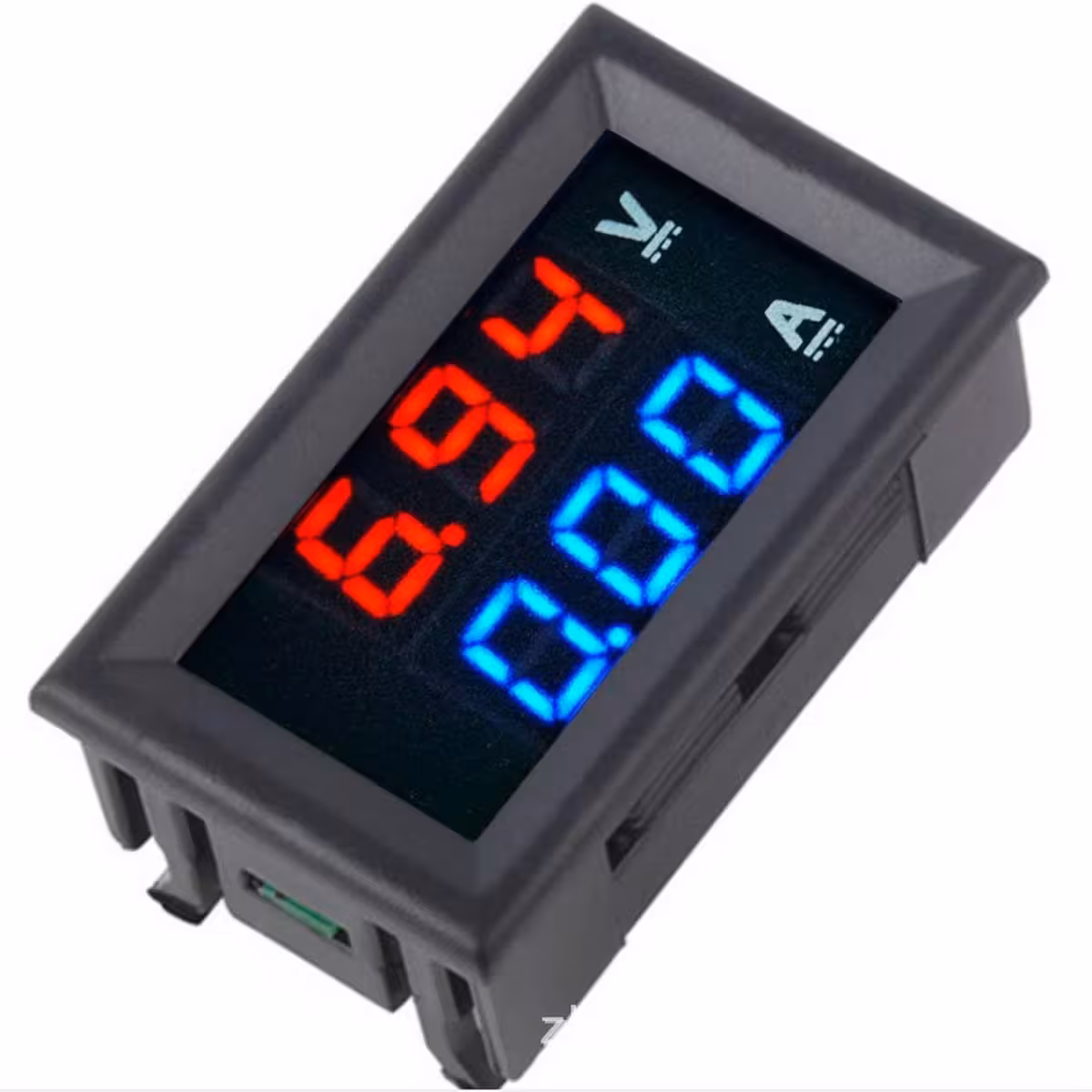

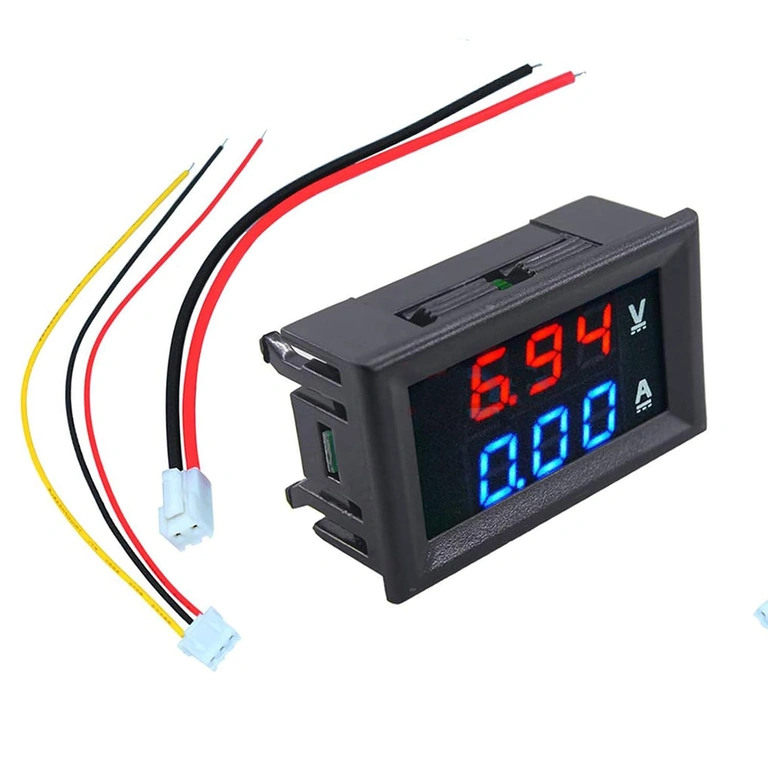

- Двоен червено-син LED дисплей — 0.28″ цифри, показващи напрежението в червено и тока в синьо, лесно четими дори при слаба светлина или директна слънчева светлина
- Вграден шунт — не са необходими външни компоненти за измерване на ток до 10A; просто свързвате и работите
- Точност ±1% с резолюция 0.1V / 0.01A — подходящ за лабораторни цели, 12V/24V соларни системи или регулируеми захранвания
- Две схеми на свързване — общо захранване (под 30V) или отделно захранване (до 100V), за максимална гъвкавост при всяко приложение
- Ниска собствена консумация ≤20 mA — уредът не влияе на работата на измерваната верига, което е критично за системи, захранвани от батерии
- Бърз монтаж — стандартен отвор 46×27 мм, включени предварително свързани кабели (15 см) и фиксиращи щипки
Детайли и производителност

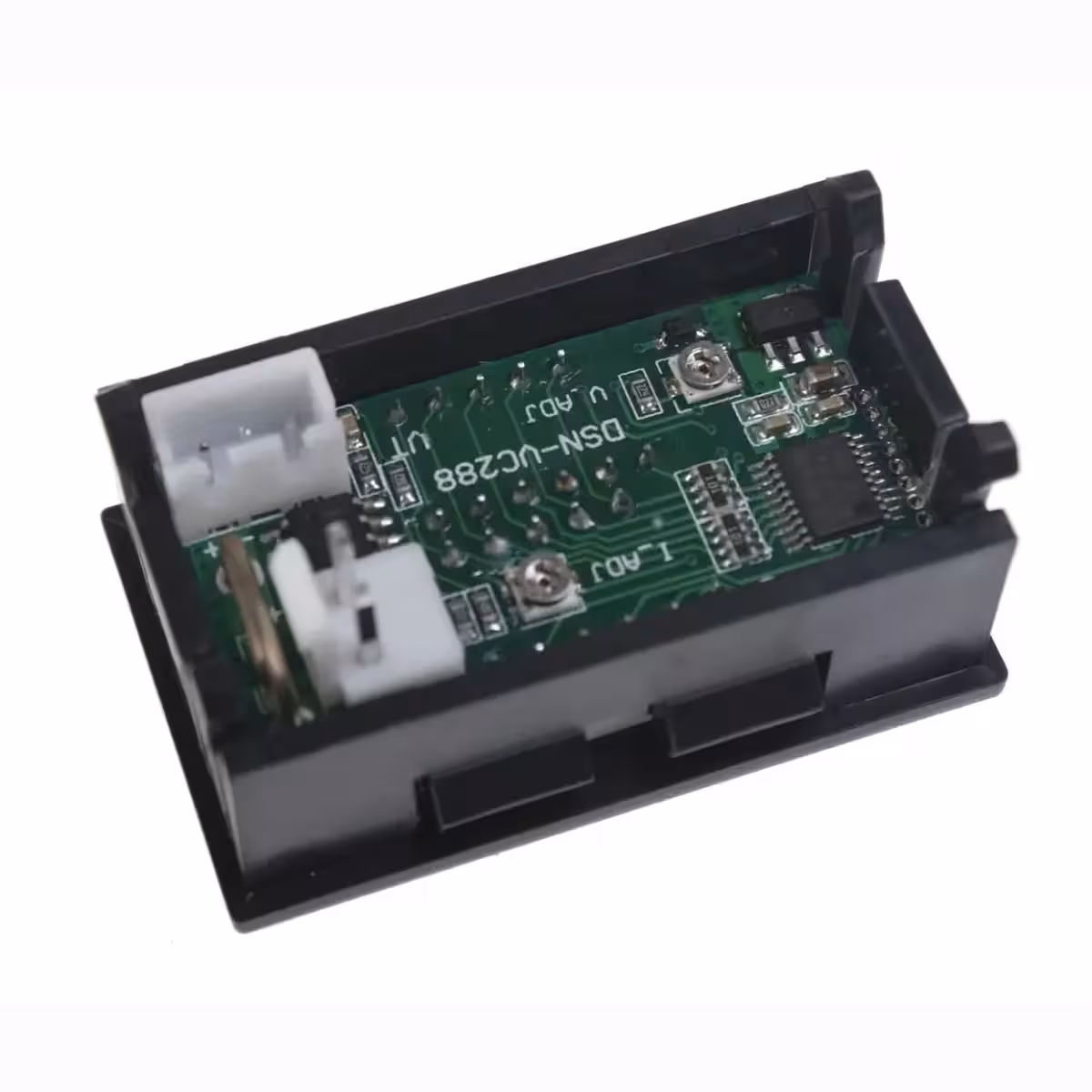

В основата на модула стои специализиран микроконтролер за измерване, който опреснява данните на всеки 300 ms — достатъчно бързо, за да улови динамичните промени в товара, без да натоварва зрението с премигване. Работният температурен диапазон от –10°C до +65°C позволява използването му както в затворени разпределителни кутии, така и в техническо оборудване, изложено на температурни амплитуди. Благодарение на ниската консумация от максимум 20 mA, инструментът не внася значителни грешки дори в чувствителни вериги.
| Параметър | Стойност / Детайл |
|---|---|
| Измервано напрежение | DC 0–100V |
| Измерван ток | DC 0–10A |
| Захранващо напрежение | DC 4–30V |
| Собствена консумация | ≤ 20 mA |
| Точност | ±1% (±1 цифра) |
| Резолюция на напрежението | 0.1V |
| Резолюция на тока | 0.01A |
| Честота на опресняване | 300 ms |
| Дисплей | Двоен LED 0.28″ – червен (V) / син (A) |
| Работна температура | –10°C до +65°C |

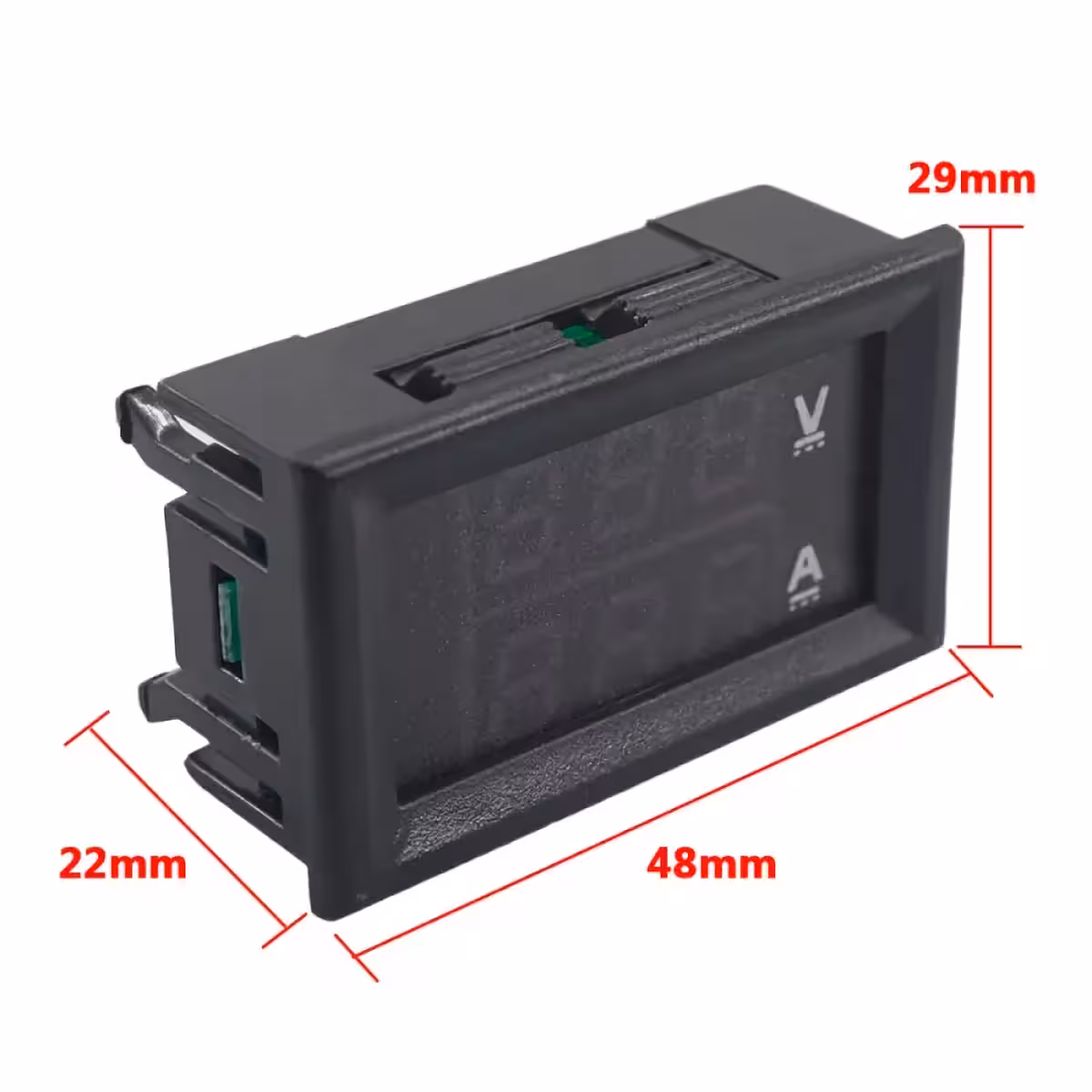

| Размери на модула | 48 × 29 × 26 мм |
| Размер на отвора за монтаж | 46 × 27 мм |
| Дължина на кабелите | 15 см |
Инструкции за свързване и употреба

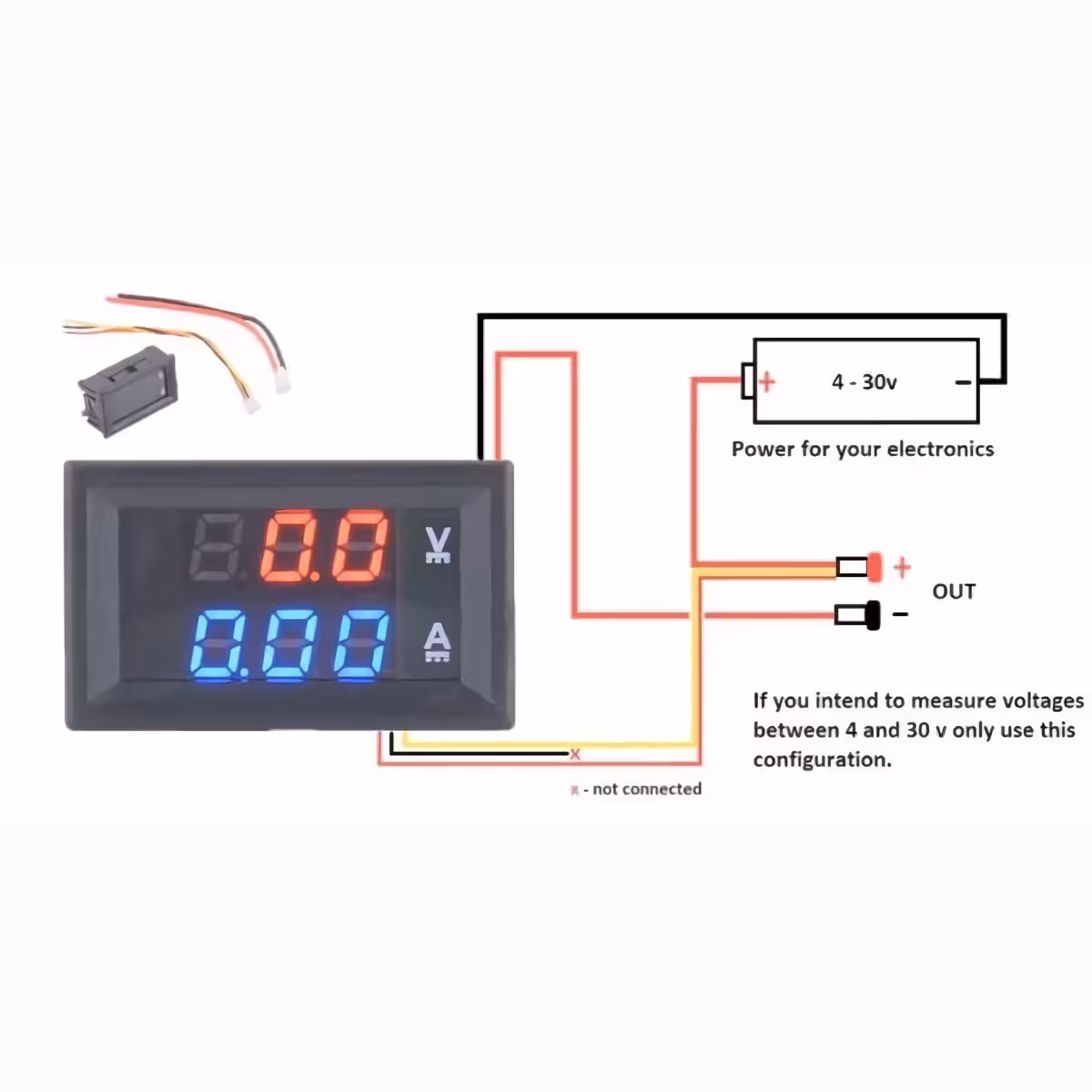

- Схема 1 – Общо захранване: свържете DC 4–30V захранването към входа на модула и към консуматора; проводниците за измерване на напрежението се свързват паралелно на консуматора, а шунтът на амперметъра – последователно.

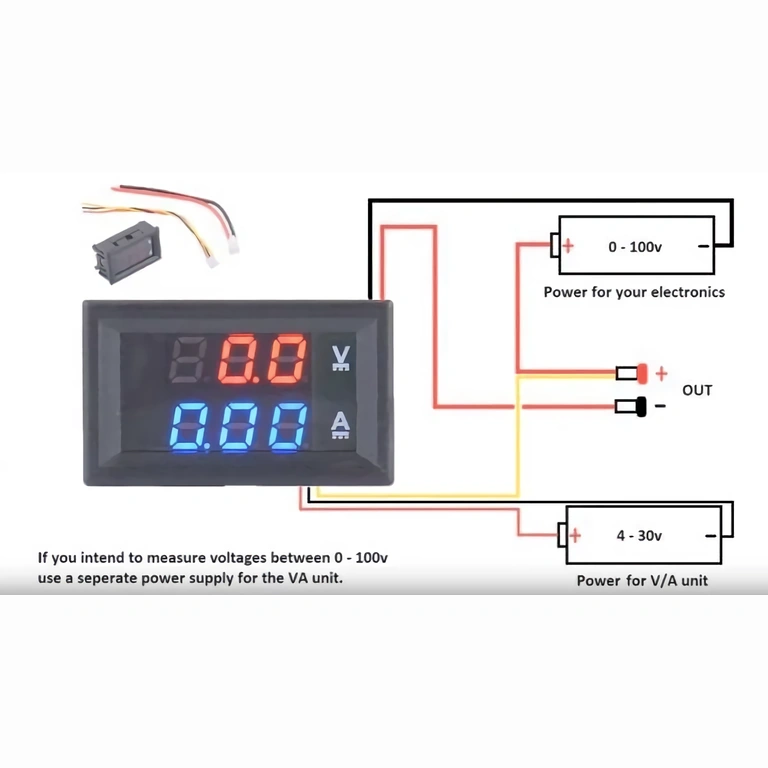

- Схема 2 – Отделно захранване: използвайте отделен източник DC 4–30V само за захранване на модула; основната верига може да бъде с напрежение до 100V — идеално за лабораторни захранвания.
- Направете отвор с размер 46 × 27 мм на панела и поставете модула от предната страна.
- Фиксирайте модула със страничните щипки и свържете кабелите според избраната схема.
- Включете захранването — дисплеят ще светне веднага и ще покаже текущите стойности.

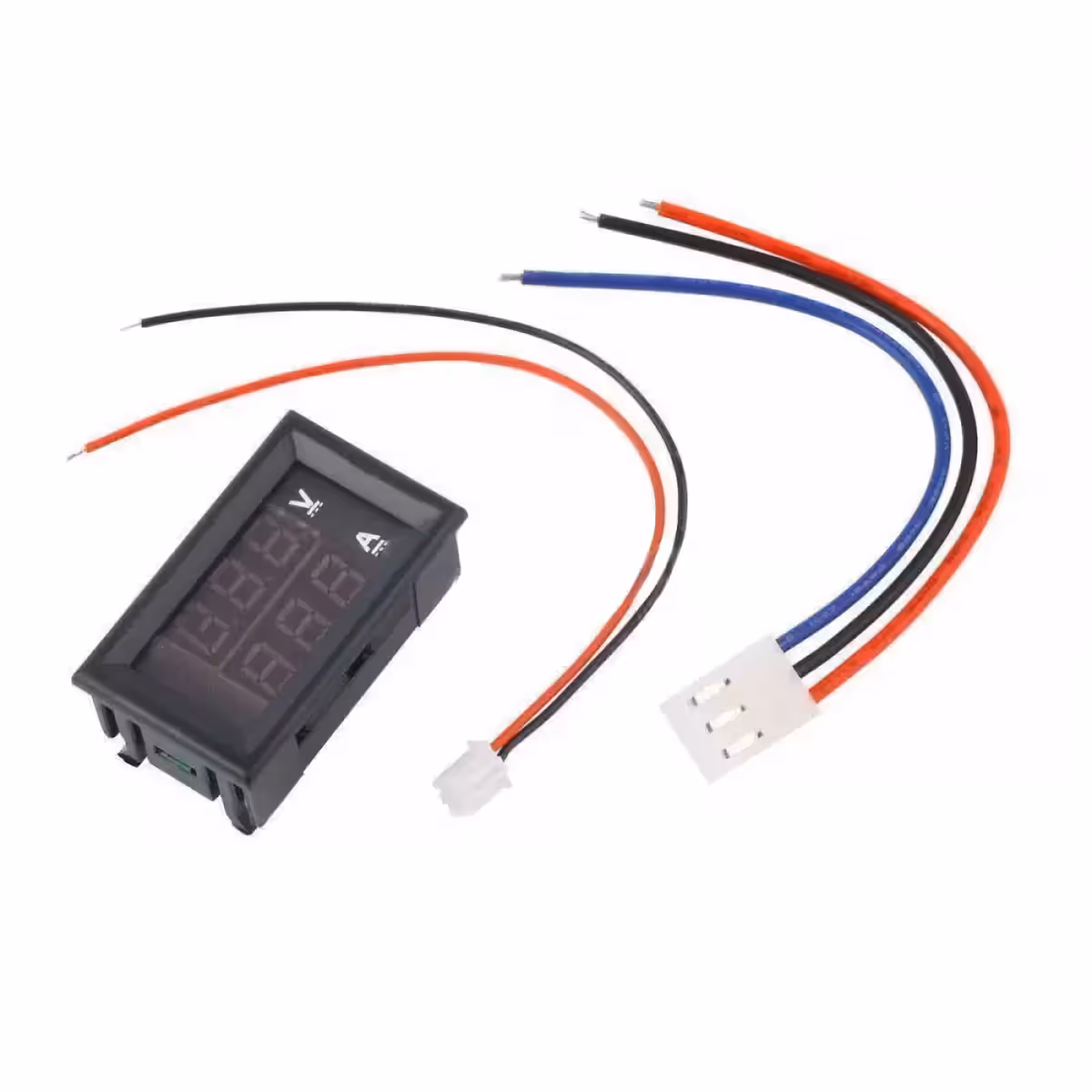

Съдържание на пакета
- 1× Дигитален волтамперметър за вграждане DC 0–100V / 0–10A
- Свързващи кабели (~15 см, предварително свързани)
- Странични фиксиращи щипки за монтаж
Често задавани въпроси
Мога ли да използвам този уред за 12V или 24V соларна система?
Да, без проблем. Захранващото напрежение на модула (4–30V) съвпада с напреженията в стандартните соларни инсталации, а обхватът 0–100V / 0–10A покрива параметрите на повечето панели с малка и средна мощност.
Нужен ли ми е външен шунт за амперметъра?
Не. Шунтът е вграден в модула и поддържа токове до 10A. Не е необходимо добавянето на допълнителни компоненти.
Как да измеря напрежение над 30V, ако захранването ми е под 30V?
Използвайте Схема 2: захранете модула от отделен източник 4–30V, а измерваната верига може да бъде до 100V. Двете вериги работят независимо.
Работи ли с променлив ток (AC)?
Не. Модулът е предназначен изключително за DC (постоянен ток). Не го свързвайте към AC вериги.
Какъв е точният размер на отвора за монтаж?
Необходим е отвор от 46 × 27 мм. Лицевият панел на модула е 48 × 29 мм, което осигурява стабилно закрепване без луфт.
