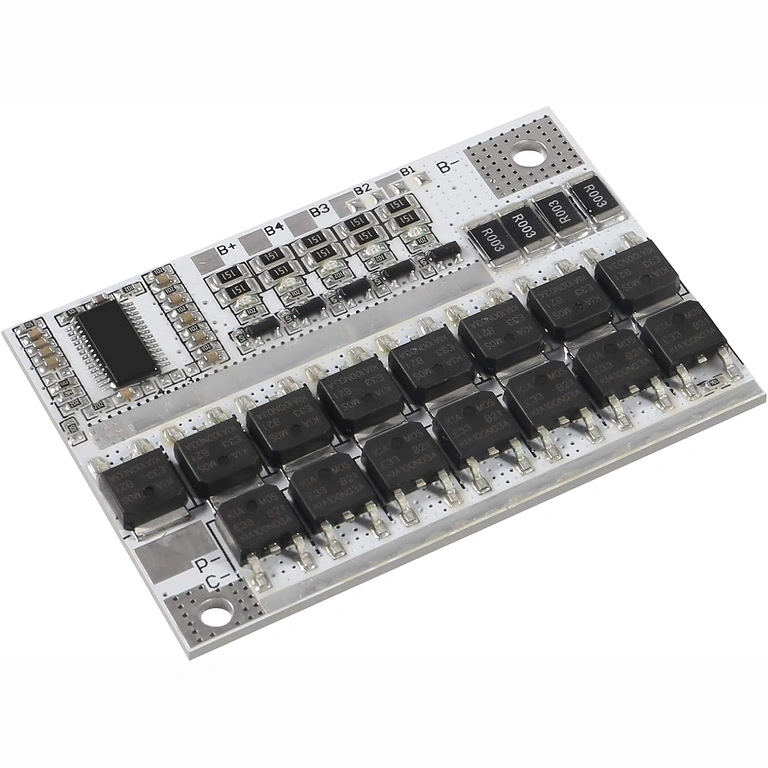

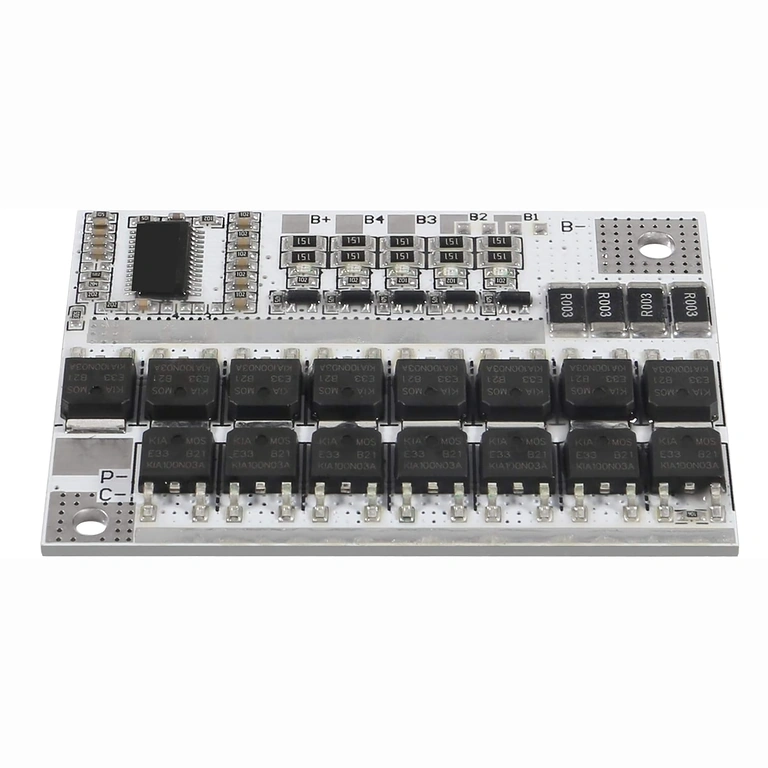

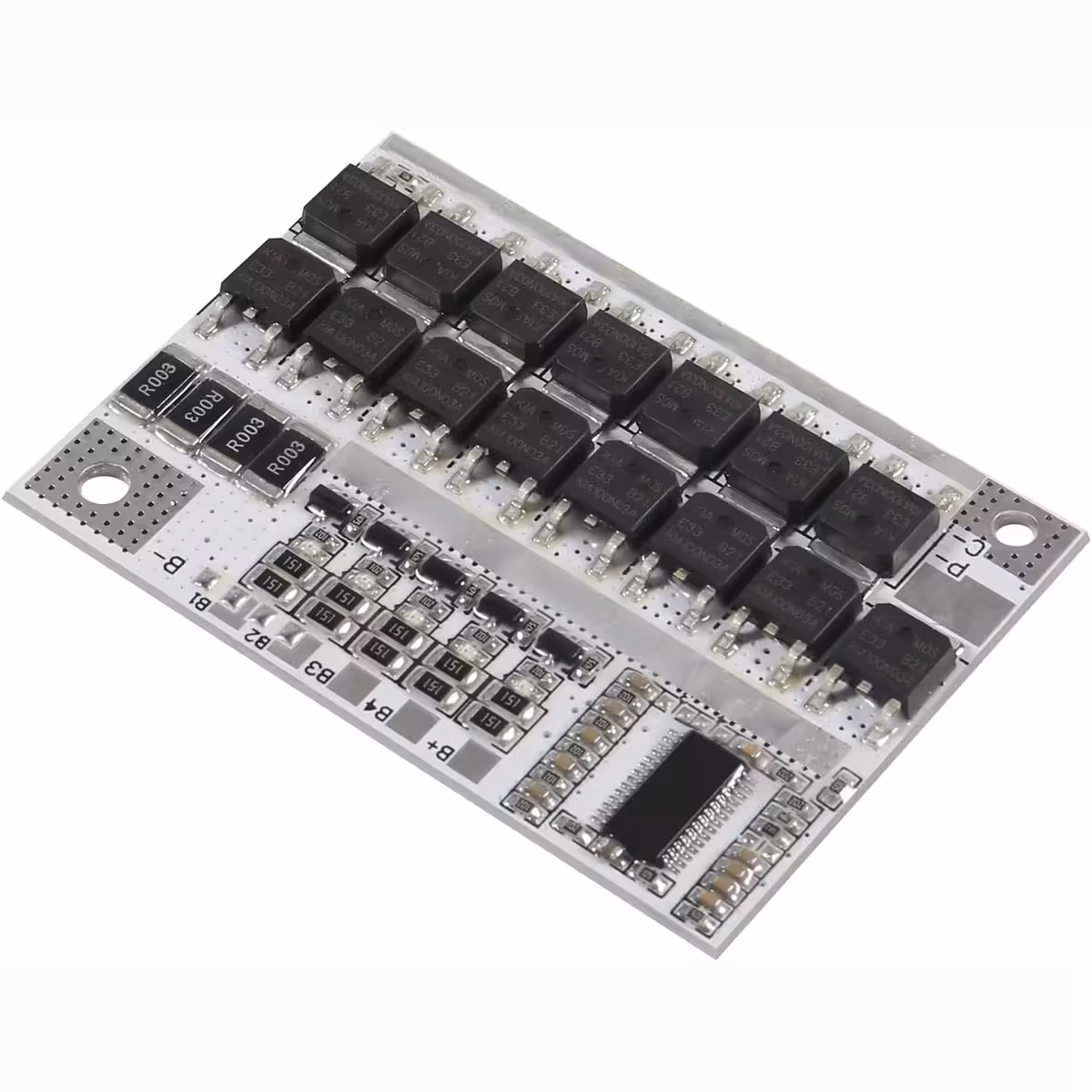

BMS 5S 100A 21V – Пълна защита за вашите Li-Ion 18650 батерийни пакети
Ако сте изградили собствен батериен пакет, последното нещо, което искате, е да го повредите поради презареждане или внезапно късо съединение. Надеждният BMS 5S 100A 21V работи дискретно, но ефективно — той се намесва още преди да възникне проблем. Модулът следи всяка клетка поотделно, балансира ги автоматично и прекъсва веригата за микросекунди, ако засече нередност.
Забележка: BMS модулът не включва 18650 батерии. Те се закупуват отделно. Модулът е съвместим и с 3S и 4S конфигурации.
Защо да изберете този модел? (Основни предимства):
- 100A пиков ток — издържа на големи пускови натоварвания при електроинструменти и дронове, без да изключва при първото усилие
- Пасивно балансиране при 60mA — изравнява напрежението между петте клетки в реално време, което удължава живота на пакета и осигурява максимален капацитет при всеки цикъл
- 4 типа едновременна защита — защита от презареждане, прекомерно разреждане, свръхток и късо съединение

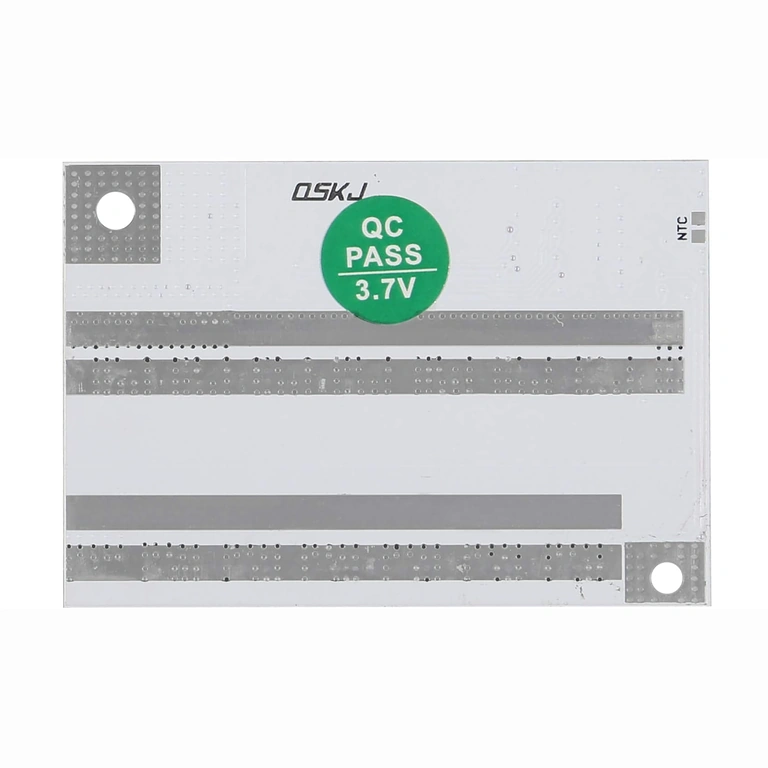

- Тънък профил (3.4 мм) — лесен за вграждане в компактни корпуси, идеален за DIY пауър банки или RC модели с ограничено пространство
- Гъвкавост при 3S и 4S — не сте ограничени до една конфигурация; същият модул покрива проекти на 11.1V, 14.8V или 21V
Детайли и производителност

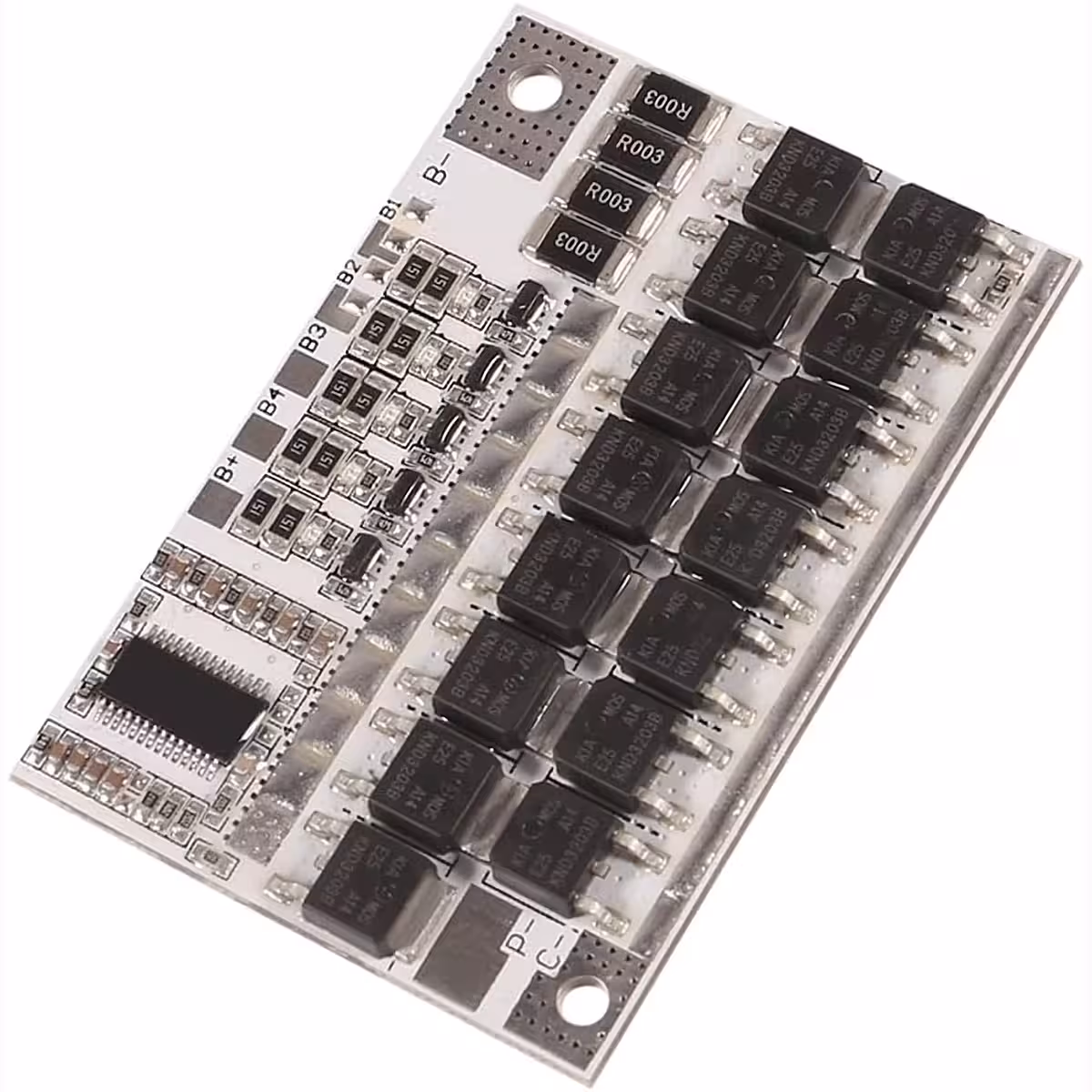

Схемата използва мощни MOSFET транзистори, проектирани за 80A постоянен разряд и 60A постоянно зареждане — стойности, които покриват повечето реални приложения без прегряване при нормална работа. Прагът на изключване за клетка е настроен на 4.25V при зареждане и 3.00V при разреждане, което предпазва Li-Ion химията от преждевременно износване и запазва капацитета на клетките за дълъг период от време.
Пасивното балансиране работи чрез разсейване на излишното напрежение от по-заредените клетки, привеждайки целия пакет към еднакво ниво преди края на цикъла на зареждане. Резултатът е по-голям използваем капацитет и по-малко деградирали клетки. Защитата от късо съединение реагира за микросекунди — много по-бързо от всеки механичен предпазител.
| Параметър | Стойност / Детайл |
|---|---|
| Съвместимост на батериите | Li-Ion 18650 (5S конфигурация) |
| Номинално напрежение на пакета | 21V (5 x 4.2V) |
| Постоянен ток на зареждане | 60A |
| Постоянен ток на разреждане | 80A |
| Пиков ток | 100A |
| Максимално напрежение на клетка | 4.25 ± 0.05V |
| Минимално напрежение на клетка | 3.00 ± 0.025V |
| Ток на балансиране | 60mA (пасивно) |
| Защита от късо съединение | Да |
| Защита от презареждане | Да |
| Защита от дълбоко разреждане | Да |
| Съвместимост с 3S / 4S | Да |

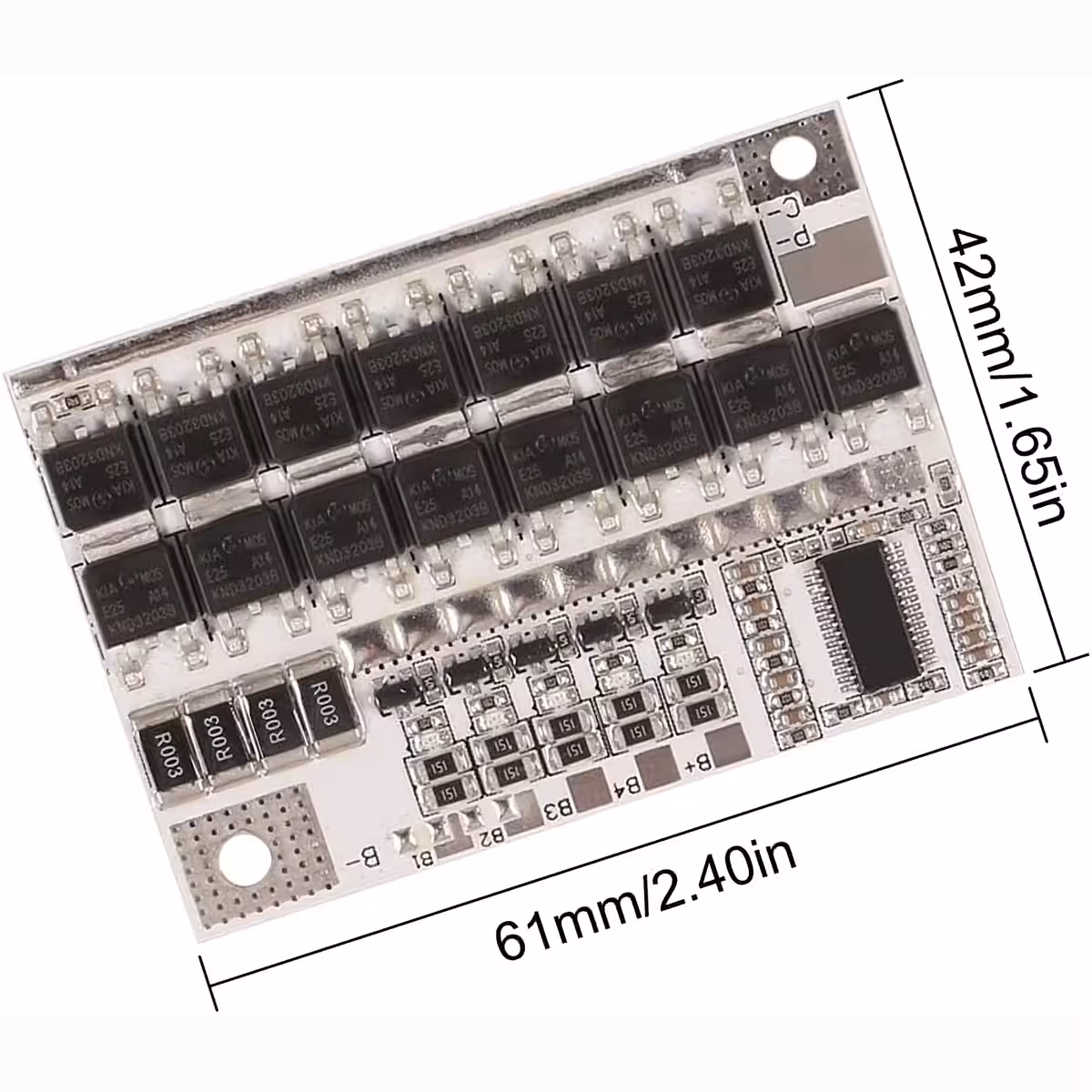

| Размери | 62 x 42 x 3.4 мм |
Съдържание на пакета
- 1x BMS 5S 100A 21V модул
Често задавани въпроси
Мога ли да използвам този BMS с Li-Po клетки вместо Li-Ion 18650?
Технически да — Li-Po батериите имат същия профил на напрежението (3.7V номинално / 4.2V максимално на клетка). Все пак, проверете точните спецификации на вашите клетки преди свързване, тъй като някои Li-Po типове имат леко различни прагове.
Какво се случва при късо съединение на изхода?
Модулът засича свръхтока за микросекунди и автоматично прекъсва веригата на разреждане. Така както батериите, така и свързаното устройство остават защитени. След отстраняване на причината, модулът се нулира автоматично или ръчно, в зависимост от версията.
Работи ли с по-малко от 5 клетки в серия?
Да. Модулът поддържа 3S (11.1V) и 4S (14.8V) конфигурации с пълна защита и балансиране. Не е необходимо да купувате отделен модул за всяка конфигурация.
Нужен ли е радиатор при големи токове?
При постоянна работа под 80A и нормална околна температура, модулът работи стабилно без допълнително охлаждане. Ако често работите близо до пиковите 100A, добрата вентилация или малък радиатор върху MOSFET транзисторите ще удължат живота на модула.
Мога ли да зареждам и разреждам едновременно през един и същ конектор?

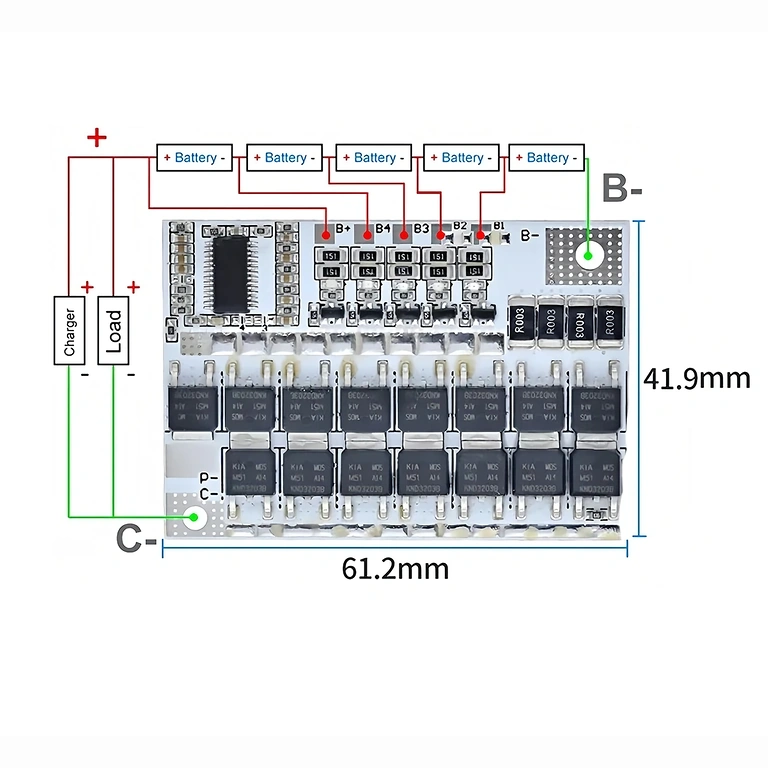

Този модел използва конфигурация с общ порт за зареждане и разреждане. Моля, консултирайте се със схемата за свързване в техническата документация за правилно окабеляване на зарядното устройство и товара към същия порт.
