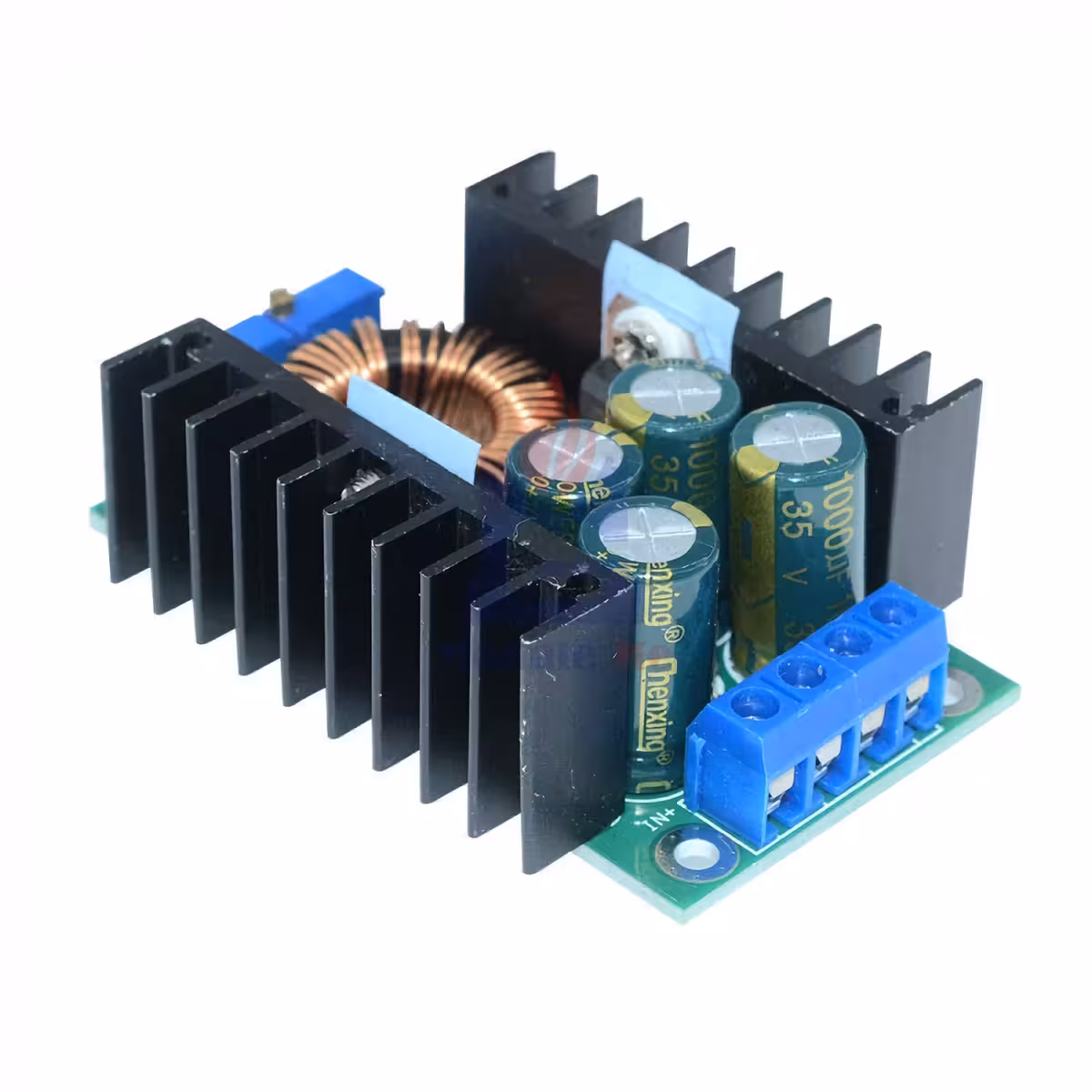

Регулируем DC-DC Step Down модул 9A – прецизен контрол на напрежението и тока за сериозни проекти
Нуждаете се от надеждно захранване за мощни светодиоди, зареждане на LiPo батерии или искате да си сглобите собствено лабораторно захранване? Често срещаният проблем е, че наличното напрежение не съвпада с изискванията на консуматора. Този регулируем step-down модул решава точно този казус — той понижава входното напрежение от 5V до 40V до желаната от вас стойност, осигурявайки лабораторна прецизност и минимални загуби на енергия.
Забележка: При изходен ток над 7A се препоръчва активно охлаждане с вентилатор. За защита от обратно свързване на поляритета, монтирайте външен Шотки диод на входната линия.
Защо да изберете този модел? (Основни предимства):

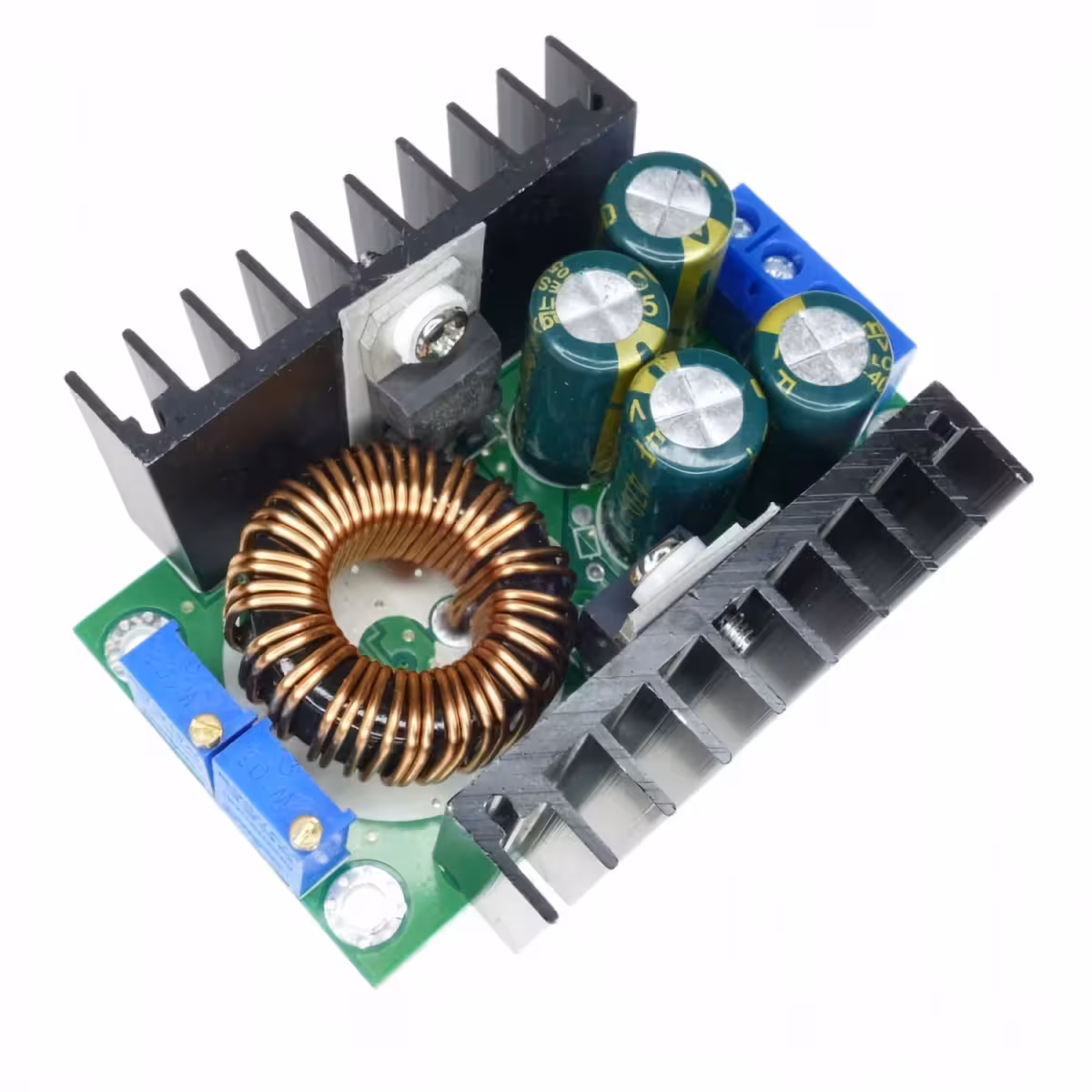

- Многооборотни потенциометри (25 оборота) — позволяват фино регулиране на напрежението и тока без резки скокове; идеални за работа с чувствителни батерии или прецизни LED компоненти.

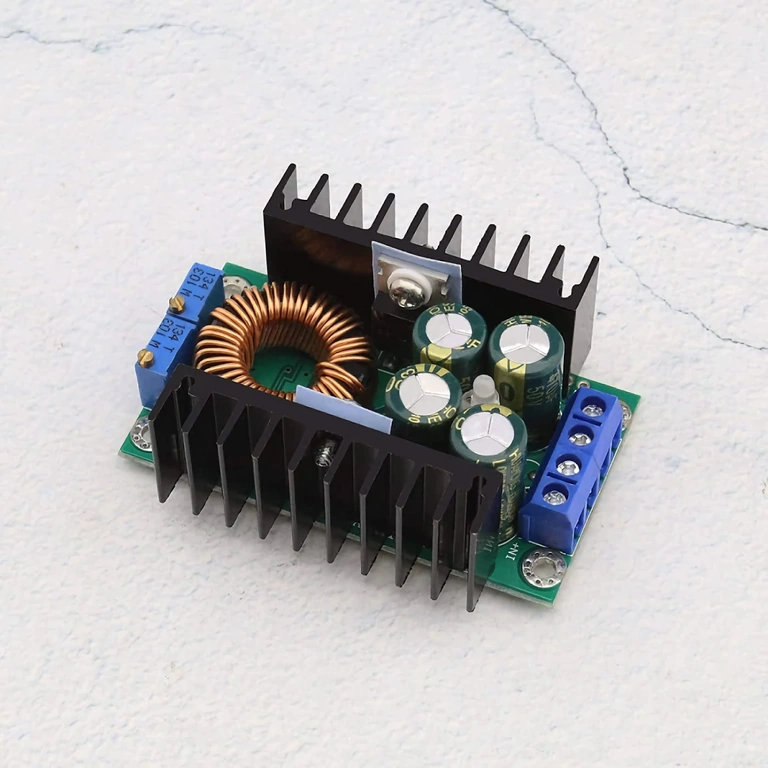

- 95% ефективност — от 100W консумирана мощност, 95W достигат до товара; радиаторът остава хладен при нормални натоварвания, което гарантира дълъг живот на компонентите.
- Независим контрол на напрежението и тока (CC/CV) — работи като интелигентно зарядно устройство за LiPo, Li-Ion или NiMH батерии без нужда от допълнителни схеми.
- Вградена защита от късо съединение — ако възникне проблем в товара, модулът се изключва автоматично, предпазвайки вашата техника.

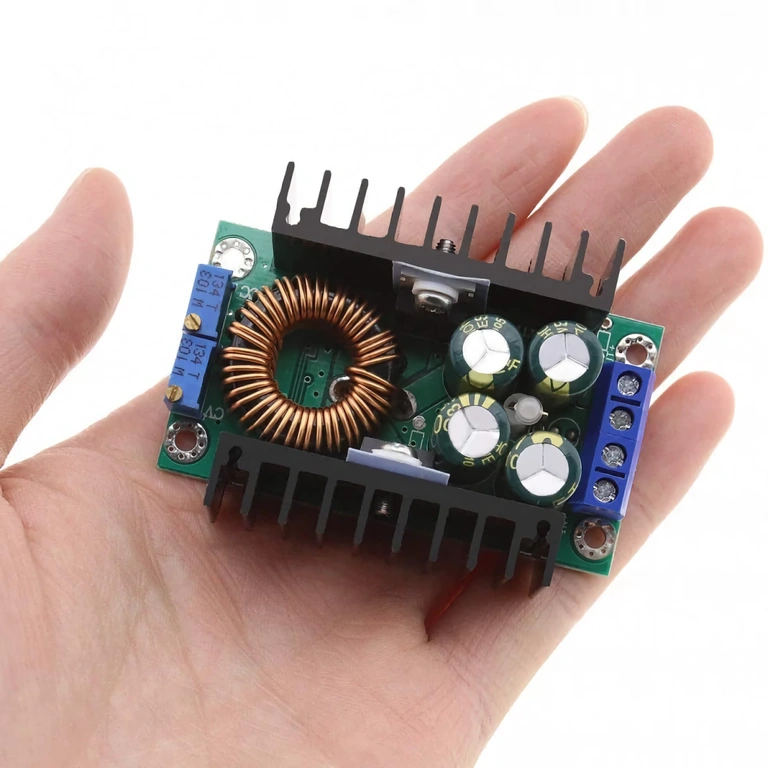

- Компактен дизайн 65 × 48 мм с 4 отвора за монтаж (3 мм) — лесно се вгражда във всяка DIY кутия или контролен панел за по-малко от 5 минути.
Детайли и производителност
В основата на модула стои високочестотен buck (step-down) конвертор, проектиран да поддържа стабилно изходно напрежение дори при резки промени в товара. Поддържаното входно напрежение от 5V до 40V DC го прави съвместим с широк спектър от източници — от многоклетъчни LiPo батерии и PC захранвания до лабораторни адаптери и соларни панели с ниско напрежение.

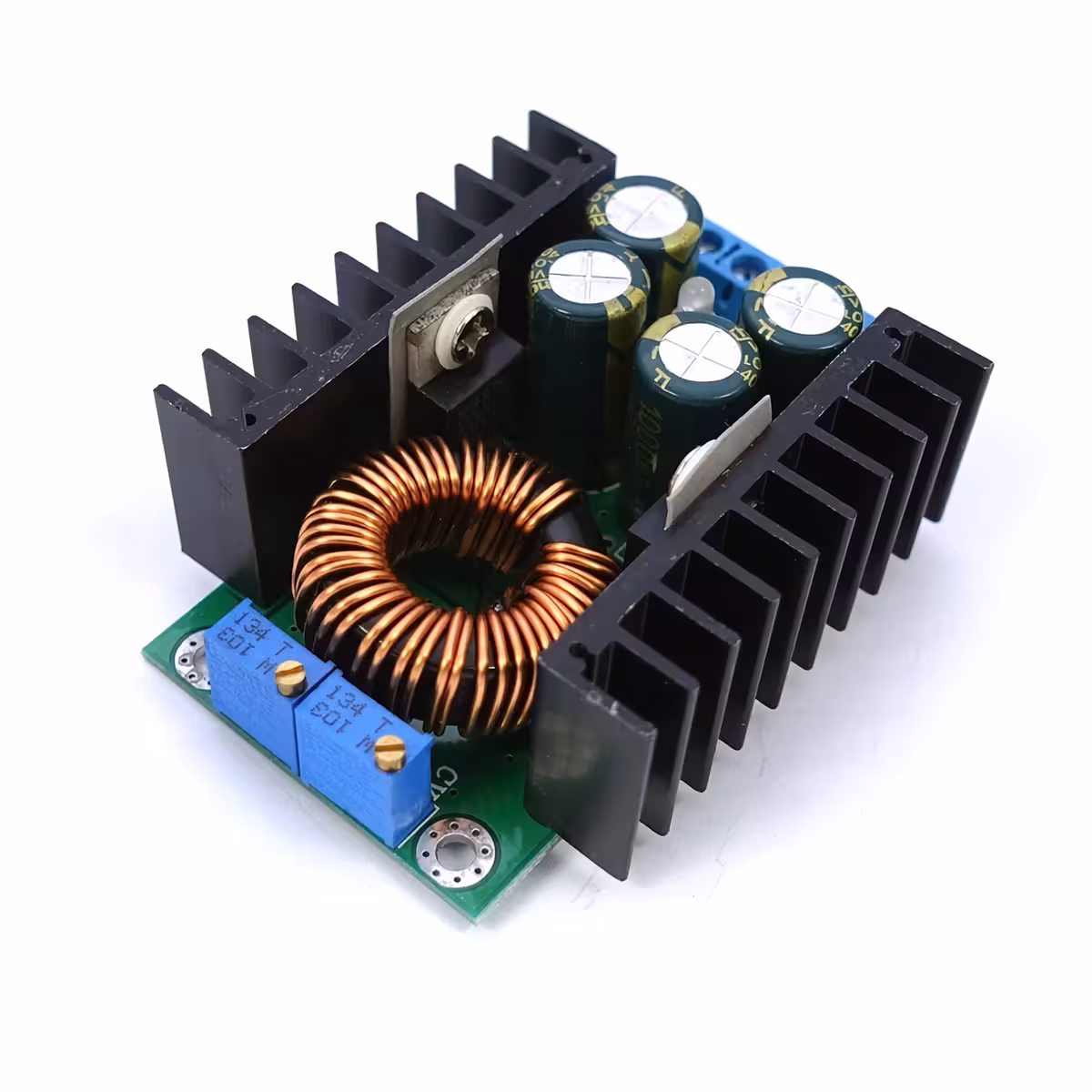

Двата 25-оборотни потенциометъра осигуряват прецизен контрол върху изходното напрежение (1.2V–35V) и ограничението на тока (0.2A–9A). Това превръща модула в универсален инструмент. При натоварвания над 7A непрекъснат ток, препоръчваме добавянето на малък вентилатор към радиатора; под тази стойност, високата ефективност от 95% поддържа компонентите в оптимални температурни граници без нужда от активно охлаждане.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | 5V – 40V DC |
| Регулируемо изходно напрежение | 1.2V – 35V DC |
| Максимален входен ток | 9A |
| Регулируем изходен ток | 0.2A – 9A |
| Максимална ефективност | 95% |
| Тип регулиране | Многооборотни потенциометри (25 оборота) – напрежение и ток |
| Вградени защити | Късо съединение (защита от обратен поляритет чрез външен диод) |
| Необходимо охлаждане | Активно (вентилатор) при ток > 7A |
| Размери на платката | 65 × 48 × 24 мм |
| Монтаж | 4 винта, отвори Ø 3 мм |
| Тип конвертор | Buck (Step Down) DC-DC |
Инструкции за употреба
- Свържете захранването към входните клеми, като спазвате поляритета (+ и –). Входното напрежение трябва да бъде поне с 1.5V по-високо от желаното изходно напрежение.
- Регулирайте изходното напрежение чрез потенциометъра, обозначен с V-ADJ. Въртете бавно — 25-те оборота позволяват изключителна прецизност. Проверете стойността с мултицет на изходните клеми.
- Настройте ограничението на тока чрез потенциометъра I-ADJ. Свържете товара и регулирайте до желаната стойност, като следите тока с амперметър, свързан последователно.
- Следете температурата при големи натоварвания. Ако токът надвиши 7A, монтирайте вентилатор върху радиатора или директно над компонентите на платката.
- Монтирайте Шотки диод (напр. SB1040 или еквивалентен) на положителната входна линия, ако съществува риск от размяна на поляритета при свързване.
Съдържание на пакета
- 1x Регулируем DC-DC Step Down модул 5-40V / 9A
Често задавани въпроси
Мога ли да използвам модула за зареждане на 3.7V LiPo батерия от 12V захранване?
Да. Настройте изходното напрежение на 4.2V (максималното напрежение за едноклетъчна LiPo батерия) и ограничете тока според спецификациите на производителя на батерията. Модулът работи в CC/CV режим, което е идеално за зареждане на акумулатори.
Винаги ли е необходим вентилатор?
Не. Активното охлаждане е необходимо само при непрекъснат изходен ток над 7A. Под тази стойност, ефективността от 95% поддържа температурата в нормални граници без нужда от вентилатор.
Как да защитя модула при грешно свързване на захранването?
Модулът няма вградена защита от обратен поляритет. Препоръчваме да монтирате Шотки диод с подходящ ток (напр. SB1040) последователно на положителната входна линия — това е евтино решение, което ще предпази устройството ви от повреда.

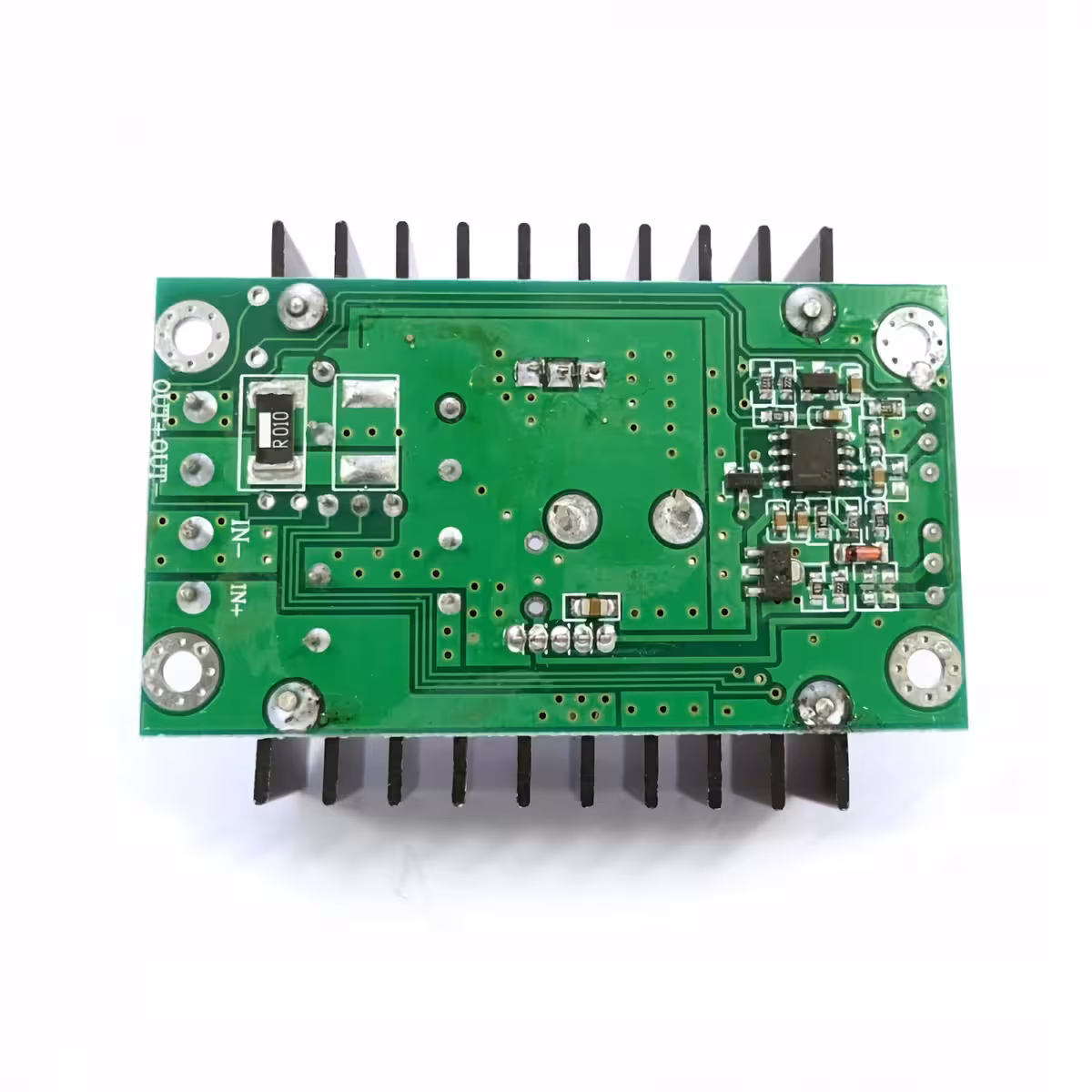

Може ли да се използва като драйвер за мощни светодиоди?
Да. Настройте тока според номиналните стойности на светодиода, а напрежението — според неговия пад (forward voltage). Регулируемото ограничение на тока превръща модула в ефективен драйвер без нужда от допълнителни компоненти.
