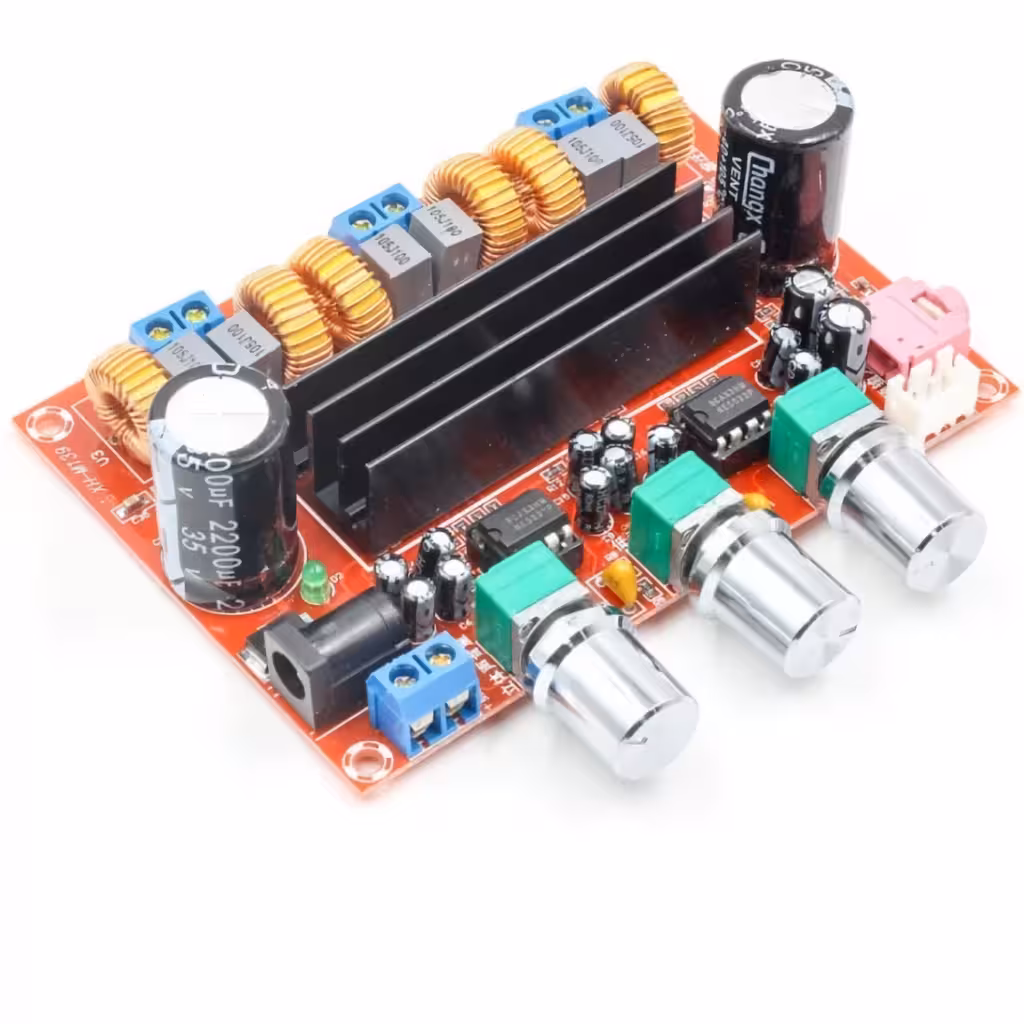

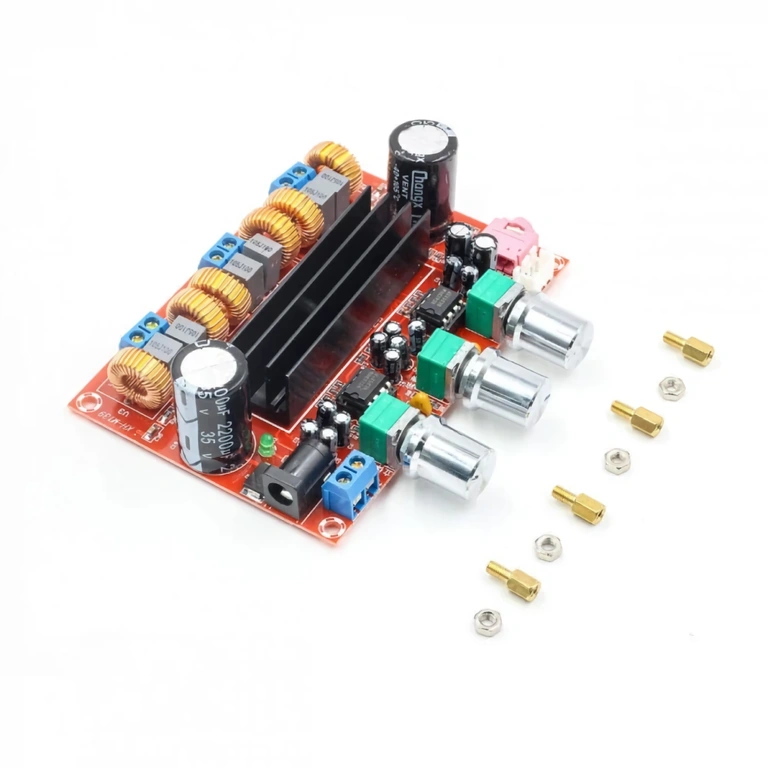

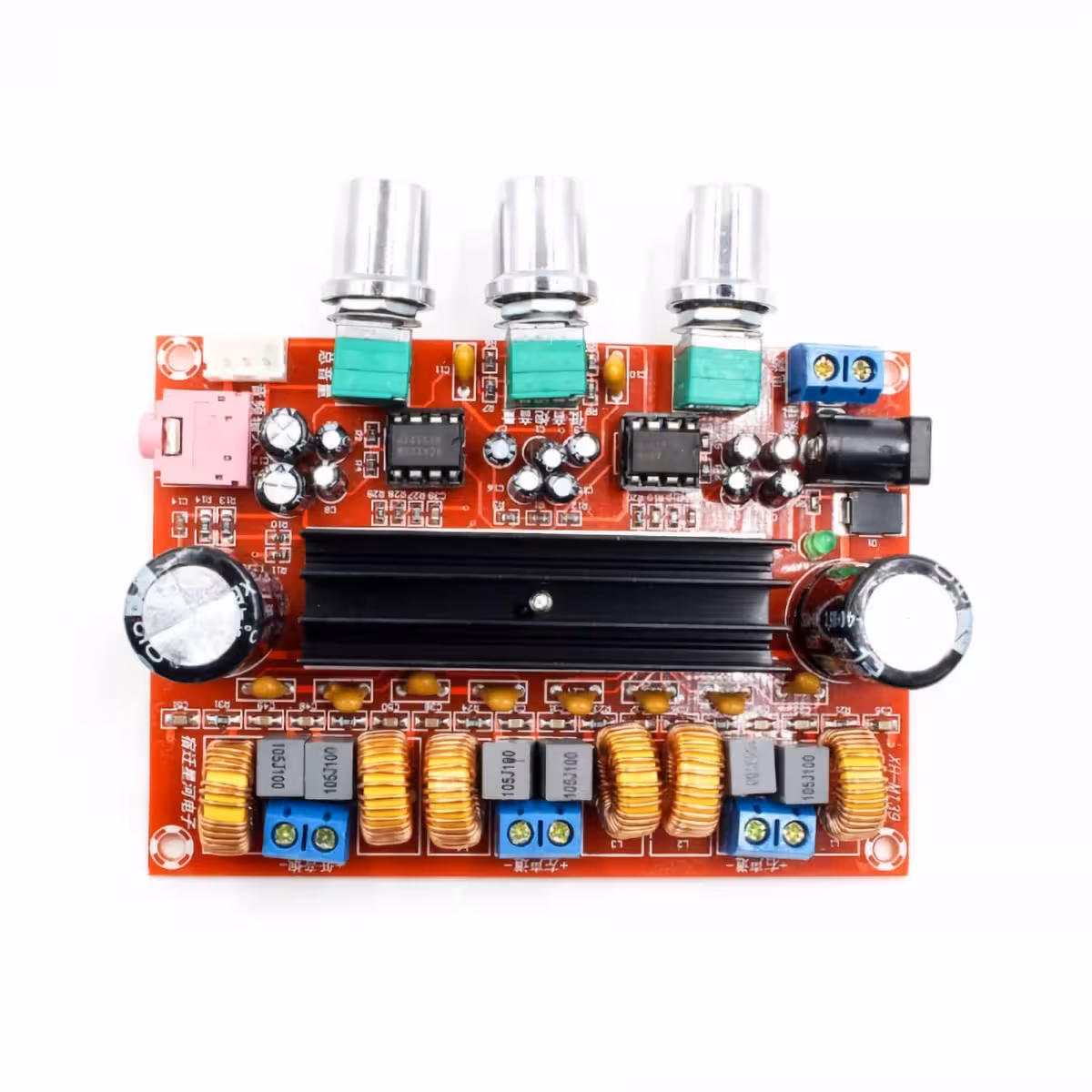

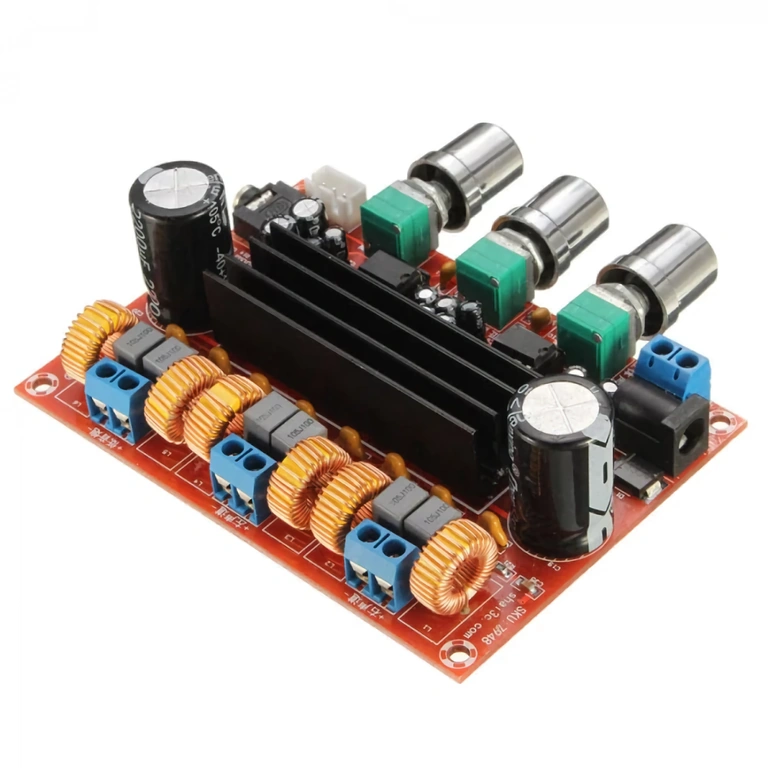

Усилвател 2.1 TPA3116D2 – Реален 100W бас и кристално стерео в компактен модул

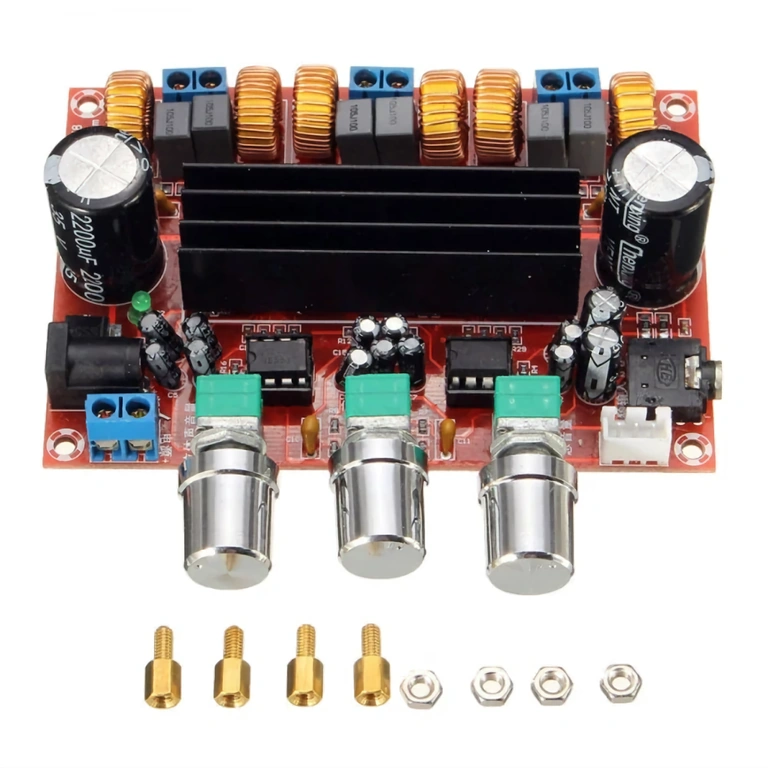

Търсите мощен звук, плътен бас и стерео без изкривявания, без да инвестирате в скъпа готова аудио система? Този 2.1 усилвателен модул с чип TPA3116D2 предлага точно това. С два чипа на Texas Instruments, архитектура, оптимизирана за субуфер, и прецизен предусилвател NE5532, този модул е проектиран за сериозни аудио резултати. Всичко това е събрано върху компактна платка с размери 10×9 см, готова за вграждане във вашия проект.
Забележка: Максималната мощност се постига при 24V DC захранване и 4-омови говорители. При 12V или 8-омови говорители, ефективната мощност ще бъде пропорционално по-ниска. Препоръчва се използването на стабилизирано захранване с минимум 3A.
Защо да изберете този модел? (Основни предимства):
- Два отделни чипа TPA3116D2 — един за стерео каналите (L/R) и един, работещ изцяло в мостов режим (BTL) за субуфера, което гарантира липса на смущения между каналите
- 100W мощност за субуфера — реална BTL конфигурация, която осигурява дълбок и плътен бас с физическо въздействие
- Предусилвател NE5532 — нискошумящ двоен операционен усилвател, използван в професионалната аудио техника; позволява прецизен контрол на басите, средите и високите честоти директно от платката
- SNR 100dB и честота на превключване 1.2MHz — артефактите при превключване са далеч извън чуваемия спектър, осигурявайки чист и детайлен звук

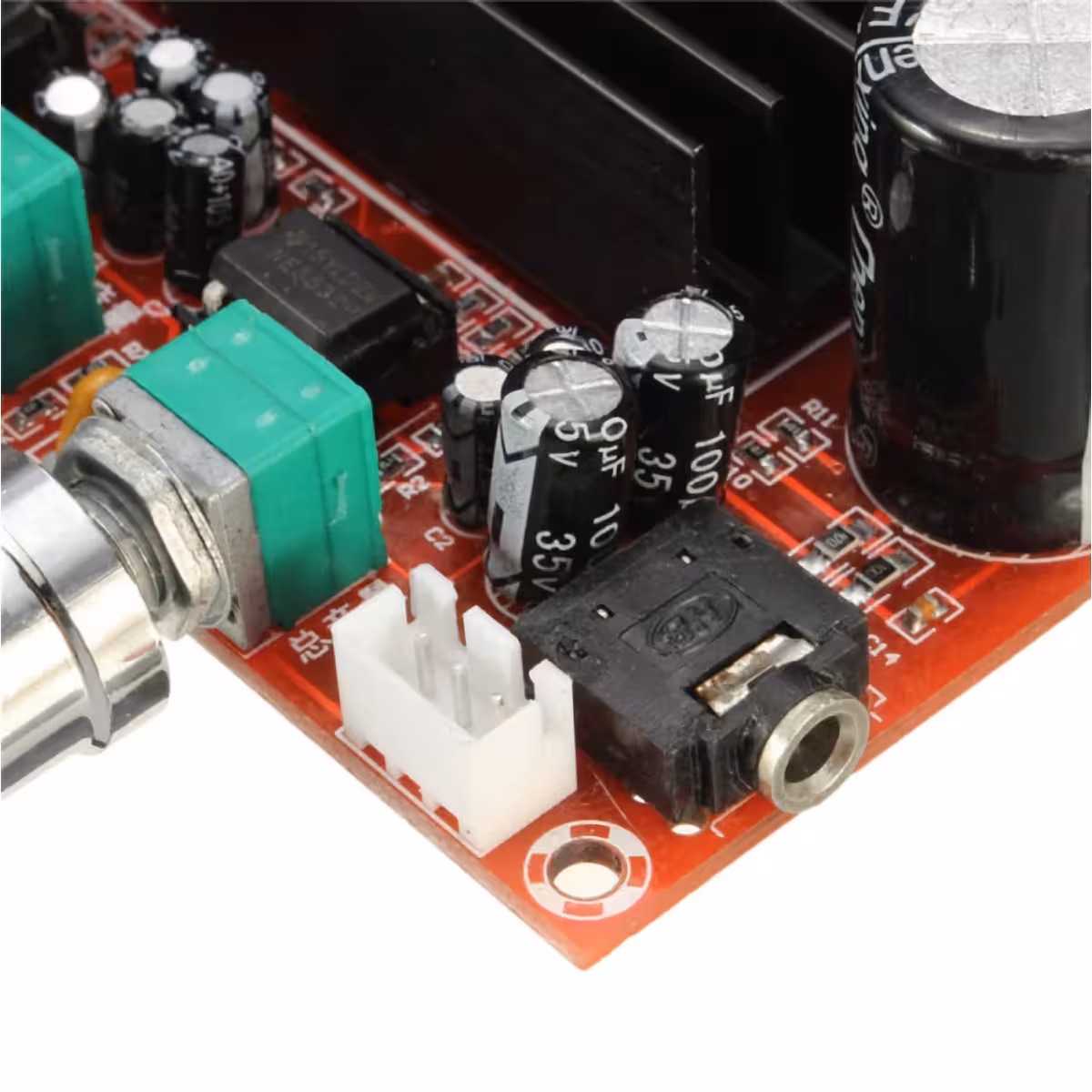

- Два избираеми аудио входа — свържете едновременно телефон и компютър и превключвайте между тях без нужда от разкачане на кабели
- Захранване 12–24V DC — работи отлично с 12V автомобилен акумулатор, мрежов адаптер или Li-Ion батерии
- Компактен формат 10×9×2.5 см — лесен за интегриране във всяка DIY кутия, активна тонколона или автомобилна аудио система

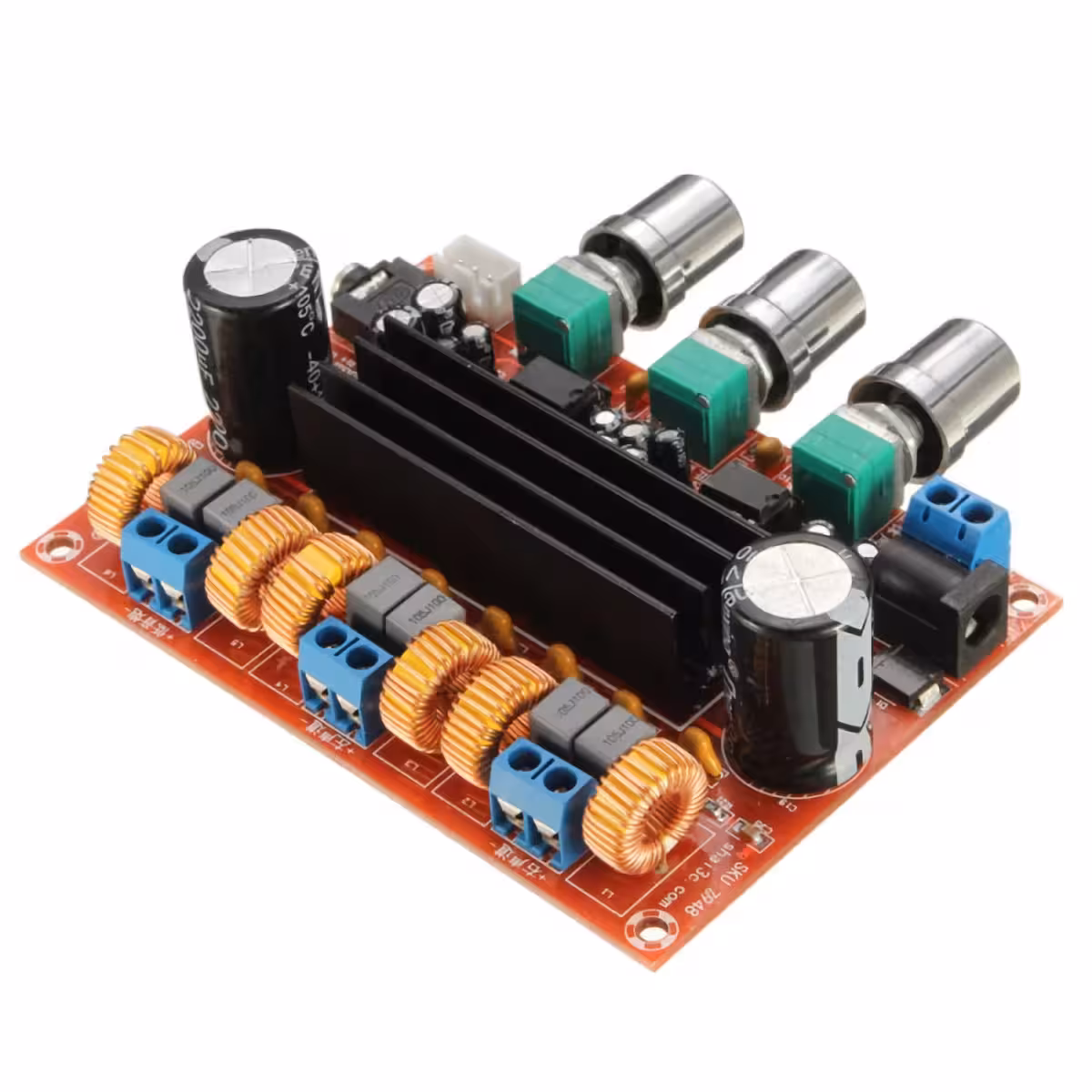

Детайли и производителност
2.1 архитектурата е реализирана професионално: първият TPA3116D2 управлява стерео каналите, докато вторият работи в BTL (Bridge-Tied Load) режим, удвоявайки напрежението към субуфера и доставяйки до 100W непрекъсната мощност, без да изисква отделно захранване.
Тоналният контрол с NE5532 не е просто пасивен филтър, а активен предусилвател с честотна характеристика от 14Hz до 100kHz. Той запазва детайлността на високите честоти и позволява на баса да звучи естествено и мощно. Общите хармонични изкривявания остават изключително ниски дори при високи нива на звука, което предпазва слуха от умора при продължително слушане.
| Параметър | Стойност / Детайл |
|---|---|
| Тип усилване | Клас D (Цифров) |
| Чипове | 2 × TPA3116D2 (Texas Instruments) |
| Предусилвател / Тон | NE5532 (нискошумящ двоен op-amp) |
| Канали | 2.1 – Стерео (L/R) + Субуфер |
| Изходна мощност стерео | 2 × 50W |
| Изходна мощност субуфер | 100W (BTL режим) |
| Импеданс на говорителите | 4 – 8 Ohm |
| Захранващо напрежение | 12V – 24V DC, минимум 3A |
| Честотен обхват | 14Hz – 100kHz |
| SNR (Съотношение сигнал/шум) | 100dB |
| Честота на превключване | 1.2MHz |
| Аудио входове | 2 избираеми входа (жакове или клеми) |
| Контрол на звука | Потенциометри върху платката |

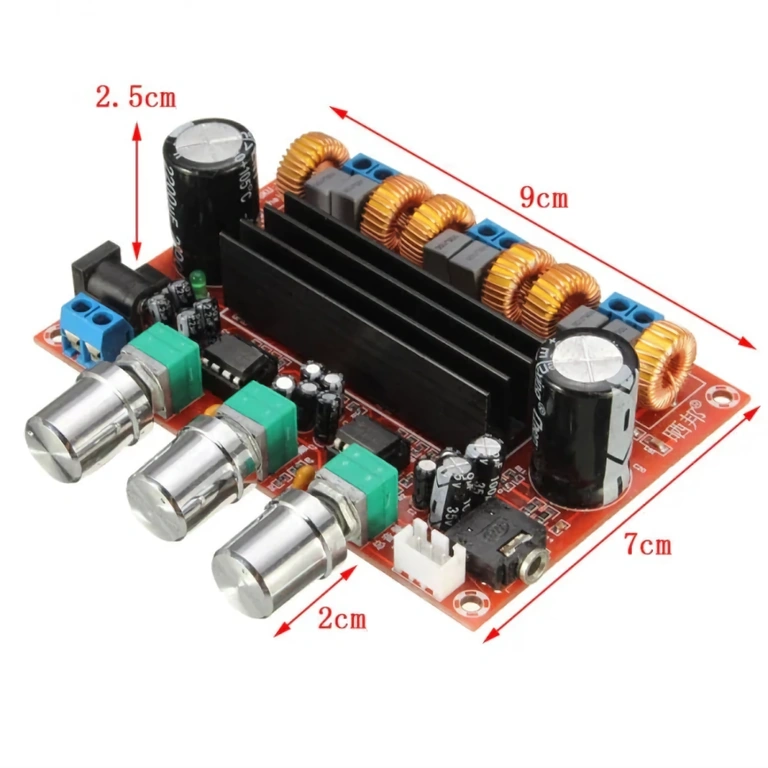

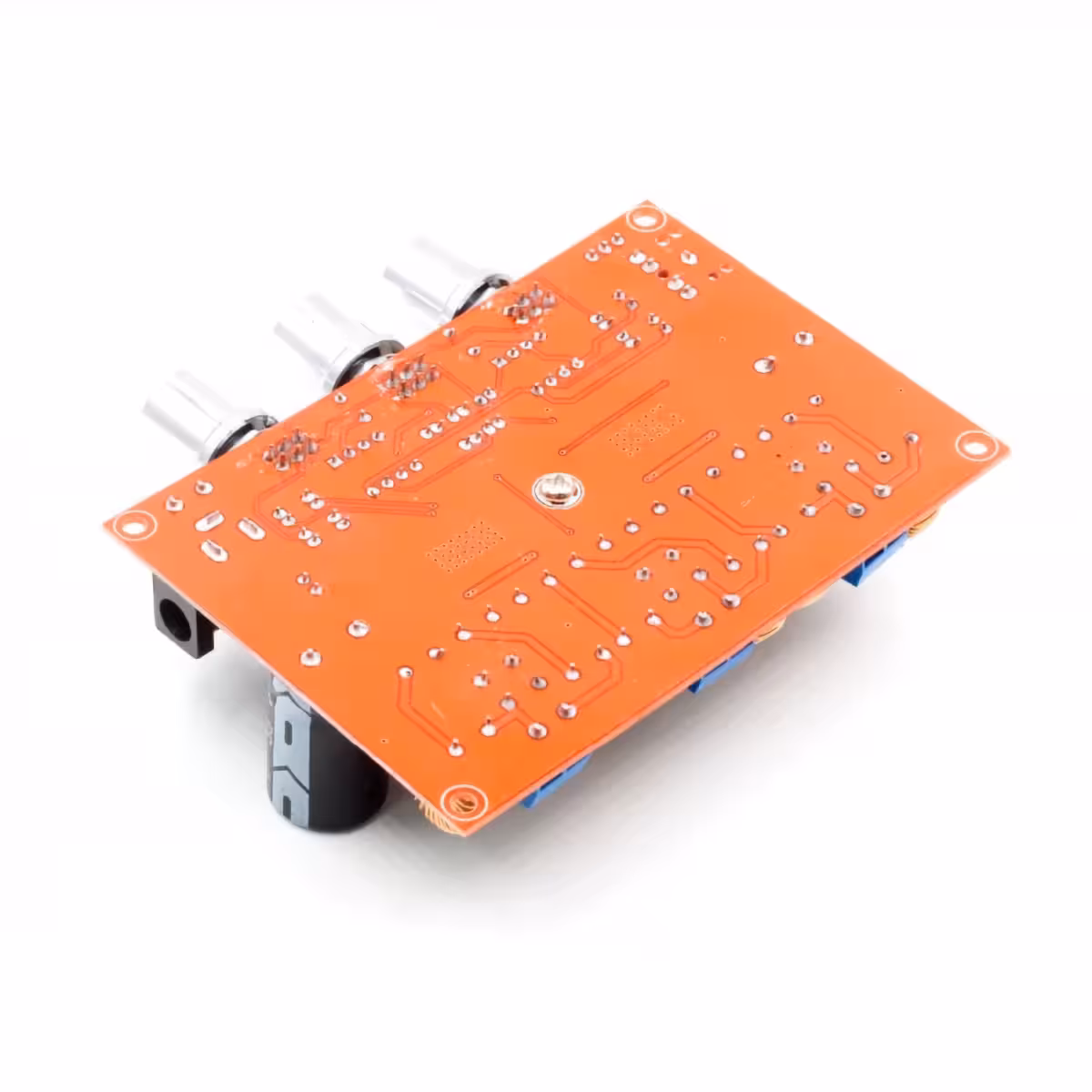

| Размери | 10 × 9 × 2.5 см |

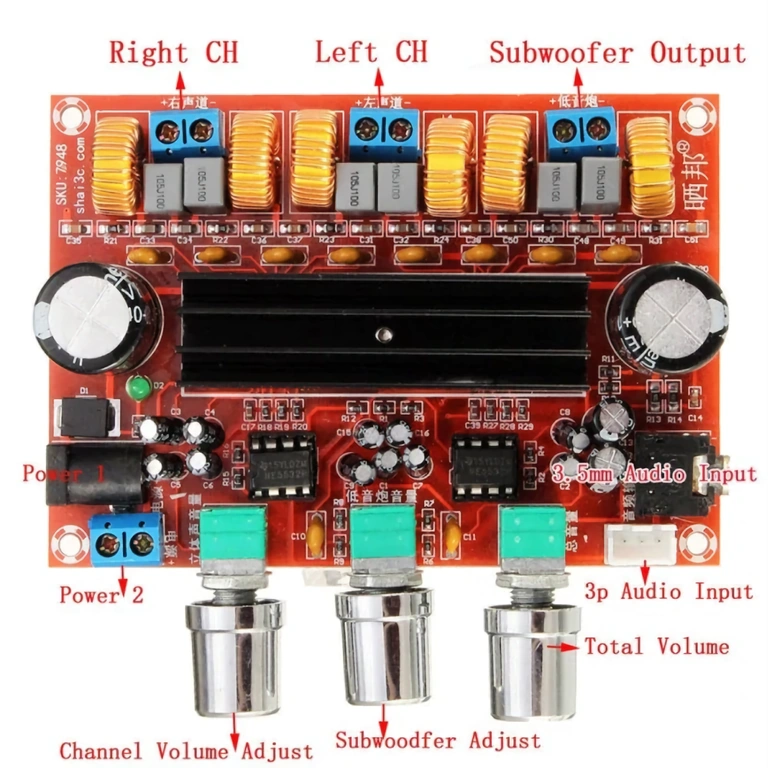

Инструкции за употреба

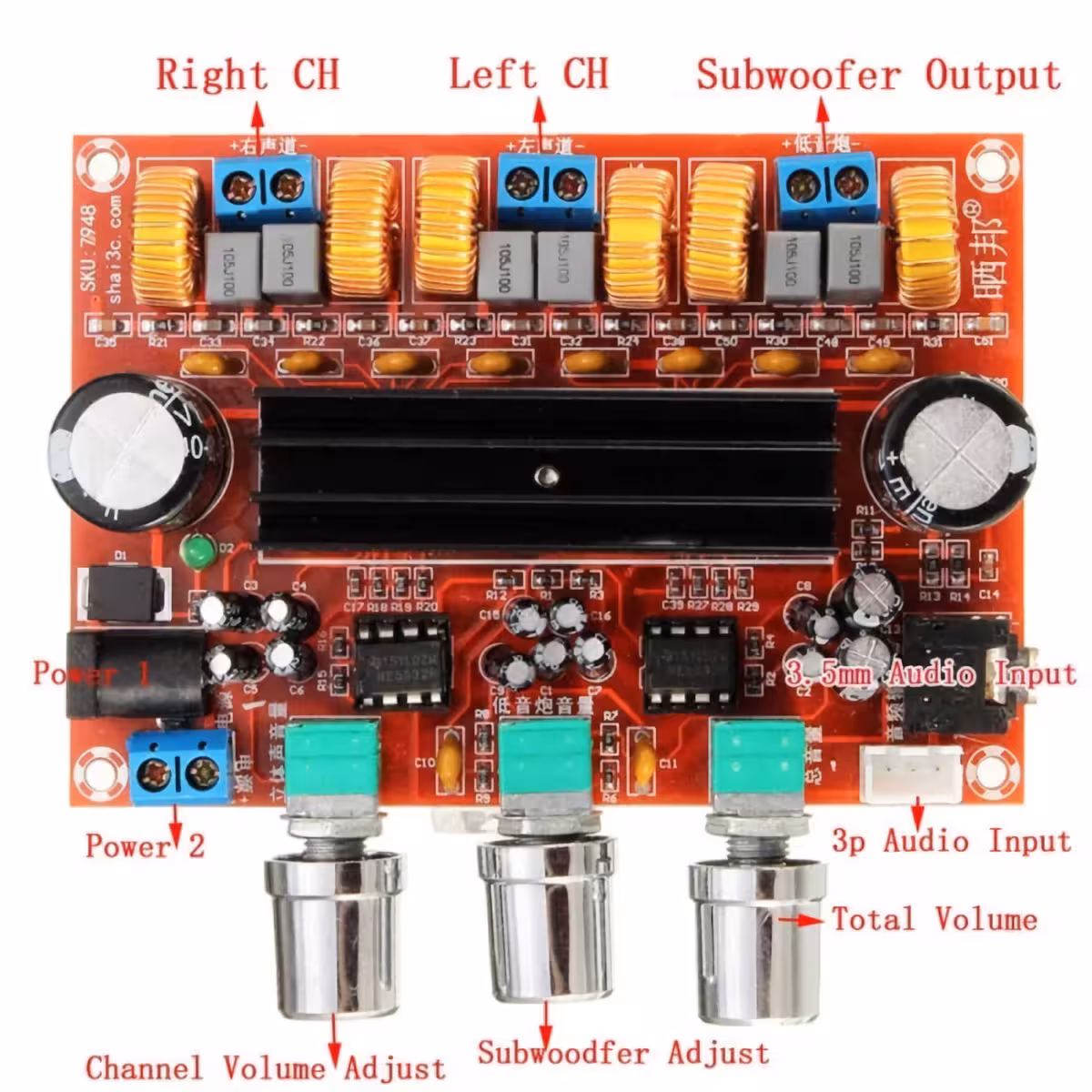

- Захранване: Свържете стабилизиран DC източник между 12V и 24V (минимум 3A), като спазвате поляритета (+ и –). За максимална мощност използвайте 24V / 5A.
- Свързване на говорители: Свържете стерео колоните (4–8Ω) към клемите L+ / L– и R+ / R–. Свържете субуфера (4–8Ω, минимум 80W RMS) към клемите, обозначени със SUB.
- Избор на вход: Свържете аудио източника към един от двата входа и активирайте съответния вход чрез превключвателя на платката.
- Регулиране: Стартирайте при минимално ниво на звука и увеличавайте постепенно. Настройте потенциометрите за общ звук, ниво на субуфера, бас и високи честоти според предпочитанията си.
- Охлаждане: Осигурете добра вентилация около модула. При работа на 24V или продължително натоварване, препоръчваме поставянето на малък радиатор върху чиповете TPA3116D2 за по-дълъг живот.
Съдържание на пакета
- 1 × Усилвателен модул 2.1 TPA3116D2 (напълно сглобена платка)
Често задавани въпроси
Какви говорители са съвместими с този модул?
Всеки говорител с импеданс между 4 и 8 Ohm. За субуфера е необходим говорител, който поддържа поне 80–100W RMS — 50W говорител би се претоварил при високи нива на звука.
Какво захранване е необходимо?
Стабилизирано DC захранване между 12V и 24V, минимум 3A. За максимална мощност: 24V / 5A. Модулът работи отлично и с 12V акумулатор, което го прави идеален за DIY аудио в автомобил.
Нужен ли е радиатор?
При 12V и умерено ниво на звука — не е задължително. При 24V или продължително слушане на висока мощност, малък радиатор върху чиповете TPA3116D2 значително ще удължи експлоатационния живот на модула.
Мога ли да ползвам двата аудио входа едновременно?
Не едновременно — модулът разполага със система за избор на активен вход. Можете да свържете два източника (напр. телефон и лаптоп) и да превключвате между тях без нужда от превключване на кабели.
