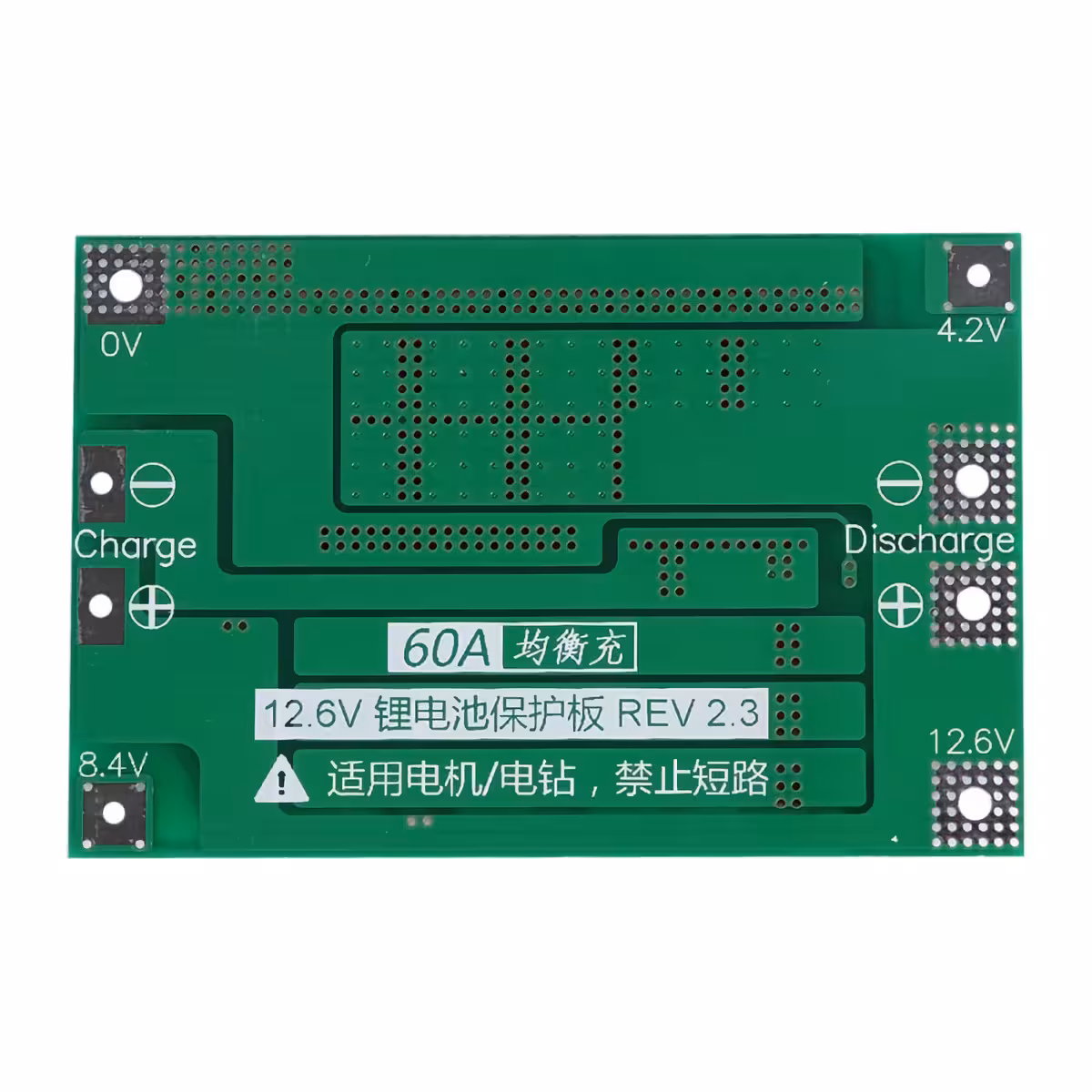

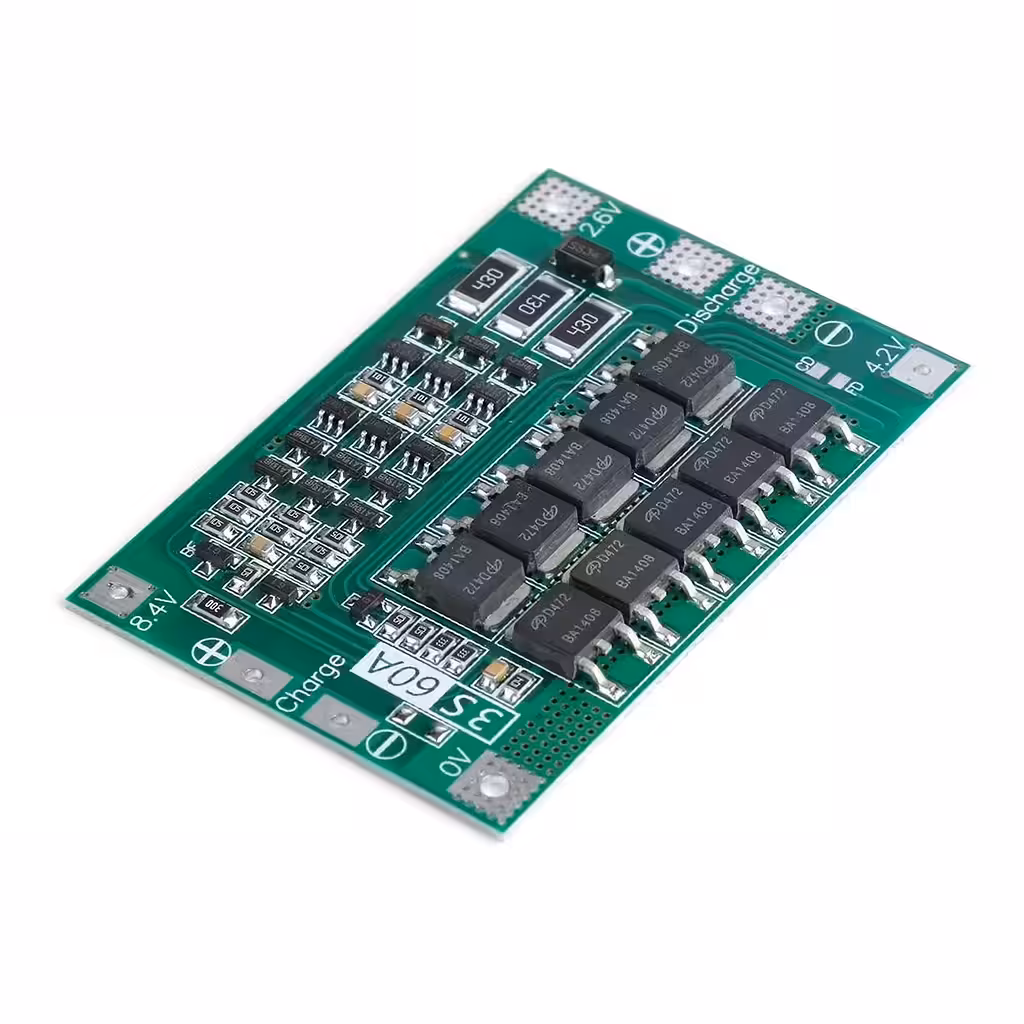

BMS модул 3S 60A – Пълна защита и балансиране за Li-Ion 18650 батерийни пакети (12.6V)
Незащитните батерии се износват значително по-бързо. Литиево-йонен пакет без активен мониторинг може да загуби 30–40% от капацитета си само за няколко месеца интензивна употреба. BMS модулът 3S 60A решава този проблем: той следи всяка клетка поотделно, реагира автоматично при всяко отклонение и поддържа пакета балансиран при всеки цикъл на зареждане.
Забележка: Модулът не включва 18650 клетки. Преди монтаж се уверете, че номиналното напрежение на пакета съответства. Посоченият ток от 70A е за краткотрайни пикове, докато препоръчителният постоянен работен ток е 60A.
Защо да изберете този модел? (Основни предимства):
- 60A постоянен / 70A пиков ток — осигурява стабилна работа на мощни мотори без спадове в напрежението, подходящ за индустриални и DIY приложения
- Пасивно балансиране 100mA на клетка — компенсира разликите между клетките по време на зареждане, предотвратявайки хроничния дисбаланс, който съкращава живота на батерията
- Тройна автоматична защита — от презареждане (4.2V ±0.03V), прекомерно разреждане (3.2V ±0.1V) и късо съединение, без нужда от ръчна намеса
- 10 мощни MOSFET транзистора — ниско вътрешно съпротивление и по-добро разсейване на топлината в сравнение с модулите с 6 транзистора, осигуряващи бърза реакция при дефект
- Компактен дизайн (дебелина 3.4 мм) — лесен за вграждане в тесни корпуси на винтоверти, дронове или RC модели
- Общ порт (B- / P- / C-) — позволява едновременно свързване на зарядното устройство и консуматора, без необходимост от сложна кабелна конфигурация
Технически детайли и производителност

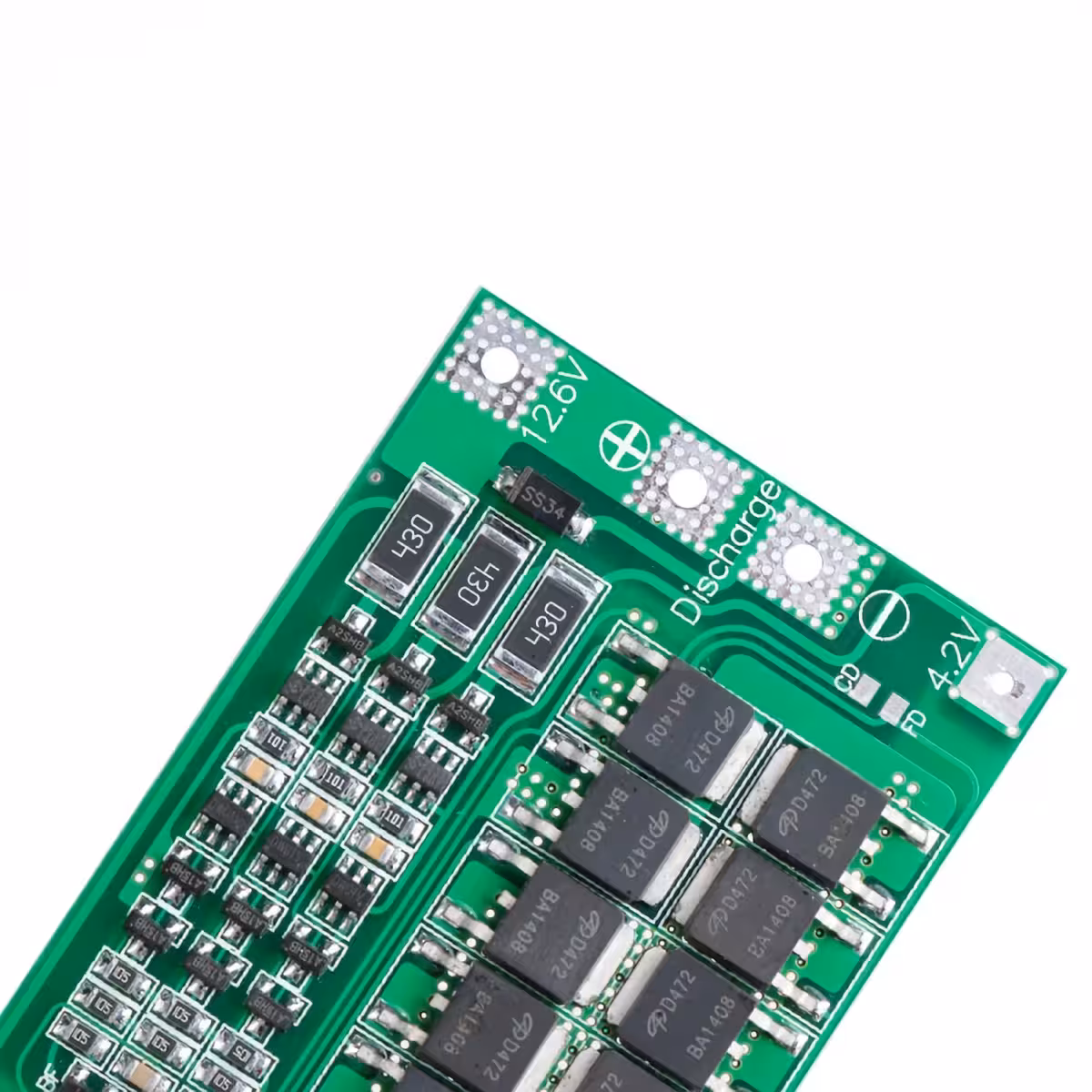

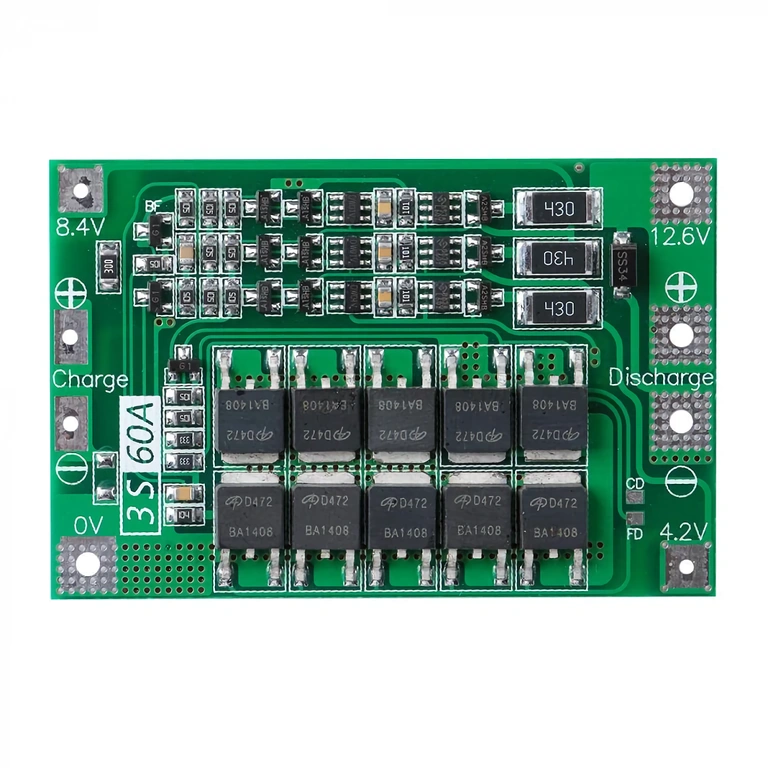

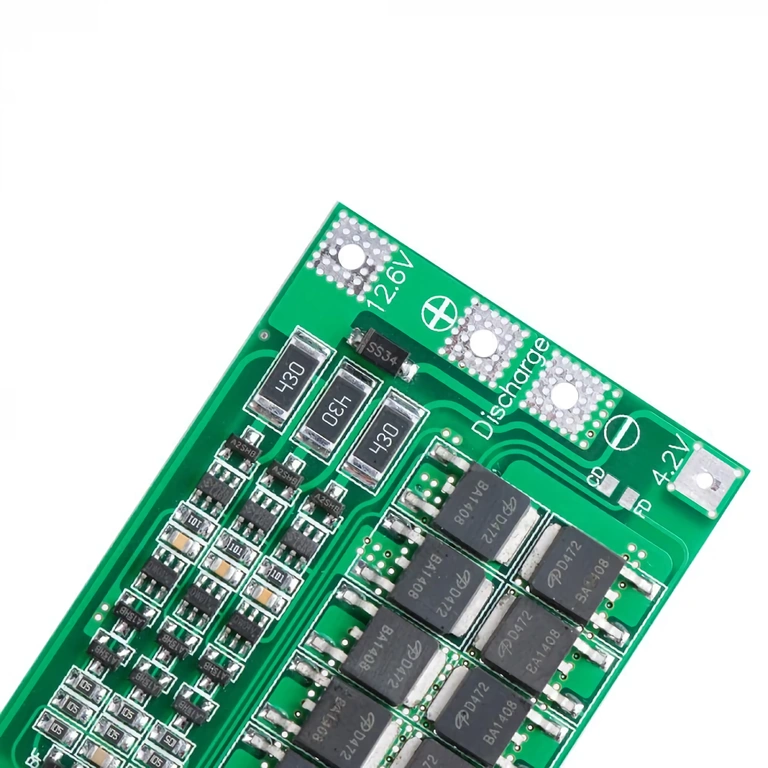

Схемата е изградена върху 10 мощни MOSFET транзистора, разположени симетрично, което намалява общото вътрешно съпротивление и минимизира загубите на енергия под товар. Праговете на защита са фабрично калибрирани за стандартни Li-Ion батерии: 4.2V за презареждане и 3.2V за разреждане — стойности, които предпазват клетките, без да ограничават полезния им капацитет.
Системата за пасивно балансиране се активира по време на зареждане, разсейвайки излишната енергия от по-заредените клетки чрез специализирани резистори. Максималният допустим заряден ток е 15A, което е напълно съвместимо с професионалните 3S зарядни устройства на пазара. При разрядни токове между 20–30A модулът работи без нужда от допълнително охлаждане, докато при натоварвания близо до лимита от 60A се препоръчва осигуряване на добра вентилация.
| Параметър | Стойност / Детайл |
|---|---|
| Конфигурация на батерията | 3S (Li-Ion 18650) |
| Номинално напрежение | 12.6V (зарядно напрежение) |
| Максимален заряден ток | 15A |
| Максимален разряден ток (постоянен) | 60A |
| Максимален разряден ток (пиков) | 70A |
| Защита от презареждане | 4.2V ± 0.03V на клетка |
| Защита от прекомерно разреждане | 3.2V ± 0.1V на клетка |
| Балансиращ ток | 100mA на клетка |
| Брой MOSFET транзистори | 10 |
| Размери | 62 × 42 × 3.4 мм |
| Защита от късо съединение | Да (автоматично, нулиране след премахване на товара) |
| Тип порт | Общ порт (B- / P- / C-) |
| Препоръчителни приложения | Винтоверти, електрически отвертки, дронове, RC модели, роботизирани прахосмукачки, DIY |
Съдържание на пакета
- 1 × BMS модул 3S 60A за Li-Ion 18650 батерии
Често задавани въпроси
Работи ли с всякакви 18650 батерии, независимо от капацитета?
Да. BMS модулът 3S 60A е съвместим с всички Li-Ion 18650 клетки, независимо от техния капацитет (mAh). Балансирането е най-ефективно, ако използвате клетки от един и същ модел и капацитет — големите разлики между тях забавят процеса на балансиране.
Какво се случва при късо съединение?
Модулът засича късото съединение за милисекунди и автоматично прекъсва веригата чрез MOSFET транзисторите, предпазвайки батерията и свързаното устройство. Възстановяването на работата става автоматично след отстраняване на повредата — не е необходимо ръчно нулиране.
Какво напрежение трябва да има зарядното устройство?
За 3S Li-Ion пакет зарядното устройство трябва да подава точно 12.6V — това е напрежението за пълен заряд на 3 клетки, свързани последователно. Използвайте специализирано 3S зарядно с ограничение на тока; неподходящо зарядно устройство може да повреди клетките, дори при наличие на BMS.
Нужен ли е радиатор при високи токове?
При натоварване от 20–30A модулът работи без нужда от допълнително охлаждане. Ако планирате работа близо до лимита от 60A за продължителни периоди, препоръчваме поставянето на малък радиатор върху MOSFET транзисторите или осигуряването на активна вентилация, тъй като високата температура съкращава живота на компонентите.
