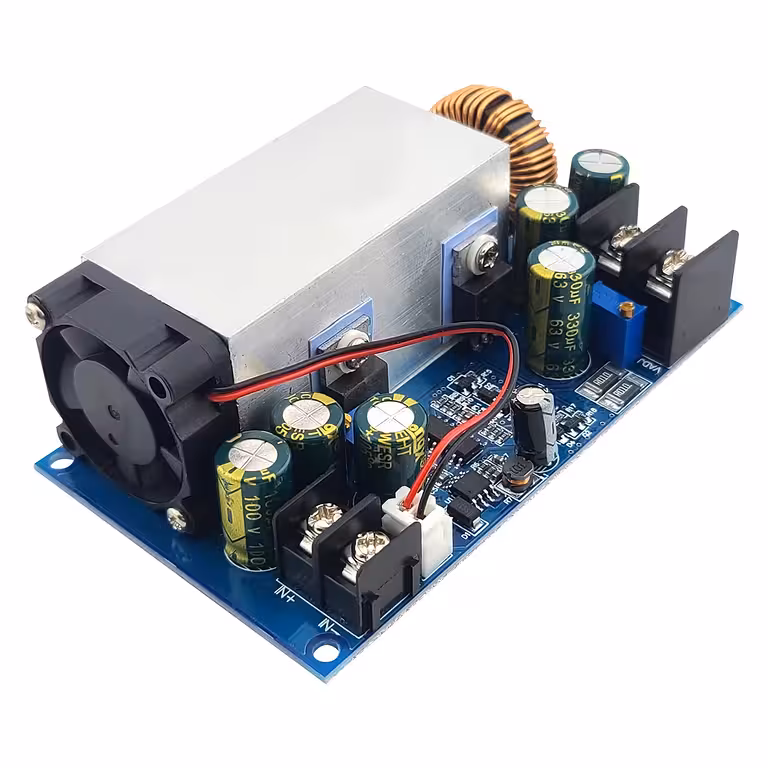

DC-DC Step-Down преобразувател 600W 25A – прецизен CV/CC контрол за захранване и зареждане на батерии
Търсите надежден начин да понижите постоянното напрежение, без да губите енергия под формата на топлина и без да се налага да купувате няколко отделни модула? Този DC-DC step-down преобразувател с мощност 600W и ток 25A ви позволява да контролирате независимо напрежението и тока в едно компактно устройство с ефективност до 95%.
Забележка: Модулът работи изключително в режим step-down (понижаващ напрежението). Изходното напрежение винаги трябва да бъде по-ниско от входното. Устройството няма вградена защита срещу обръщане на поляритета.
Защо да изберете този модел? (Основни предимства):
- Двойно регулиране CV/CC — контролирате напрежението и тока независимо чрез един модул, без нужда от допълнителен токоограничител.
- Ефективност до 95% — губите по-малко от 5% от мощността като топлина, което позволява продължителна работа без прегряване при умерени натоварвания.
- Широк входен диапазон 12–75V — съвместим със соларни панели, токоизправители, акумулатори или лабораторни захранвания без нужда от допълнителни адаптери.
- Регулируем изход 2.5–60V / 1–25A — подходящ за всичко – от захранване на Arduino модули до зареждане на 48V акумулатори или управление на малки електромотори.
- Многооборотни потенциометри — осигуряват прецизна настройка, за разлика от моделите с един оборот, при които и най-малкото движение променя параметрите драстично.
- Син LED индикатор — визуално потвърждение, че изходът е активен, без да се налага постоянно ползване на мултицет.
- Честота на превключване 80 kHz — ниски пулсации на изхода, по-малки филтриращи компоненти и по-чист сигнал за чувствителни товари.
Технически детайли и производителност
Buck (step-down) топологията с честота на превключване 80 kHz осигурява отличен баланс между ефективност и качество на изходното напрежение – пулсациите остават ниски дори при големи токове. Пиковата мощност е 600W, но за продължителна работа препоръчваме ограничаване до 500W, особено при липса на активно охлаждане. Настройката се извършва чрез два многооборотни потенциометъра – VIADJ за напрежение и IADJ за ток – които позволяват плавна настройка без резки скокове. Защитата от късо съединение се осъществява чрез автоматично ограничаване в CC режим, без пълно изключване на модула. Внимание: при индуктивни товари (електромотори, бобини, релета) е задължително монтирането на защитен диод на Шотки на изхода.
| Параметър | Стойност / Детайл |
|---|---|
| Максимална мощност | 600W (препоръчително 500W продължително) |
| Изходен ток | 1–25A регулируем |
| Входно напрежение | 12–75V DC |
| Изходно напрежение | 2.5–60V DC (само step-down) |
| Режими на работа | CV (постоянно напрежение) / CC (постоянен ток) |
| Ефективност | До 95% |
| Честота на превключване | 80 kHz |
| Индикация за статус | Син LED (активен изход) |
| Защита от късо съединение | Автоматично ограничаване на тока (CC) |
| Защита от обръщане на поляритета | Не е включена |
| Съвместими приложения | Акумулатори, малки мотори, електронни модули, регулируеми захранвания |
Инструкции за настройка и употреба
- Свържете захранващия източник към входа, като спазвате поляритета (+ и −); проверете с мултицет преди включване.
- Настройте IADJ на минимум: завъртете напълно обратно на часовниковата стрелка (около 10 оборота), преди да свържете товара.
- Настройте VIADJ: по посока на часовниковата стрелка за увеличаване на изходното напрежение, обратно – за намаляване. Потвърдете стойността с мултицет.
- Свържете товара и постепенно увеличете IADJ до желаната стойност на тока, като следите с амперметър.
- Не свързвайте масата на входа директно с масата на изхода, без да познавате схемата на захранваното устройство.
- За индуктивни товари (мотори, бобини) монтирайте диод на Шотки паралелно на товара, с катод към плюса.
- При натоварвания близо до 500W осигурете активно охлаждане (вентилатор), за да поддържате температурата в безопасни граници.
Съдържание на пакета
- 1 × DC-DC Step-Down модул 600W 25A CV/CC
Често задавани въпроси
Мога ли да използвам този преобразувател за повишаване на напрежението?
Не. Модулът работи само в режим step-down (понижаващ). Изходното напрежение винаги трябва да е по-ниско от входното. За повишаване на напрежението ви е необходим boost преобразувател.
Какво ще се случи, ако обърна поляритета на входа?
Модулът няма защита срещу обръщане на поляритета. Грешното свързване може необратимо да повреди вътрешните компоненти. Винаги проверявайте поляритета с мултицет преди подаване на захранване.
Задължителен ли е защитният диод при зареждане на батерии?
Да. Без него токът може да протече обратно през модула, когато захранването е изключено, което ще повреди транзисторите. Използвайте диод на Шотки, оразмерен според работния ток.
Мога ли да захранвам DC мотори директно от този модул?
Да, с монтиран защитен диод на Шотки паралелно на мотора. Пусковият ток не трябва да надвишава 25A, а продължителната мощност трябва да остане под 500W.
Кога е необходимо допълнително охлаждане?
При натоварвания над 300W или в среда с висока температура, монтирайте вентилатор над модула. Без принудително охлаждане температурата на компонентите се покачва бързо, което значително съкращава живота им.
