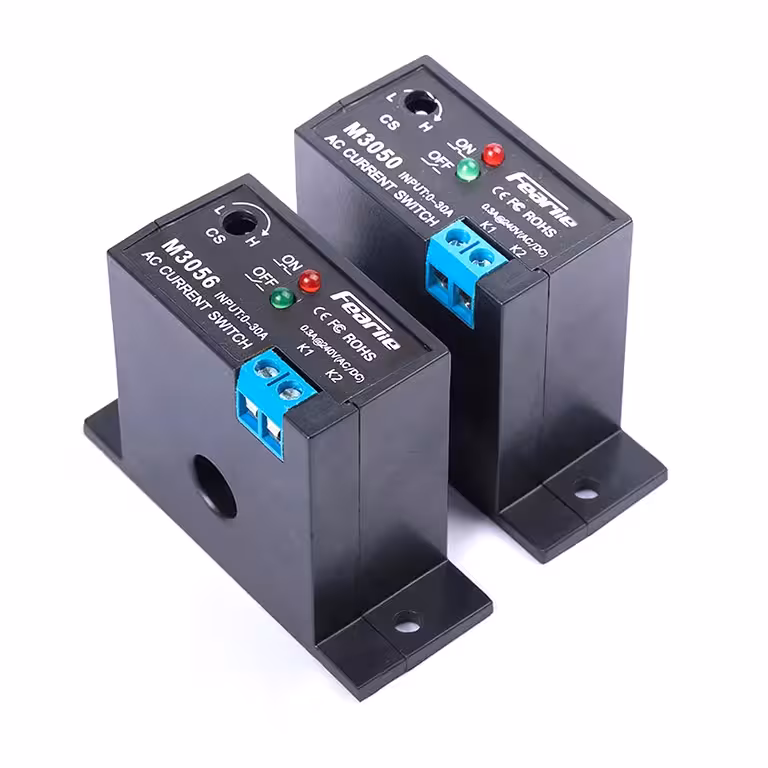

Регулируем AC сензор за ток 0.2–30A – безконтактен мониторинг без нужда от външно захранване
Ако разполагате с двигател, помпа или инвертор и искате да следите преминаването на ток през веригата, без да прекъсвате кабели или да добавяте допълнително захранване, модулът M3050/M3056 е идеалното решение. Монтажът отнема броени минути: просто прекарайте проводника през отвора с диаметър Ø10 мм и сензорът е готов за работа.
Забележка: Изходът на модула е управляващ сигнал (макс. 0.3A / 240V AC/DC), предназначен за автоматизация, а не за силови вериги. Проводникът, който се следи, не се прерязва — той просто преминава през отвора на сензора.
Защо да изберете този модел? (Основни предимства):
- Регулируем праг 0.2–30A — един и същ уред покрива всичко от осветителни кръгове до индустриални двигатели
- Самозахранване от магнитното поле — не е необходимо външно захранване, което опростява окабеляването в електрическото табло
- Електронно превключване без движещи се части — липса на механично износване и практически неограничен брой цикли на превключване
- Пълна галванична изолация — следената верига и изходът са напълно отделени, което предпазва вашия PLC контролер или алармена система
- Време за реакция под 1% и 100% допустимо претоварване — прецизно отчитане на пикове и устойчивост при тежък старт на двигатели
- Огнеупорен PC корпус — устойчив на високи температури (от -20°C до +55°C), подходящ за индустриални табла или защитени външни инсталации
Детайли и производителност
Принципът на работа се базира на токов трансформатор с тороидална сърцевина: следеният проводник играе ролята на първична намотка, а индуцираната енергия захранва директно вътрешната верига — без батерии и без нужда от 24V захранване. Прагът на задействане се настройва прецизно чрез вграден потенциометър с фина резолюция в целия диапазон 0.2–30A. Изходът от 0.3A / 240V AC или DC е напълно достатъчен за управление на спомагателен контактор, PLC вход или алармен модул. Работната температура до +55°C позволява монтаж дори в гъсто населени електрически табла.
| Параметър | Стойност / Детайл |
|---|---|
| Налични модели | M3050 (NO), M3056 (NC) |
| Диапазон на тока | 0.2 – 30A AC |
| Тип изходен контакт | NO (M3050) / NC (M3056) |
| Капацитет на изхода | 0.3A макс. / 240V AC или DC |
| Принцип на измерване | Магнитна индукция (тороидален трансформатор) |
| Захранване | Самозахранване от магнитното поле на проводника |
| Диаметър на отвора | Ø 10 мм |
| Закъснение | < 1% |
| Допустимо претоварване | 100% |
| Работна температура | -20°C … +55°C |
| Материал на корпуса | Огнеупорен PC (поликарбонат) |
| Типични приложения | Двигатели, помпи, компресори, PV системи, UPS, ел. табла |
Инструкции за настройка и употреба
- Прекарайте проводника (фазата, само един кабел) през отвора от Ø10 мм на сензора. Не е необходимо рязане или модификация на кабела.
- Свържете изхода на модула (сигналните клеми) към управляващата верига: PLC, контактор, аларма или друг товар до 0.3A / 240V.
- Включете следената верига при желания минимален товар и завъртете потенциометъра постепенно по посока на часовниковата стрелка, докато релето превключи.
- Проверете работата: за M3050 (NO) — изходът се затваря при превишаване на прага; за M3056 (NC) — изходът се отваря при превишаване на прага.
- Тествайте при номинален товар на оборудването, за да потвърдите, че прагът е настроен правилно и няма фалшиви задействания.
Съдържание на пакета
- 1 x Модул за детекция на ток M3050 (NO) или M3056 (NC) — според избрания модел
Често задавани въпроси
Каква е разликата между M3050 и M3056?
M3050 е с Нормално Отворен (NO) контакт — веригата се затваря, когато токът надвиши зададения праг. M3056 е с Нормално Затворен (NC) контакт — веригата се отваря при превишаване на прага. Изберете според логиката на вашата автоматизация.
Нуждае ли се от външно захранване?
Не. Модулът се самозахранва от магнитното поле на проводника чрез принципа на токовия трансформатор. Не са нужни допълнителни захранващи кабели.
Мога ли да следя прав ток (DC) с този сензор?
Не. Сензорът отчита единствено променлив ток (AC) чрез магнитна индукция. Управляващият изход може да работи както с AC, така и с DC (макс. 0.3A / 240V), но следеният проводник трябва да бъде AC.
Може ли да се използва за трифазен двигател?
Да. Прекарайте само един фазов проводник през отвора на сензора. За пълен трифазен мониторинг използвайте три независими модула, по един за всяка фаза.
Какъв е максималният диаметър на кабела?
Отворът е с диаметър Ø 10 мм. Уверете се, че целият кабел, включително изолацията, преминава свободно през него.
Подходящ ли е за фотоволтаични системи или UPS?
Да, стига следената верига да е AC — например изходът на инвертора или UPS устройството. Често се използва в електрически табла, PV системи и индустриални инсталации за следене на консумацията и защита от претоварване.
