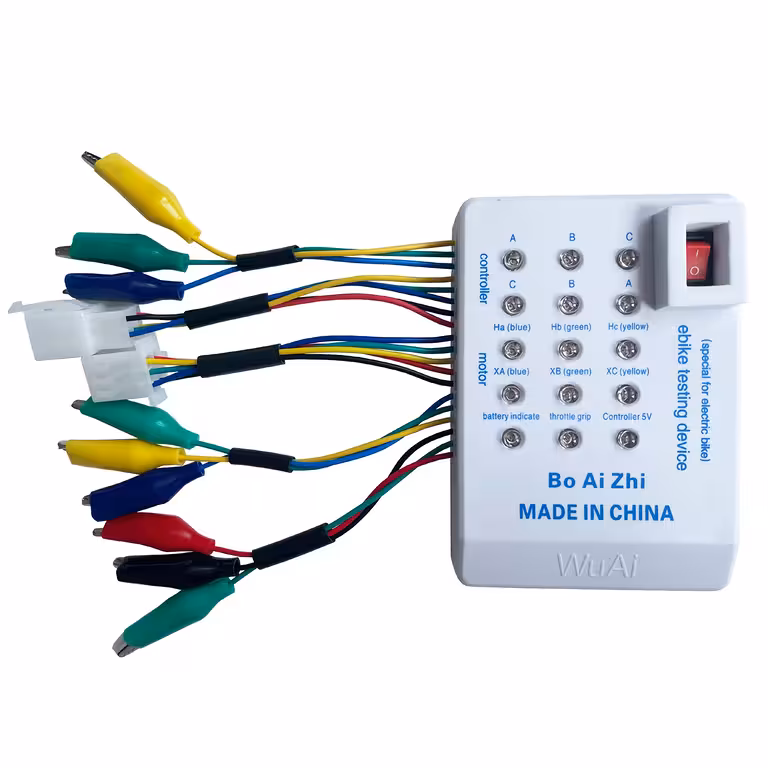

Универсален тестер за безчеткови мотори 24-72V: пълна диагностика на мотора, Hall сензорите и контролера без излишна техника
Електрическото ви превозно средство не тръгва и се чудите дали проблемът е в мотора, контролера или дросела? Спрете с догадките и губенето на време. Този универсален тестер за безчеткови мотори ви показва точно къде е повредата – само за няколко минути, чрез ясна LED индикация, която не оставя място за съмнение.
Устройството работи с всяко напрежение от 24V до 72V. Подходящо е за електрически велосипеди, тротинетки и скутери с безчеткови мотори – ако имат Hall сензори, можете да ги диагностицирате.
Забележка: Съвместим е изключително с безчеткови мотори, оборудвани с Hall сензори. Не работи с мотори без сензори (sensorless).
Защо да изберете този тестер? (Ключови предимства):
- Широк обхват 24V–72V — работи с почти всички масови електрически превозни средства на пазара, без нужда от допълнителни адаптери.
- 5 функции в едно устройство — проверявате фазите на мотора, Hall сензорите, контролера, дросела (газта) и спирачната система, без да сменяте оборудването.
- Мигновена LED обратна връзка — централният 5V индикатор и LED светлините за ротация ви казват до 30 секунди дали проблемът е в захранването, сензорите или фазите.
- Компактен дизайн за мобилен сервиз — с размери 10,5 × 7,5 × 2,5 см, тестерът се побира във всяка чанта с инструменти или раница на техник.
- Устойчивост на външни условия — работи в температурен диапазон от -20°C до +50°C, което го прави идеален дори за работа в неотопляем гараж през зимата.
Детайли и производителност
Тестерът разполага с пет групи цветно кодирани конектори — всяка група съответства на конкретен компонент, което елиминира риска от грешно свързване. Фазовите проводници (жълт, зелен, син) са напълно изолирани от тези на контролера, което ви позволява да локализирате дефекта с прецизност. Централният 5V LED индикатор е ключов за проверка на здравето на вътрешното захранване на контролера — ако не свети, веднага разбирате, че проблемът не е в мотора. Последователността на светене на LED индикаторите за ротация (отляво надясно) потвърждава правилната подредба на фазите и Hall сигналите, което е критично за плавната работа на мотора без излишен шум.
| Параметър | Стойност / Детайл |
|---|---|
| Съвместими напрежения | 24V, 36V, 48V, 60V, 72V |
| Тип мотор | Безчетков (Brushless) с Hall сензори |
| Функции за тест | Фази на мотор, Hall сензори, контролер, дросел, спирачка |
| Индикация | LED светлини за ротация + централен 5V LED + LED за дросел (зелен/червен) |
| Брой групи конектори | 5 цветно кодирани групи |
| Работна температура | -20°C – +50°C |
| Размери | 10,5 × 7,5 × 2,5 см |
| Съвместимост | Електрически велосипеди, тротинетки, скутери |
Инструкции за употреба
Тестване на фазовите проводници на мотора
- При изключен тестер, свържете 3-те фазови проводника на мотора към съответната група.
- Завъртете мотора напред (при мотори с „free wheel“ механизъм, завъртете колелото ръчно в обратна посока).
- Проверете дали всички LED светлини мигат и наблюдавайте последователността им отляво надясно.
Тестване на Hall сензорите и проводниците
- Свържете само конектора на Hall сензорите към тестера. При някои мотори може да се наложи изваждането на белия пластмасов конектор.
- При включен тестер, завъртете мотора напред.
- Проверете дали всички LED светлини мигат в правилната последователност (отляво надясно).
Тестване на контролера
- Свържете дросела (газта) към контролера.
- Свържете фазовите и Hall проводниците на контролера към съответните групи на тестера.
- Свържете батерията към контролера.
- Включете тестера и проверете дали централният 5V LED свети.
- Ако 5V индикаторът не свети, контролерът не подава правилно напрежение към Hall сензорите.
- Завъртете бавно дросела и проверете дали срещуположните LED светлини светят и се въртят съответно.
Тестване на дросела (газта)
- Свържете дросела към първата група конектори на тестера.
- При включен тестер, проверете дали LED индикаторът е зелен (позиция в покой).
- Завъртете дросела докрай — LED светлината трябва да премине през последователността: зелено → изключено → червено (максимално подаване на газ).
- Ако LED светлината не следва тази последователност, дроселът или кабелите са дефектни.
Съдържание на пакета
- 1× Универсален тестер за безчеткови мотори с Hall сензори
- Предварително инсталирани цветно кодирани конектори
Често задавани въпроси
Работи ли с всеки безчетков мотор?
Работи с безчеткови мотори, оборудвани с Hall сензори, използвани при електрически велосипеди и тротинетки с напрежение 24V–72V. Мотори без сензори не са съвместими.
Какво означава, ако LED индикаторът на Hall сензор не свети?
Съответният Hall сензор или кабелът към него е дефектен и трябва да бъде подменен.
Защо централният 5V LED не свети при тест на контролера?
Вътрешното 5V захранване на контролера е дефектно или червеният/черният проводник на Hall конектора е прекъснат.
LED светлините светят в обратна последователност (отдясно наляво). Има ли проблем?
Да — обратната последователност показва несъответствие между Hall проводниците и фазите на мотора или контролера. Решава се чрез пренареждане на връзките.
LED светлините за фазите изглеждат сякаш мигат едновременно. Нормално ли е?
При висока скорост на въртене на колелото, LED светлините могат да изглеждат като че светят едновременно. Важното е, че всички светят — последователността става видима, ако намалите скоростта на въртене.
