Дигитален AC волтметър за вграждане — прецизно отчитане и лесен монтаж
Трябва да следите напрежението в електрическото си табло, но не искате да прекарвате допълнителни кабели за захранване? Този дигитален AC волтметър е създаден точно за това. Той се захранва директно от линията, която измерва, предоставя ясна визуализация чрез син LED дисплей и е напълно съвместим както с монофазни, така и с трифазни електрически системи.
Забележка: Този модел е предназначен единствено за измерване на променливо напрежение (AC). При трифазни системи се свързва между две фази (линейно напрежение), а при монофазни – между фаза и нула.
Защо да изберете този модел? (Основни предимства):
- Без външно захранване — уредът черпи енергия директно от измерваната верига, което спестява излишно окабеляване в таблото.

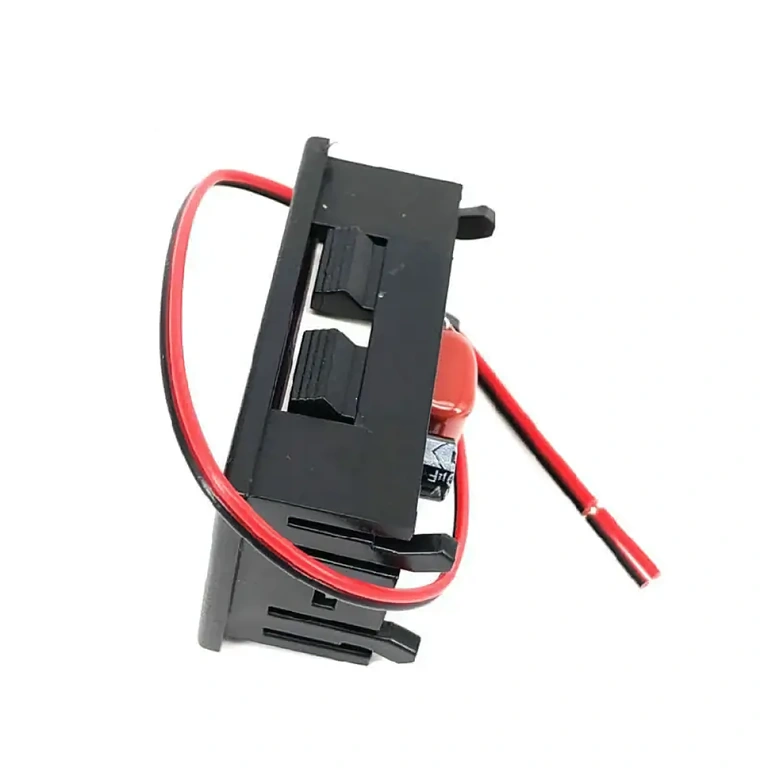

- Висока точност ±1% — отклонение под 2–4V при 230V, което е напълно достатъчно за надежден мониторинг в професионални условия.
- Универсалност — един и същ уред измерва 230V (фаза-нула) или 380–400V (фаза-фаза) без нужда от модификации.

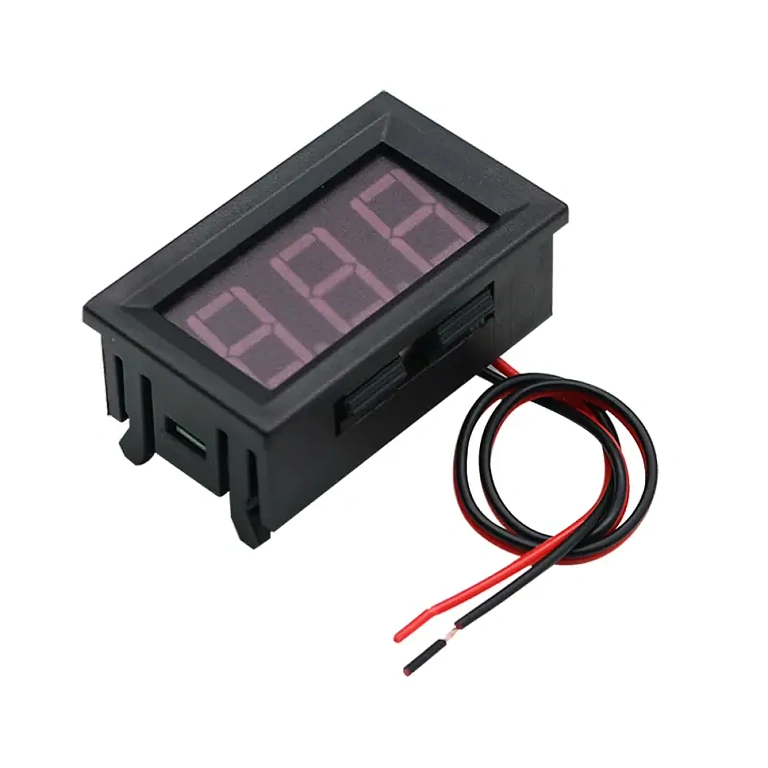

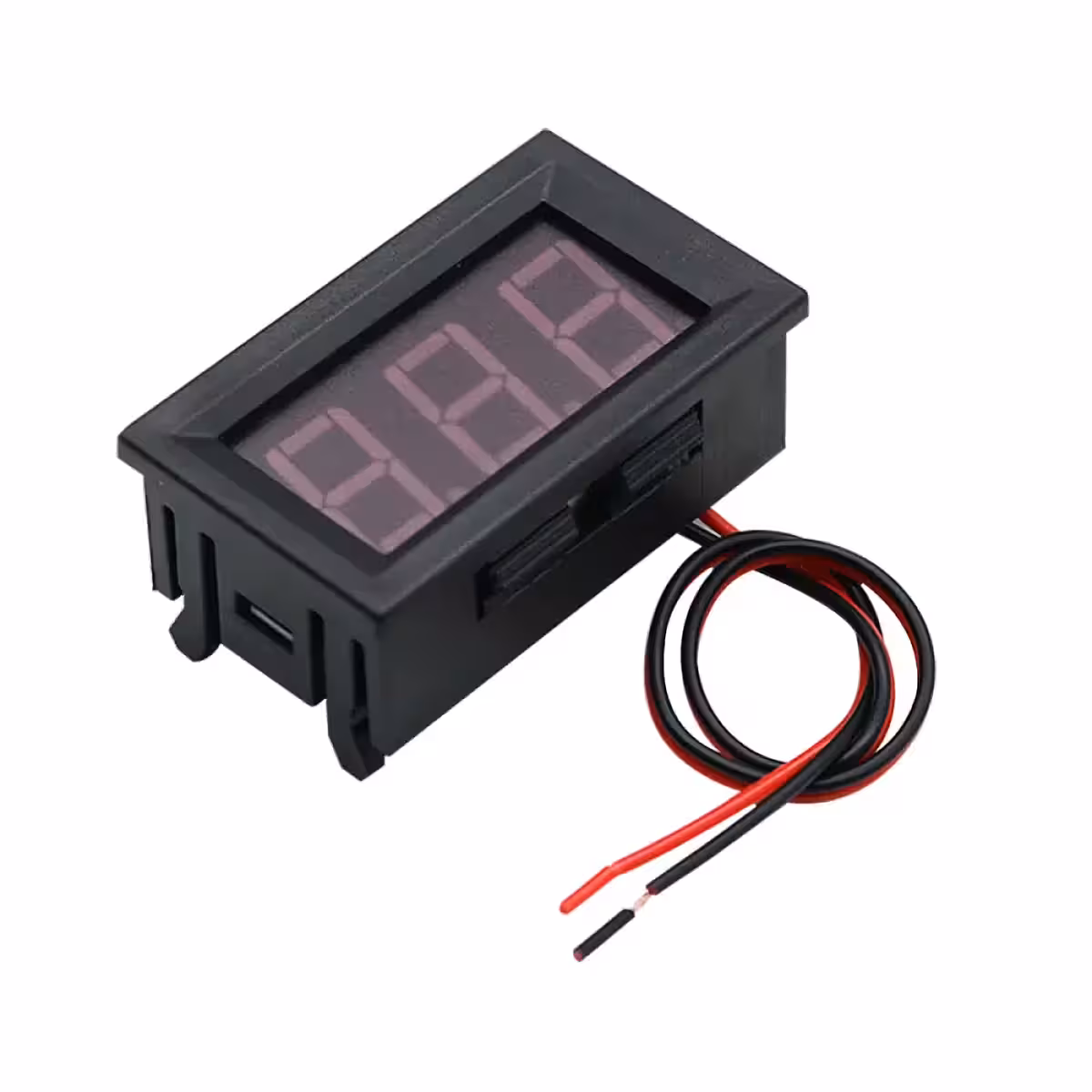

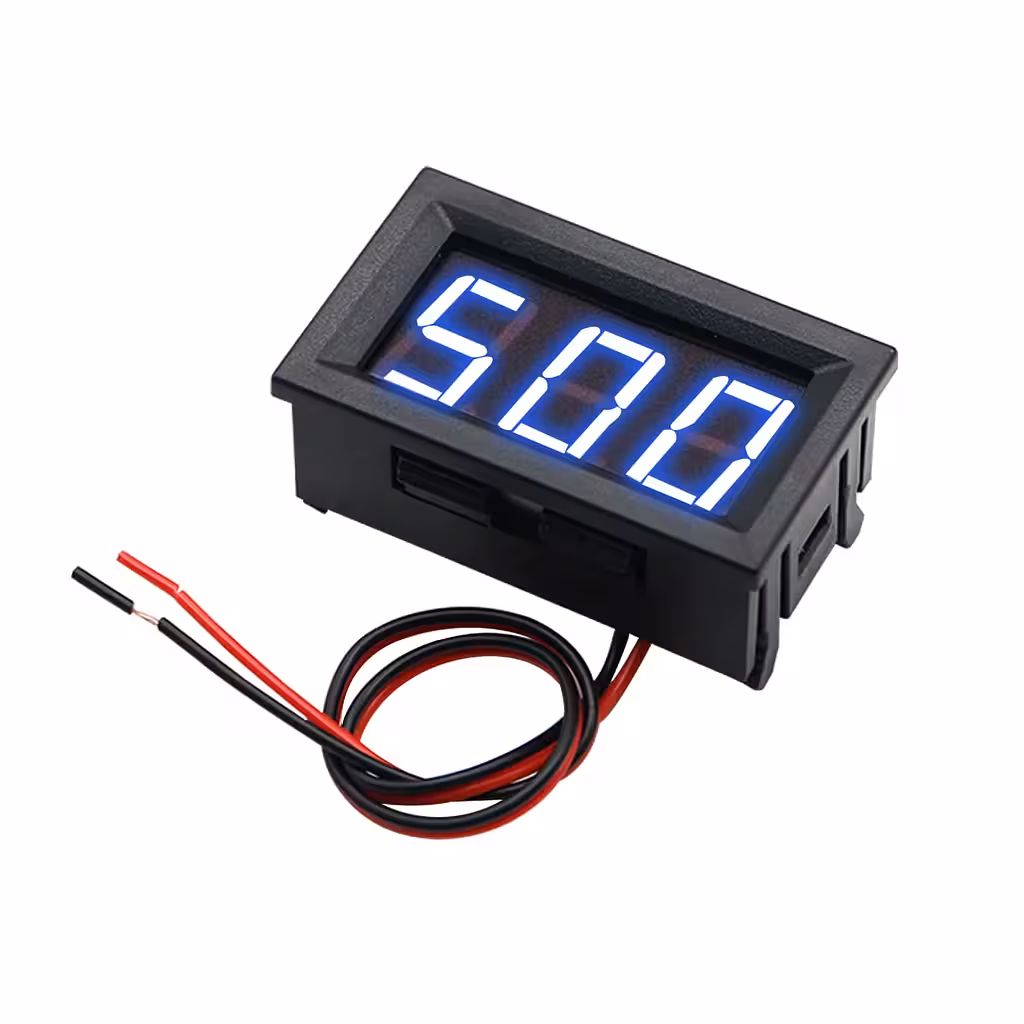

- Син LED дисплей 0,56 инча — големи цифри, които се четат лесно дори от разстояние или при слаба осветеност.
- Прецизна калибрация — чрез вградения тример можете да коригирате показанията за секунди с фина отвертка.
- Защита срещу обръщане на поляритета — грешка при свързването няма да повреди устройството.
Технически характеристики и производителност
Входният импеданс от над 1 MΩ гарантира, че волтметърът не натоварва измерваната верига и не влияе на работата на инсталацията. Включените в комплекта кабели с дължина 20 см са напълно достатъчни за монтаж в стандартни табла, а компактният корпус с размери 4,8 x 2,9 x 2,2 см се вписва във всеки стандартен отвор. Уредът работи стабилно в температурен диапазон от -20°C до +65°C, което го прави подходящ за външни кутии или индустриални среди с големи температурни амплитуди.
| Параметър | Стойност / Детайл |
|---|---|
| Тип измерване | Променливо напрежение (AC) |
| Съвместимост | Монофазни и трифазни системи |
| Захранване | От измерваната верига (без външен източник) |
| Точност | ±1% |
| Входен импеданс | > 1 MΩ |
| Дисплей | Син LED, цифри 0,56 инча (14,22 мм) |
| Дължина на кабела | 20 см (червен + / черен -) |
| Калибрация | Вграден потенциометър (тример) |
| Защита | От обръщане на поляритета |

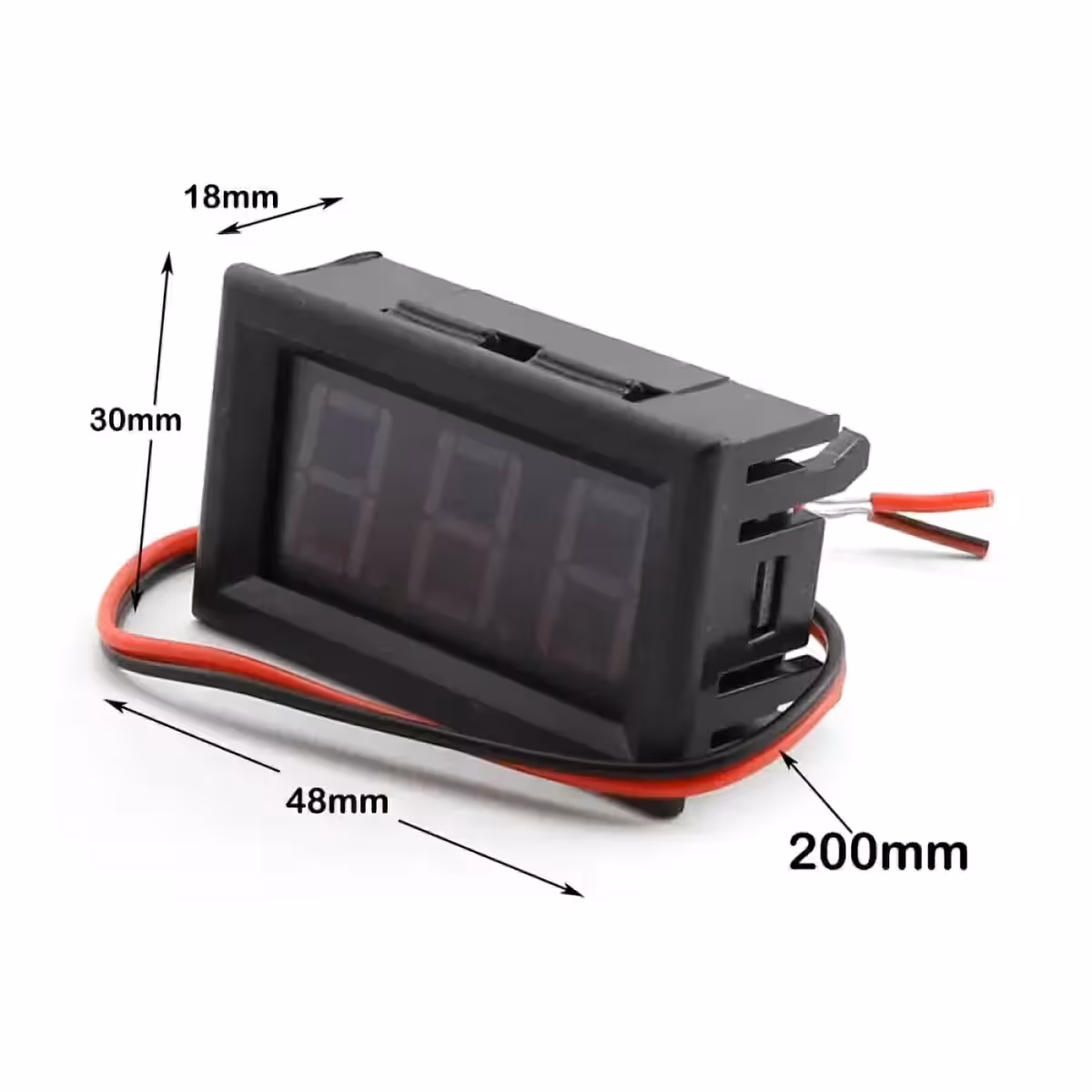

| Размери на продукта | 4,8 x 2,9 x 2,2 см |
| Монтажен отвор | 4,6 x 2,7 см |
| Тегло | 18 г |
| Работна температура | -20°C … +65°C |
Инструкции за монтаж и употреба
- Изключете захранването на веригата преди да започнете работа.
- Изрежете монтажен отвор в панела с размери 4,6 x 2,7 см.

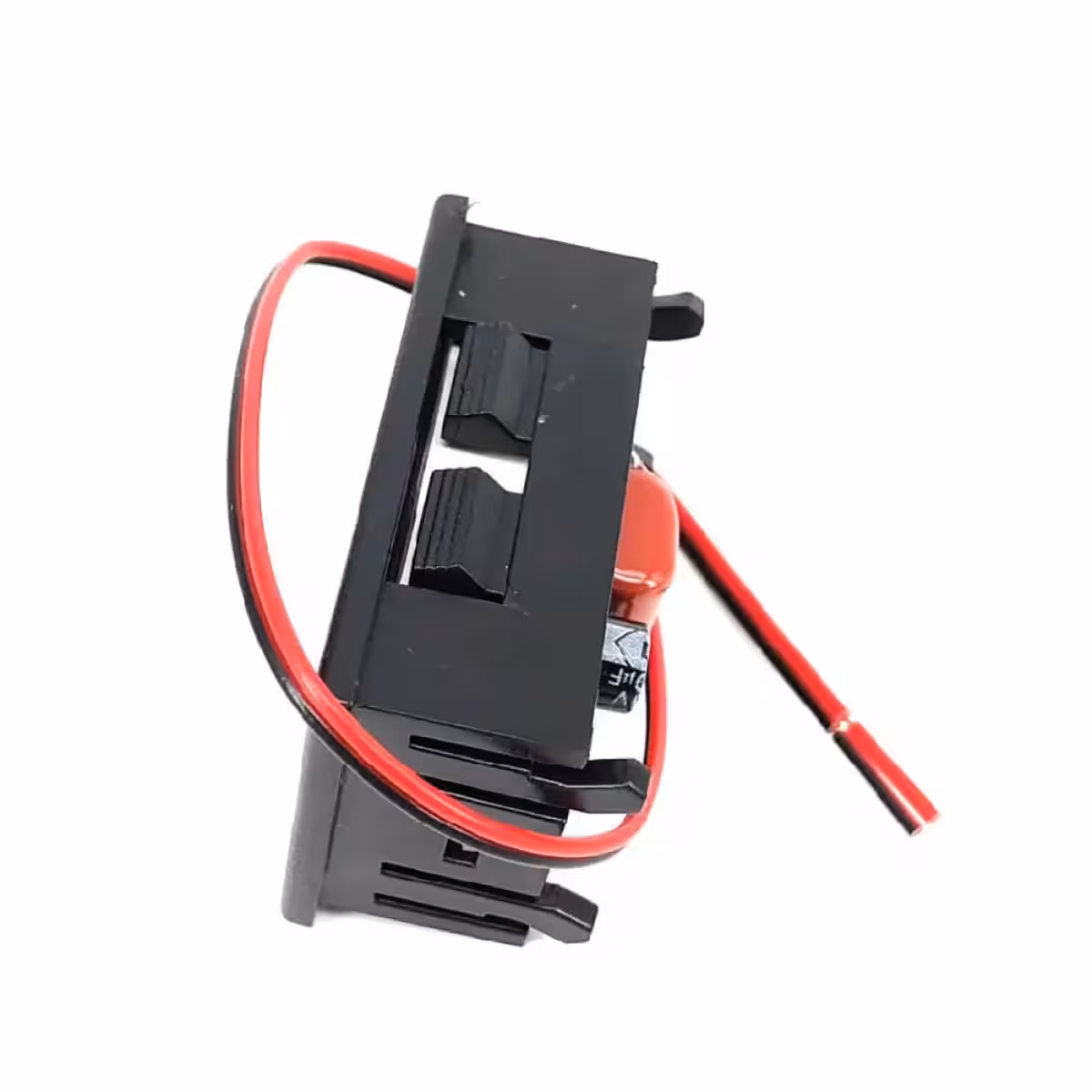

- Поставете волтметъра и го фиксирайте със страничните щипки.

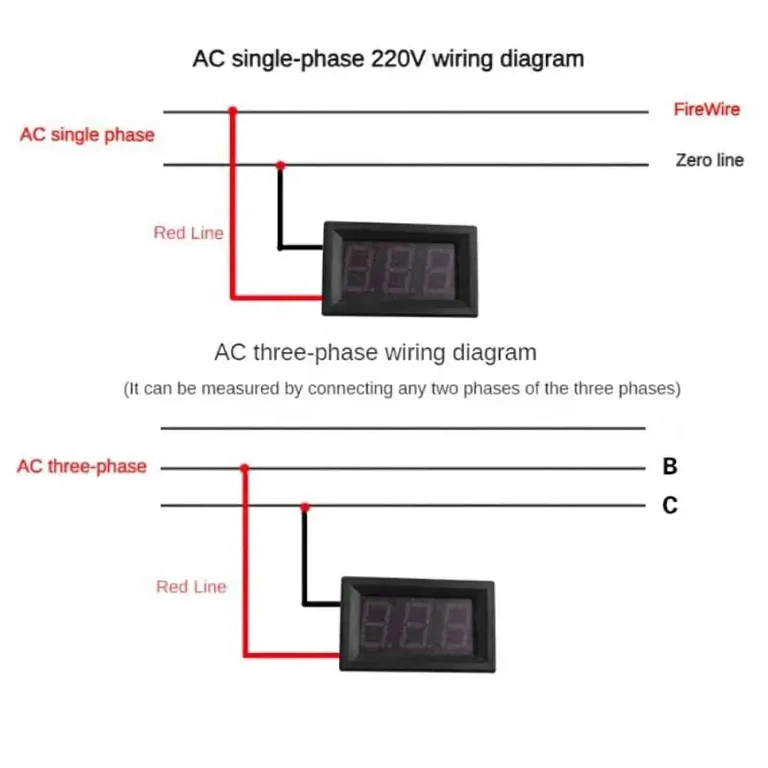

- Свържете червения (+) и черния (-) проводник към точките на измерване: фаза–нула (за монофазна система) или фаза–фаза (за трифазна система).
- Включете захранването и отчетете стойността директно на LED дисплея.

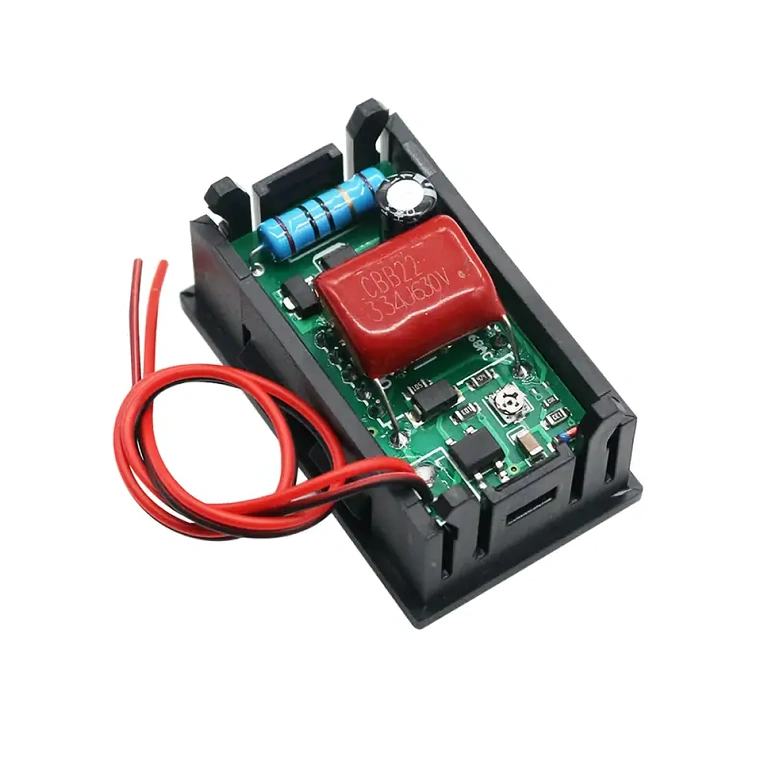

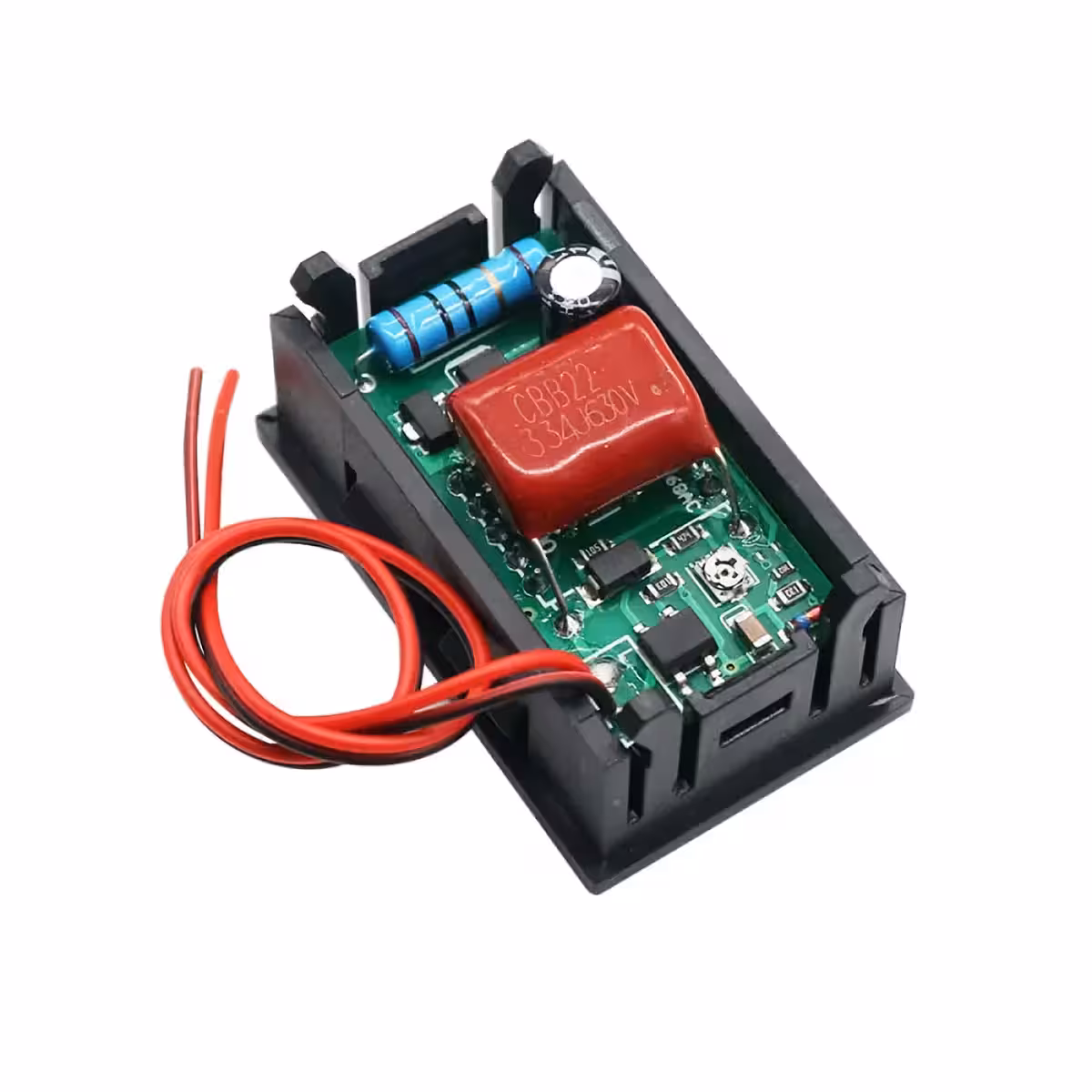

- Ако отчетената стойност се различава от еталонен уред, регулирайте потенциометъра (тримера) на гърба с фина отвертка, докато стойностите съвпаднат.
- Изолирайте всички връзки преди финалната експлоатация.
Съдържание на пакета
- 1 x Дигитален AC волтметър за вграждане със син LED дисплей
- Интегрирани кабели за свързване (20 см, червен и черен)
Често задавани въпроси
Може ли да измерва постоянно напрежение (DC)?
Не. Този модел е проектиран изключително за променливо напрежение (AC). За DC приложения е необходим специализиран модел.
Нуждае ли се от отделно захранване?
Не. Уредът се захранва директно от напрежението, което измерва, което улеснява монтажа.
Как се свързва в трифазна система?
Свържете червения и черния проводник между кои да е две фази. Ще отчетете линейното напрежение – обикновено 380–400V AC.
Какво става, ако обърна проводниците?
Вградената защита предпазва уреда от повреда при обръщане на поляритета. Въпреки това, винаги спазвайте означенията за правилна работа.
Как да го калибрирам при грешни показания?
Използвайте фина отвертка, за да завъртите потенциометъра на гърба на уреда, докато показанията съвпаднат с тези на еталонен волтметър.
Подходящ ли е за стандартни ел. табла?
Да. Необходимият монтажен отвор от 4,6 x 2,7 см е стандартен и съвместим с повечето електрически табла и контролни панели.
