Дигитален волтамперметър за табло – едновременно измерване на AC напрежение и ток без компромиси

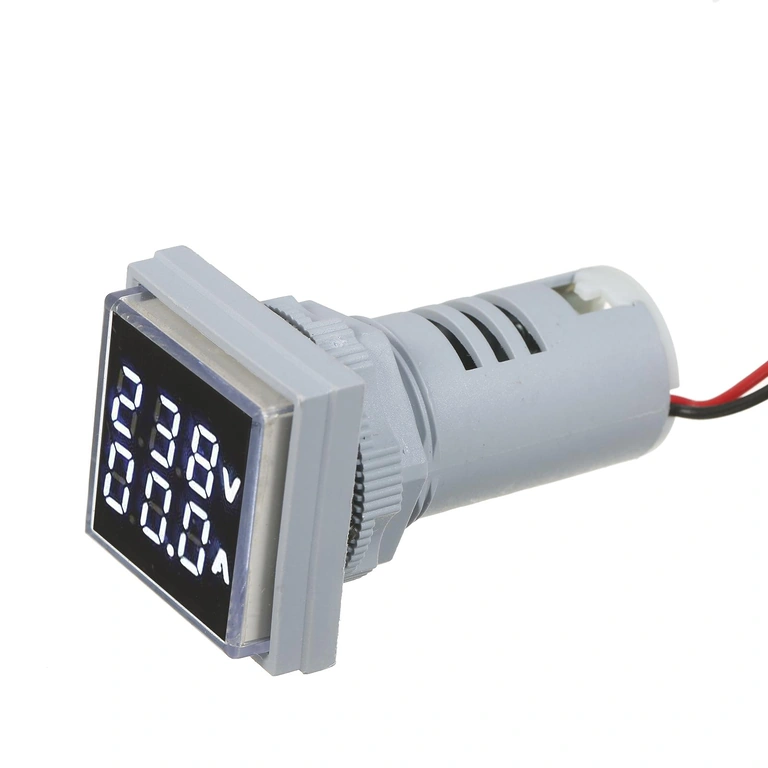

Когато искате да следите в реално време какво се случва във вашето електрическо табло – напрежение и консумация на ток – ви е необходим уред, който не ви кара да избирате кое от двете да наблюдавате. Този дигитален волтамперметър за променлив ток (AC) 60–500V / 0–100A показва и двете стойности едновременно на ясен LED дисплей. Модулът е проектиран за стандартен монтажен отвор от 22 мм. Без превключватели. Без излишни усложнения.
Забележка: Уредът работи изключително с променлив ток (AC). Не е съвместим с постояннотокови (DC) мрежи. За максимална точност при измерване на ниски токове се препоръчва фазовият проводник да се прекара 3–5 пъти през токовия трансформатор (бобината).
Защо да изберете този модел? (Основни предимства):
- Едновременно измерване без превключване — напрежението и токът се визуализират по едно и също време; пестите време и избягвате грешки при отчитането.
- Широк обхват за всяка инсталация — от 60V до 500V и от 0 до 100A, подходящ както за стандартни монофазни мрежи 230V, така и за индустриални трифазни приложения.

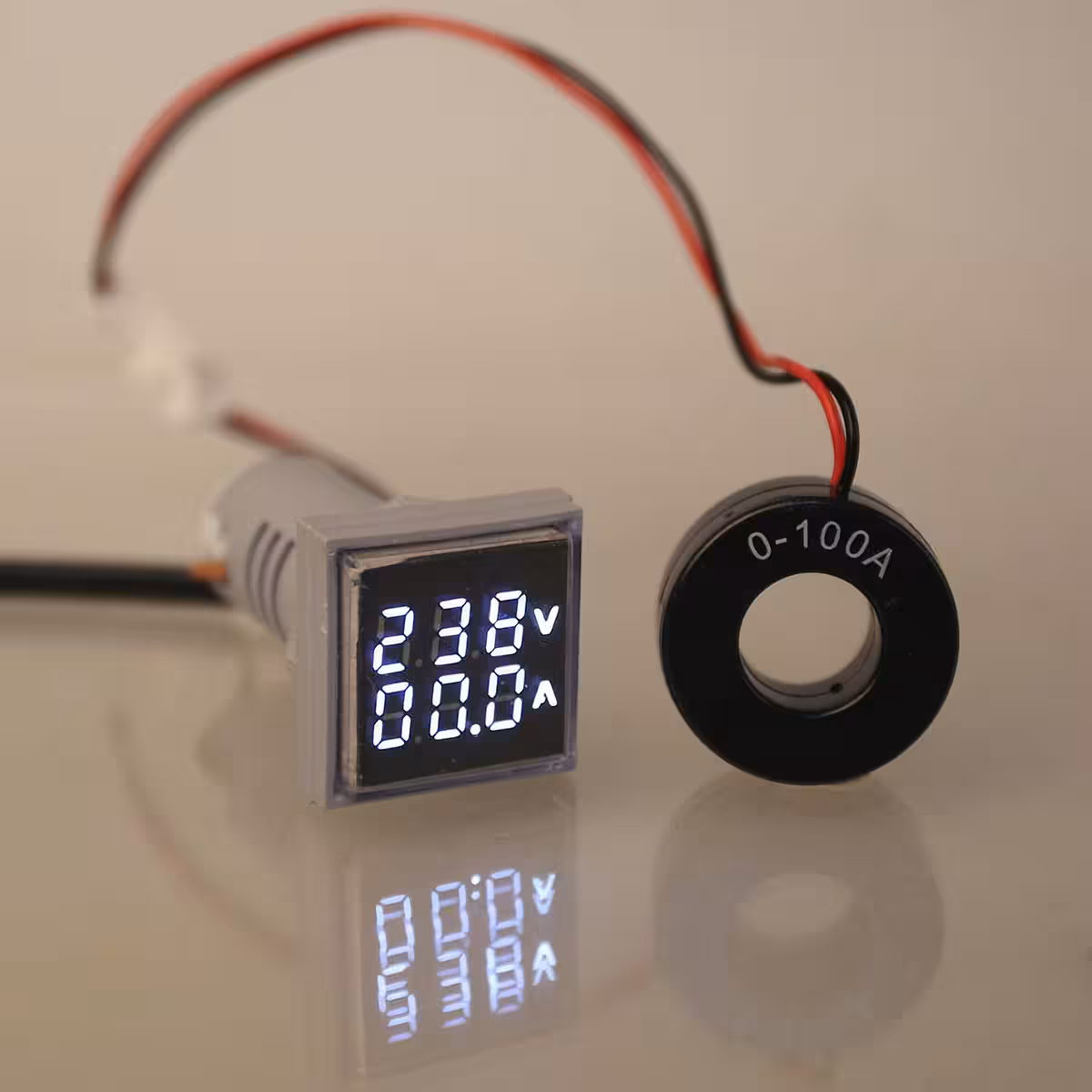

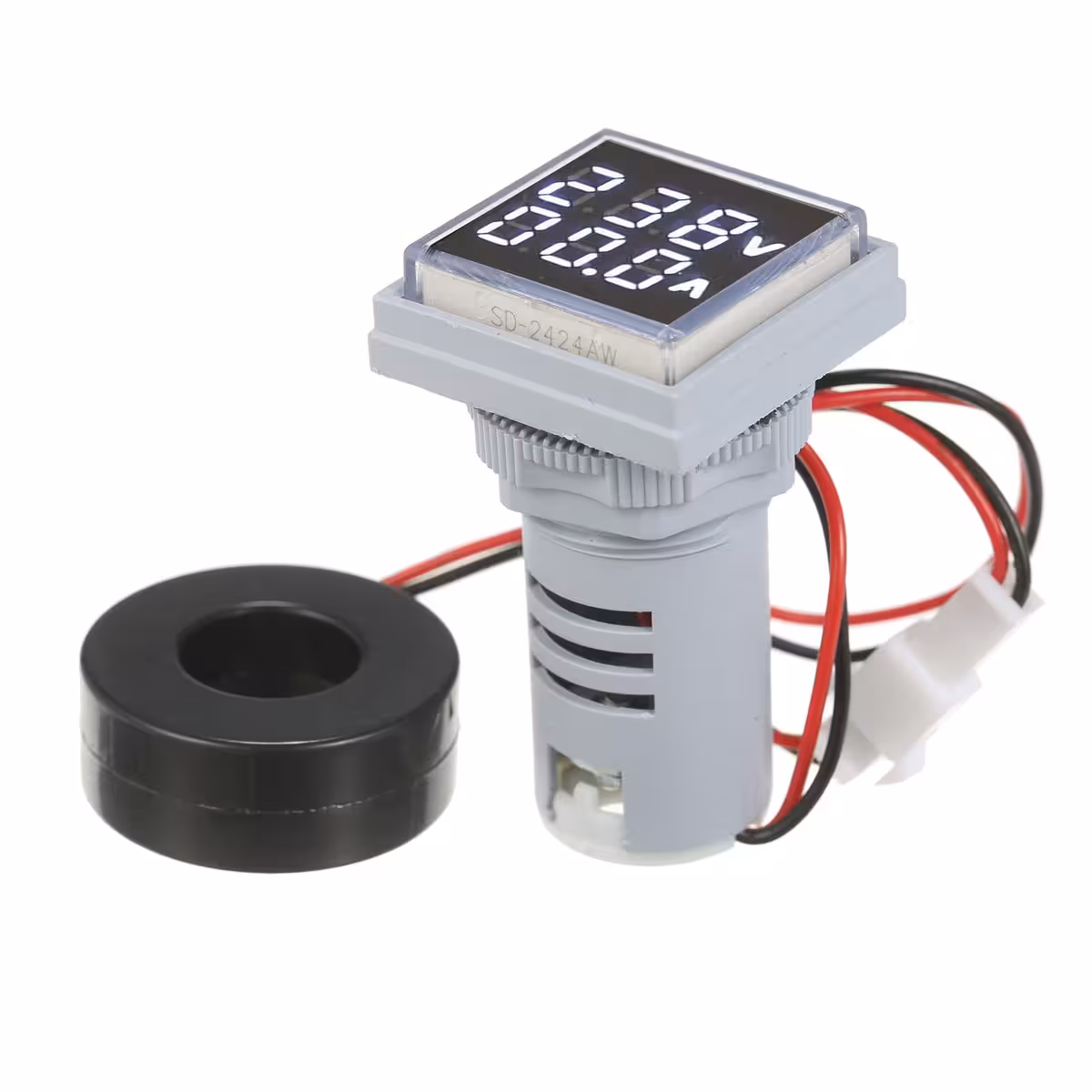

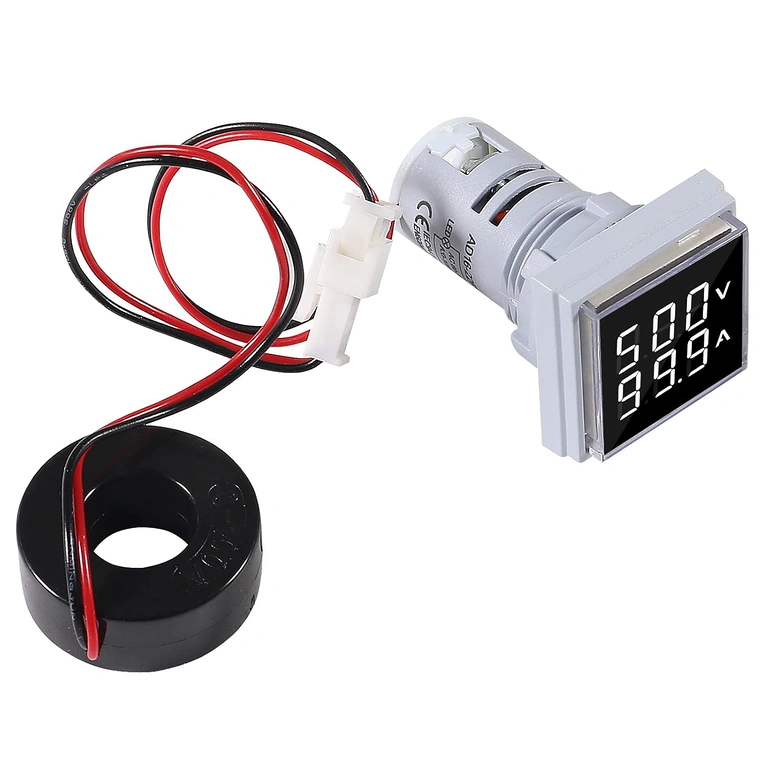

- Висококонтрастен LED дисплей — цифрите остават ясно видими дори при слабо осветление или при наблюдение от разстояние.

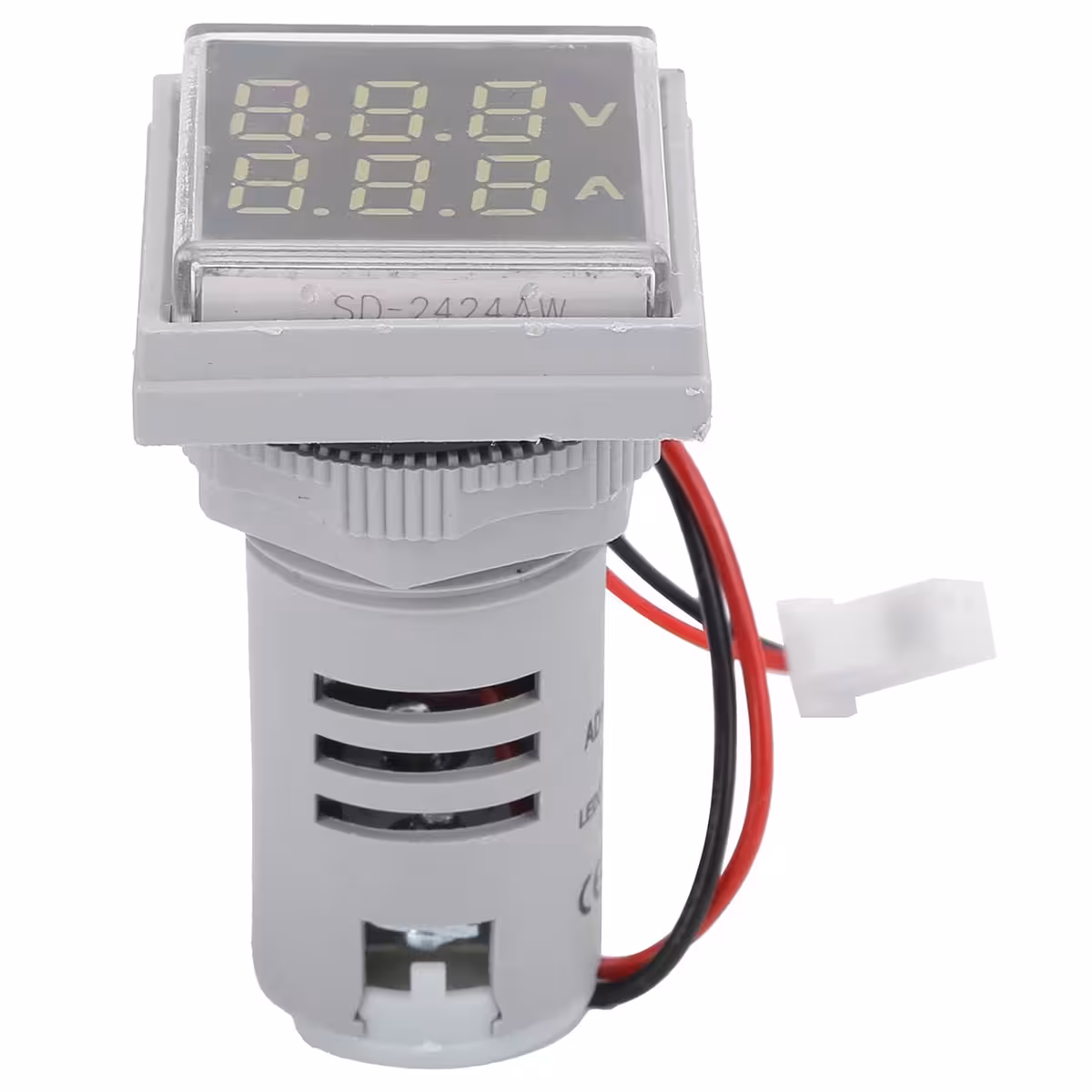

- Компактен монтаж 22 мм — заема минимално място (31×31 мм на предния панел), идеален за табла с ограничено пространство.
- Неинвазивно измерване на тока — фазовият проводник просто преминава през магнитния пръстен; инсталацията не изисква прекъсване на захранващия кабел.
- Регулируема прецизност — при измерване на токове под 10A, навиването на проводника 3–5 пъти през бобината значително повишава чувствителността на уреда.
Технически характеристики и възможности

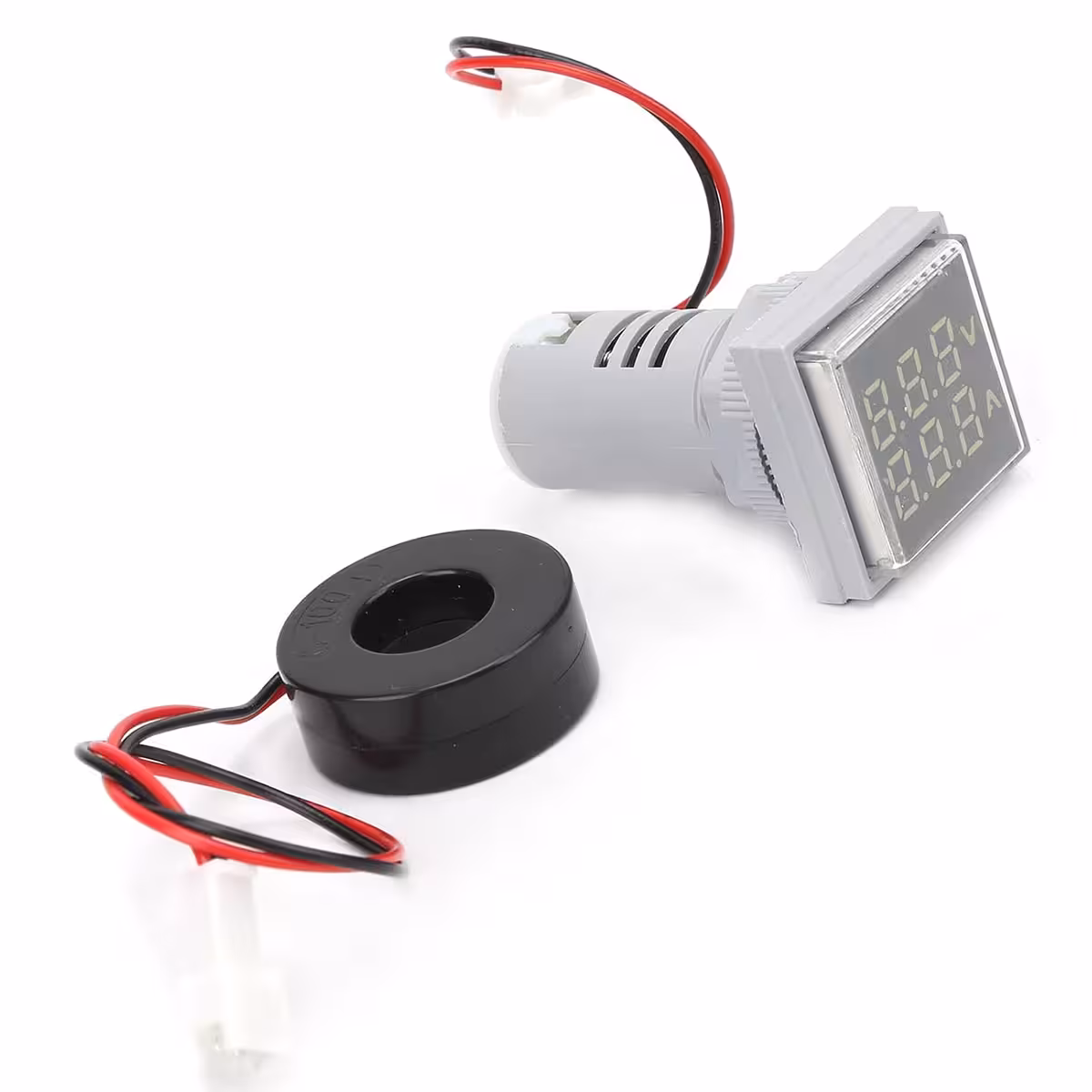

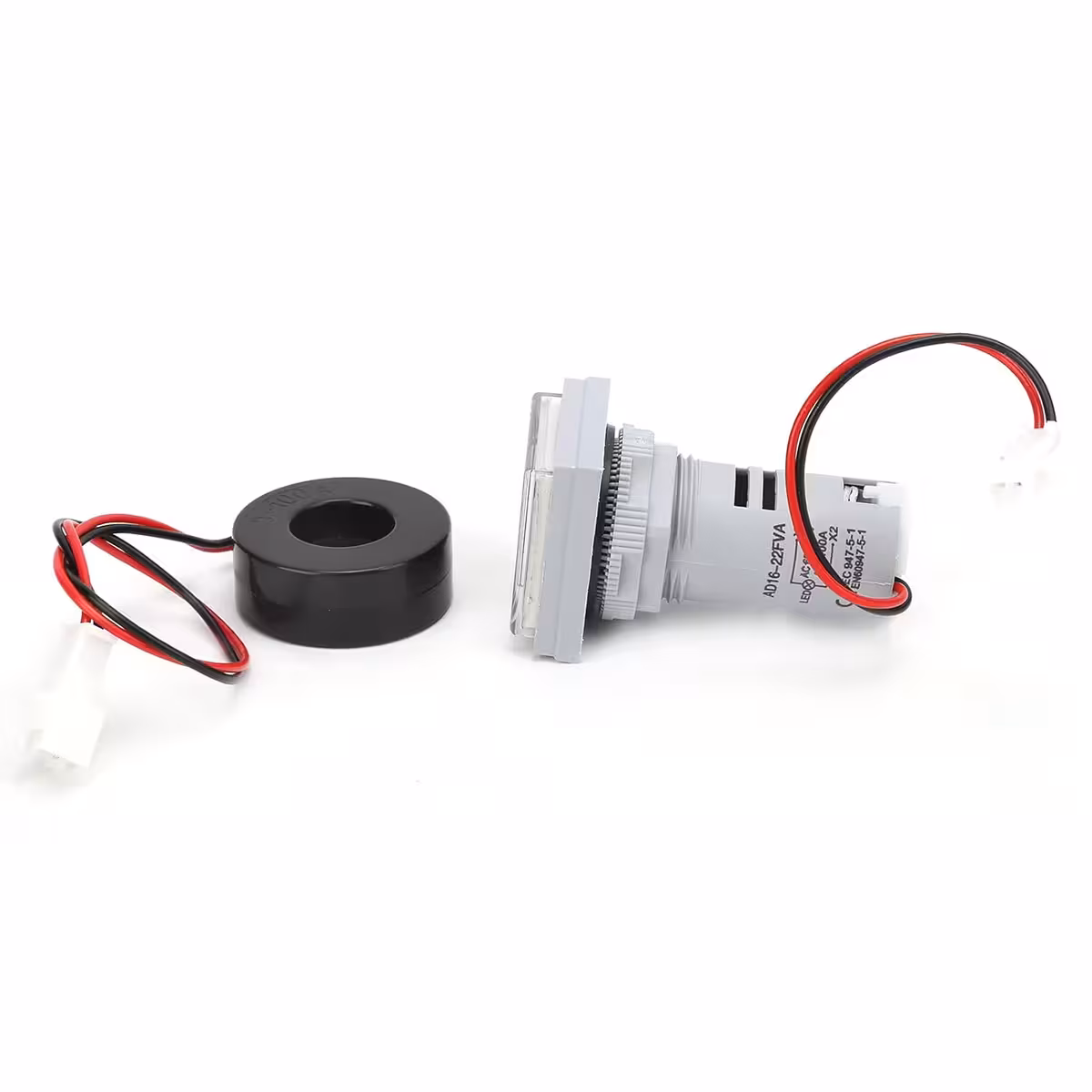

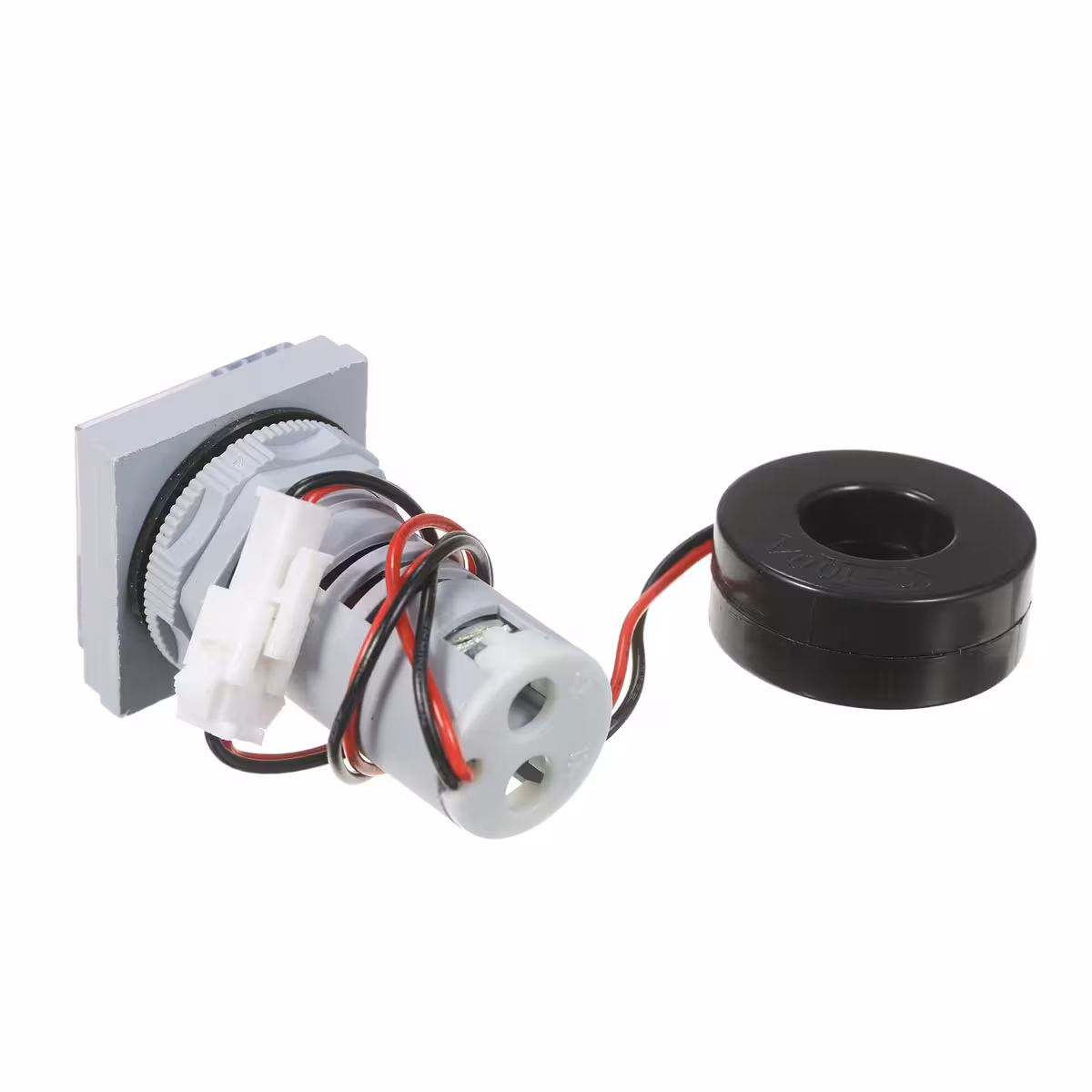

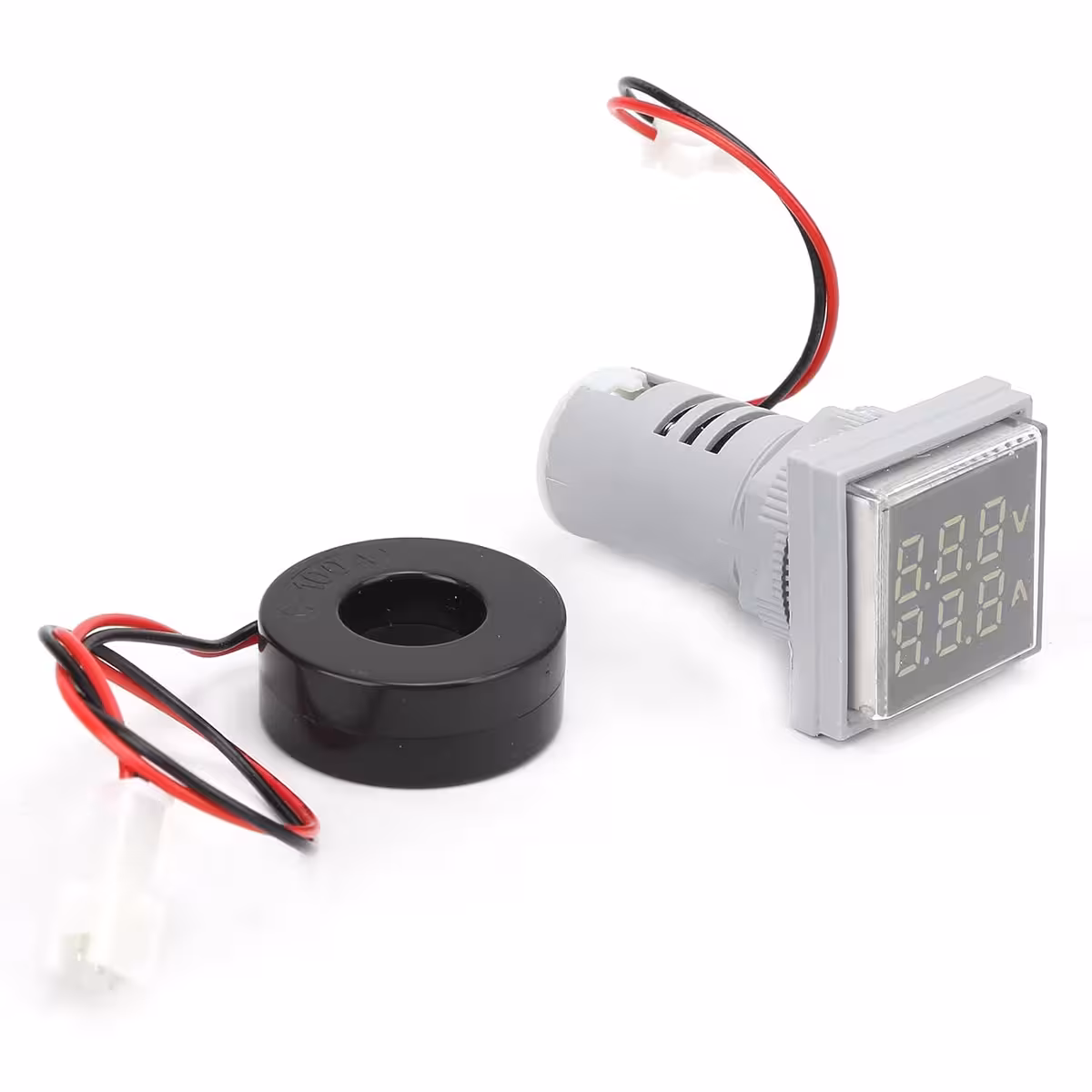

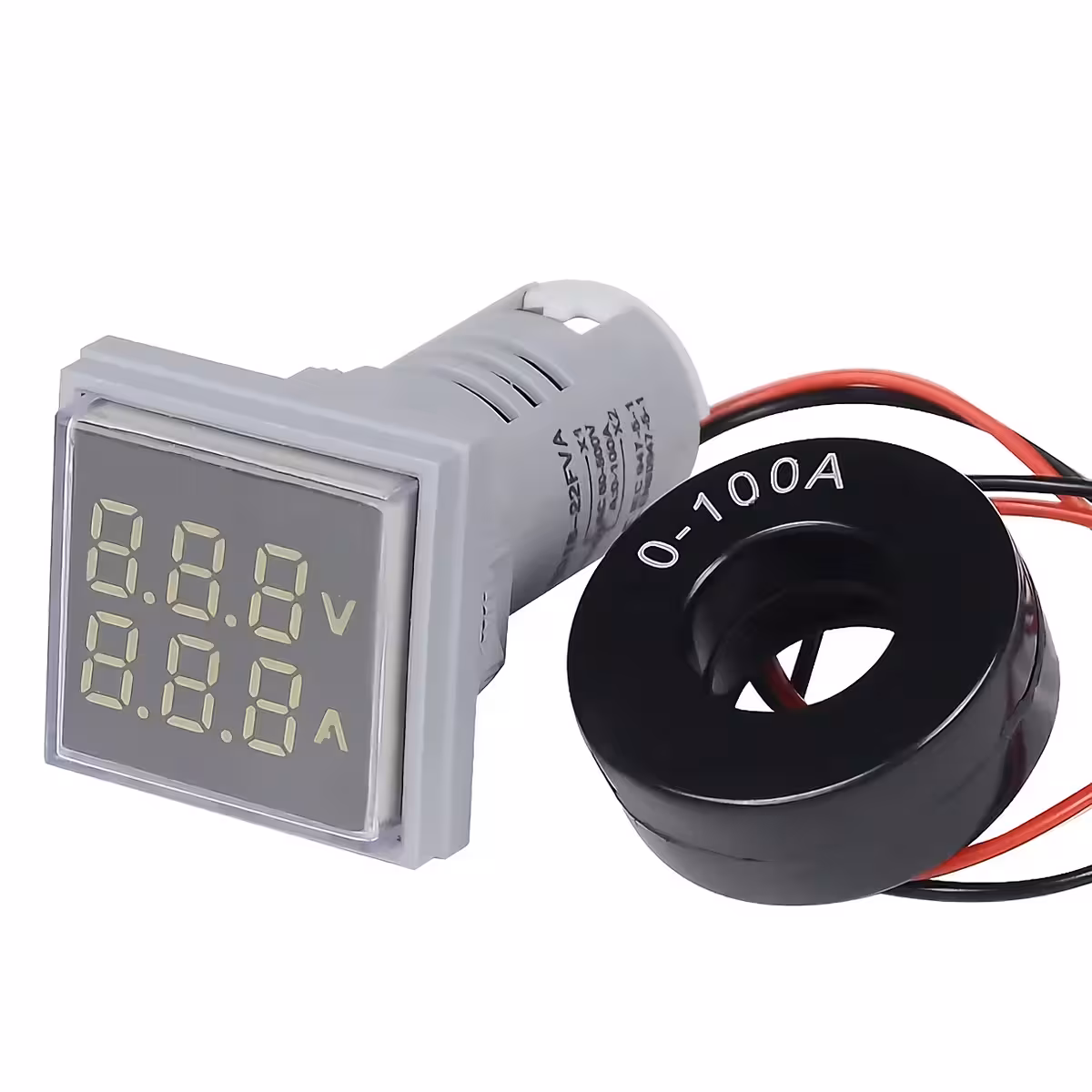

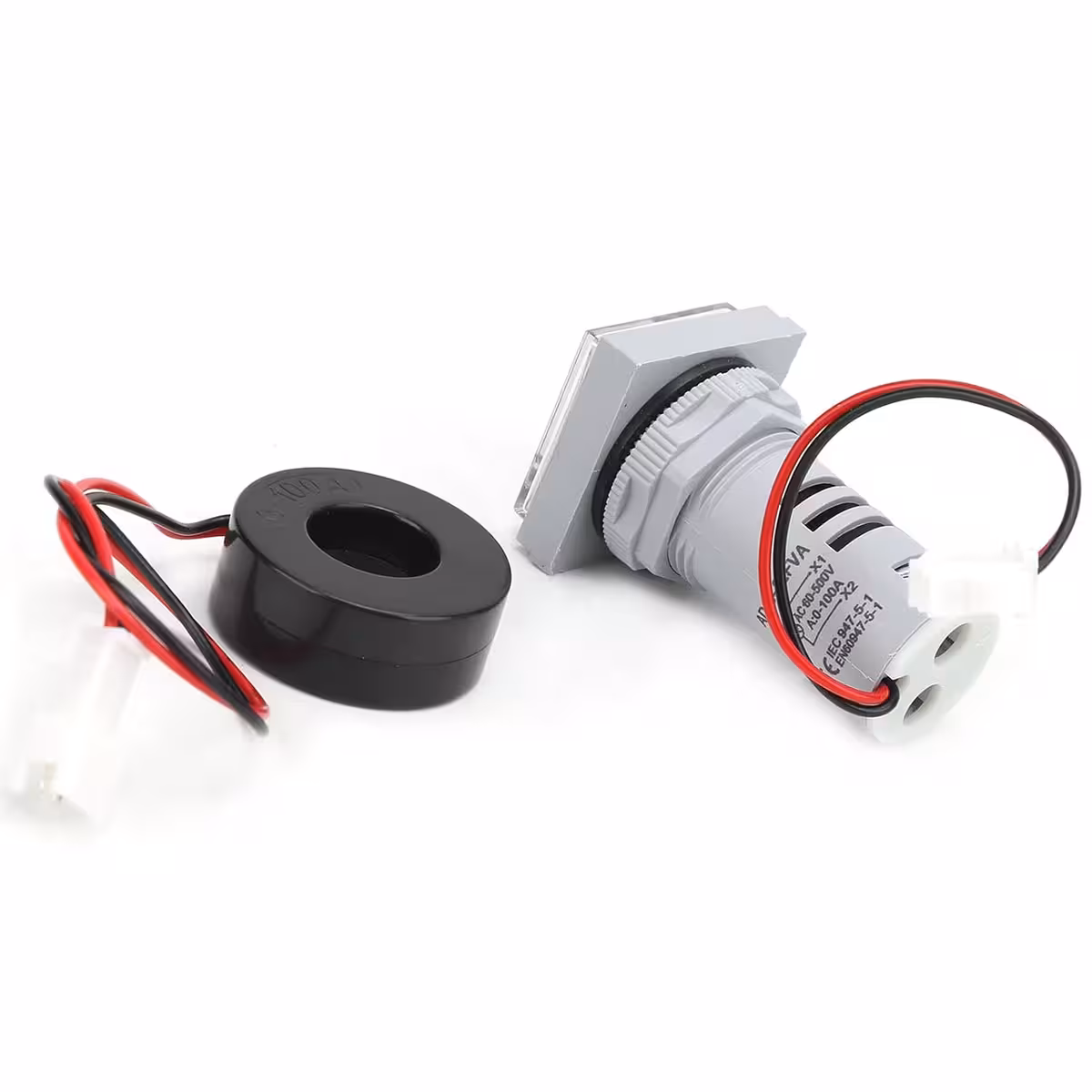

Модулът обединява AC волтметър и амперметър с токов трансформатор в един корпус. Клемите L и N осигуряват захранването на уреда и измерването на мрежовото напрежение, докато токът се отчита чрез магнитния пръстен – без да се налага прекъсване на веригата или промяна в окабеляването. Данните се обработват мигновено и се извеждат на ярък LED екран, който е лесен за четене дори в трудни условия.
| Параметър | Стойност / Детайл |
|---|---|
| Обхват на измерване на напрежение | 60 – 500 V AC |
| Обхват на измерване на ток | 0 – 100 A AC |
| Тип мрежа | Само променлив ток (AC) |
| Тип дисплей | LED, висока яркост |
| Размер на предния панел | 31 × 31 mm |
| Монтажен отвор | 22 mm |
| Цвят на корпуса | Бял |

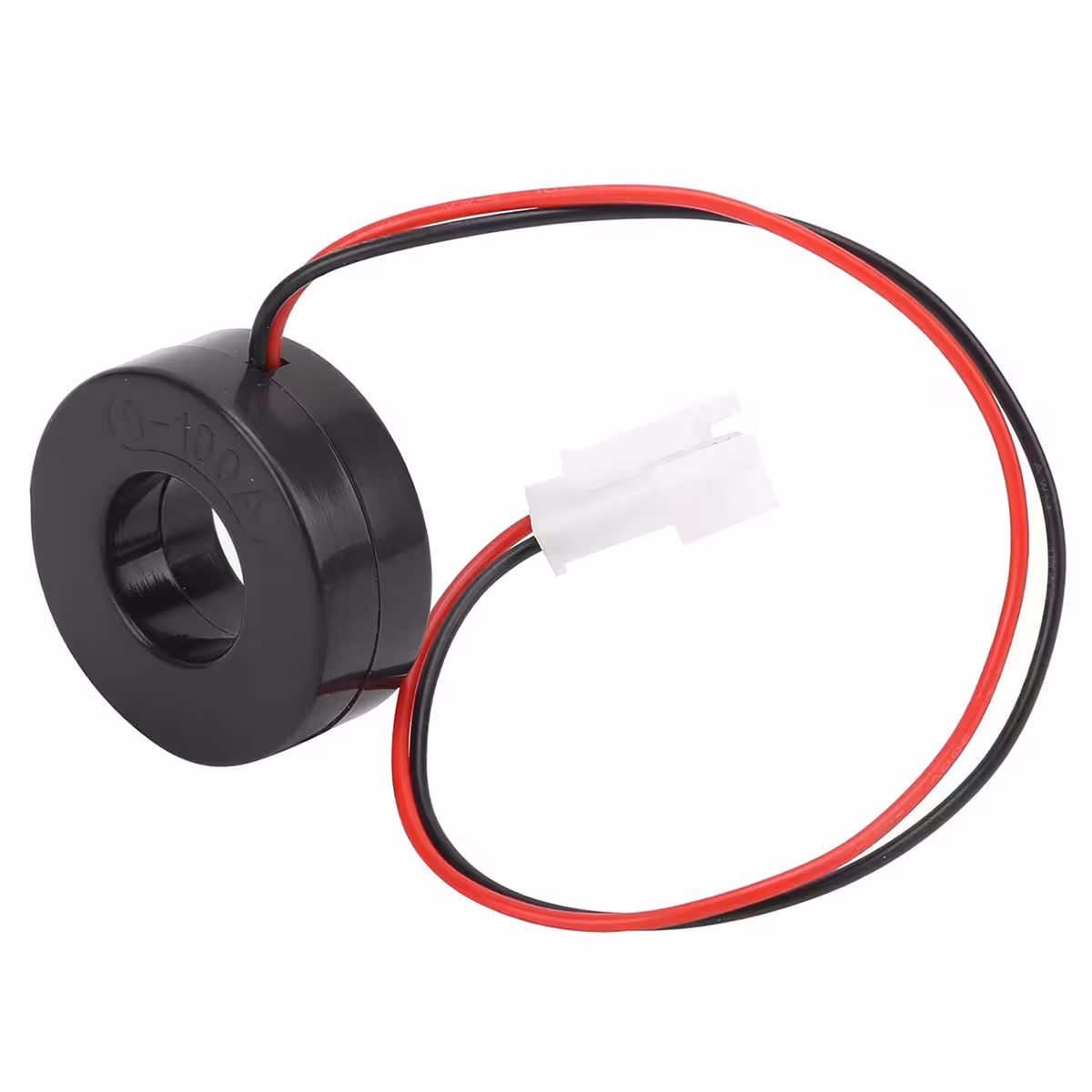

| Метод на измерване на тока | Токов трансформатор (магнитен пръстен, неинвазивен) |
| Препоръчителни навивки за точност | 3 – 5 преминавания на проводника (за ниски токове) |
Инструкции за свързване и монтаж

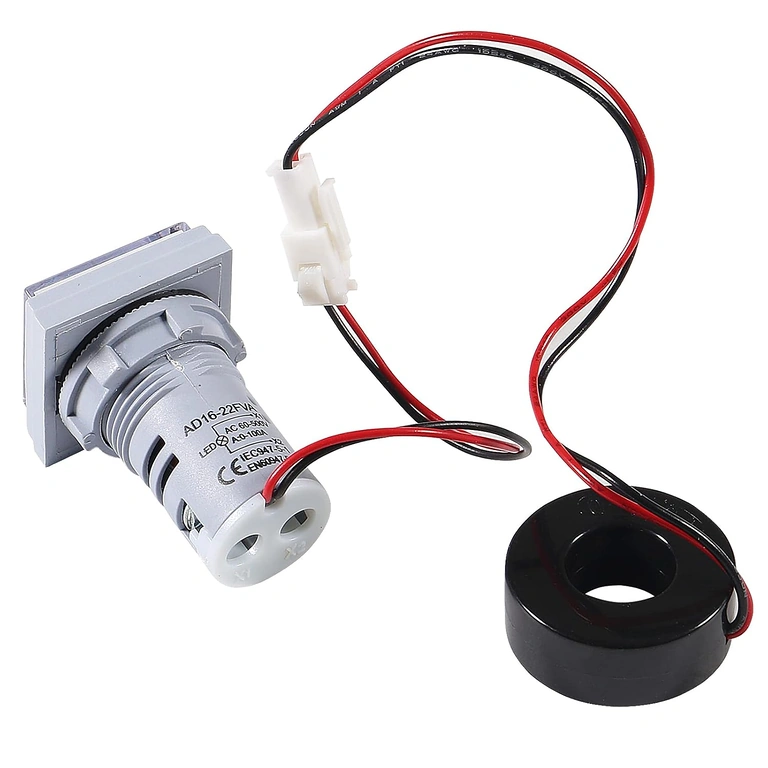

- Пробийте отвор с диаметър 22 мм в панела на електрическото табло и поставете модула.
- Свържете фазовия проводник (L) от мрежата към клема L на уреда.
- Свържете нулевия проводник (N) от мрежата към клема N на уреда.
- Прекарайте фазовия проводник на консуматора през магнитния пръстен (токовия трансформатор) – при токове под 10A направете 3–5 навивки за по-висока точност.
- Свържете края на фазовия проводник към консуматора, а нулевия проводник на консуматора директно към нулата на мрежата.
- Включете захранването – LED дисплеят ще покаже моментните стойности на напрежението и тока.
Съдържание на пакета
- 1 × Дигитален волтамперметър AC 60–500V / 0–100A с LED дисплей, бял корпус
Често задавани въпроси
Работи ли с постоянно напрежение (DC)?
Не. Уредът е проектиран единствено за AC мрежи. Свързването към DC източници може да повреди модула и да доведе до грешни показания.
Трябва ли да режа или модифицирам фазовия кабел?
Не. Кабелът просто преминава през магнитния пръстен на токовия трансформатор – веригата остава непокътната, а инсталацията е напълно неинвазивна.
Защо трябва да прекарам кабела няколко пъти през бобината?
Всяко допълнително преминаване усилва магнитното поле, което се отчита. При ниски токове (под 5–10A), 3–5 навивки значително подобряват точността на измерването.
Мога ли да следя стандартен домакински уред на 230V?
Да, без проблем. Уредът работи отлично в монофазни мрежи 230V, стига консумацията на уреда да не надвишава 100A.
Какъв отвор е необходим за монтаж?
Необходим е кръгъл отвор с диаметър 22 мм. Самият модул заема площ от 31 × 31 мм върху повърхността на таблото.
