Лабораторен DC-DC модул 30V 4A Step Up/Down – пълен контрол върху напрежението и тока в компактен дизайн
Работите по електронен проект и се нуждаете от различни нива на напрежение за всеки етап от тестването? Или искате да захранвате схеми с променливи изисквания, без да сменяте захранването всеки път? Този DC-DC buck-boost конвертор ви предоставя всяко напрежение в диапазона от 0,5V до 30V със стабилен ток от 3A — всичко това в един модул с размер 79 мм.
Забележка: Стабилният постоянен ток е гарантиран до 3A. Достигането на 4A е възможно само при добавяне на активно охлаждане (препоръчва се външен вентилатор). Максималната мощност без вентилатор е 35W; с активно охлаждане тя може да достигне до 50W.
Защо да изберете този модел? (Основни предимства):
- Step Up и Step Down в един модул — можете да повишавате или понижавате напрежението спрямо входното без нужда от допълнителни модули, покривайки сценарии от 0,5V до 30V от един източник.
- Дисплей с висока разделителна способност (0,01V и 0,001A) — виждате прецизно какви стойности подавате; следите в реално време мощността (W), капацитета (Ah) и времето (h).
- 7 активни защити едновременно — от поднапрежение, свръхнапрежение, свръхток, претоварване по мощност, прекомерен капацитет, изтичане на време и прегряване; изходът се изключва автоматично при риск.

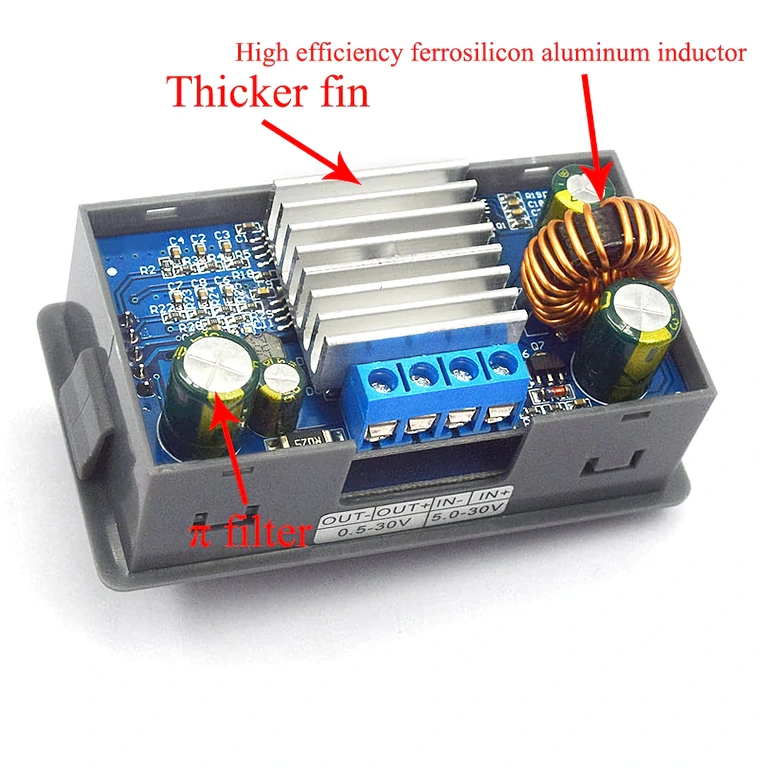

- Ефективност ~88% — по-малко загуби под формата на топлина, което позволява на модула да остане хладен по-дълго време; при 35W без вентилатор работата е стабилна при нормални условия.
- Директно калибриране от менюто — ако мултицетът ви отчита разлика, можете да коригирате стойностите на напрежението и тока директно, без нужда от външни инструменти.
- Съвместимост с Arduino, Raspberry Pi и всякакви 3,3V–5V схеми — задавате точното напрежение преди свързване и елиминирате риска от повреда.
Детайли и производителност
Модулът приема входно напрежение между 5V и 30V DC, като за постигане на максимална мощност са необходими поне 8V на входа. При 5V наличната мощност е ограничена до около 15W. Топологията buck-boost позволява работа независимо дали желаното изходно напрежение е по-ниско или по-високо от входното — истинско предимство пред обикновените buck или boost конвертори. Защитата от поднапрежение (LUP) е с фабрично зададен праг от 4,8V: ако захранването отслабне, изходът се прекъсва автоматично, за да се предотвратят проблеми.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | 5,0 – 30 V DC |
| Изходно напрежение | 0,5 – 30 V DC, прецизно регулируемо |
| Изходен ток | 3A постоянно стабилен; до 4A с активно охлаждане |
| Изходна мощност | 35W (естествено охлаждане) / до 50W (външен вентилатор) |
| Разделителна способност на напрежението | 0,01 V |
| Разделителна способност на тока | 0,001 A |
| Ефективност на преобразуване | ~88% |
| Вградени защити | Поднапрежение (LUP), свръхнапрежение (OUP), свръхток (OCP), претоварване (OPP), капацитет (OAP), време (OHP), прегряване (OTP) |
| Тип конвертор | DC-DC Step Up / Step Down (Buck-Boost) |
| Размери | 79 × 43 × 26 мм |
Инструкции за програмиране и употреба

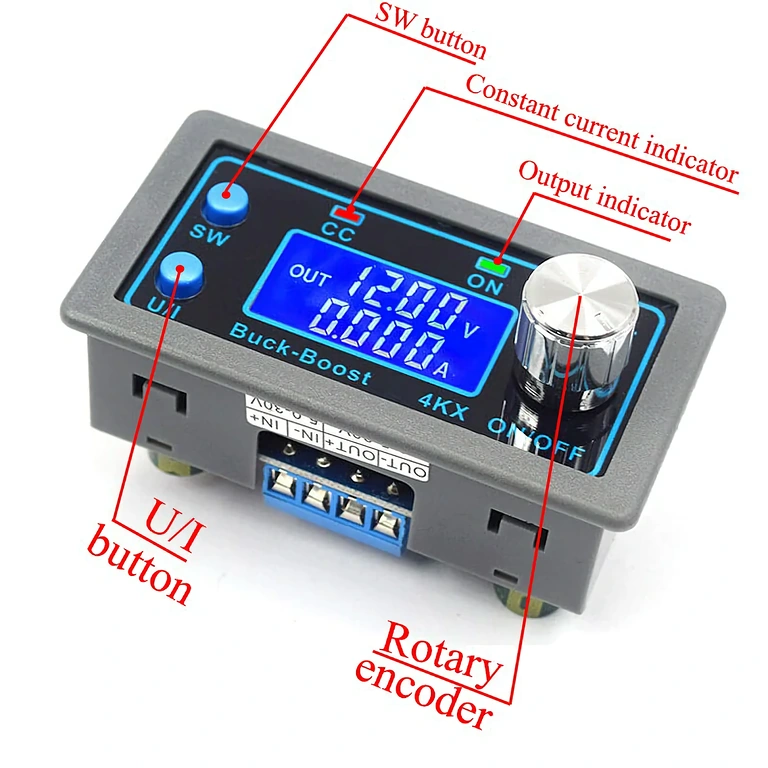

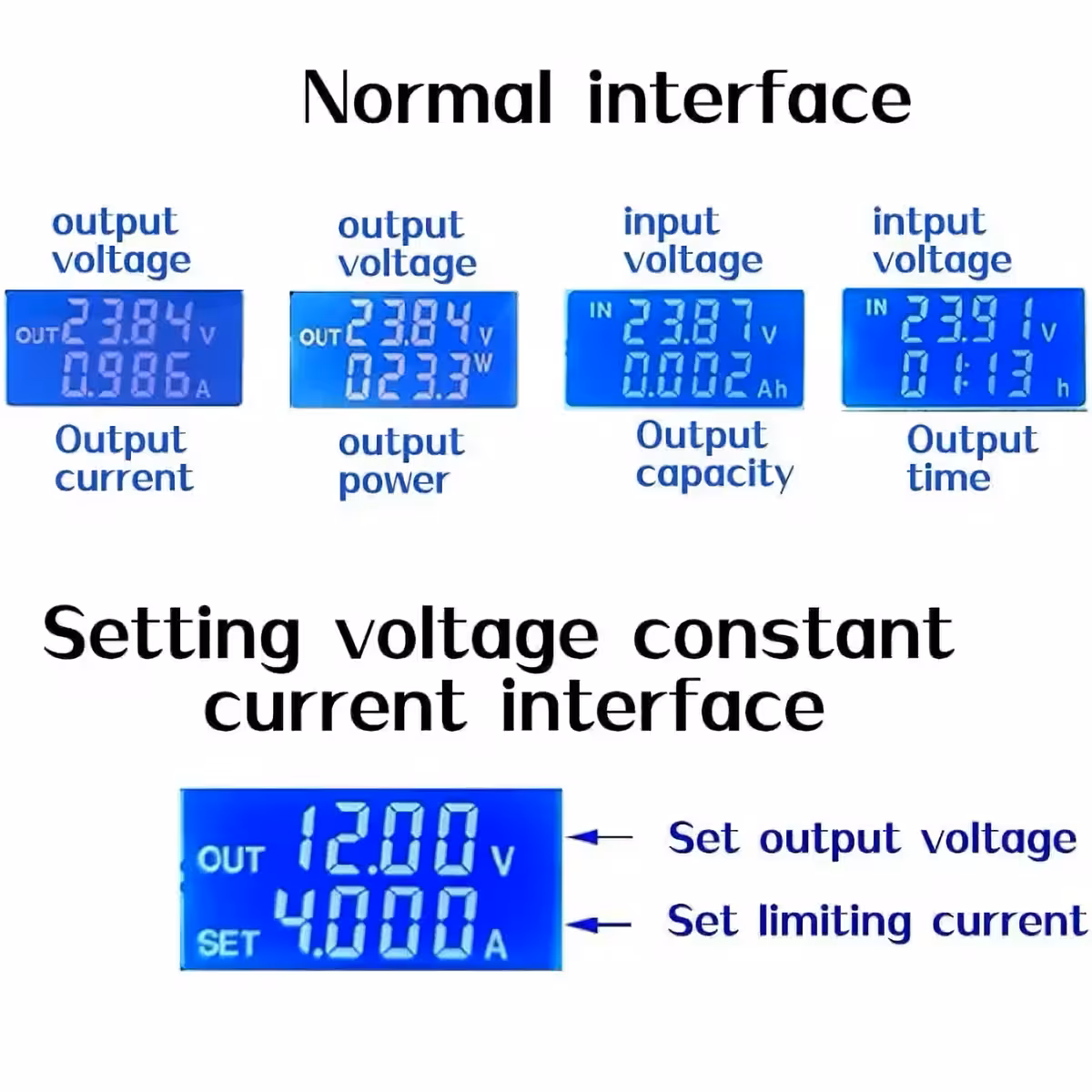

- Превключване на дисплея: В нормален режим натиснете бутона SW, за да сменяте между напрежение (V), ток (A), мощност (W), капацитет (Ah) и време (h). Продължителното натискане на SW превключва между входно (IN) и изходно (OUT) напрежение.
- Настройка на изходното напрежение: Натиснете бутона U/I, за да влезете в менюто за напрежение. Активната цифра ще започне да мига. Завъртете енкодера, за да коригирате стойността. Натиснете кратко енкодера, за да изберете друга цифра. Натиснете U/I два пъти или изчакайте 10 секунди, за да излезете.
- Настройка на максимален постоянен ток: В нормален режим натиснете U/I, за да достъпите настройката за максимален изходен ток. Регулирайте стойността с енкодера по същия начин като при напрежението.
- Конфигуриране на състоянието при включване (ON/OFF): Задръжте U/I, за да изберете дали изходът да бъде включен (OPEN ON) или изключен (OPEN OFF) при подаване на захранване.
- Настройка на защитите: Задръжте U/I, за да влезете в менюто за защити. Използвайте SW, за да изберете желаната защита: LUP, OUP, OCP, OPP, OAP, OHP, OTP. Регулирайте праговете и активирайте/деактивирайте всяка защита поотделно.
- Калибриране: Натиснете U/I, за да влезете в интерфейса за калибриране (CAL). Калибрирайте входното напрежение, изходното напрежение и тока спрямо референтен мултицет за максимална точност.
Съдържание на пакета
- 1 × DC-DC Step Up/Down конверторен модул 30V 4A
Често задавани въпроси
Мога ли да използвам този модул като регулируемо захранване за Arduino или Raspberry Pi?
Да. Модулът осигурява стабилно напрежение между 0,5V и 30V, включително 3,3V и 5V. Задайте точното напрежение преди свързване, за да избегнете риск от пренапрежение.
Задължително ли е използването на вентилатор?
Не е задължително при нормална употреба. Под 35W и 3A естественото охлаждане е достатъчно. Ако работите при 4A или за дълги периоди при висока мощност, добавете външен вентилатор, в противен случай защитата OTP ще изключи изхода автоматично.
Работи ли като Step-Up (boost), а не само като Step-Down (buck)?
Да. Buck-boost топологията му позволява както да повишава, така и да понижава напрежението. Например, от 12V източник можете да получите както 5V, така и 24V, без да сменяте модула.
Какво се случва, ако входното напрежение падне под 4,8V?
Защитата LUP автоматично прекъсва изхода. Фабричният праг е 4,8V, но можете да го регулирате от менюто според вашето захранване.
Мога ли да калибрирам модула, ако показанията се различават от мултицета ми?
Да. Функцията CAL в менюто ви позволява да коригирате показанията за входно/изходно напрежение и ток, използвайки вашия мултицет като еталон.
