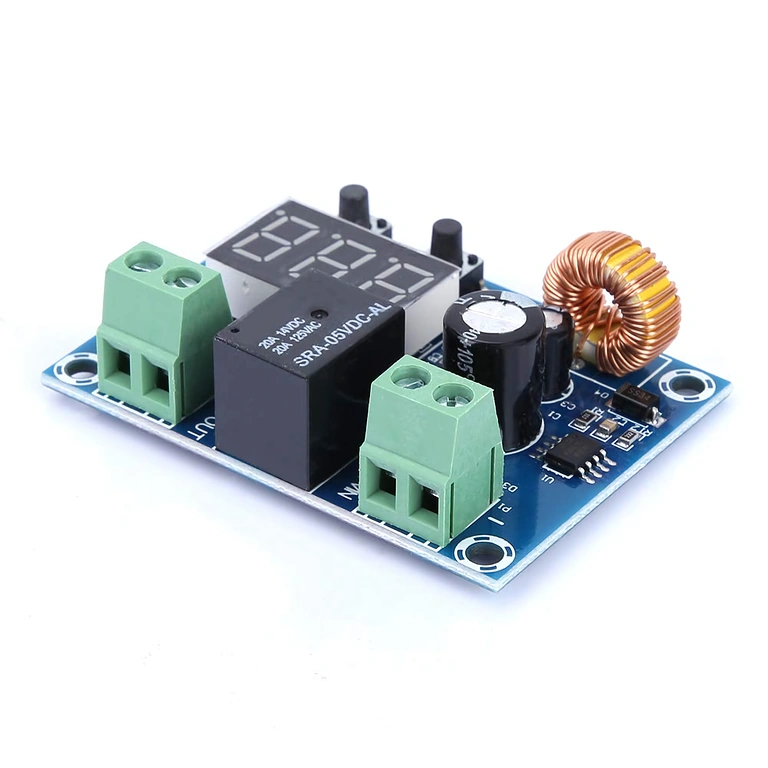

Модул за защита от дълбок разряд на батерии 12V–36V — автоматично изключване и повторно включване за пълен контрол
Напълно разреденият акумулатор често губи част от капацитета си завинаги. Това е често срещан проблем при кемпери, лодки, оф-грид соларни системи или автомобили, които стоят дълго време без движение — и обикновено разбирате за него твърде късно. Този модул за защита от дълбок разряд се намесва превантивно: той автоматично прекъсва захранването към консуматорите, когато напрежението падне под зададения праг, и го възстановява сам, без да е необходима вашата намеса.
Забележка: Устройството не трансформира напрежението — изходното напрежение е равно на входното. Максималният допустим ток е 10A.
Защо да изберете този модел? (Основни предимства):
- Напълно автоматизиран процес — функциите за автоматично изключване и повторно включване работят без нужда от надзор; идеално решение за системи, оставени без наблюдение за дълги периоди.
- Прецизност на настройката 0.1V — задавате точно 11.5V или 22.8V, а не приблизителни стойности; това е критично важно за LiFePO4 и Li-Ion батерии с тесен работен диапазон.
- Универсална съвместимост с 12V, 24V и 36V DC — един и същ модул работи перфектно с акумулатори на автомобили, соларни системи или литиеви батерии, без нужда от хардуерни промени.
- Конфигурируем хистерезис — избягвате бързите цикли на включване/изключване, които износват релето; настройвате разликата за повторно включване според нуждите на вашата инсталация.
- Ниска собствена консумация под 1.5W — модулът не „източва“ енергията на батерията ви.
Детайли и производителност

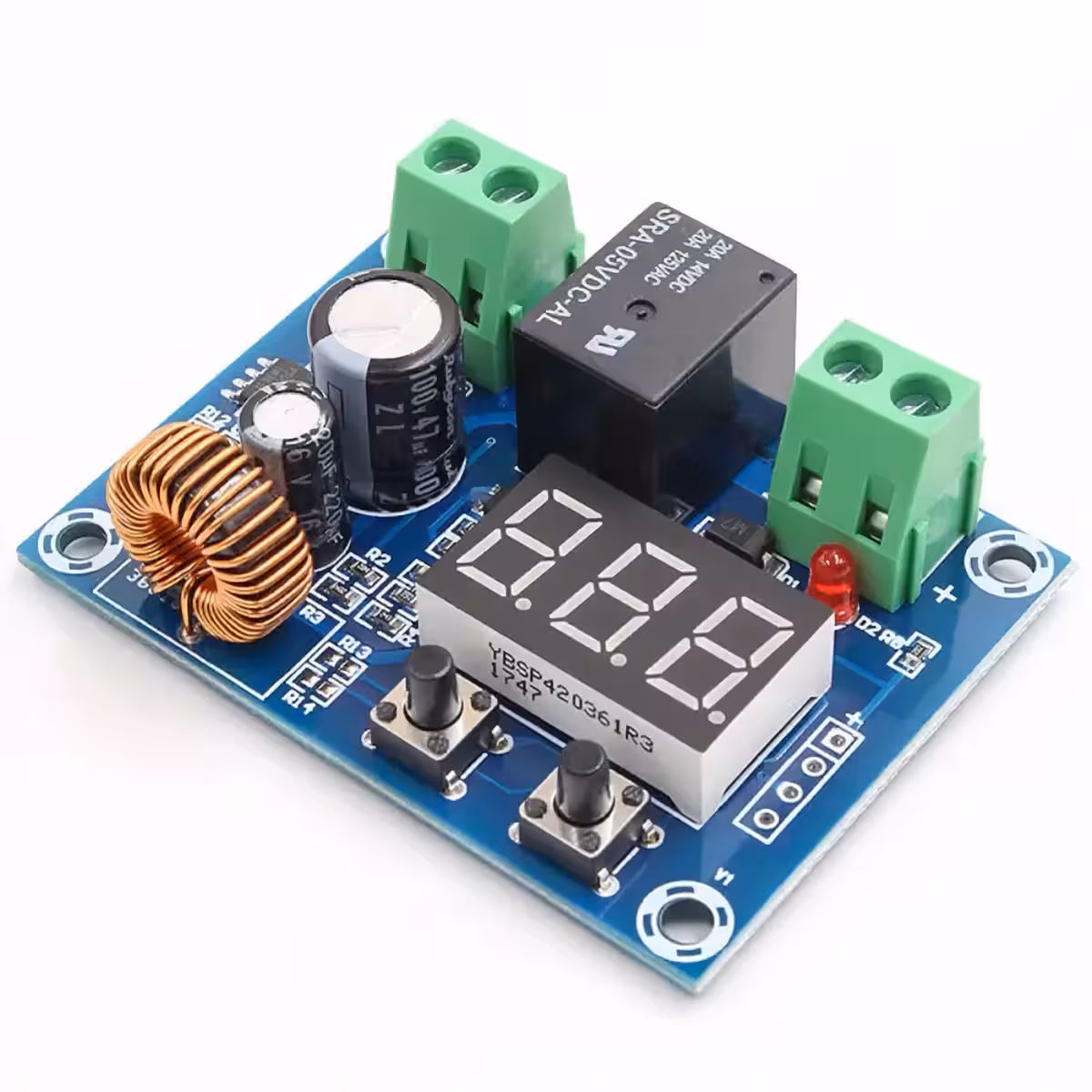

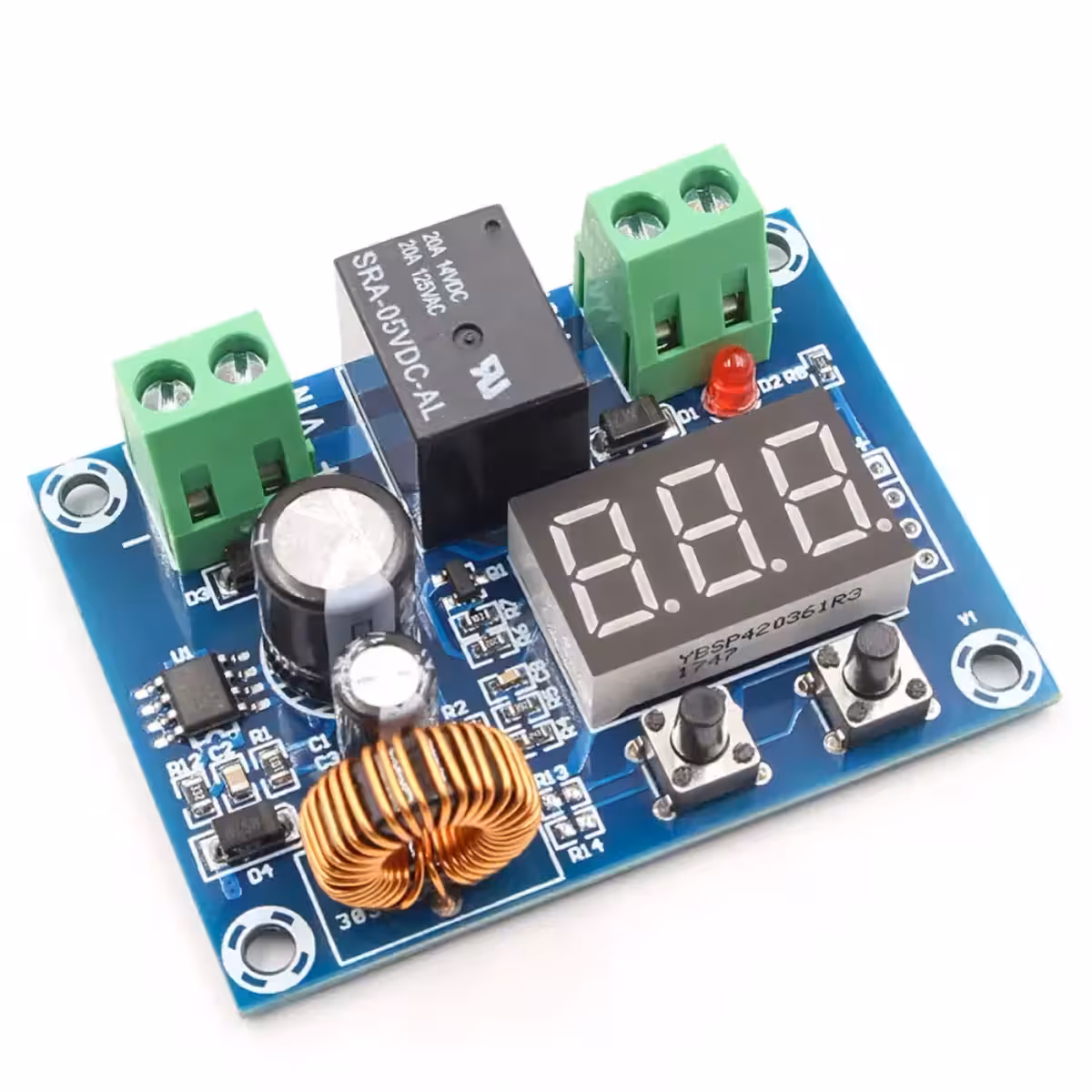

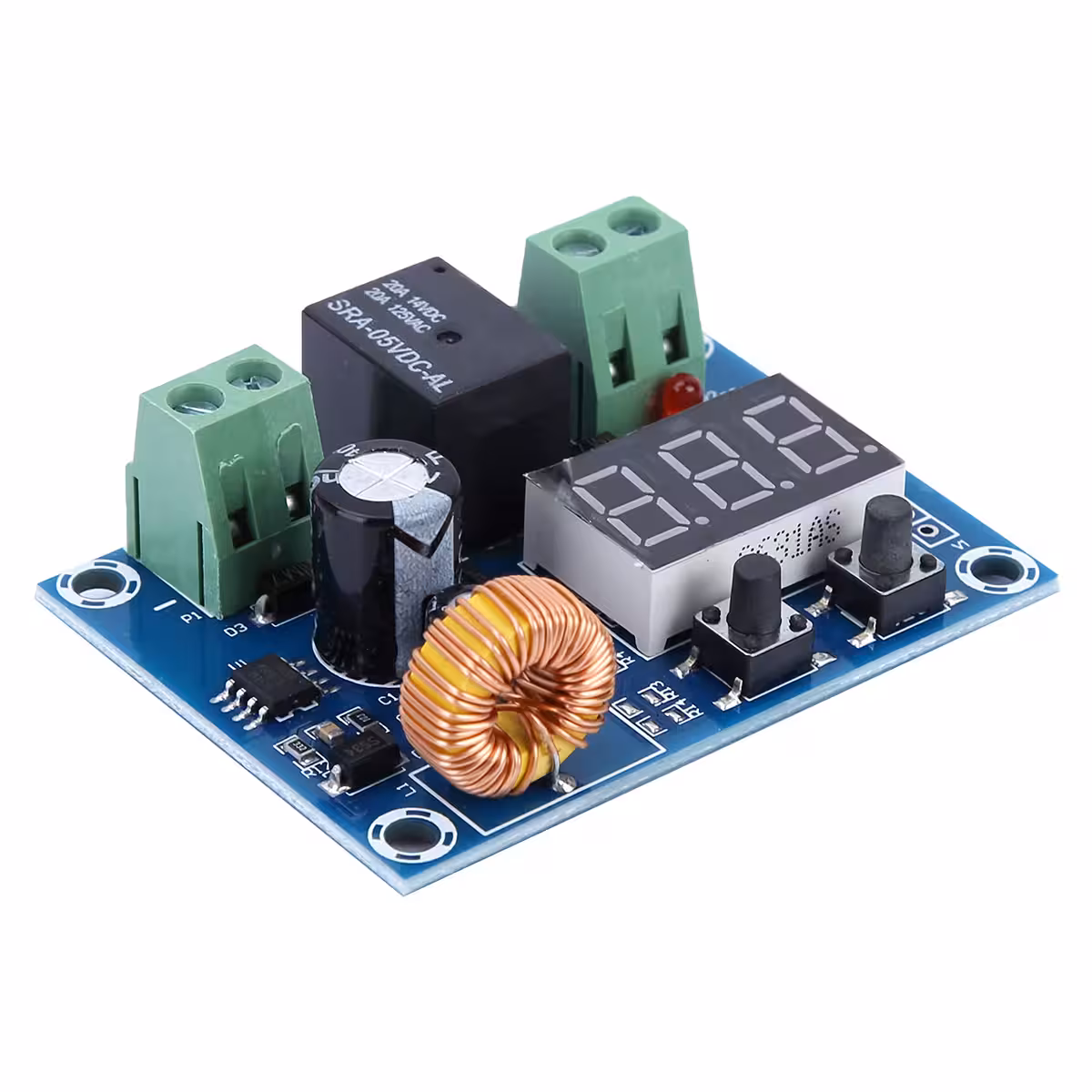

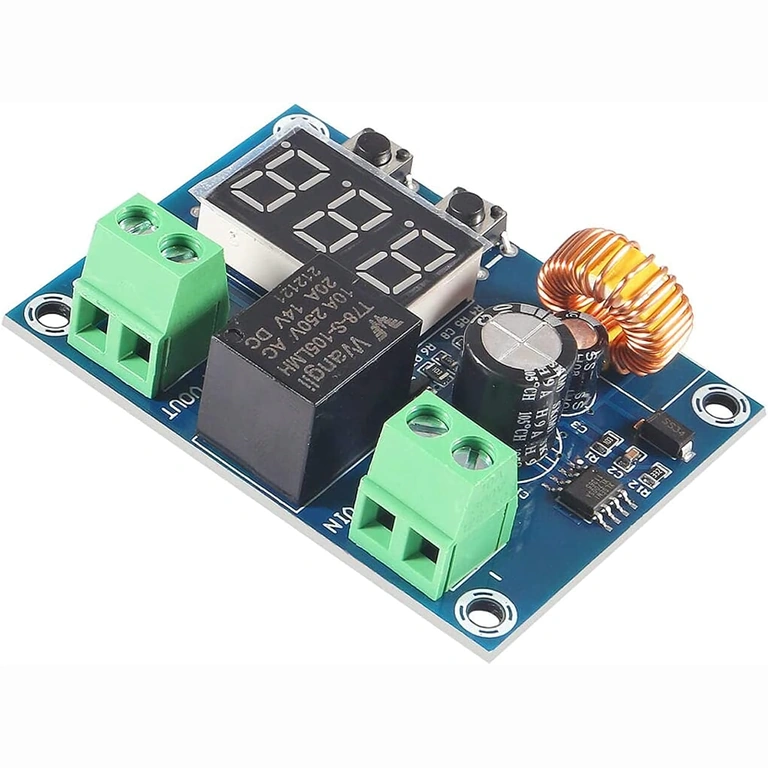

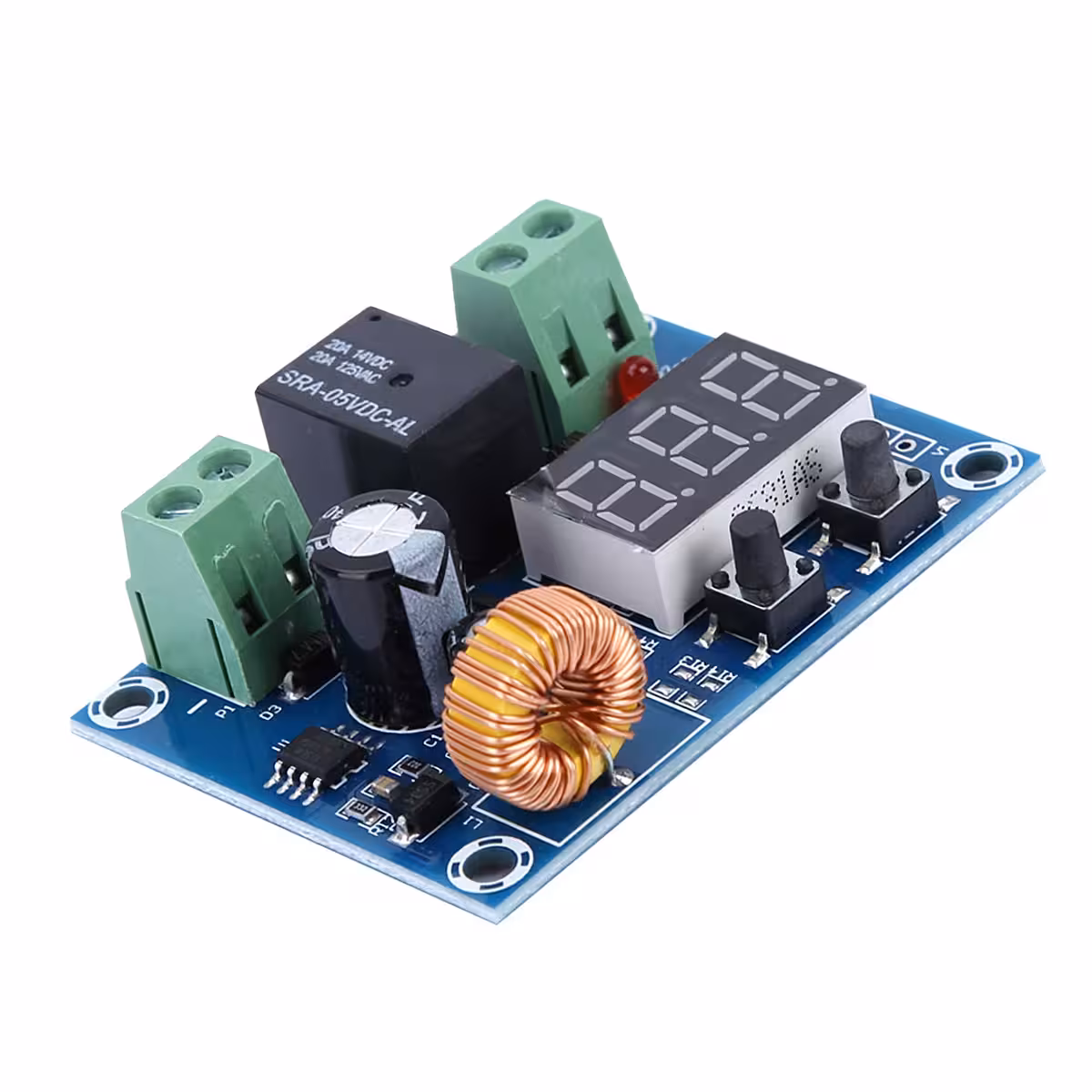

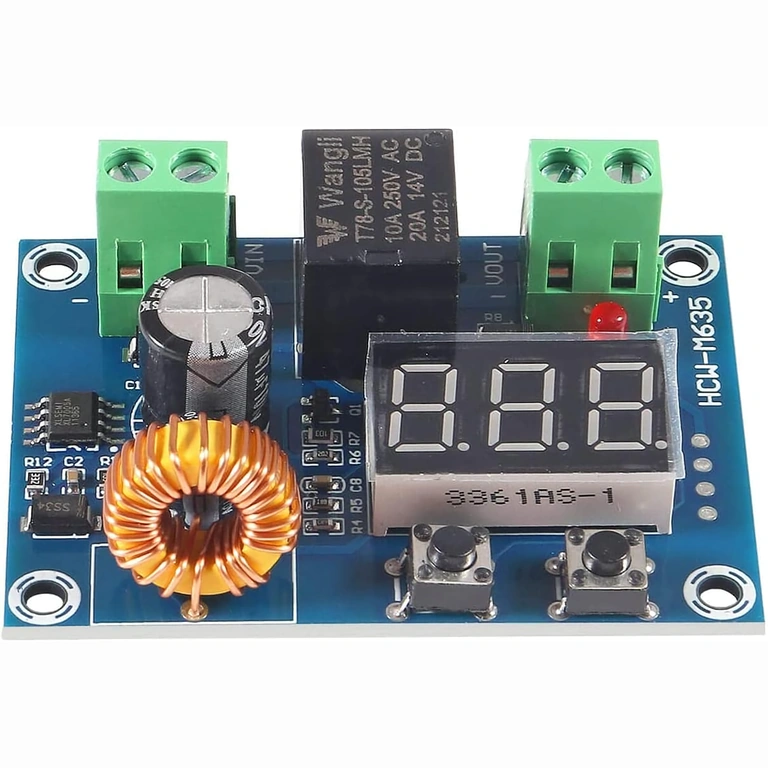

Модулът за защита от разряд използва мощно реле, управлявано от специализиран микроконтролер, който следи напрежението на източника в реално време чрез VIN терминала. Когато напрежението падне под зададения праг на изключване (с точност до 0.1V), релето прекъсва веригата и консуматорът, свързан към VOUT терминала, се изключва незабавно. Автоматичното повторно включване се активира, след като напрежението надвиши сумата от прага на изключване и зададения хистерезис, което предотвратява нежелани бързи превключвания. Максималният допустим ток е 10A, което е напълно достатъчно за широк спектър от консуматори: DC мотори, LED ленти, контролери за зареждане, осветителни системи и други.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | 12V – 36V DC |
| Изходно напрежение | Равно на входното |
| Максимален ток | 10A |
| Точност на настройка | 0.1V |
| Собствена консумация | Макс. 1.5W |
| Размери | 57 × 42 × 19 мм |
| Тегло | 28 г |
| Съвместимост | 12V, 24V, 36V DC |
| Приложения | Автомобили, соларни панели, акумулатори, DC системи |
Инструкции за програмиране и употреба
- Свържете положителния и отрицателния полюс на батерията към VIN терминала на модула (спазвайте поляритета).
- Свържете консуматора (мотор, лампа, контролер и т.н.) към VOUT терминала.
- Задръжте левия бутон, за да влезете в режим на настройка на напрежението за изключване — регулирайте с кратки натискания до желаната стойност (напр. 11.5V за 12V батерия).
- Задръжте десния бутон, за да зададете хистерезиса (допълнителното напрежение, необходимо за повторно включване, напр. 1V).
- Потвърдете настройките — релето автоматично ще изключи консуматора при спад на напрежението под прага и ще го включи отново, когато напрежението се върне в оптимални граници.
Съдържание на пакета
- 1x Модул за защита от разряд на батерии 12V–36V 10A
Често задавани въпроси
Съвместим ли е с LiFePO4 и Li-Ion батерии?
Да, модулът е съвместим с всякакъв тип акумулаторни батерии с номинално напрежение между 12V и 36V, включително LiFePO4, Li-Ion, AGM и оловно-киселинни, тъй като прагът на защита се настройва ръчно с прецизност от 0.1V.
Може ли да се използва за оф-грид соларни системи?
Да, той е идеален за фотоволтаични системи. Предпазва соларния акумулатор от дълбок разряд в моментите, когато производството на енергия е недостатъчно за нуждите на инсталацията.
Какво се случва, ако консумацията надвиши 10A?
Превишаването на максималния ток от 10A може да повреди вътрешното реле. За консуматори с по-висока мощност се препоръчва използването на външно силово реле, управлявано от изходния сигнал на модула.
Работи ли модулът на 24V или 36V без модификации?
Да, модулът поддържа входно напрежение от 12V до 36V DC. Не са необходими хардуерни промени — само преконфигуриране на прага на изключване според номиналното напрежение на използваната батерия.
Запазват ли се настройките при прекъсване на захранването?
Да, зададените стойности за напрежение на изключване и хистерезис се съхраняват в енергонезависимата памет на модула и остават активни след всяко прекъсване на захранването.
Видео презентация
Галерия
A**m P***v –
Добре, той си върши работата.
