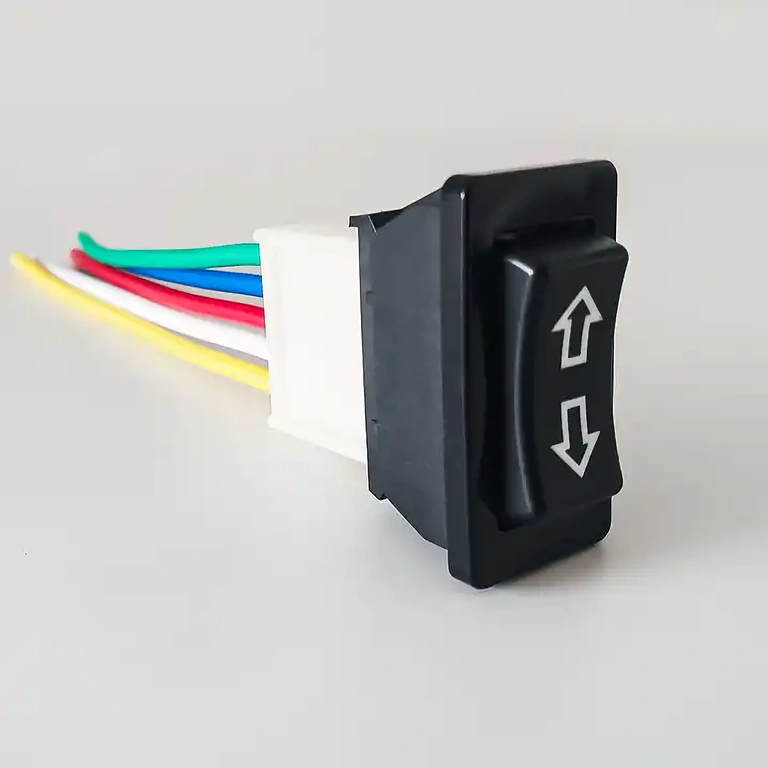

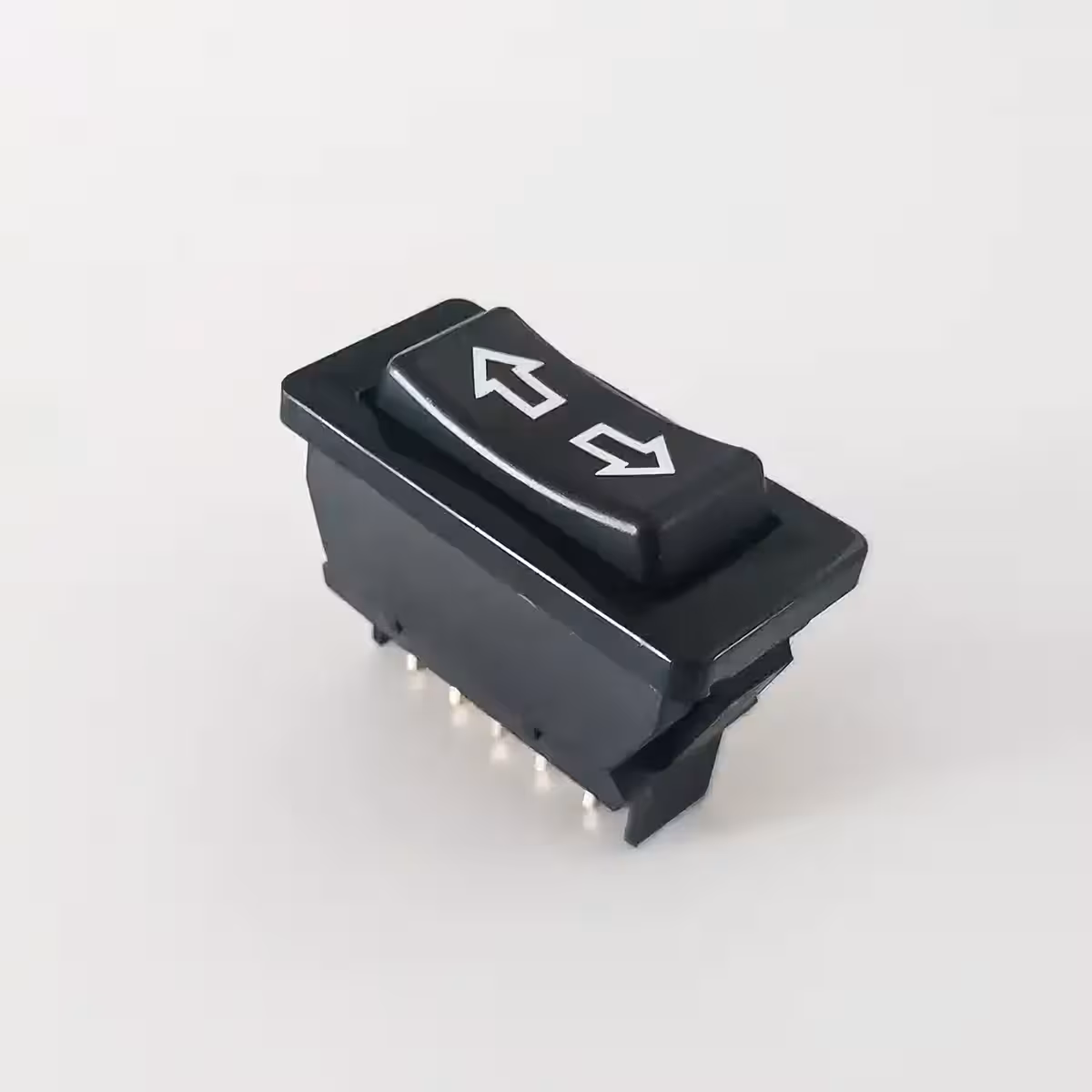

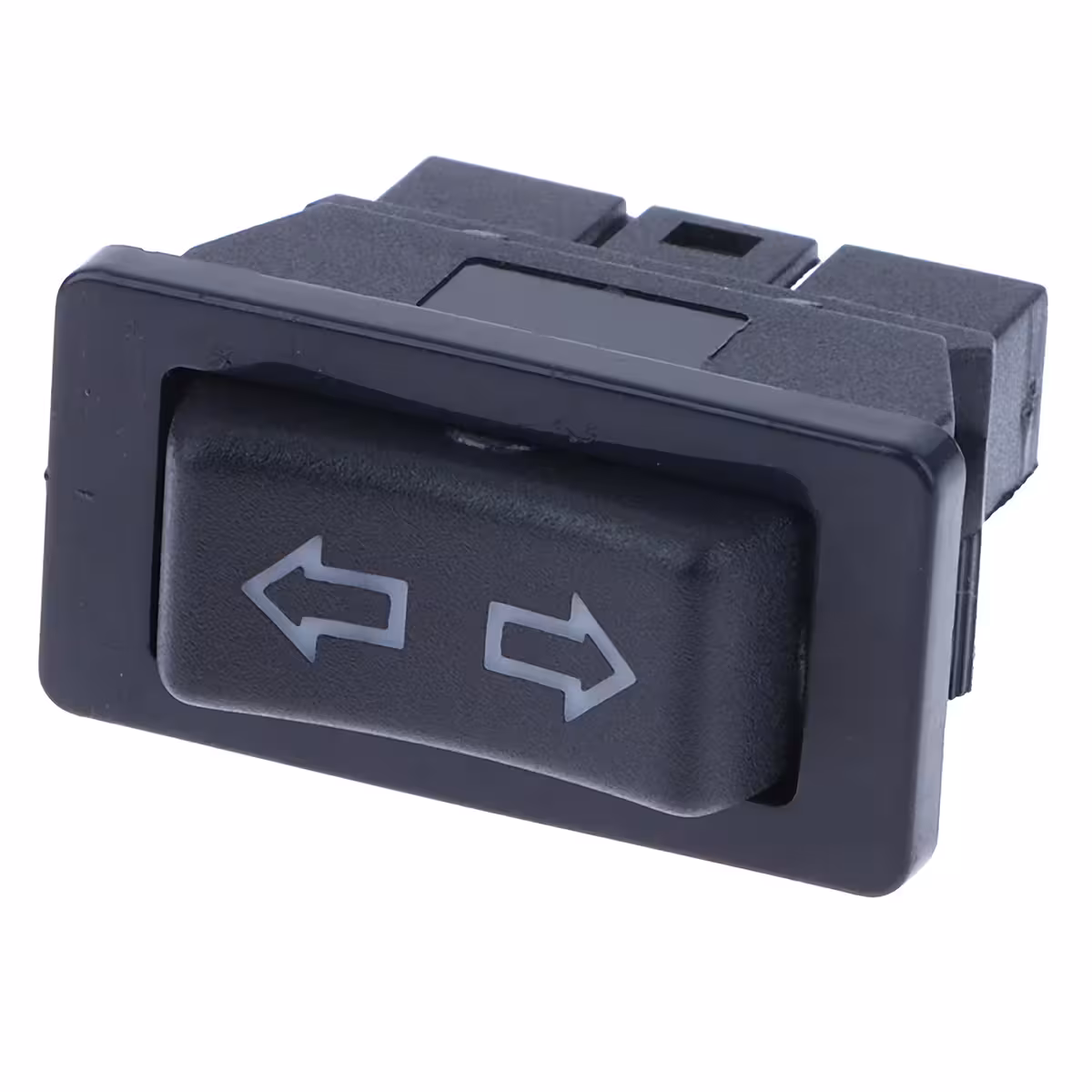

DPDT превключвател с автоматично връщане – сменяйте посоката на мотора без релета и сложни схеми
Разполагате с линеен актуатор, DC мотор или повдигащ механизъм и искате лесен начин за управление на посоката? Този DPDT превключвател с 3 позиции и автоматично връщане е точното решение. Превключвате наляво — моторът се върти в една посока. Превключвате надясно — посоката се обръща. Пускате лостчето — моторът спира автоматично.
Забележка: Автоматичното връщане в централна позиция (OFF) предотвратява случайна активация и предпазва както мотора, така и електрическата верига.
Защо да изберете този модел? (Основни предимства):

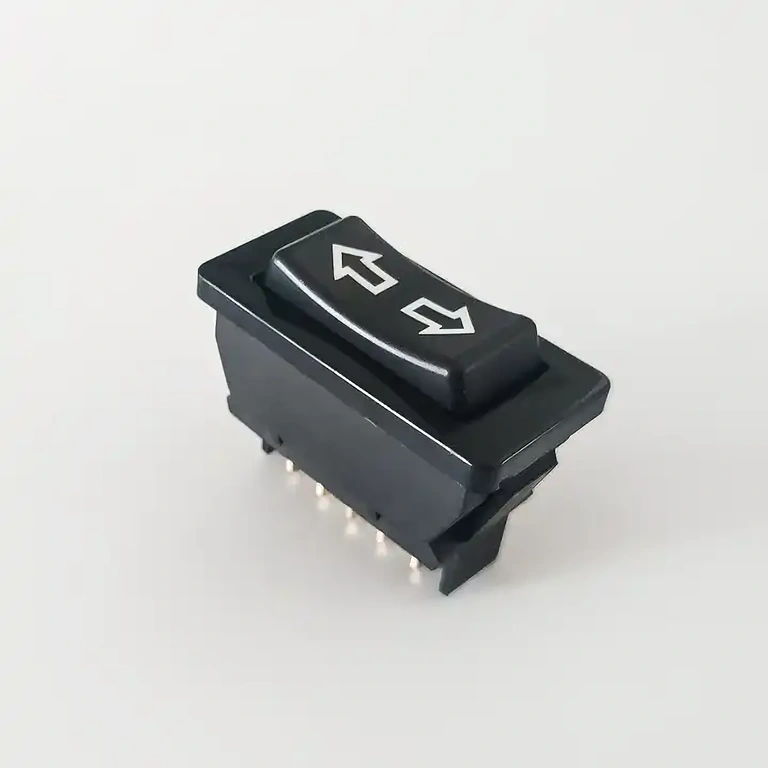

- Обръщане на поляритета без релета — DPDT конфигурацията превключва едновременно и двата проводника на мотора, променяйки посоката на въртене с едно движение, без нужда от допълнителни компоненти.
- Автоматично спиране при отпускане — крайните позиции са моментни (momentary): моторът работи само докато държите лостчето, което елиминира риска от механично блокиране или претоварване.
- 20A при 12V и 24V DC — подходящ за повечето линейни актуатори и DC мотори, използвани в автомобили, кемпери, лодки или DIY автоматизации.

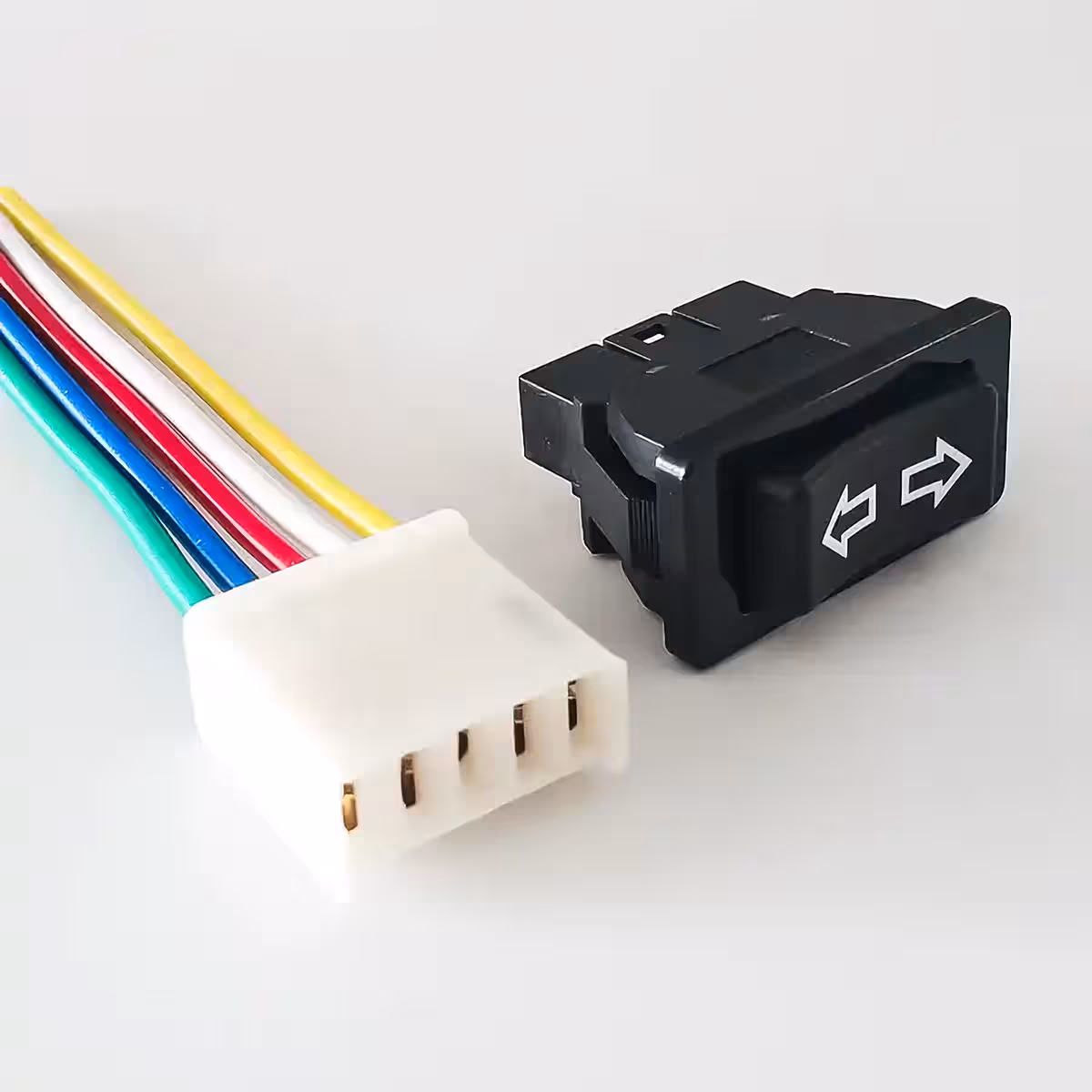

- Включена букса с 5 пина — свързвате кабелите директно към буксата, без запояване и без специални инструменти. Идеално за бърз и лесен монтаж.

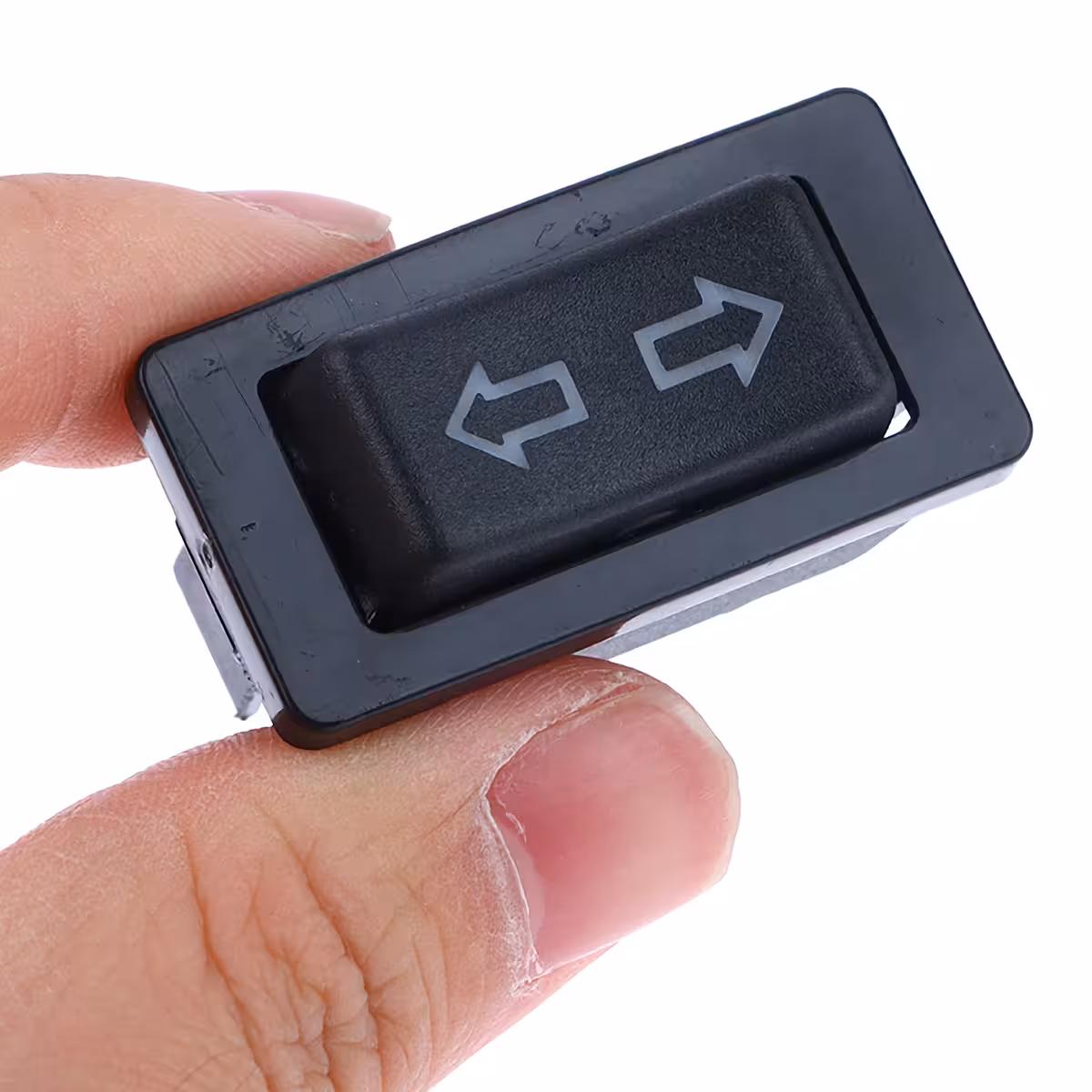

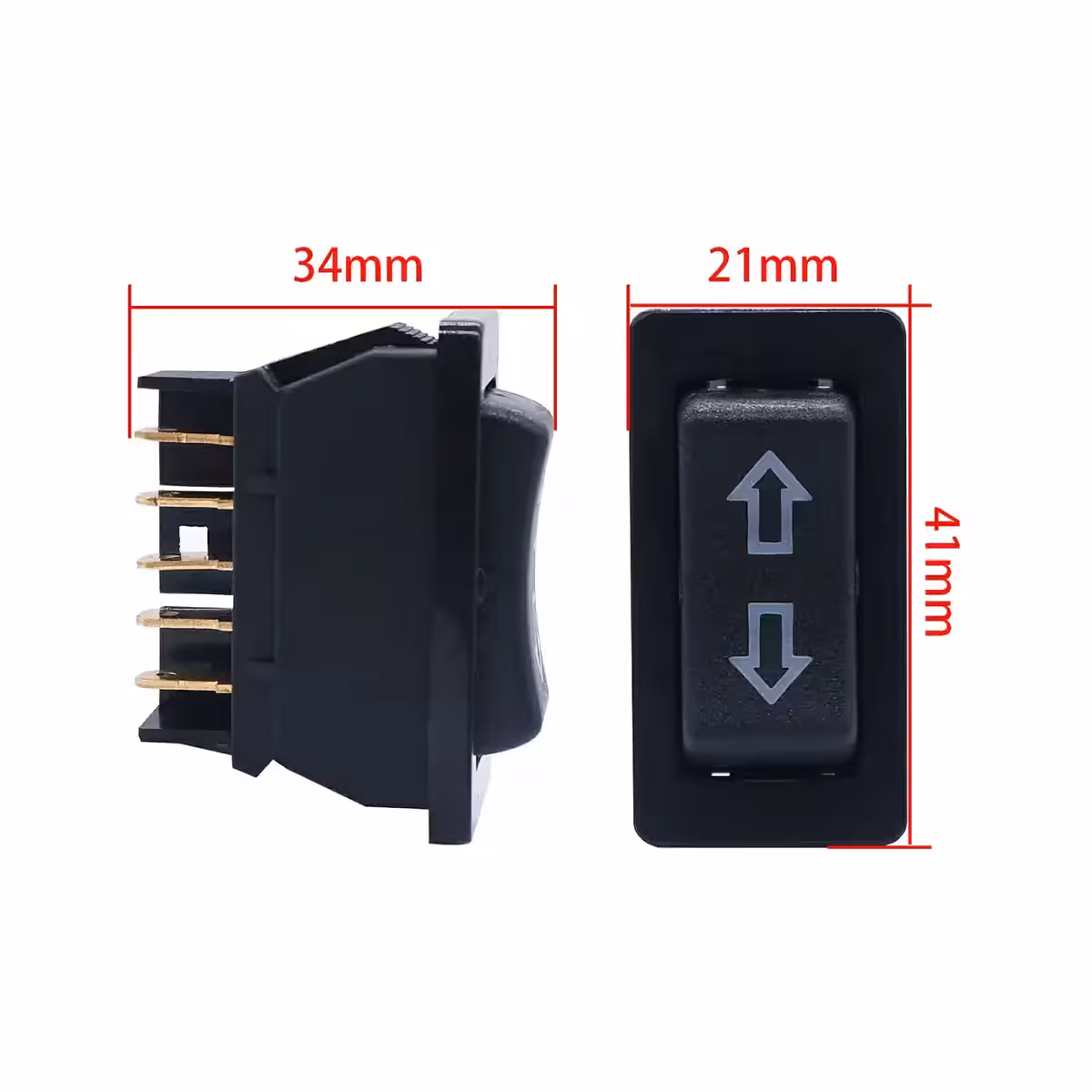

- Компактни размери: 21 × 41 × 34 мм — пасва идеално на табла, контролни панели или 3D принтирани кутии.
Детайли и производителност
DPDT (Double Pole Double Throw) конфигурацията означава, че превключвателят управлява едновременно две независими вериги — точно това, което е необходимо за обръщане на поляритета на DC мотор без нужда от отделен H-bridge релеен модул. Функцията ON/OFF/ON с автоматично връщане поддържа стабилна централна позиция (изключено състояние) и активира движението само докато потребителят държи лостчето, което предотвратява механични повреди при системи за повдигане или линейно задвижване. 5-пиновият терминал с включена букса позволява бърза подмяна или пренареждане на кабелите, дори в тесни пространства.
| Параметър | Стойност / Детайл |
|---|---|
| Тип превключвател | DPDT, ON/OFF/ON с автоматично връщане (momentary) |

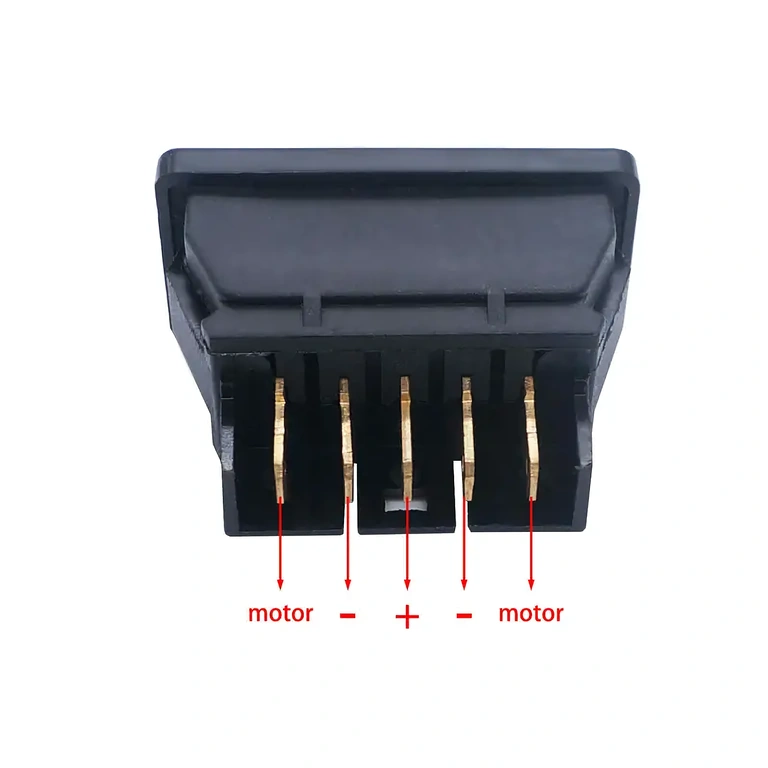

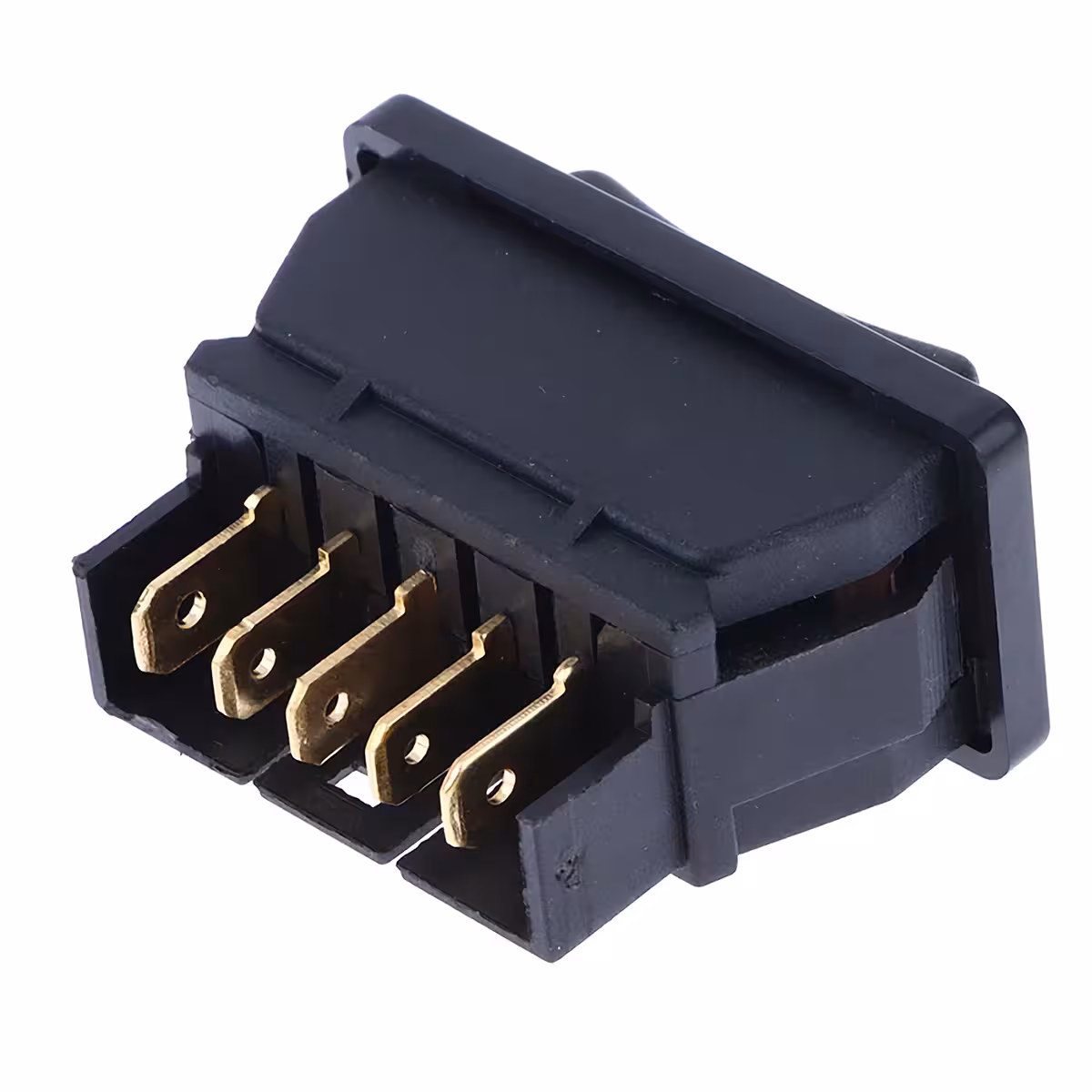

| Брой пинове | 5 пина (включена букса) |
| Номинално напрежение | DC 12V / 24V |
| Номинален ток | 20A |
| Функция връщане | Автоматично към централна позиция OFF |
| Размери | 21 × 41 × 34 мм |
| Дължина на кабела | 12 мм |
| Типични приложения | DC мотори, линейни актуатори, повдигащи системи, роботика, автомобилни автоматизации |
Съдържание на пакета
- 1 × DPDT превключвател с 3 позиции и автоматично връщане
- 1 × Свързваща букса с 5 пина
Често задавани въпроси
Мога ли да управлявам линеен актуатор директно с този превключвател?
Да. Това е едно от най-честите приложения. Превключвателят работи с всеки DC линеен актуатор до 20A при 12V или 24V — подходящ за антени, врати, електрически легла и повдигащи механизми.
Какво се случва, ако надвиша 20A?
Контактите могат да прегреят и превключвателят да се повреди. Ако вашият мотор консумира повече от 20A при стартиране, използвайте силово реле, управлявано от този превключвател — той ще служи само като контролна верига, а не като силова.
Нужни ли са защитни диоди?
При големи индуктивни товари (над 5-10A) се препоръчва поставянето на обратни (flyback) диоди паралелно на изводите на мотора. Те предпазват контактите на превключвателя от искрене при всяко превключване.
Колко време отнема монтажът на панел?
По-малко от 10 минути. Пробивате стандартен отвор в панела, фиксирате превключвателя, свързвате кабелите към 5-пиновата букса и сте готови. Не е необходимо запояване или специални инструменти.
