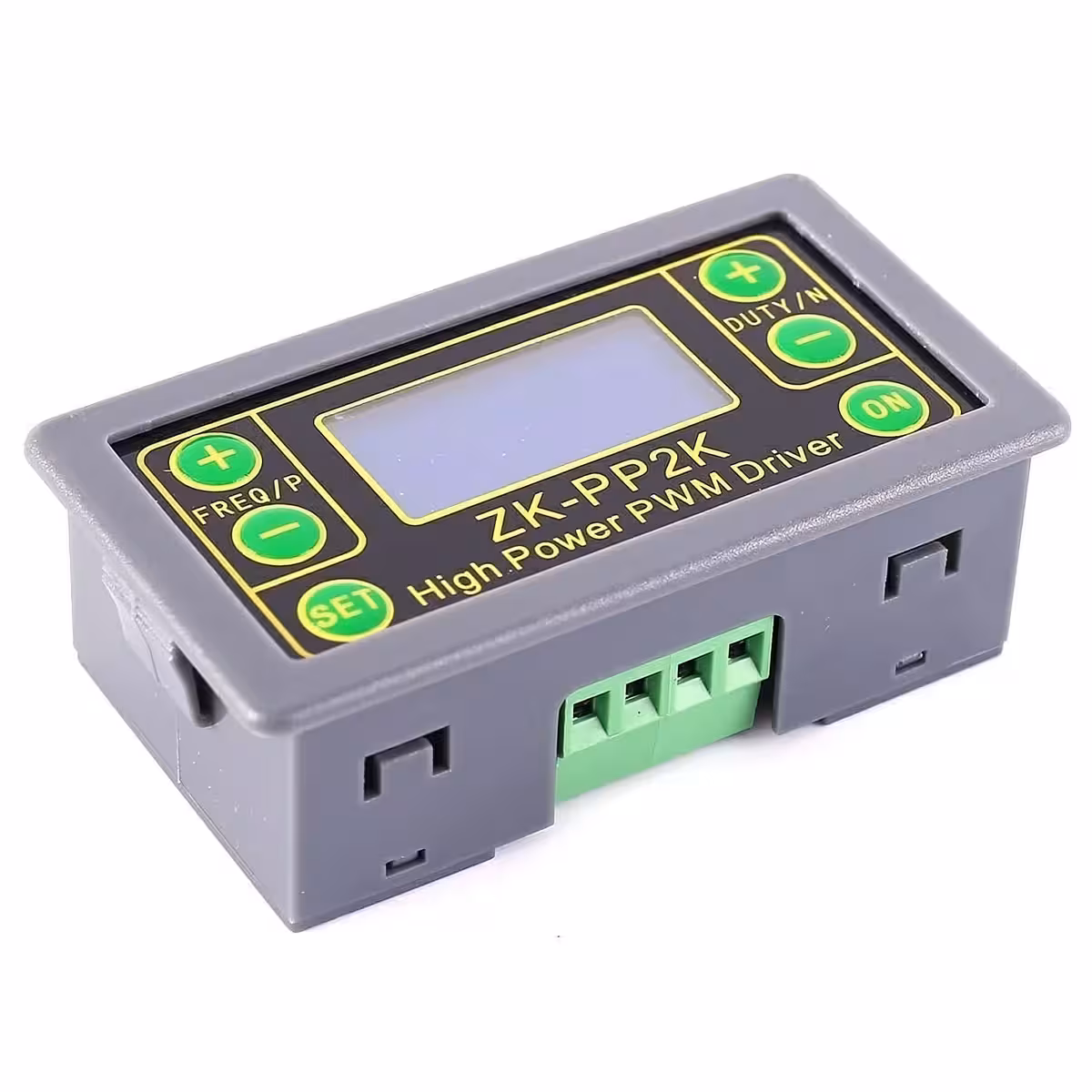

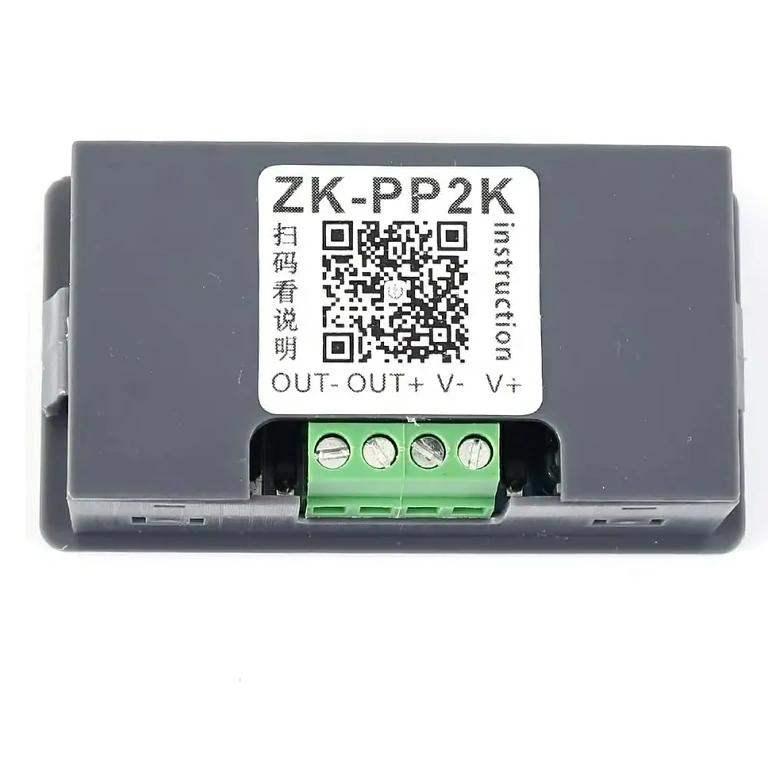

PWM контролер 5V–24V 8A — прецизен контрол на честота, импулси и обороти в един модул
Нуждаете се от надеждно регулиране на оборотите на двигател, генериране на прецизен сигнал или автоматизация на времеви последователности? Този PWM контролер 5V–24V 8A ви позволява да постигнете всичко това без нужда от софтуер, компютър или сложни настройки. С двата си режима на работа — PWM и PULSE — модулът е идеален както за бързо прототипиране, така и за индустриални приложения.

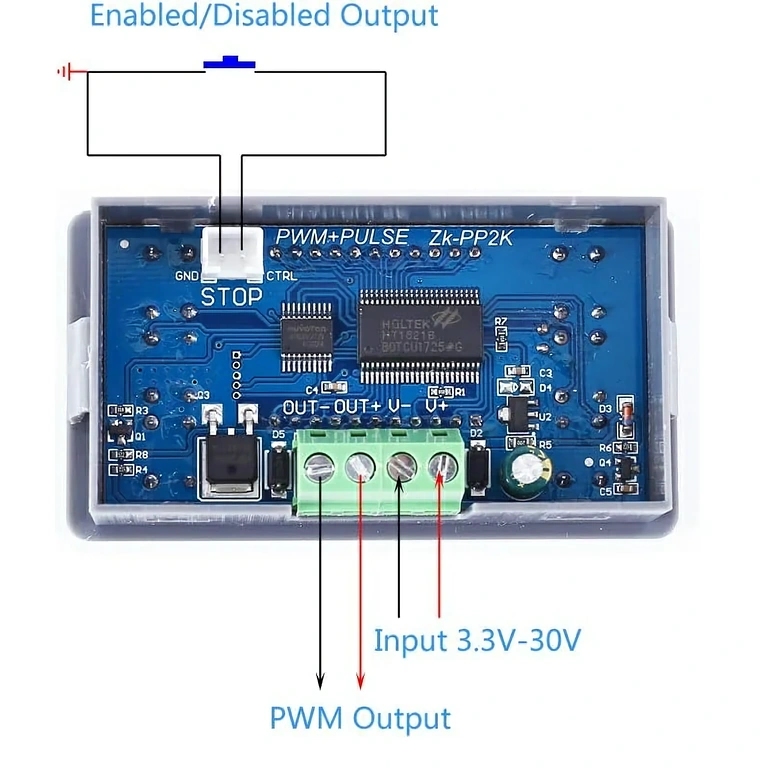

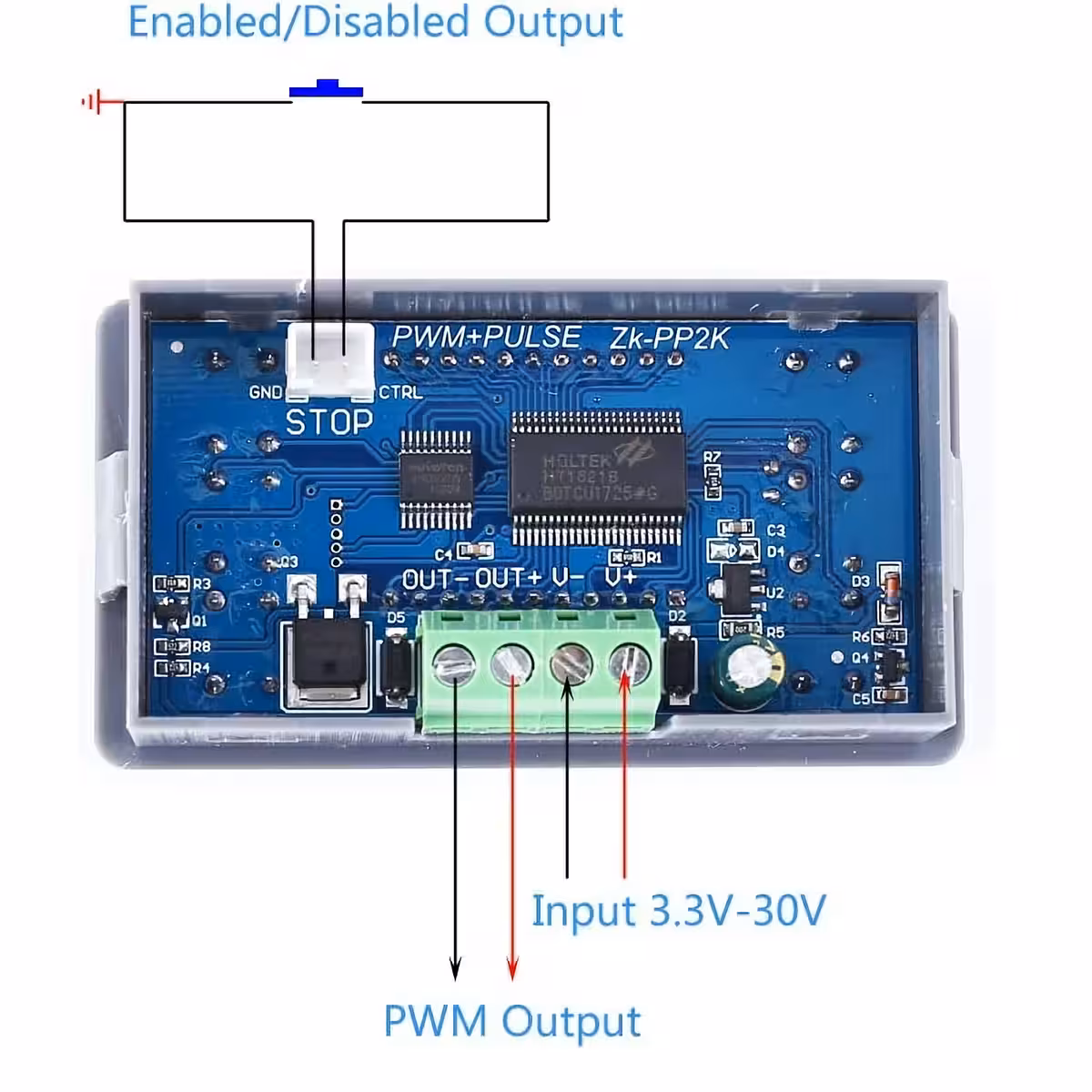

Забележка: Модулът поддържа захранващо напрежение DC 3,3V–30V, но за управление на товари като двигатели се препоръчва номиналният диапазон 5V–24V, при спазване на ограничението от 8A на изхода.
Защо да изберете този модел? (Основни предимства):
- Регулируема честота 1Hz–150KHz — от бавни таймери до високочестотни сигнали за управление на безчеткови двигатели или RF приложения
- Работен цикъл (Duty cycle) 0–100% с фина настройка — пълен контрол върху мощността, от пълно изключване до максимален товар
- Цикличен таймер с прецизност до 0,001 секунди — настройка на време за включване (ON), изключване (OFF), закъснение при старт и брой импулси (1–9999 или безкрайност)
- Изходен ток 8A — достатъчен за средно мощни DC двигатели, 12V/24V електромагнитни клапани или LED ленти до 192W при 24V
- Директно програмиране — вграден LCD дисплей и специализирани бутони; не изисква драйвери или допълнителен хардуер
- Енергонезависима памет — настройките се запазват автоматично при прекъсване на захранването
- Работна температура −20°C … +85°C — подходящ за работа в работилници, външни условия или контролни табла

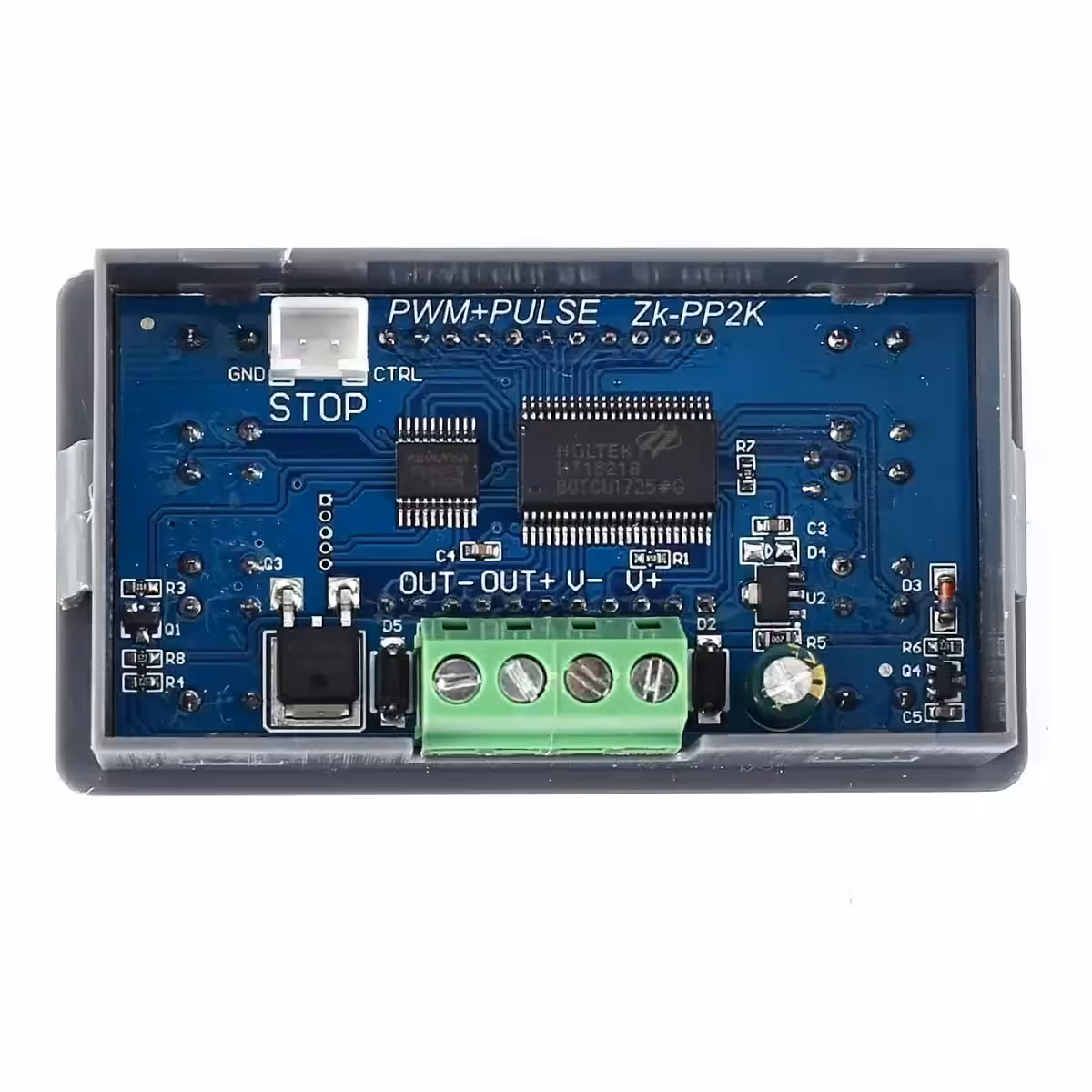

Детайли и производителност
В PWM режим честотата и работният цикъл се настройват независимо — изходът остава активен постоянно, което е идеално за регулиране на обороти на DC мотори или димиране на LED осветление. В PULSE режим дефинирате пълна последователност: продължителност на положителния и отрицателния импулс, закъснение преди старт и общ брой цикли. След приключване на серията, изходът автоматично се изключва.

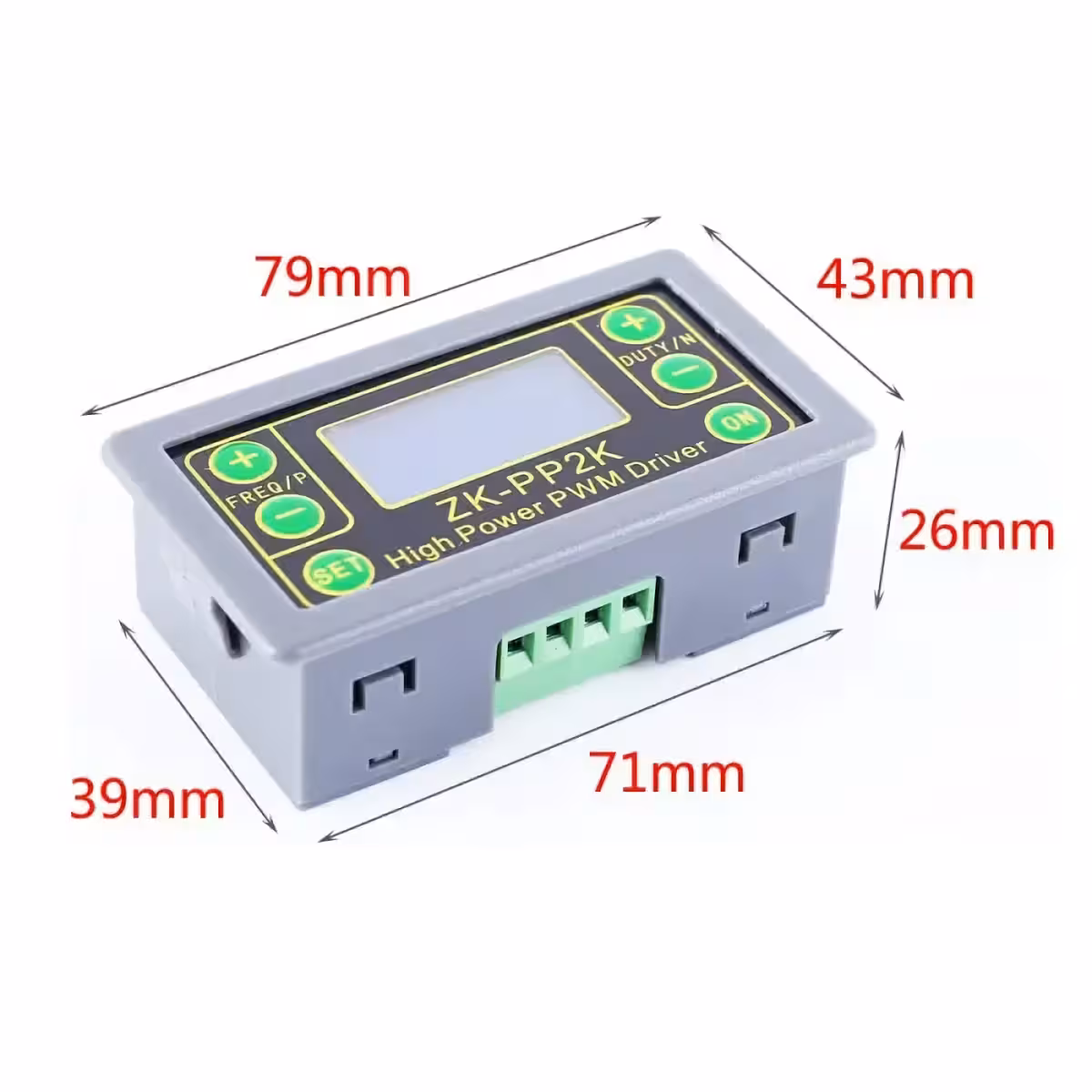

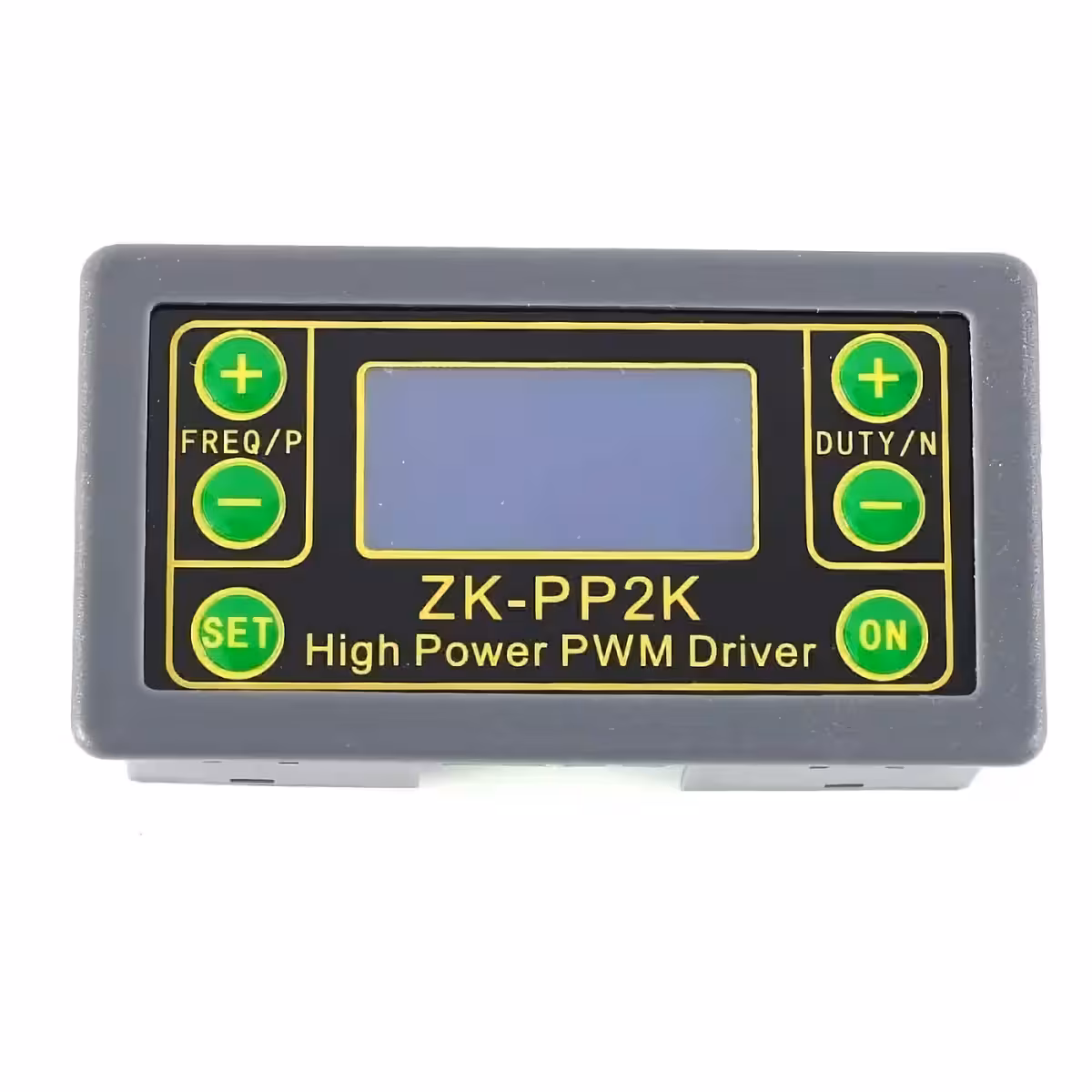

Превключването между режимите става чрез задържане на бутона SET, а състоянието на изхода се следи чрез индикатора OUT. Компактните размери от 79 × 43 × 26 мм позволяват лесен монтаж в контролни панели или кутии.
| Параметър | Стойност / Детайл |
|---|---|
| Захранващо напрежение | DC 3,3V – 30V |
| Препоръчително работно напрежение | DC 5V – 24V |
| Максимален изходен ток | 8A |
| Честотен обхват PWM | 1Hz – 150KHz |
| Работен цикъл (Duty Cycle) | 0,00% – 100% |
| Продължителност на импулс (позитивен/негативен) | 0,000s – 9999s |
| Време за изчакване (delay) | 0,000s – 9999s |
| Брой импулси | 1 – 9999 или безкрайност (–-) |
| Режими на работа | PWM (честота + duty cycle) / PULSE (таймер + импулси) |
| Работна температура | −20°C … +85°C |
| Работна влажност | 0% – 95% RH (без конденз) |
| Размери | 79 × 43 × 26 мм |
Инструкции за програмиране и употреба

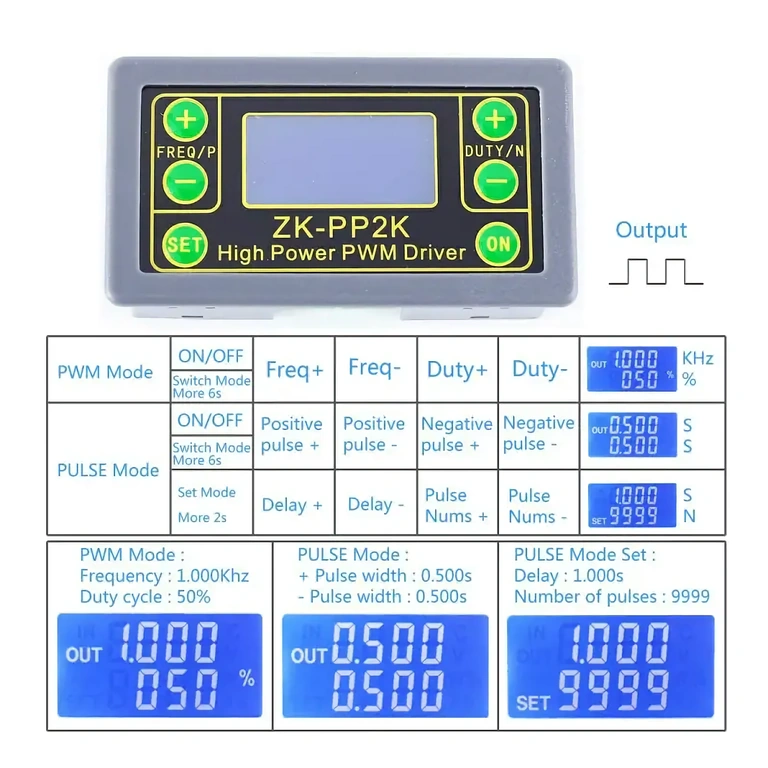

- PWM режим (фабрична настройка): При включване модулът е в PWM режим (вижда се символът %). Използвайте бутоните FREQ+/FREQ− за настройка на честотата (1Hz–150KHz) и DUTY+/DUTY− за работния цикъл (0,00%–100%). Натиснете ON за активиране на изхода — индикаторът OUT ще светне.
- Превключване в PULSE режим: Задръжте бутона SET за около 6 секунди. Символът % ще изчезне — модулът е в PULSE режим.
- Конфигуриране на импулси (PULSE режим): Използвайте P+/P− за продължителност на положителния импулс и N+/N− за отрицателния (прецизност 0,001s).
- Настройка на таймер и брой импулси: Задръжте SET за 2 секунди — на екрана се появява SET. Настройте времето за изчакване с P+/P− и броя импулси с N+/N− (стойност –- означава безкрайност).
- Стартиране на последователност: Натиснете ON — модулът ще изчака зададеното време, ще генерира броя импулси и ще спре автоматично.
- Връщане към PULSE интерфейс: Задръжте SET за 2 секунди от подменюто на таймера.
- Връщане към PWM режим: Задръжте SET за 6 секунди от PULSE режим.
Съдържание на пакета
- 1x PWM контролер / Генератор на сигнали / Таймер 5V–24V 8A
Често задавани въпроси
Може ли да управлява DC двигатели директно?
Да. С изходен ток от 8A, модулът директно управлява малки и средни DC двигатели. За по-мощни товари или силно индуктивни вериги, препоръчваме добавянето на MOSFET драйвер или реле.
Каква е разликата между PWM и PULSE режим?
PWM режимът генерира непрекъснат сигнал — идеален за регулиране на обороти или димиране на LED ленти. PULSE режимът предлага пълен контрол върху последователността: брой импулси, продължителност и закъснение, което е подходящо за електромагнитни клапани и автоматизирани цикли.
Работи ли със серво мотори (50Hz)?
Да. Честотата започва от 1Hz, така че 50Hz е в обхвата. За прецизен контрол използвайте PULSE режим с ширина на импулса между 1ms и 2ms.
Запазват ли се настройките след изключване?
Да. Модулът разполага с вградена памет, която автоматично съхранява всички параметри (честота, duty cycle, таймери).
Може ли да се използва като димер за RGB LED ленти?
Да, за монохромни ленти 5V–24V с консумация под 8A. За RGB ленти е необходимо да използвате по един модул за всеки цветови канал.
