Автоматично реле за ниво на водата с 3 сонди – прецизен контрол на помпата без ръчен надзор
Случвало ли ви се е да забравите помпата включена и резервоарът да прелее? Или нивото да спадне твърде много, което води до работа на помпата „на сухо“? Това автоматично реле за ниво решава тези проблеми, като самостоятелно включва и изключва помпата според нивото на водата, отчетено от сензорите. Вие не се нуждаете от постоянна намеса.

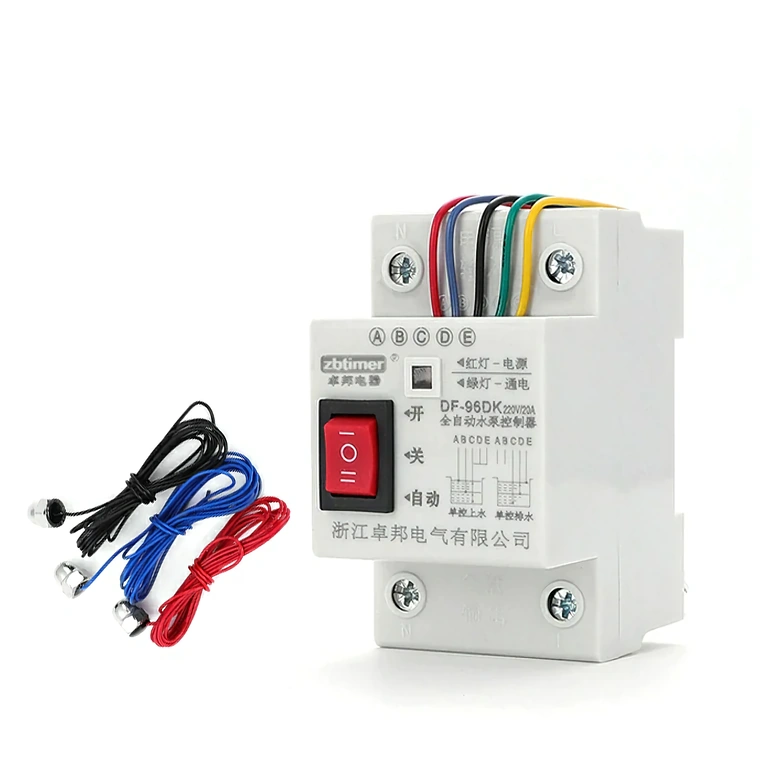

Забележка: Комплектът включва контролното реле и 3 ниворегулаторни сонди (всяка с дължина 5 м). Водната помпа не е включена в комплекта.
Защо да изберете този модел? (Основни предимства):
- Включени 3 сонди по 5 м — готови за монтаж в дълбоки резервоари или средно големи басейни без нужда от допълнителни разходи
- Релейно управление 20A / 220V (резистивен товар) — поддържа мощни помпи без риск от претоварване

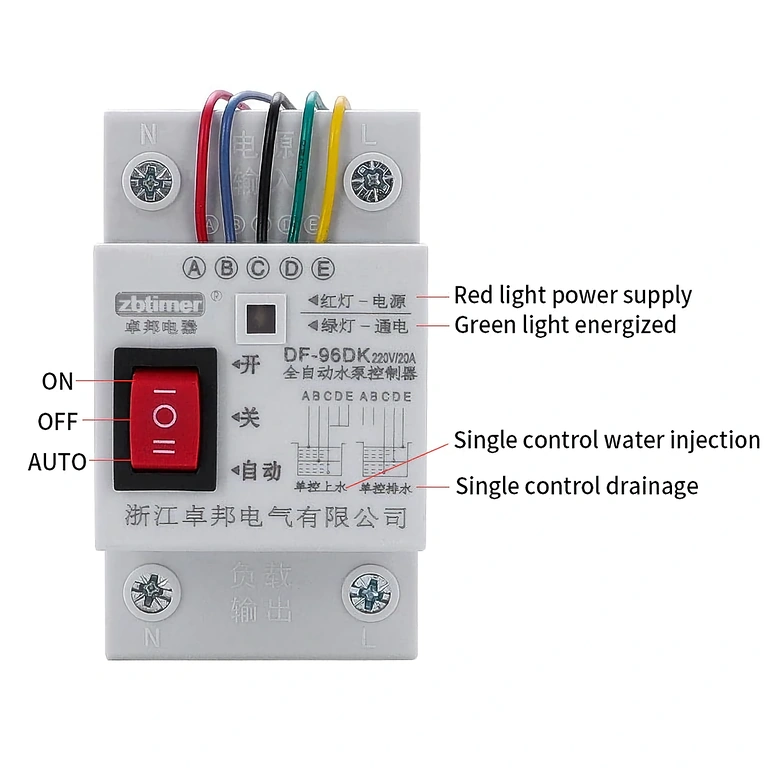

- 3 режима на работа: AUTO / ON / OFF — превключвайте към ръчен режим за секунди, без да променяте окабеляването
- 4 предварително зададени сценария — пълнене, изпразване, поддържане на минимално ниво или трансфер между два резервоара, с ясни схеми за свързване
- Цветово кодиране (червено, синьо, черно, зелено, жълто) — лесно идентифициране на всяка сонда и елиминиране на грешки при монтажа

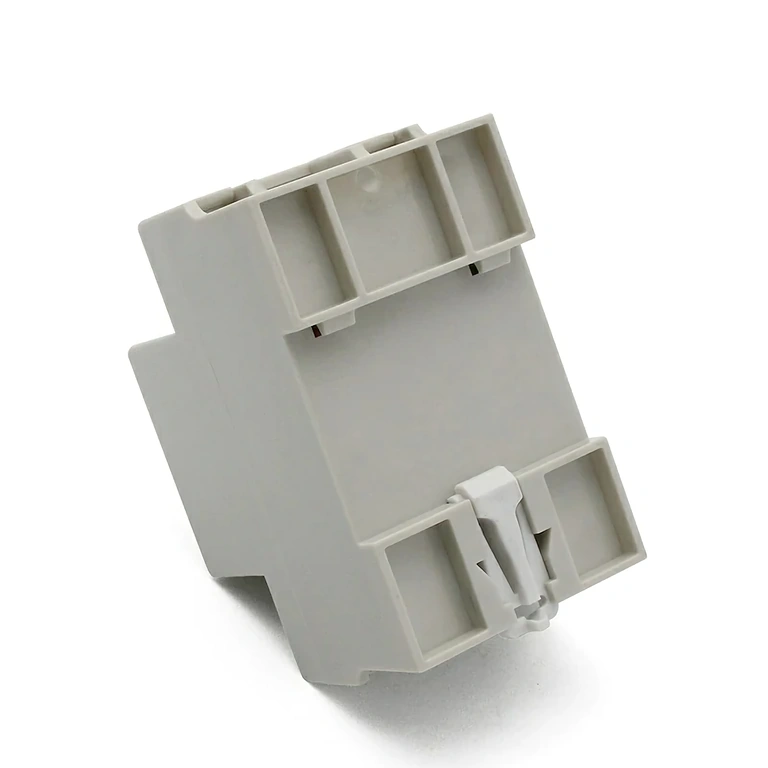

- Компактен корпус 86×66×49 мм — подходящ за монтаж във всяко електрическо табло или разклонителна кутия
Технически детайли и производителност
Отчитането на нивото се базира на електрическа проводимост — металните сонди, потопени във водата, затварят веригата при контакт с течността, което задейства или прекъсва релето без нужда от допълнителни сензори. Релето поддържа 20A при резистивен товар и 10A при индуктивен товар (електродвигатели, помпи), което го прави съвместимо с повечето битови и полупромишлени потопяеми или повърхностни помпи. Трипозиционният селектор ви дава незабавен контрол — ако искате да включите или изключите помпата ръчно, не е необходимо да разкачате нищо.
| Параметър | Стойност / Детайл |
|---|---|
| Номинално напрежение | 220V AC |
| Релеен изход – резистивен товар | 20A / 220V |
| Релеен изход – индуктивен товар | 10A / 220V |
| Брой включени сонди | 3 броя |
| Дължина на сондите | 5 метра всяка |
| Режими на работа | ON / OFF / AUTO |

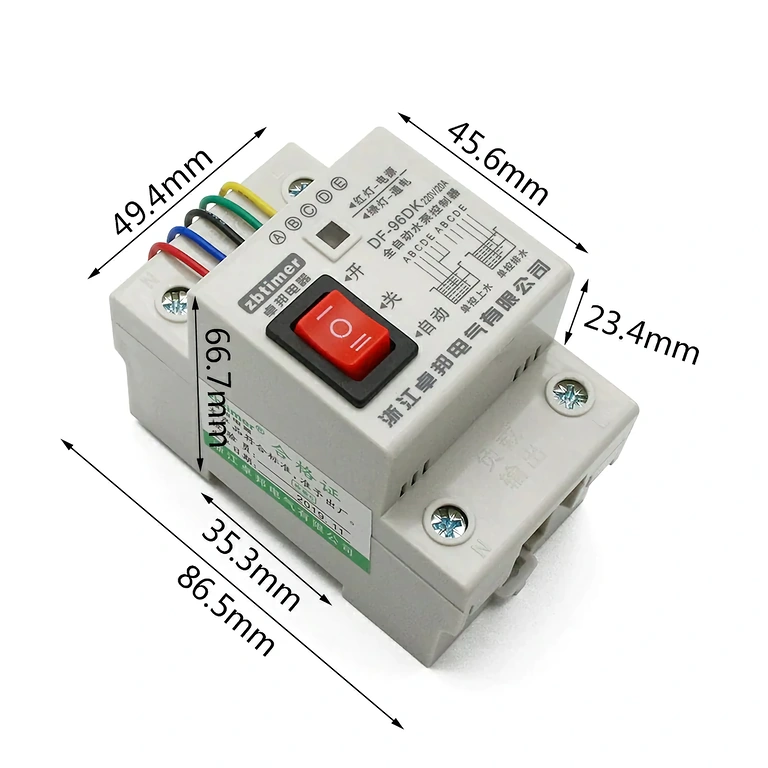

| Размери на корпуса | 86 × 66 × 49 мм |
| Съвместими приложения | Резервоари, цистерни, басейни, аквариуми |
Инструкции за програмиране и употреба

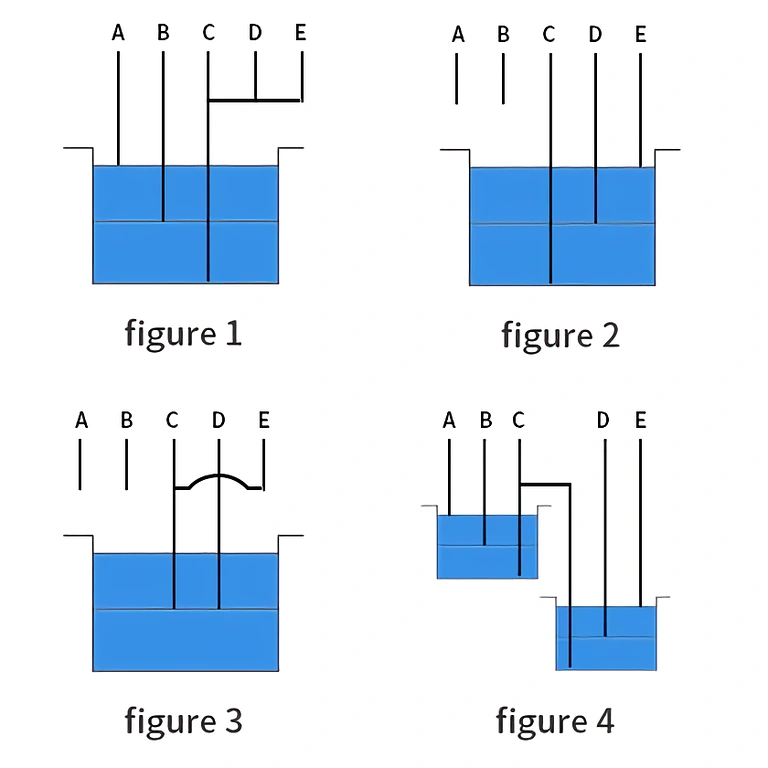

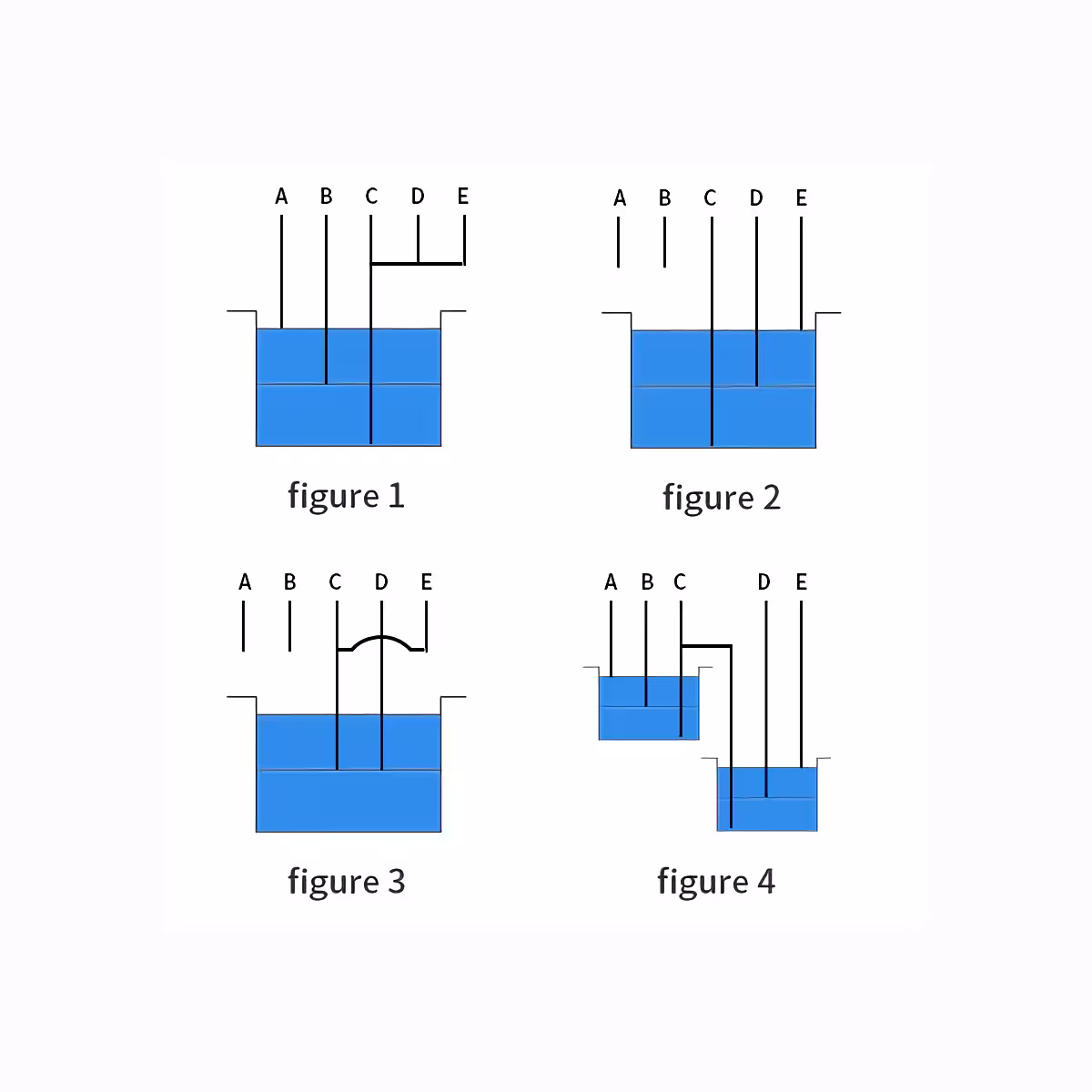

- Автоматично пълнене на резервоар (Фигура 1): Свържете сонда A (червена) за горно ниво — спира помпата при пълен резервоар; сонда B (синя) за долно ниво — включва помпата при спадане на нивото; сонда C (черна) като обща линия (маса). Сонди D (зелена) и E (жълта) се свързват заедно с C.
- Автоматично изпразване на резервоар (Фигура 2): Сонда E за горно ниво включва помпата; сонда D за долно ниво я изключва; C остава обща линия. Сонди A и B остават изключени.
- Поддържане на минимално ниво (Фигура 3): Свържете C и D като контролни точки за ниско ниво; направете мост между E и C. Сонди A и B остават изключени. Помпата спира автоматично, когато нивото падне под минималния праг.
- Автоматичен трансфер между два резервоара (Фигура 4): Сонда A за горно ниво на горния резервоар (спиране); сонда B за долно ниво на горния резервоар (пускане); C като обща линия за двата резервоара; сонда D за ниско ниво в долния резервоар (спиране); сонда E за високо ниво в долния резервоар (пускане). Ако не е необходимо активиране при високо ниво в долния резервоар, сонда E може да бъде изключена.
- Поставете селектора в позиция AUTO за непрекъсната автоматична работа или в ON/OFF за ръчна намеса.
Съдържание на комплекта

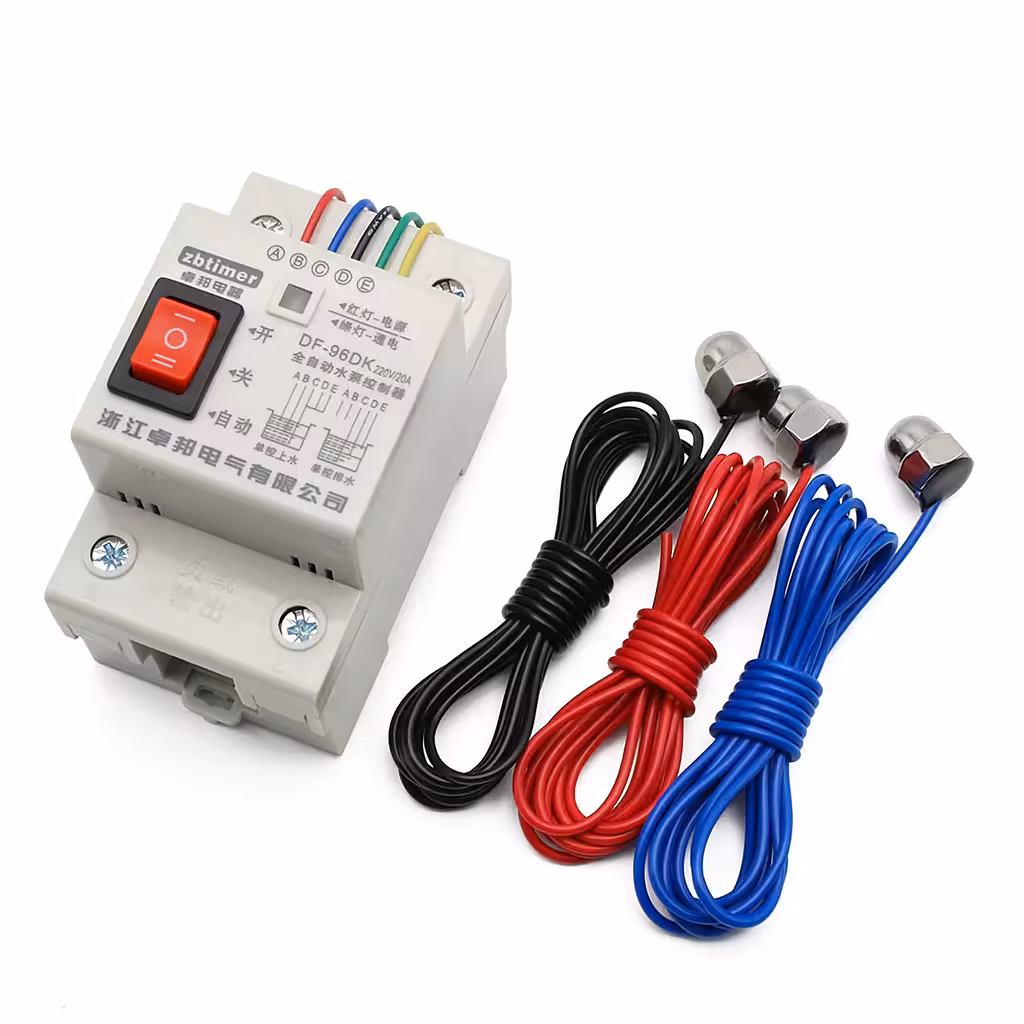

- 1× Реле за автоматичен контрол на нивото 220V

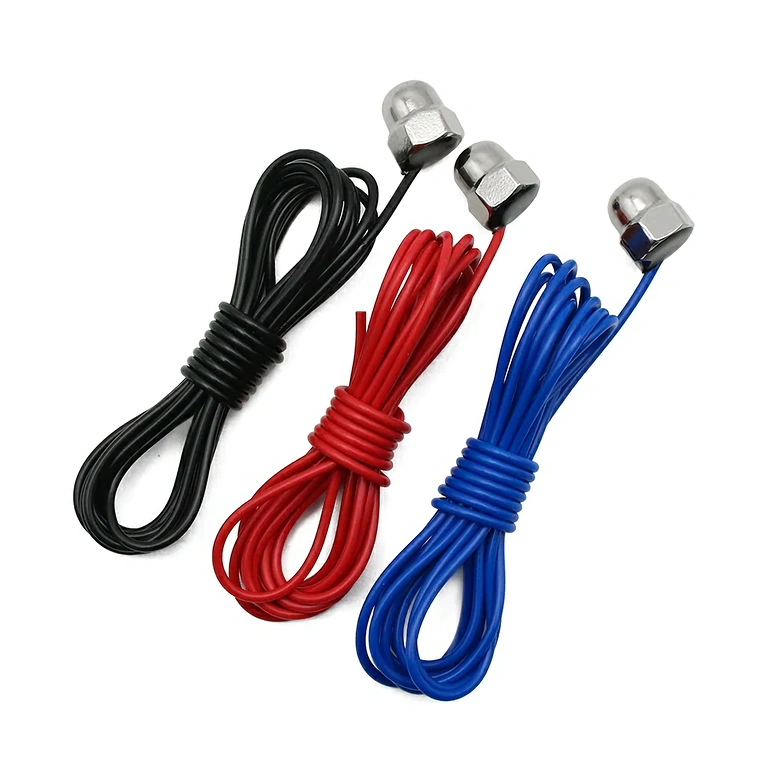

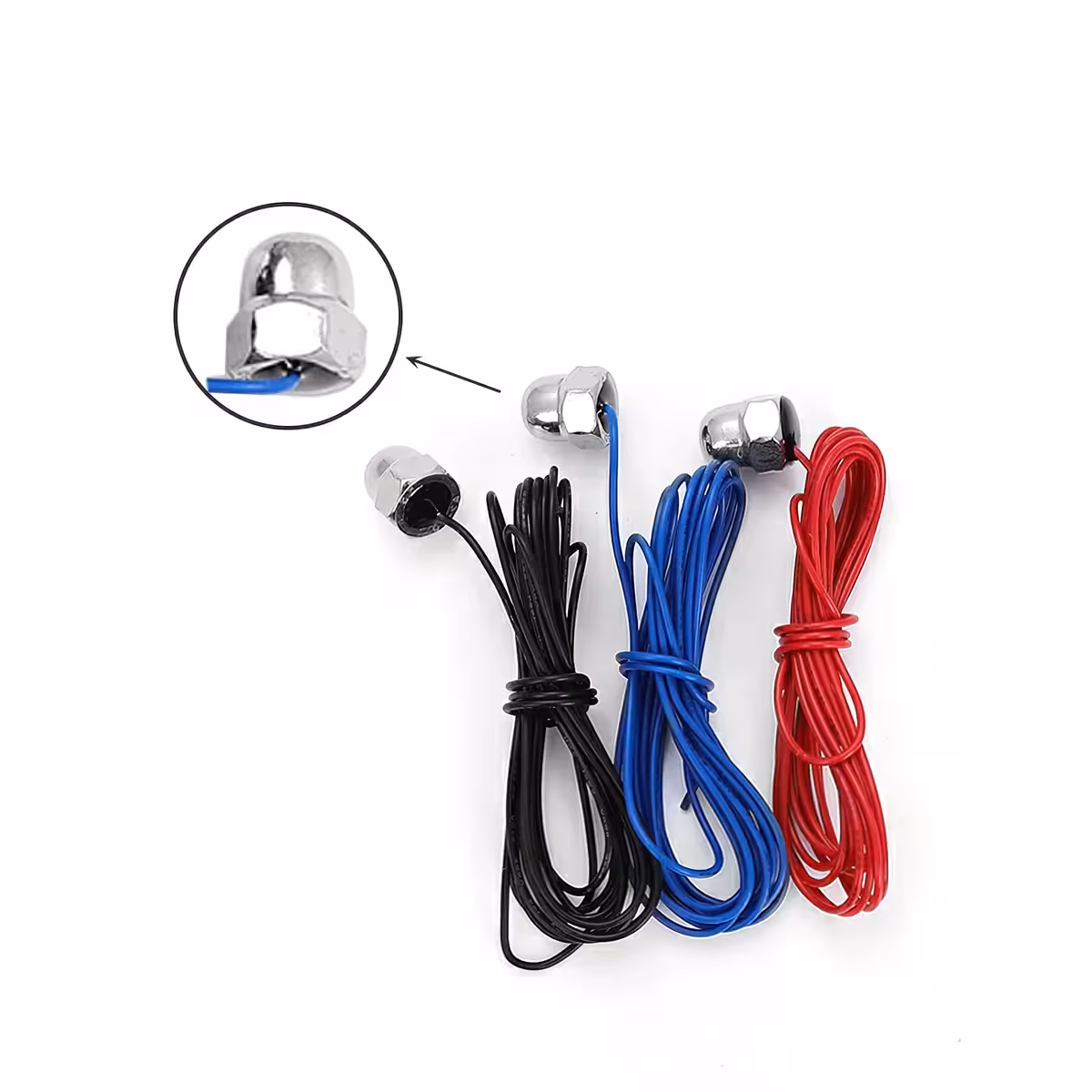

- 3× Сонди за ниво от неръждаема стомана (по 5 м всяка)
Често задавани въпроси
Съвместимо ли е с всякакъв тип потопяема помпа?
Да, работи с потопяеми и повърхностни помпи на 220V AC, стига консумираният ток да не надвишава 20A (резистивен) или 10A (индуктивен). Проверете техническите характеристики на вашата помпа преди монтаж.
Мога ли да използвам сондите в солена вода или вода с хлор (басейни)?
Да. Сондите са устойчиви на корозия и издържат на хлорирана или солена вода в обичайни концентрации. При работа в силно агресивна химическа среда, проверявайте ги периодично и ги подменете при признаци на износване.
Мога ли да удължа кабелите на сондите над 5 метра?
Да, с подходящ електрически кабел и водоустойчиви връзки. За разстояния над 20 м използвайте екраниран кабел — това намалява електрическите смущения, които могат да предизвикат фалшиви сигнали.
Какво се случва след прекъсване на захранването?
При възстановяване на напрежението, релето възобновява работа според позицията на селектора и текущото ниво на водата. Устройството няма вътрешна памет за състоянието — помпата реагира директно спрямо моментните условия.
Може ли да контролира трансфера между два резервоара едновременно?
Да. Чрез сценария от Фигура 4, релето следи нивото и в двата резервоара с помощта на включените 3 сонди и автоматично управлява прехвърлянето на вода между тях.
