Дигитален волтметър и амперметър за постоянен ток (DC) 0–100V / 0–100A – Пълен мониторинг, включен шунт, готов за монтаж
Искате ли да следите в реално време какво се случва във вашата DC верига — без догадки и приблизителни стойности? Този дигитален волтметър и амперметър показва едновременно напрежението и тока в диапазон до 100V и 100A. Шунтът е включен в комплекта, както и необходимите кабели. Просто свързвате и системата е готова за работа.
Забележка: Шунтът за 100A е задължителен за измерване на токове над 10A и е включен в опаковката. Захранването на самия модул се извършва отделно, чрез DC напрежение 4,5–30V — независимо от измерваната верига.
Защо да изберете този модел? (Основни предимства):

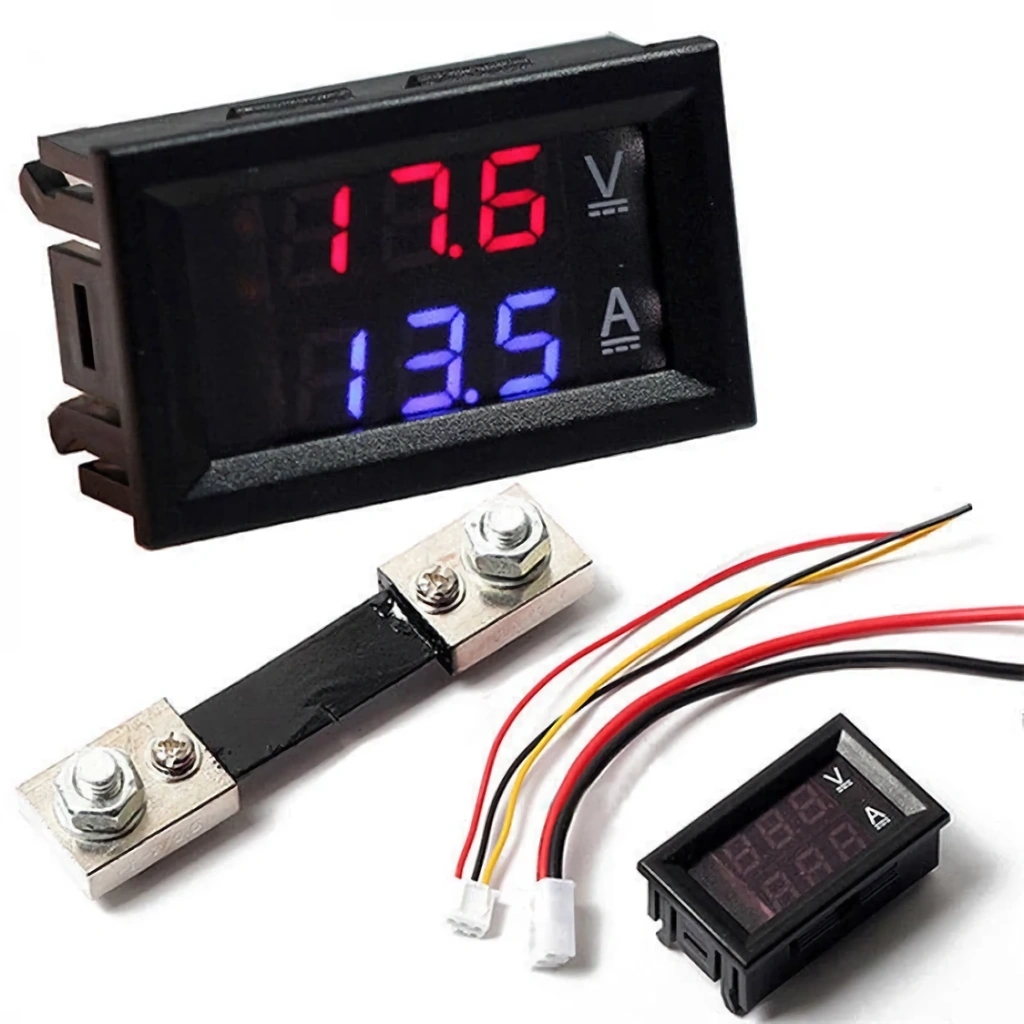

- Двоен LED дисплей — червени цифри за напрежението и сини за тока; отлична видимост дори при силна светлина, без да се налага да се взирате.

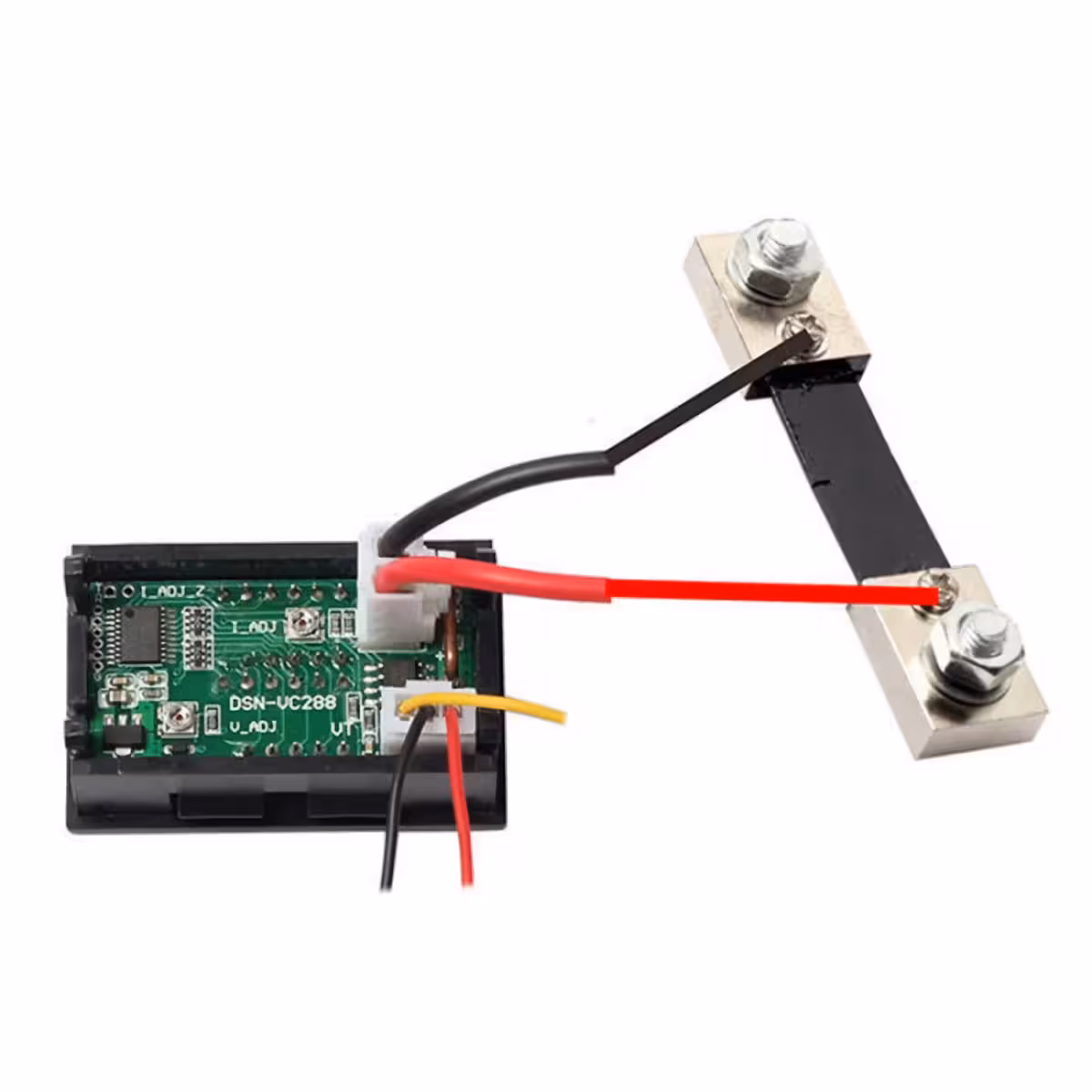

- Включен 100A шунт — не е необходимо да търсите съвместим шунт отделно; всичко необходимо е в кутията.
- Висока резолюция 0,01V / 0,01A — получавате прецизни данни, например 14,73V и 8,42A, вместо закръглени стойности, които могат да скрият важни колебания.
- Опресняване на всеки 500ms — стойностите се обновяват два пъти в секундата, което осигурява бърза реакция при всякакви стабилни или динамични DC приложения.
- Ниска собствена консумация под 20mA — не натоварва измерваната верига, дори при системи с малки акумулатори.

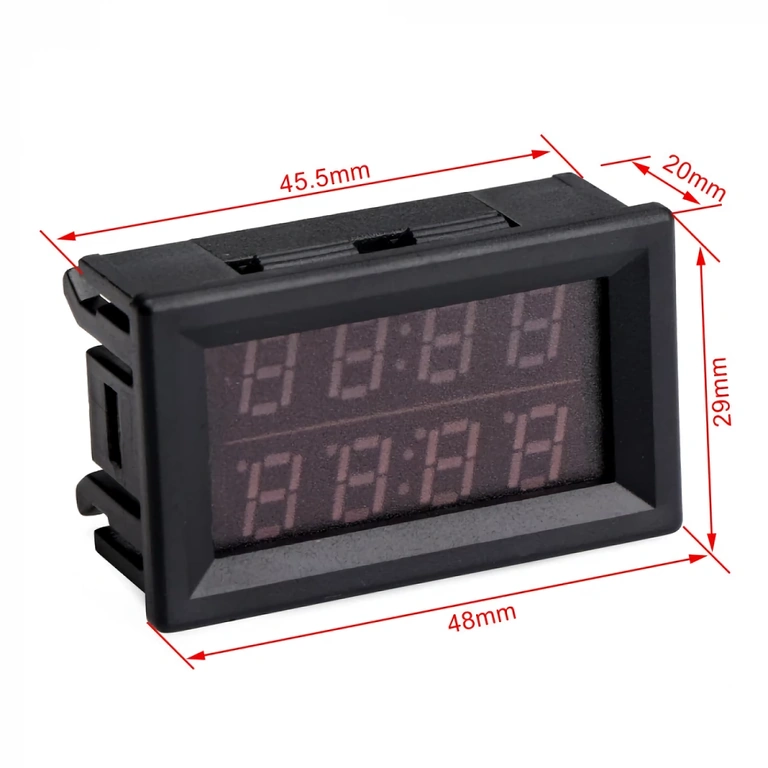

- Компактен дизайн 48×29×21mm — пасва идеално на всяко табло за управление, разпределителна кутия или DIY проект без нужда от големи модификации.
- Работна температура от –10°C до +65°C — надеждна работа в автомобилни инсталации, работилници или соларни системи, монтирани на защитени външни места.
Детайли и производителност

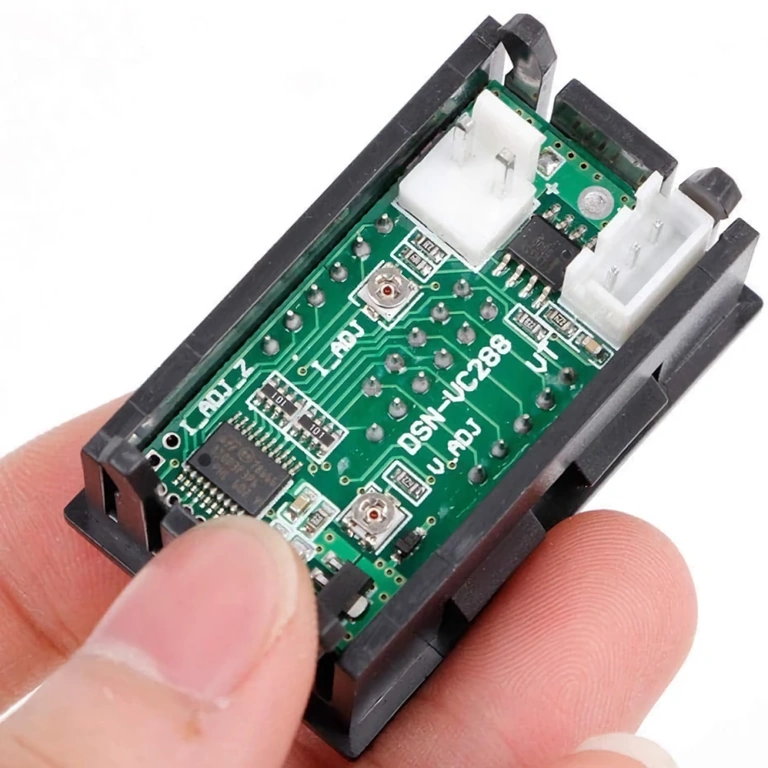

В основата на модула е вграден прецизен микроконтролер, който обработва и визуализира данните на всеки 500ms — с постоянна честота, без прекъсвания или забавяния. Резолюцията на напрежението се настройва автоматично: 0,01V за стойности под 10V и 0,1V за по-високи стойности, точно там, където е нужна най-голяма прецизност. Независимото захранване на модула (DC 4,5–30V) ви позволява да следите верига от 72V, използвайки спомагателен източник от 12V — без компромиси и без нужда от допълнителни компоненти.
| Параметър | Стойност / Детайл |
|---|---|
| Захранващо напрежение на модула | DC 4,5 – 30V |
| Измервано напрежение | DC 0 – 100V |
| Резолюция на напрежението | 0,1V (над 10V) / 0,01V (под 10V) |
| Измерван ток | 0 – 100A (с включен шунт) |
| Резолюция на тока | минимум 0,01A |
| Собствена консумация | < 20mA |
| Честота на опресняване | 500ms |
| Работна температура | –10°C ~ +65°C |
| Размери на модула | 48 × 29 × 21mm |
| Цвят на дисплея за напрежение | Червен |
| Цвят на дисплея за ток | Син |
| Тип измерван ток | DC (Постоянен ток) |

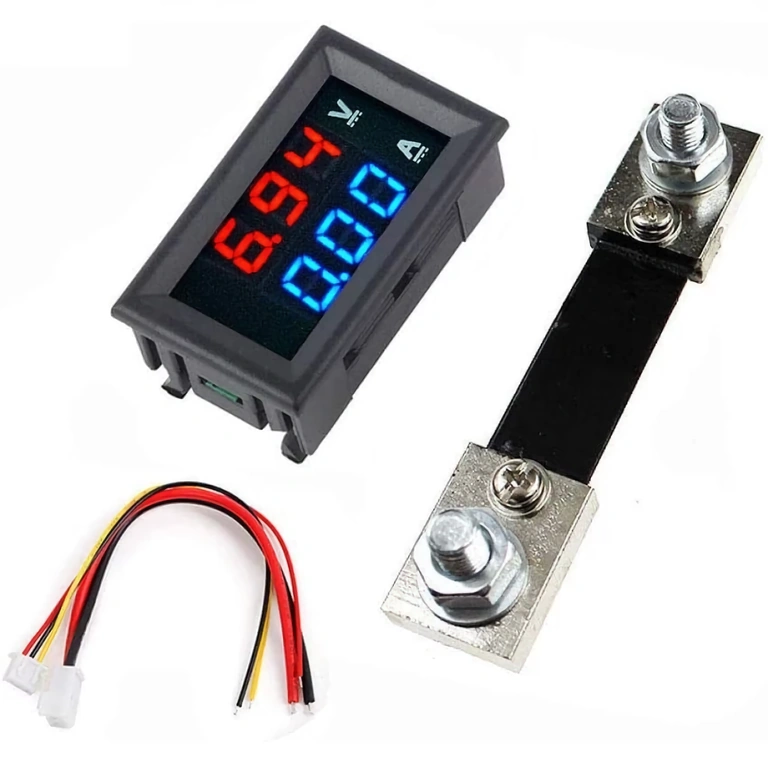

Съдържание на пакета

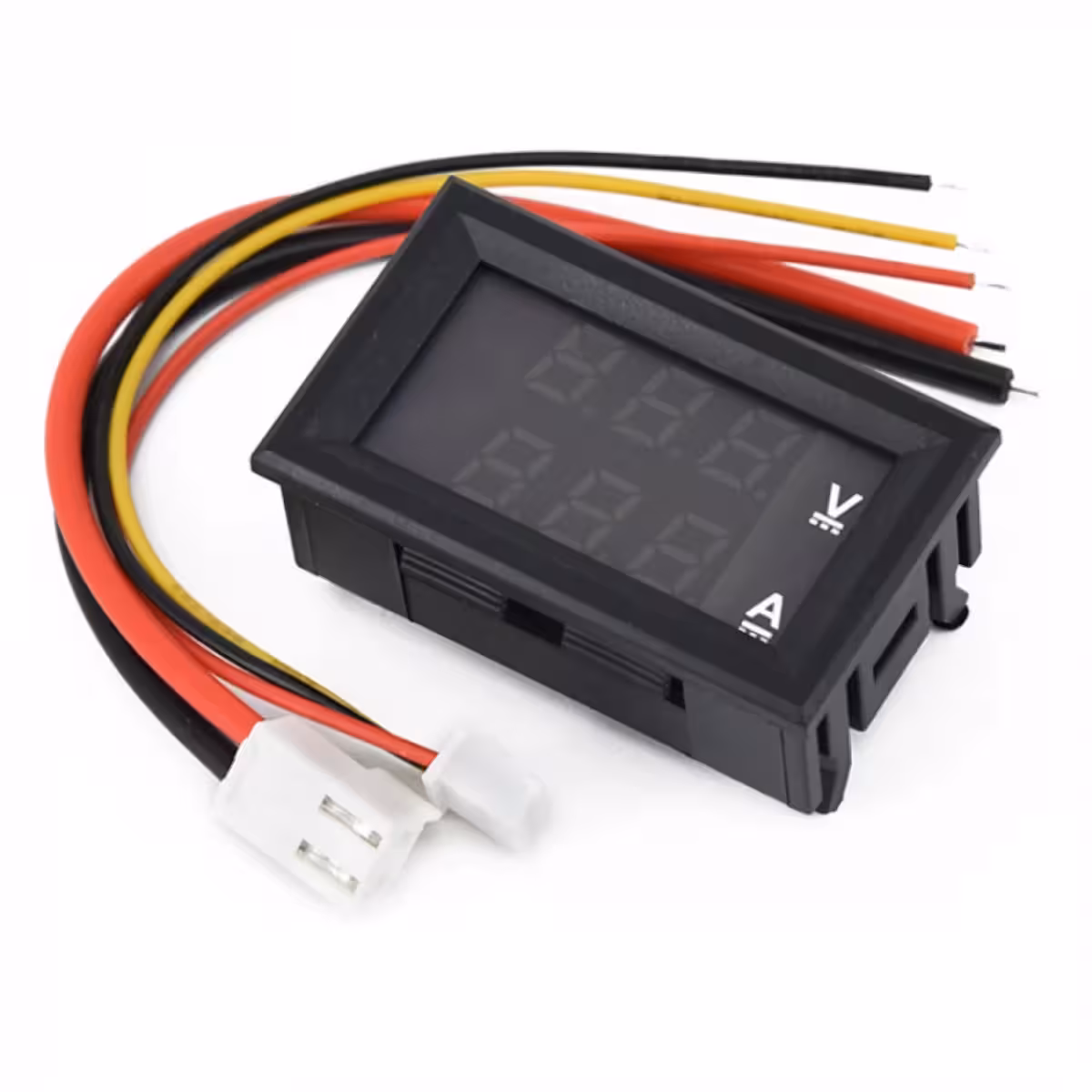

- 1 × Дигитален волтметър-амперметър с LED дисплей (двуцветен)
- 1 × Шунт за ток 100A (с прилежащи кабели)

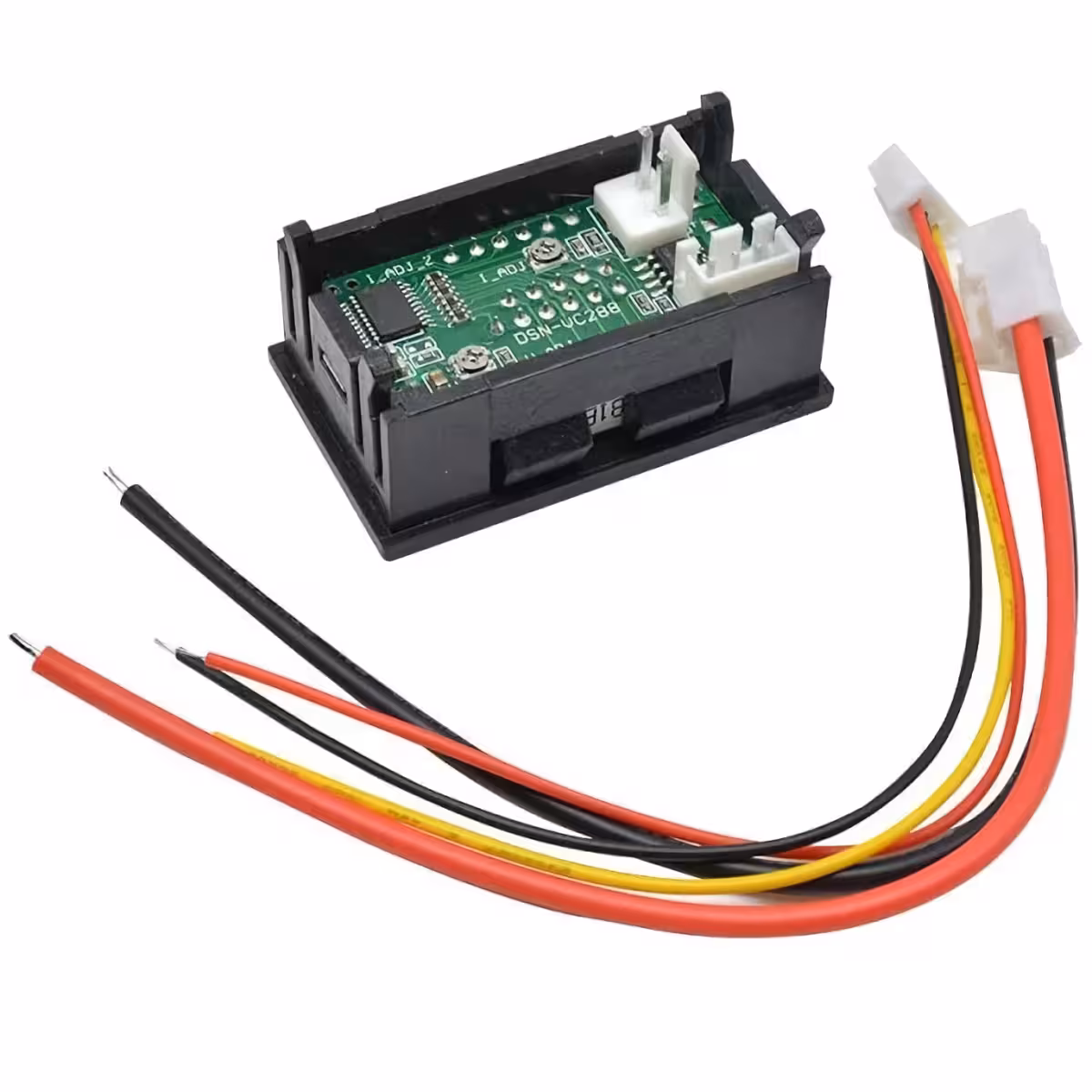

- 1 × Комплект свързващи кабели
Често задавани въпроси
Може ли да се използва за соларни фотоволтаични или off-grid системи?
Да. Уредът работи с всякакви DC системи в диапазона 0–100V и 0–100A — соларни инсталации, акумулаторни системи, контролери за зареждане. Уверете се, че захранвате модула отделно с 4,5–30V DC.
Шунтът включен ли е в комплекта или се купува отделно?
Шунтът за 100A е включен в комплекта, заедно с необходимите кабели. Не са нужни никакви допълнителни покупки, за да измервате токове до 100A.

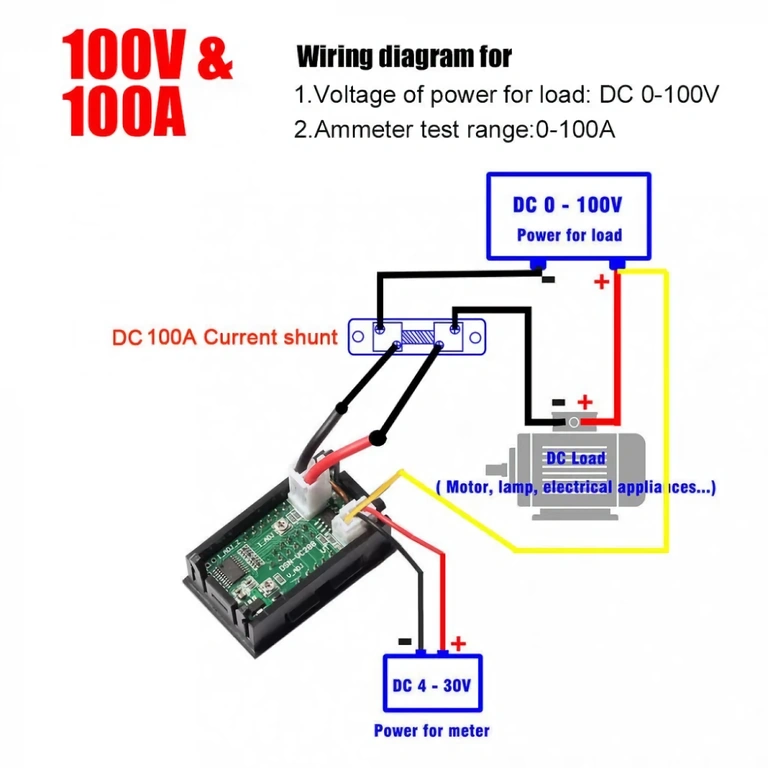

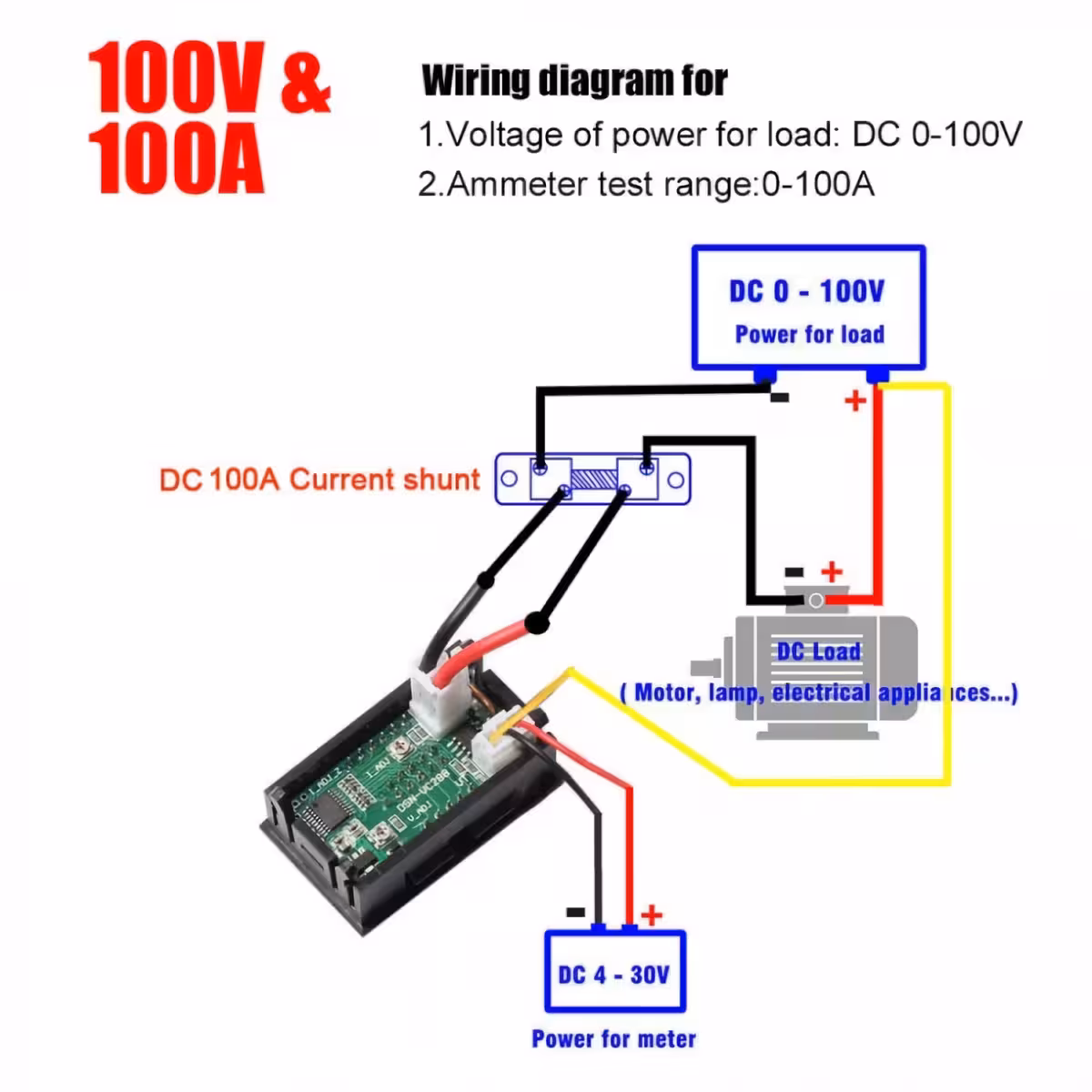

Как да захраня модула, ако напрежението на веригата ми надвишава 30V?
Използвайте спомагателен източник на захранване или DC-DC step-down конвертор, който да осигури напрежение между 4,5V и 30V. Измерването на напрежението на основната верига остава активно до 100V, независимо от начина на захранване на самия дисплей.
Какви размери са нужни за монтажния отвор в таблото?
Размерите на модула са 48 × 29 × 21mm. Препоръчваме отвор за вграждане с размери около 45 × 26mm. Моля, проверете точните размери, преди да изрежете панела.
Работи ли с променлив ток (AC)?
Не. Този модул е проектиран изключително за постоянен ток (DC). Не го свързвайте към AC вериги.
