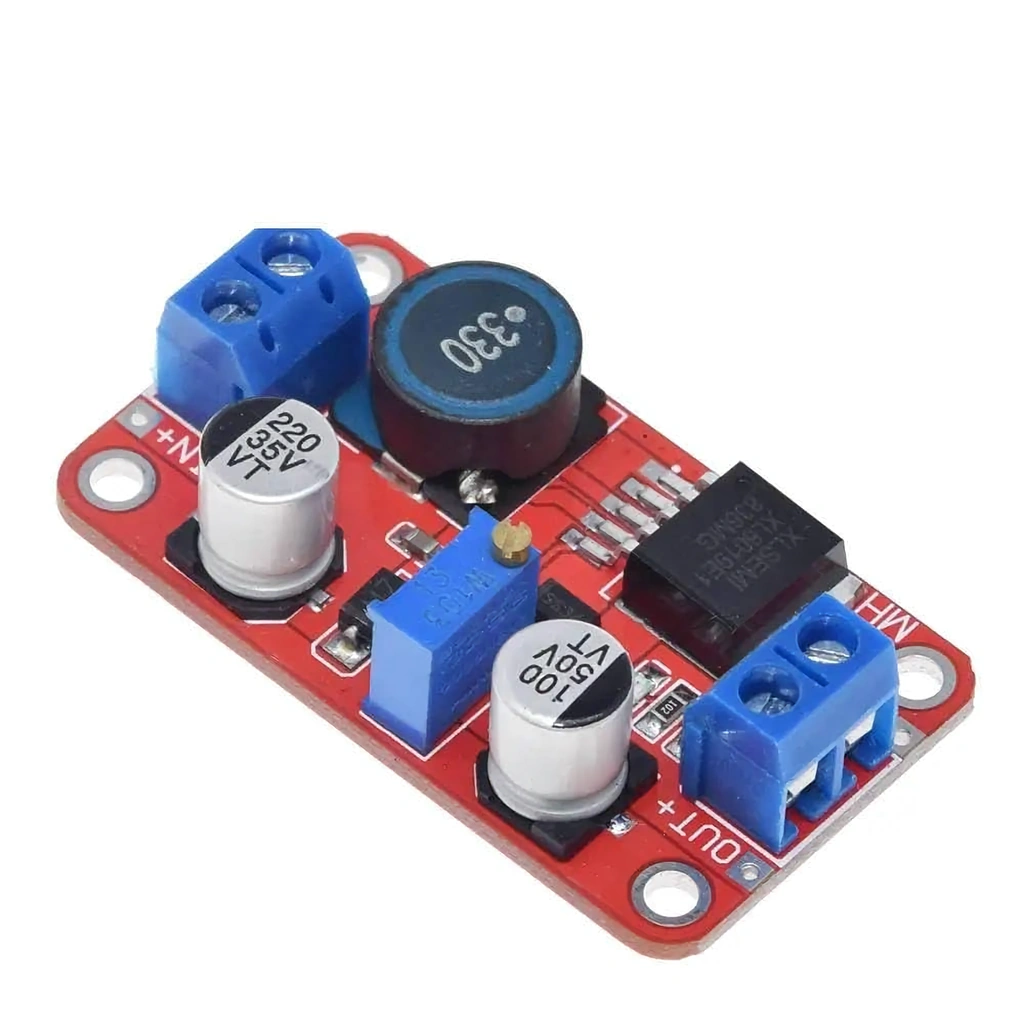

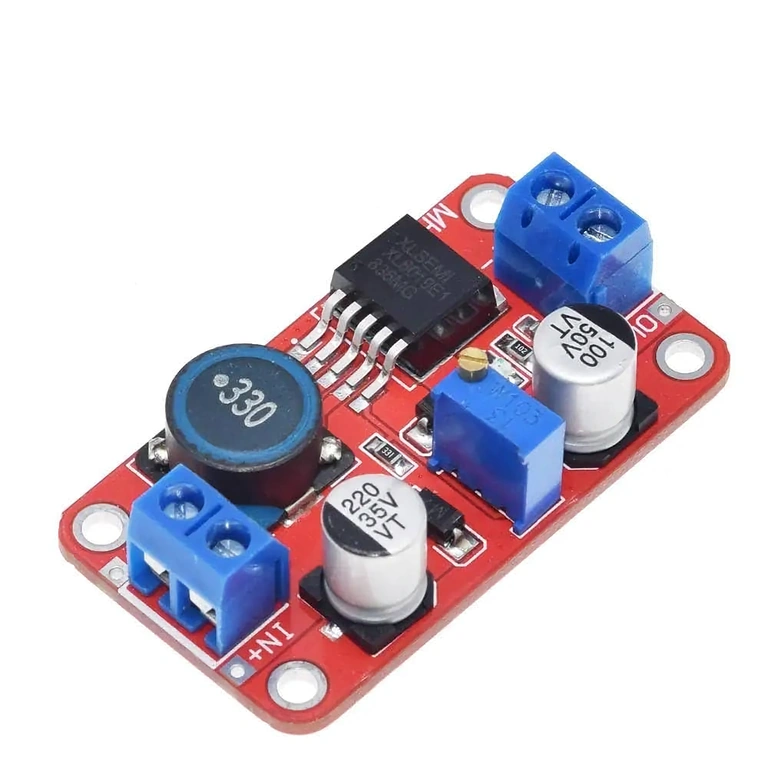

DC-DC Boost конвертор XL6019 – Повишете напрежението с минимални загуби във всеки електронен проект
Разполагате с батерия от 3,7V, но ви трябват стабилни 12V? Или искате да оптимизирате работата на соларен панел с променливо напрежение? Модулът XL6019 boost converter DC-DC е идеалното решение — той преобразува всяко входно напрежение в диапазона 3V–35V в регулируем изход от 5V до 40V, постигайки ефективност до 94%. Без излишно разсейване на енергия и без прегряване при стандартни натоварвания.
Забележка: Този модул е от тип boost (step-up), което означава, че изходното напрежение винаги трябва да бъде по-високо от входното. За стабилна работа осигурете разлика от поне 1,5V между входа и изхода.
Защо да изберете този модел? (Основни предимства):
- Ефективност до 94% — губите по-малко от 6% от енергията; работи хладно при натоварвания под 10W, без нужда от радиатор
- Максимален ток 5A — подходящ за захранване на малки двигатели, LED ленти или няколко модула едновременно; за продължителна работа препоръчваме до 2,5A без допълнително охлаждане
- Вход 3V–35V — съвместим с една LiPo клетка (3,7V), 2–3 AA батерии, соларни панели или 12V/24V автомобилни системи
- Прецизна настройка ±0,5% — висока точност при промени в напрежението и товара, критична за микроконтролери и чувствителни аудио схеми
- Ниски пулсации под 100mV — честотата на превключване от 220KHz свежда електромагнитните смущения до минимум
- Вградени защити — защита от свръхток и прегряване за безопасност на модула и консуматора

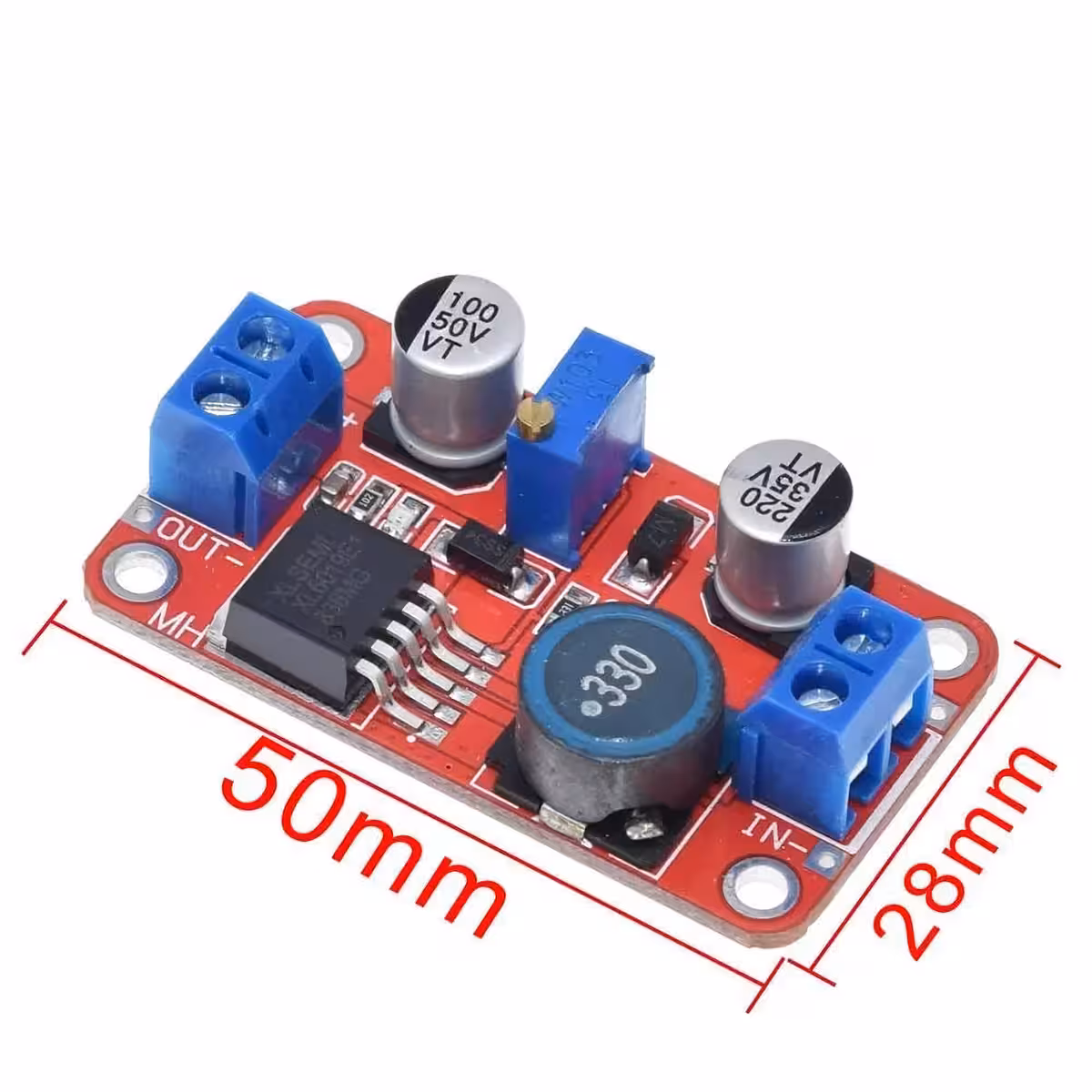

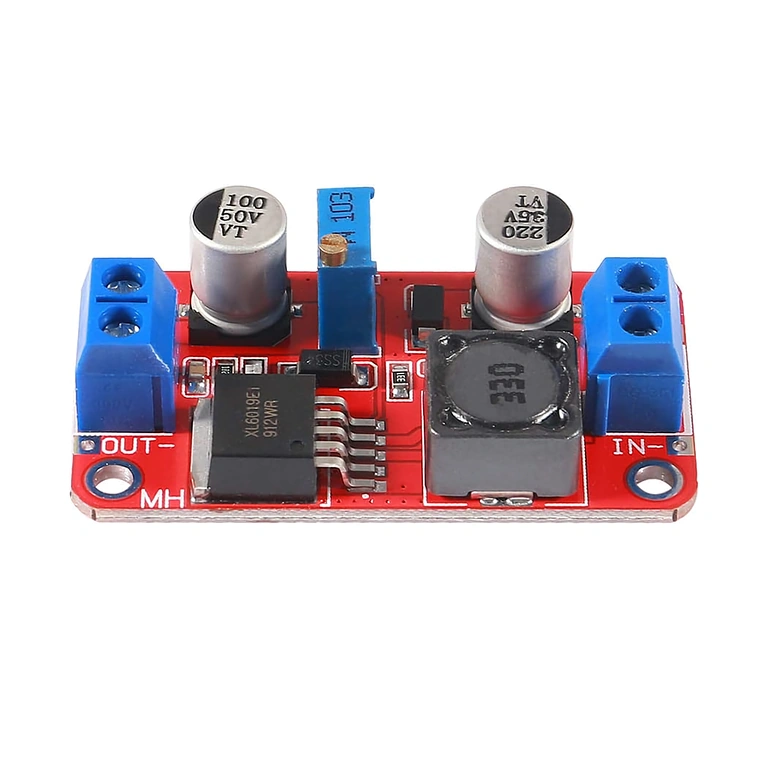

- Компактен дизайн: 50×28×13mm — лесно се вгражда в DIY проекти, преносими устройства или контролни панели
Технически детайли и производителност

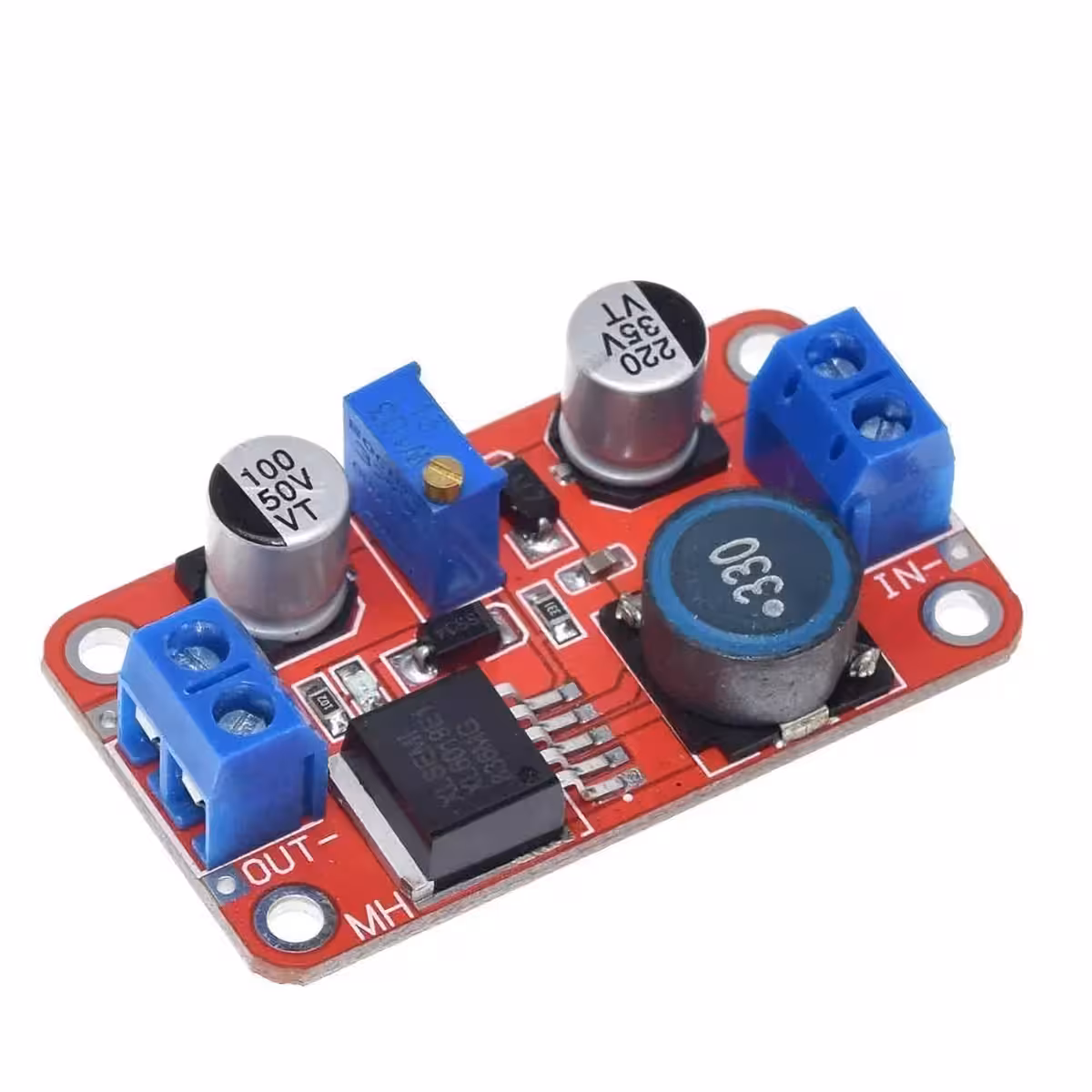

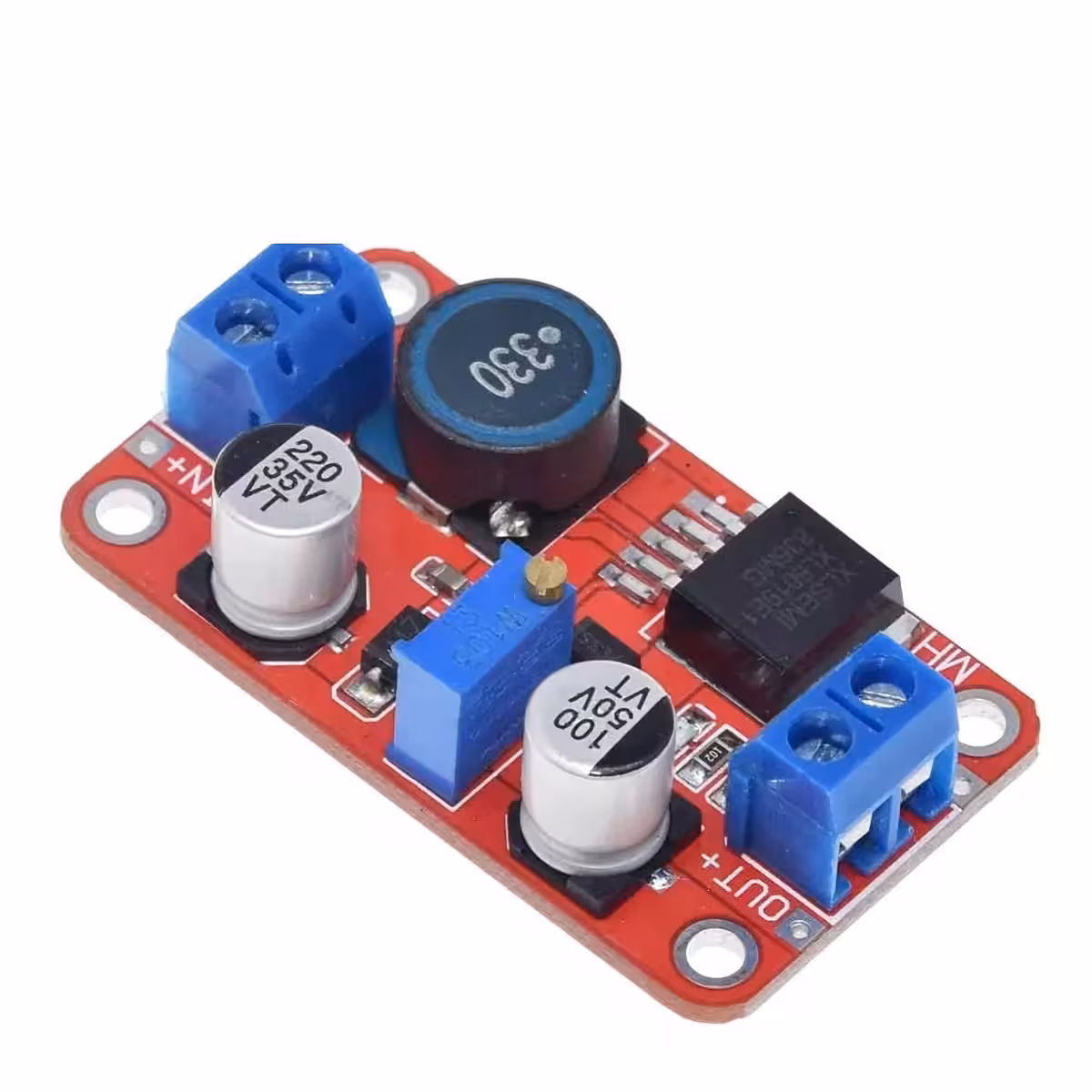

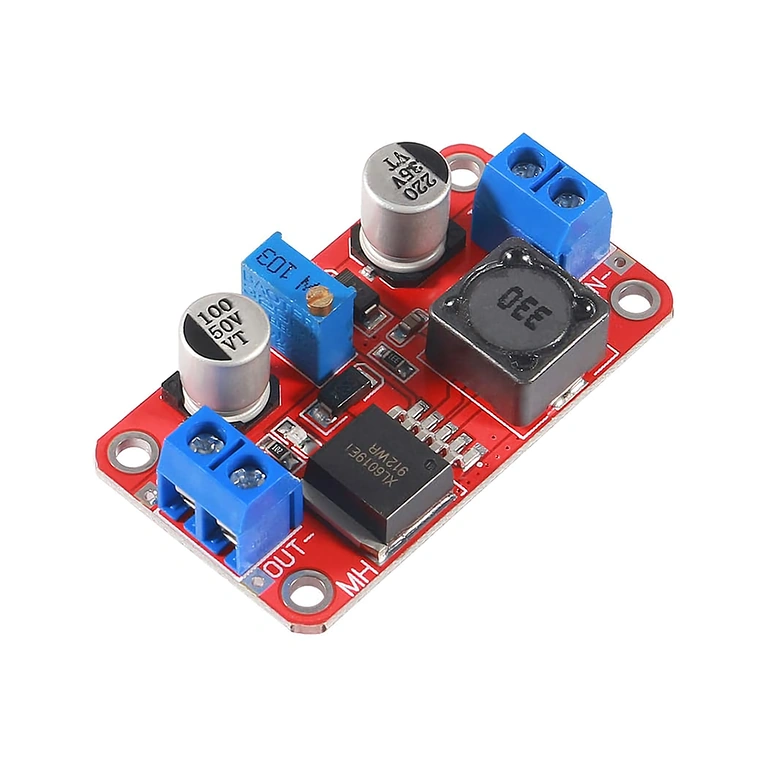

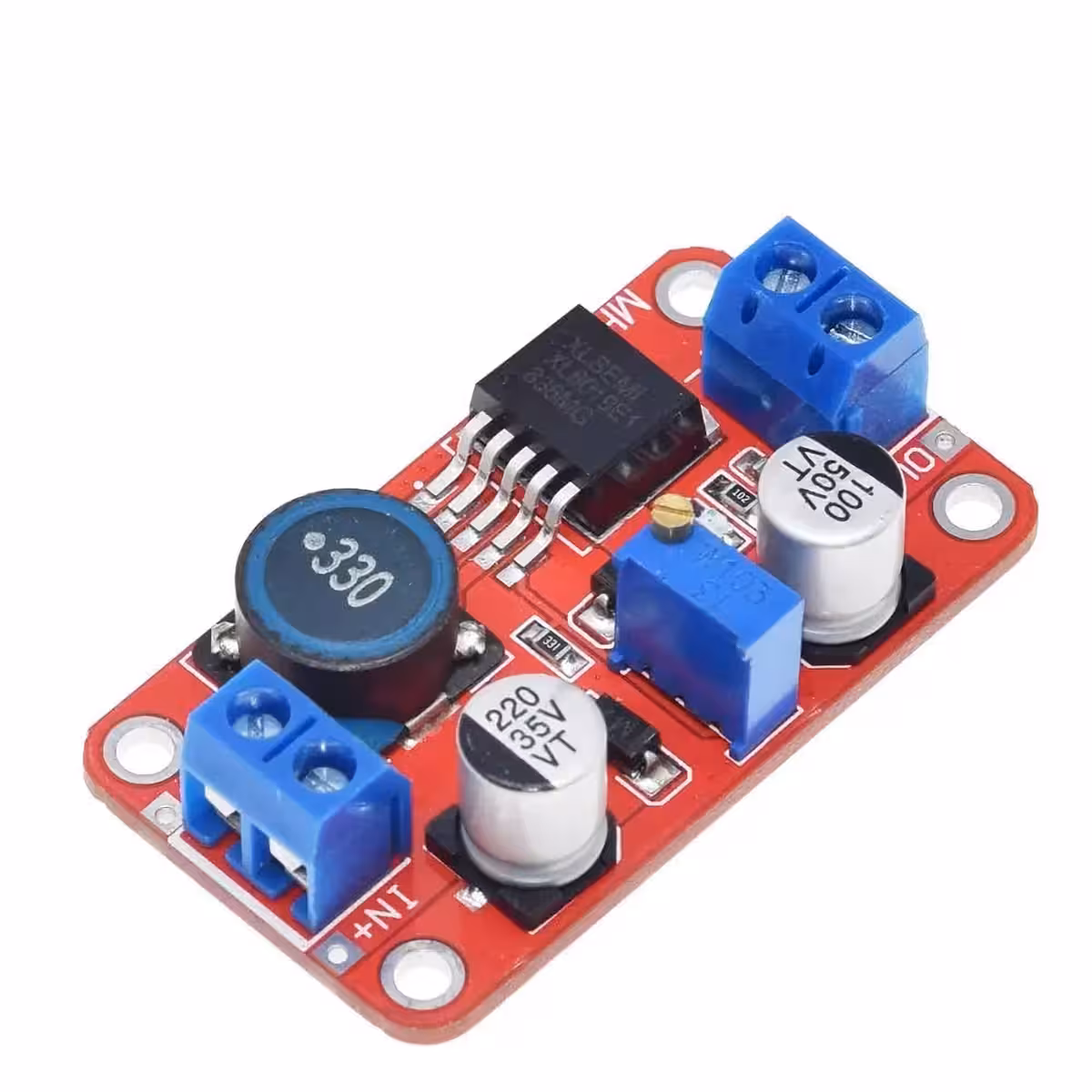

В основата на модула е чипът XL6019, PWM boost контролер с вграден MOSFET — това осигурява по-малко външни компоненти, по-ниски нива на шум и по-ефективно преобразуване в сравнение с модулите с външен MOSFET. Качествената индуктивност и подбраните SMD компоненти гарантират пулсации на изхода под 100mV, което е от съществено значение при захранване на Arduino, аудио DAC или прецизни сензори.
Честотата на превключване от 220KHz позволява използването на по-малки пасивни компоненти и осигурява бърза реакция при промени в товара. Ако работите с мощности над 10W, препоръчваме монтирането на радиатор върху MOSFET-а и осигуряване на добра вентилация. Модулът е проектиран за работа в широк температурен диапазон от -40°C до +85°C, което го прави подходящ и за индустриални приложения.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | 3V – 35V (абсолютен максимум 40V) |
| Изходно напрежение | 5V – 40V (абсолютен максимум 45V) |
| Максимален изходен ток | 5A (препоръчително за продължителна работа: до 2,5A без радиатор) |
| Ефективност | До 94% |
| Честота на превключване | 220KHz |
| Пулсации на изхода | < 100mV |
| Точност на регулиране | ±0,5% |
| Защити | От свръхток и прегряване |
| Работна температура | -40°C ~ +85°C |
| Размери | 50mm × 28mm × 13mm |
| Тип конвертор | Boost (Step-Up) DC-DC |
Инструкции за употреба

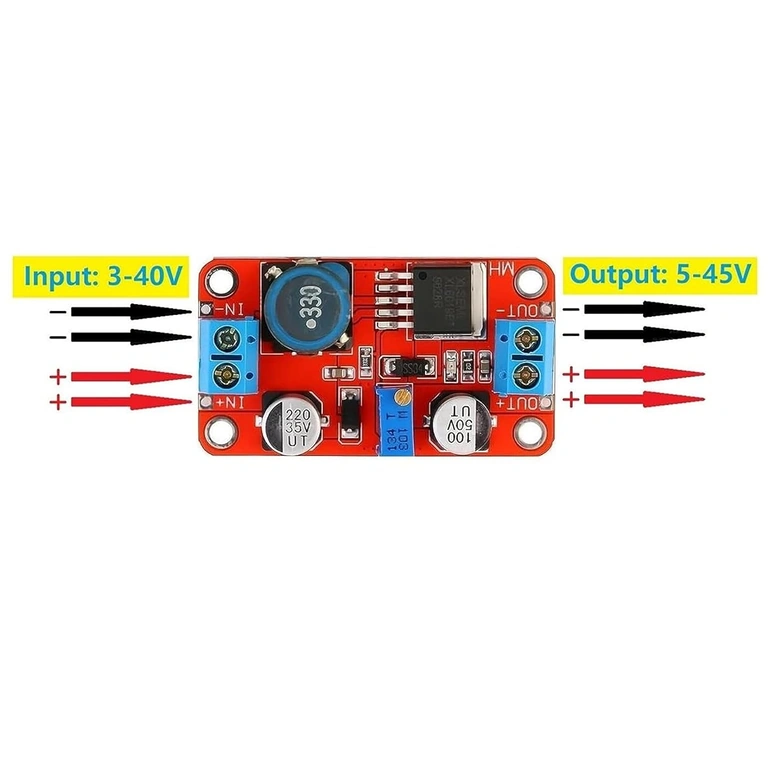

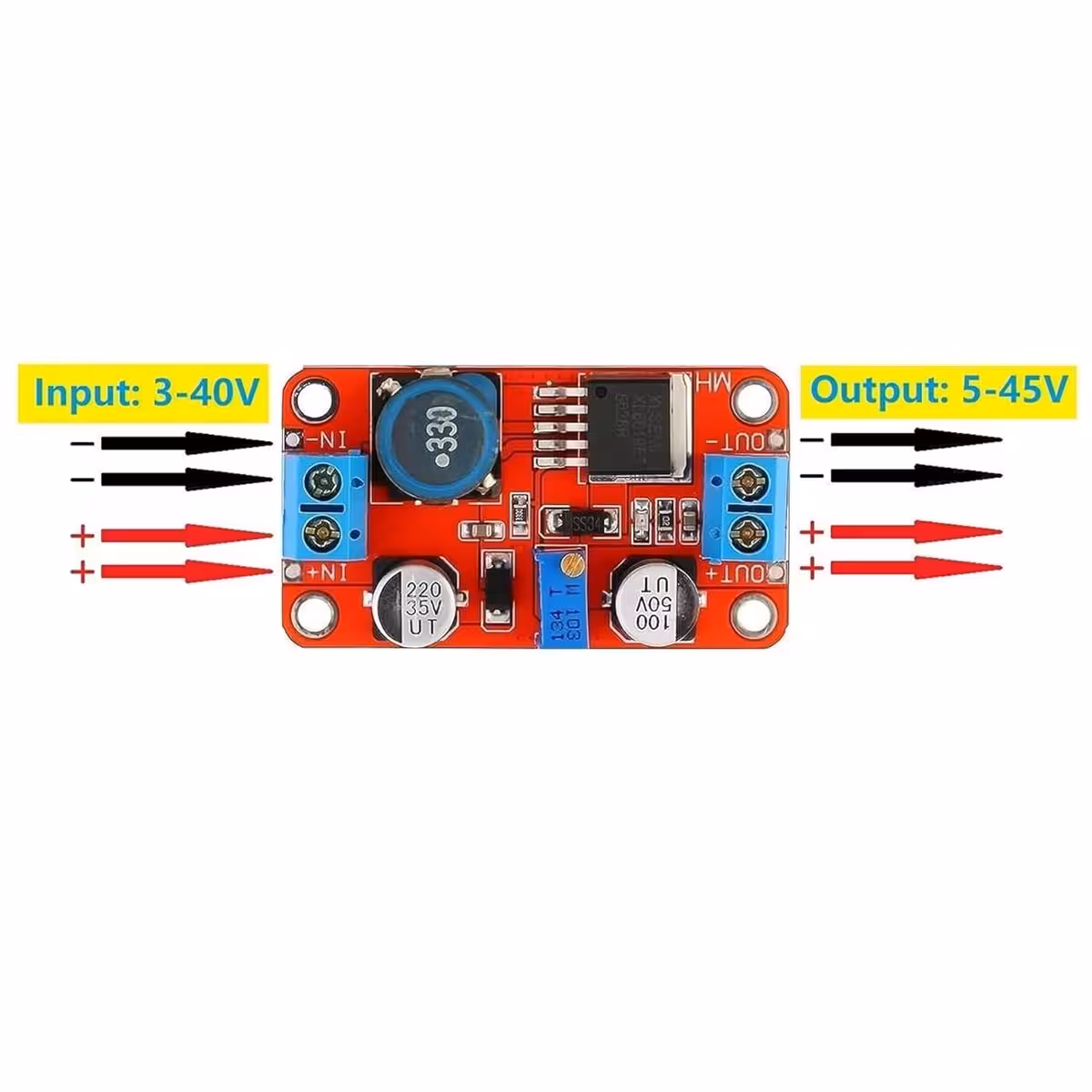

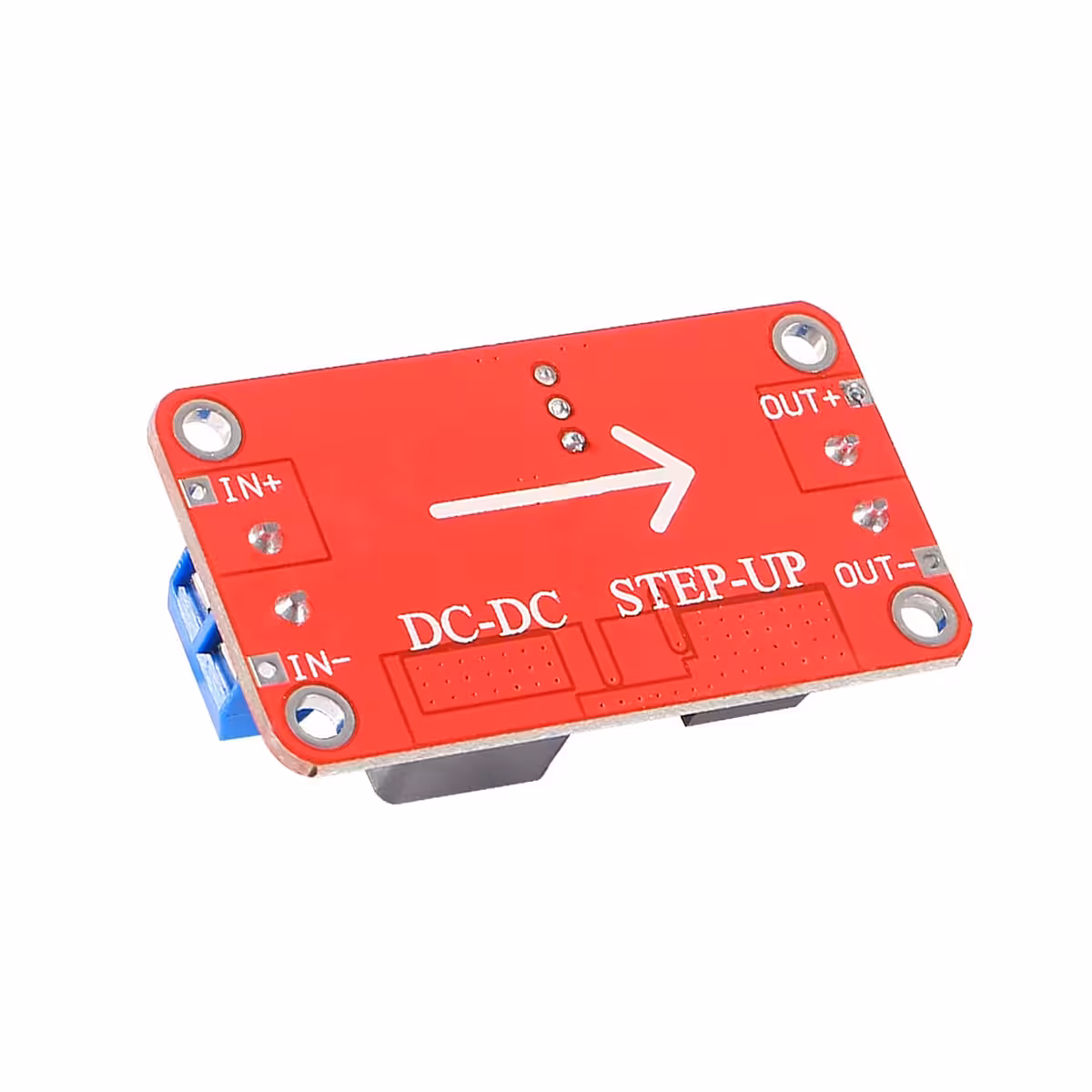

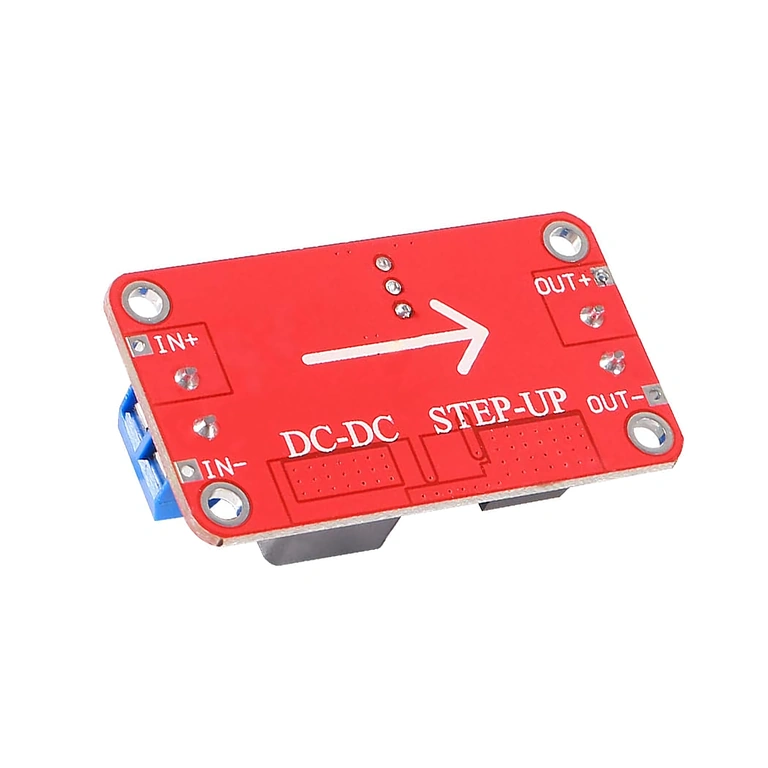

- Свързване на захранването: Подайте DC напрежение между 3V и 35V към входните клеми (IN+ и IN–). Светодиодният индикатор ще потвърди наличието на захранване.
- Измерване на изхода: Преди да свържете товара, използвайте мултицет на изходните клеми (OUT+ и OUT–), за да проверите фабрично зададеното напрежение.
- Настройка чрез потенциометъра: Завъртете потенциометъра по посока на часовниковата стрелка, за да увеличите напрежението, и обратно на часовниковата стрелка, за да го намалите. Правете това бавно, наблюдавайки мултицета.
- Разлика в напрежението: За стабилна работа изходното напрежение трябва да бъде с поне 1,5V по-високо от входното.
- Свързване на товара: След като настроите желаното напрежение, свържете консуматора. При мощности над 10W, задължително монтирайте радиатор на MOSFET чипа.
Съдържание на пакета
- 1x DC-DC Boost конвертор модул XL6019
Често задавани въпроси
Мога ли да използвам този модул за 12V захранване от 5V батерия?
Да, напълно възможно е. Имайте предвид, че при ефективност около 90%, за 1A на 12V ще са ви нужни около 2,5A от 5V източник — уверете се, че захранването ви може да осигури този ток.
Подходящ ли е за зареждане на Li-Ion батерии?
Модулът може да осигури необходимото напрежение (напр. 4,2V или 8,4V), но няма вграден контролер за зареждане (BMS). За целта свържете специализиран модул за зареждане (като TP4056) към изхода на конвертора — не зареждайте батерии директно без защита.
Съвместим ли е със соларни панели?
Да, това е често приложение. Модулът стабилизира променливото напрежение на панела (между 3V и 35V) до фиксирана стойност, подходяща за зареждане на батерии или захранване на устройства.
Защо изходното напрежение леко варира при големи товари?
При токове, близки до 5A, пулсациите се увеличават. Препоръчваме добавянето на електролитен кондензатор от 470–1000µF на изхода и монтирането на радиатор. За максимална стабилност поддържайте тока под 2,5A при липса на допълнително охлаждане.
Работи ли с една LiPo клетка от 3,7V?
Да. Минималното входно напрежение е 3V, така че една LiPo клетка (3,7V номинално) работи отлично, както и 2–3 AA/AAA батерии в серия.
