LCR-T7 ESR метър – автоматичният тестер, който идентифицира всеки електронен компонент за секунди
Имате компонент с неясни параметри или искате бързо да проверите дали даден електролитен кондензатор е изправен? LCR-T7 върши тази работа без нужда от сложни настройки или догадки – просто свързвате елемента, натискате бутона и виждате резултата на цветния TFT дисплей.
Важно: НЕ свързвайте заредени кондензатори. Уверете се, че всички компоненти са напълно разредени преди тестване, за да избегнете повреда на устройството. Презареждайте батерията, когато напрежението падне под 3V.
Защо да изберете модела LCR-T7? (Основни предимства):
- Автоматично разпознаване без настройки — свързвате компонента към някоя от 3-те клеми и тестерът сам идентифицира типа: транзистор, кондензатор, резистор, диод или индуктор.
- Измерване на ESR в реално време — стойността на еквивалентното серийно съпротивление (ESR) ви показва дали един електролитен кондензатор е функционален или е остарял, без нужда от допълнителна апаратура.
- Пълна съвместимост с компоненти — NPN/PNP, MOSFET с N/P канал, IGBT, JFET, триаци, ценерови диоди до 30V, кондензатори 25pF–100mF, резистори 0.01Ω–50MΩ.

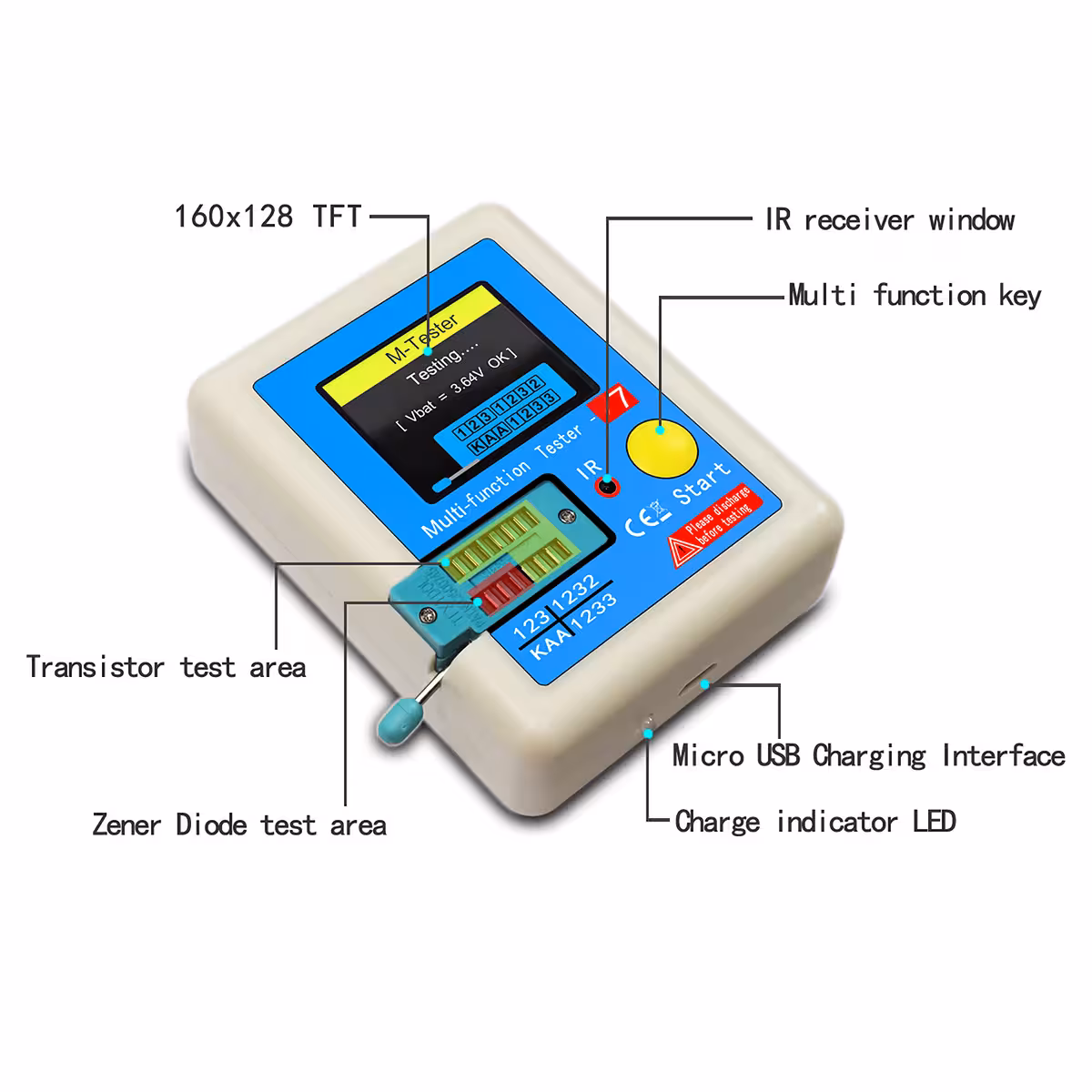

- Цветен TFT дисплей 160×128 — изобразява схематично символа на компонента и всички важни параметри, а не само суха стойност.

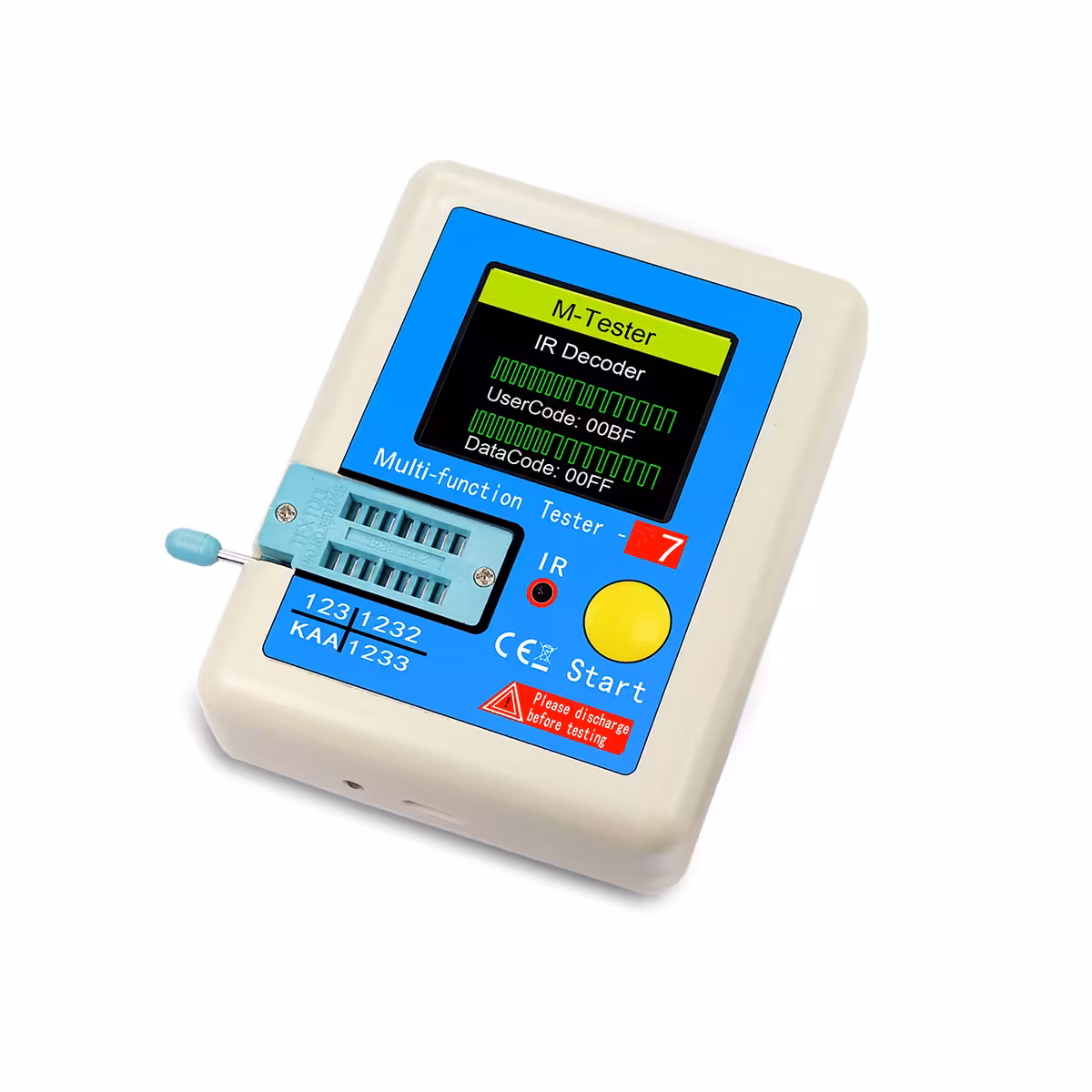

- IR декодиране за дистанционни управления — анализира инфрачервени сигнали от дистанционни за телевизори и домакински уреди, незаменим инструмент за всеки сервиз.
- Презареждаемо захранване през micro-USB — не зависите от батерии тип AAA; зареждате го от всеки 5V източник, включително USB порт на компютър.
- Автоматично калибриране при всяко включване — измерванията остават прецизни независимо от температурата или работните условия.
- Функция за автоматично изключване — уредът се изключва сам, когато не се използва, за да пести енергията на батерията.
Детайли и производителност
При всяко включване LCR-T7 извършва вътрешно самокалибриране – това означава, че не е необходимо ръчно настройване и резултатите са надеждни при всякакви условия в сервиза. Обхватът за измерване на кондензатори покрива от 25pF (малки керамични кондензатори) до 100mF (мощни електролитни кондензатори), като едновременно се изписва капацитетът и стойността на ESR. Индуктивността се измерва в диапазона от 0.01mH до 20H, което е напълно достатъчно за филтриращи бобини и малки трансформатори. Функцията за IR декодиране допълва възможностите, превръщайки LCR-T7 в универсален инструмент за електроника.
| Параметър | Стойност / Детайл |
|---|---|
| Модел | LCR-T7 |
| Дисплей | Цветен TFT 160 × 128 пиксела |
| Захранване | Презареждаема Li-Ion батерия (micro-USB, 5V) |
| Измерване на кондензатори | 25pF – 100mF |
| Измерване на ESR | Да (показва се едновременно с капацитета) |
| Измерване на съпротивление | 0.01Ω – 50MΩ |
| Измерване на индуктивност | 0.01mH – 20H |
| Ценерови диоди | Напрежение на пробив до 30V |
| Разпознавани компоненти | NPN/PNP, MOSFET (N/P), IGBT, JFET, триак, диод, ценеров диод, кондензатор, резистор, индуктор |
| IR функция | Декодиране на сигнал от IR дистанционно |
| Автоматично калибриране | Да, при всяко включване |
| Автоматично изключване | Да |

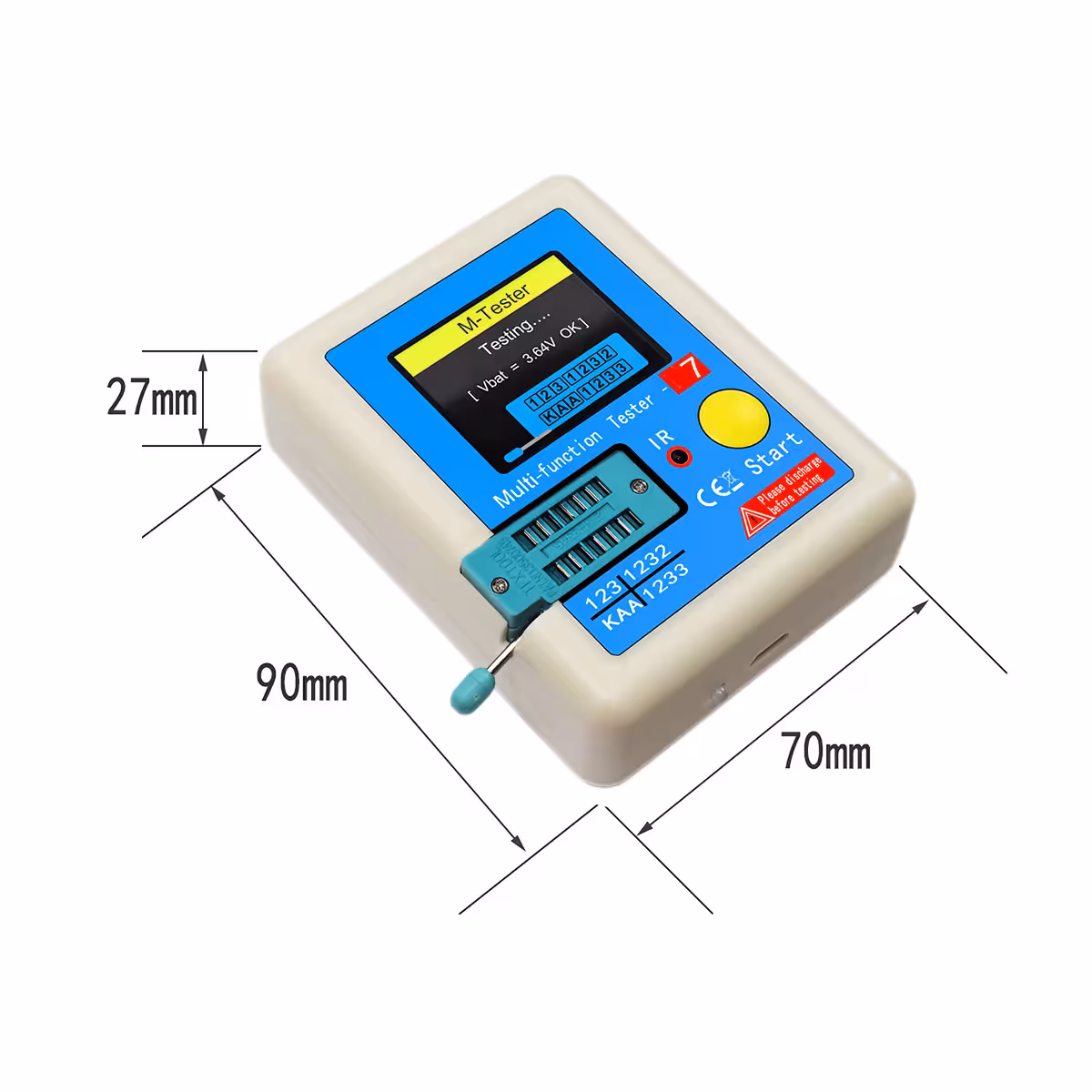

| Размери | 90 × 70 × 27 мм |
| Тегло | 84 г |

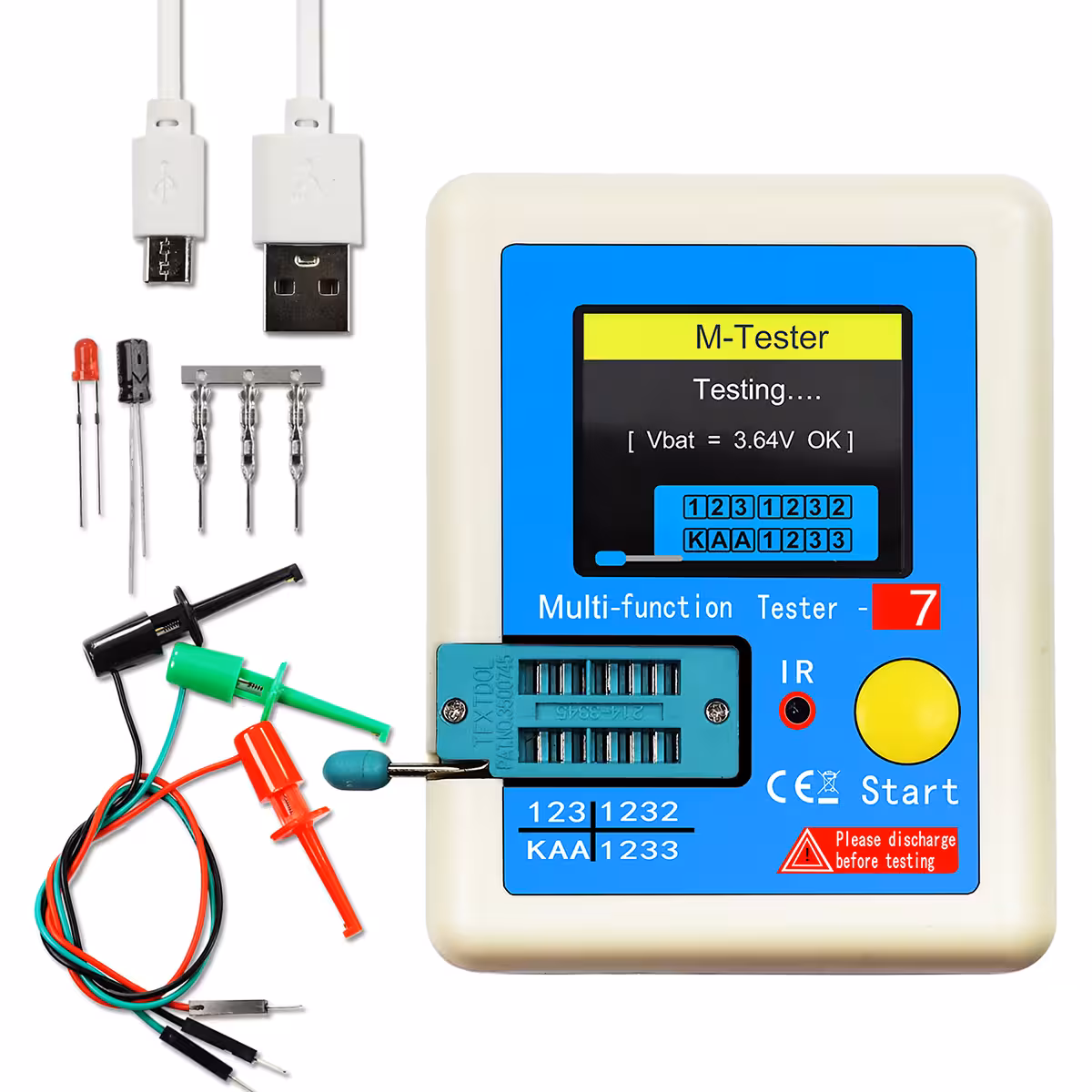

Съдържание на комплекта
- 1 × Тестер за електронни компоненти LCR-T7
- 1 × Комплект електронни компоненти за тест
- 1 × Micro-USB кабел за зареждане
- 3 × Тестови щипки
Често задавани въпроси
Може ли LCR-T7 да измерва ESR на електролитни кондензатори?
Да. Уредът показва стойността на ESR едновременно с капацитета – точно това, което ви е необходимо, за да разберете дали един кондензатор в захранващ блок или дънна платка е изправен или трябва да се подмени.
Трябва ли да извадя компонента от веригата преди тестване?
Да, препоръчително е компонентите да се тестват извън веригата. Други елементи, свързани паралелно, могат да повлияят на измерването и да доведат до грешни резултати.
Какви типове транзистори разпознава автоматично?

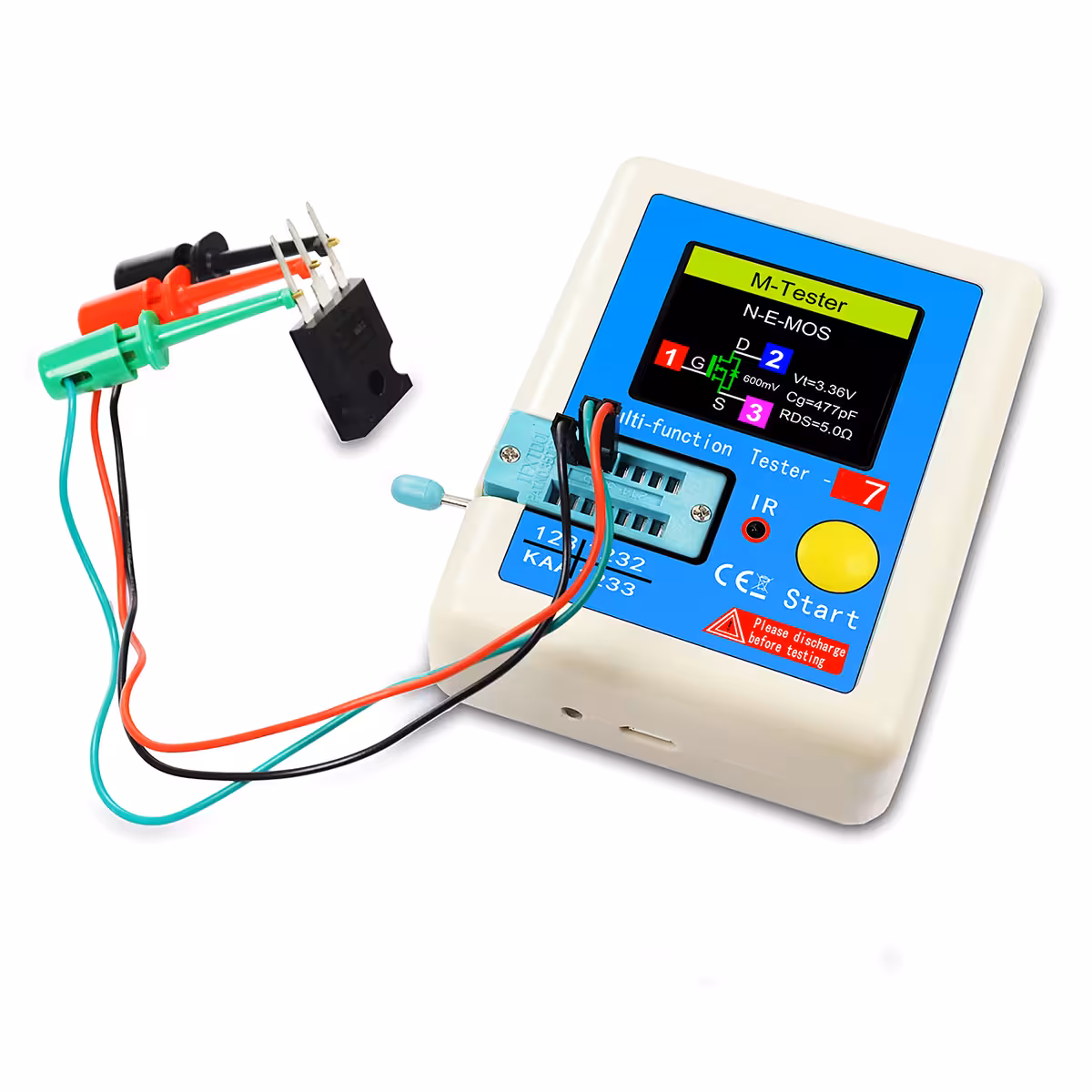

Идентифицира биполярни NPN и PNP транзистори, MOSFET с N и P канал, IGBT, JFET и триаци. Показва разположението на изводите (база, колектор, емитер или гейт, дрейн, сорс) и основните параметри на всеки от тях.
Функцията IR работи ли с всяко дистанционно?
Работи със стандартните IR протоколи, използвани в дистанционните за телевизори и масовата битова електроника. Съвместимостта може да варира при специфични или по-редки протоколи.
