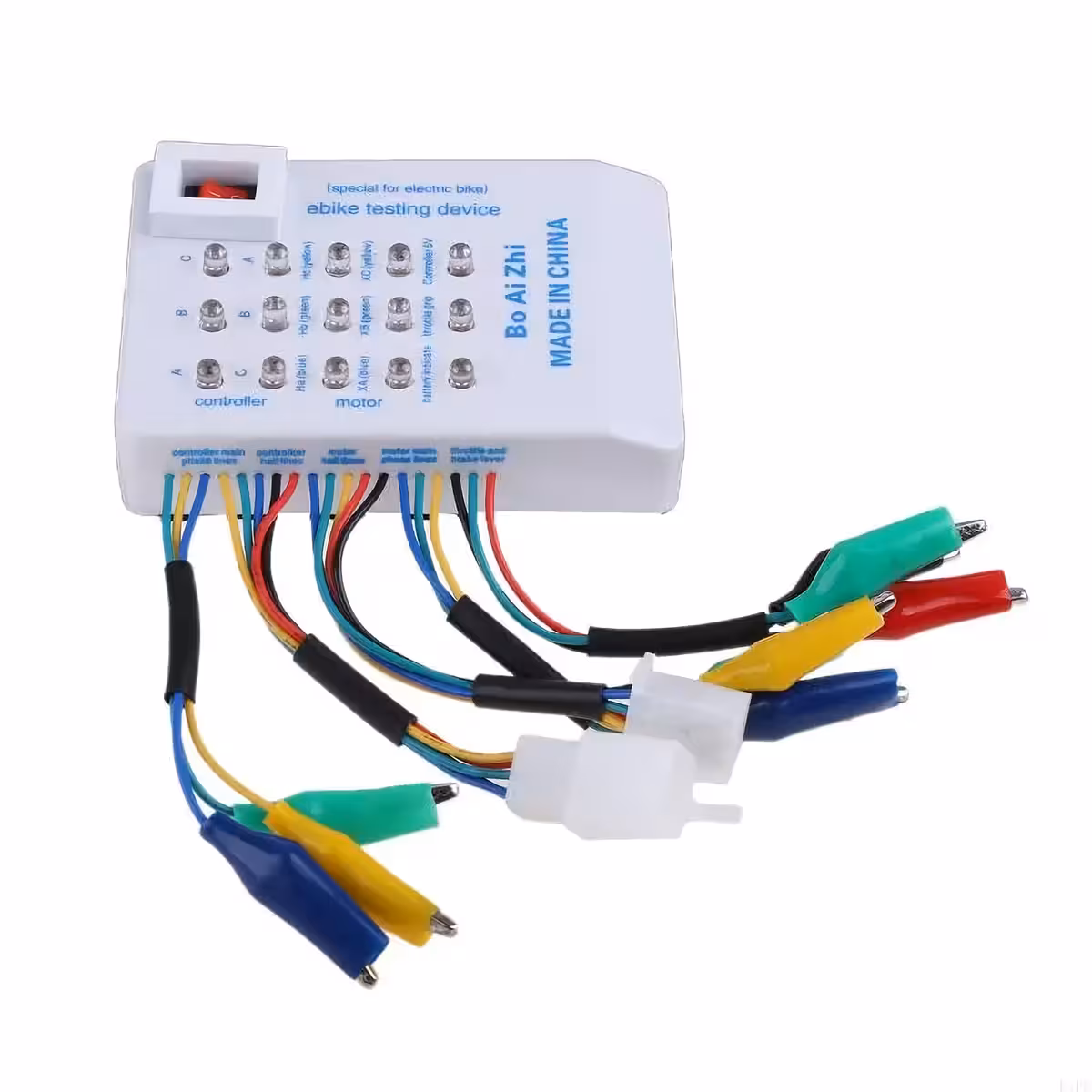

Универсален Тестер за Електрически Велосипед и Тротинетка – Безчетков Мотор с Hall Сензори, 24-72V

Основни функции:

• Проверка на 3-фазните изходи на контролера и мотора
• Тестване на връзката контролер–Hall сензори
• Контрол на Hall сензорите на изхода на мотора
• Тестване на дръжката на акселератора
• Проверка на спирачката за безопасност
• Съвместим с повечето безчеткови електрически превозни средства

Технически характеристики:

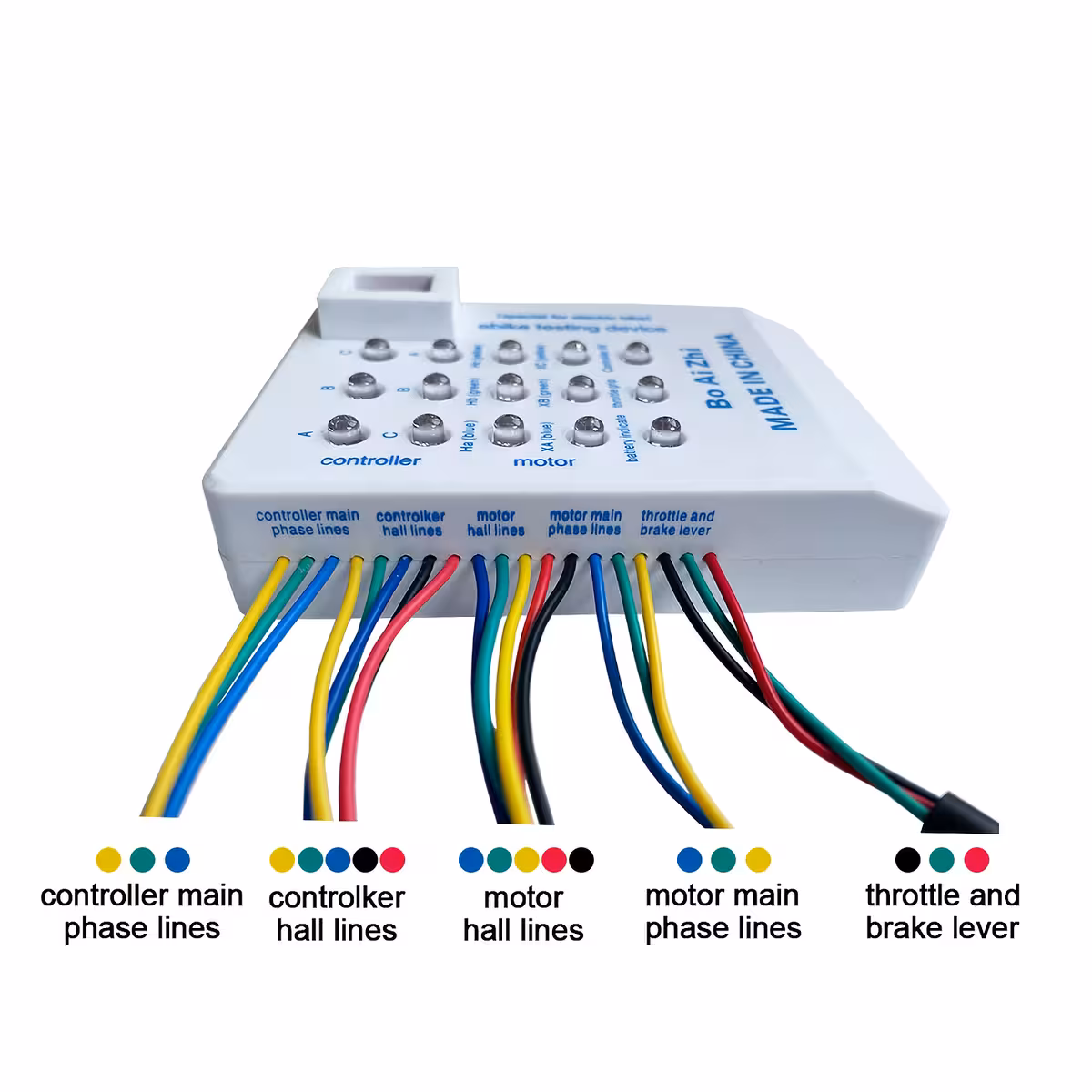

Връзки на тестера:

• Първа група (ляво) – дръжка на акселератора (червен = +5V, син = сигнал, черен = GND)
• Втора група – фази на мотора (жълт, зелен, син)
• Трета група – Hall сензор на мотора (червен = +5V, жълт/зелен/син = сигнал, черен = GND)
• Четвърта група – фазни изходи на контролера (жълт, зелен, син)
• Пета група – Hall сензор на контролера (червен = +5V, жълт/зелен/син = сигнал, черен = GND)

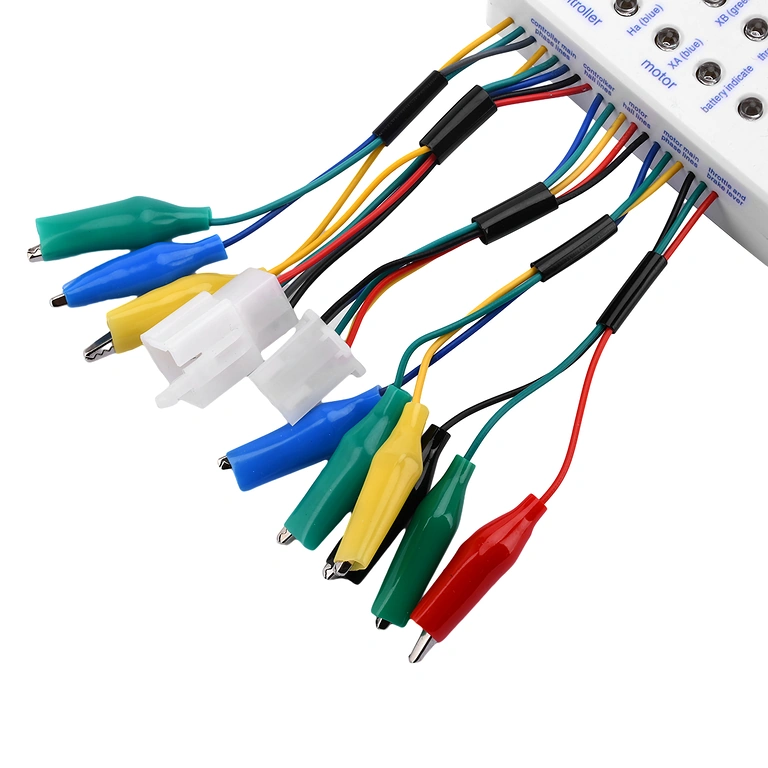

Процедура за тестване на фазните проводници на мотора:

1. С изключен тестер, свържете само трите фазни проводника на мотора към тестера.

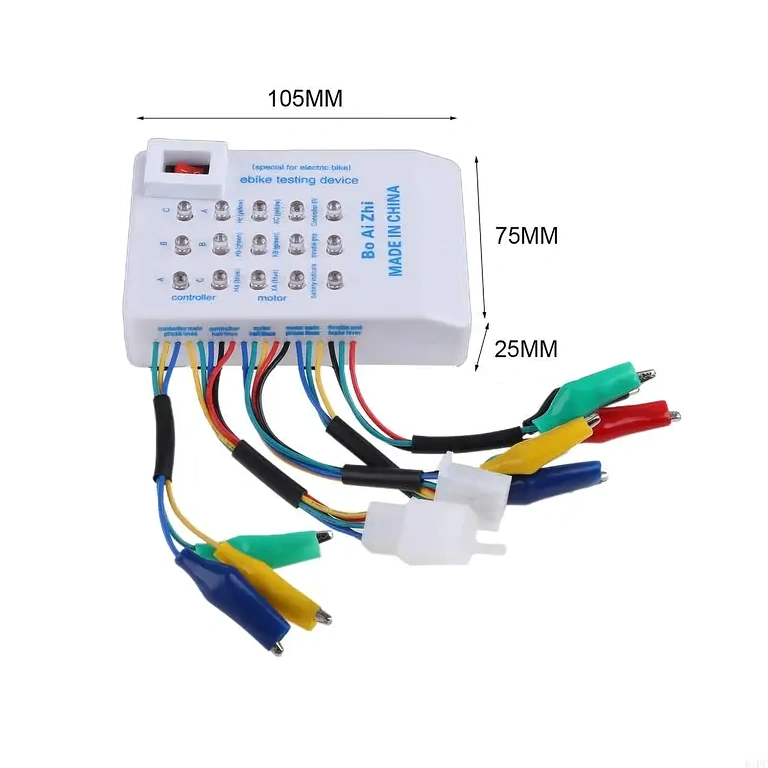

2. Завъртете мотора напред (при мотори с freewheel завъртете колелото ръчно обратно).
3. Проверете дали всички LED индикатори мигат. Ако всички LED светват, проверете реда от ляво надясно.

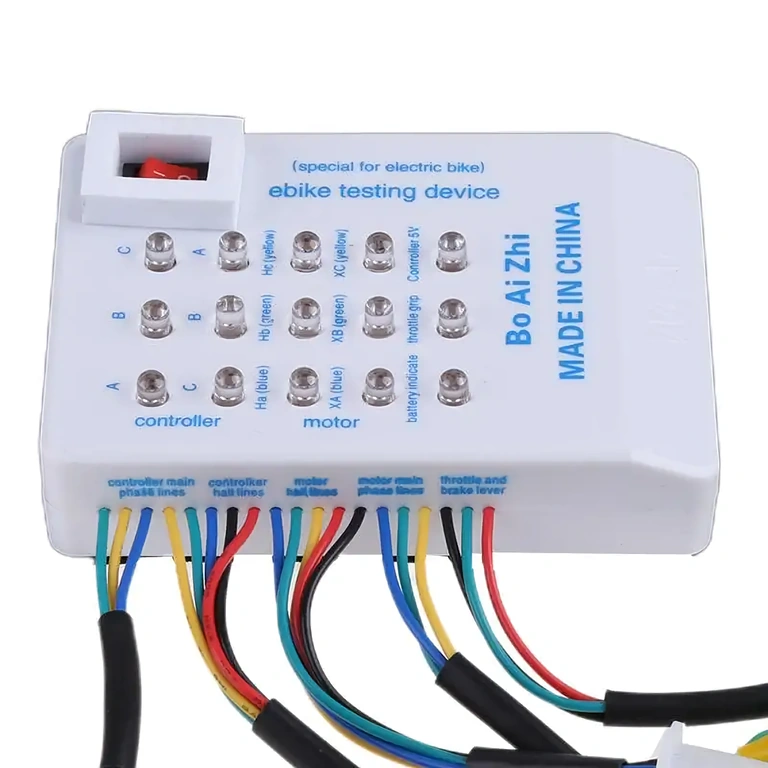

Процедура за тестване на Hall сензорите и проводниците на мотора:

1. Свържете само конектора на Hall сензорите към тестера. При някои безчеткови мотори може да се наложи да се извади бялата пластмасова букса.
2. С включен тестер, завъртете мотора напред.
3. Проверете дали всички LED индикатори мигат в правилна последователност (ляво → дясно).

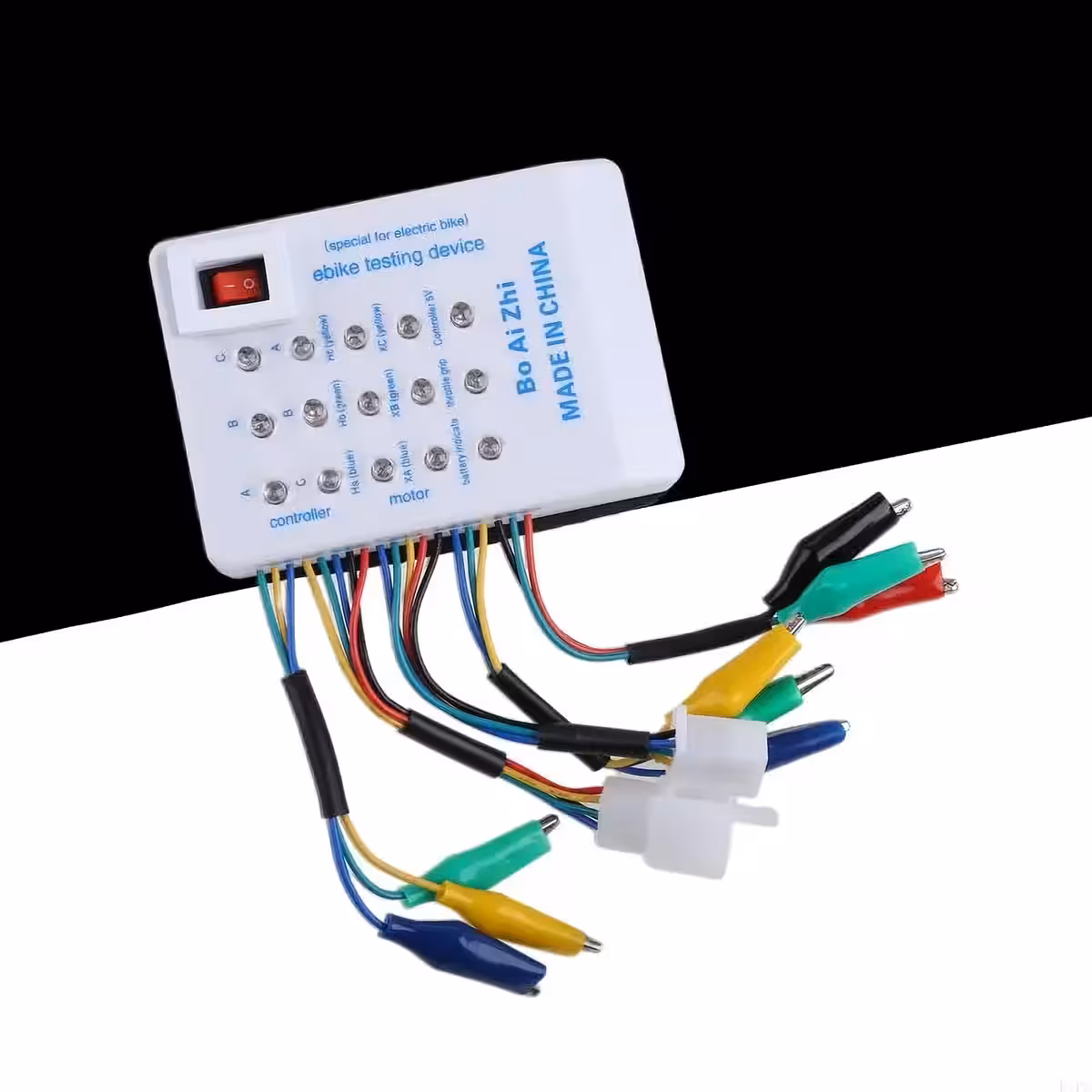

Процедура за тестване на контролера:

1. Свържете дръжката на акселератора към контролера.
2. Свържете фазните и Hall проводниците на контролера към тестера.

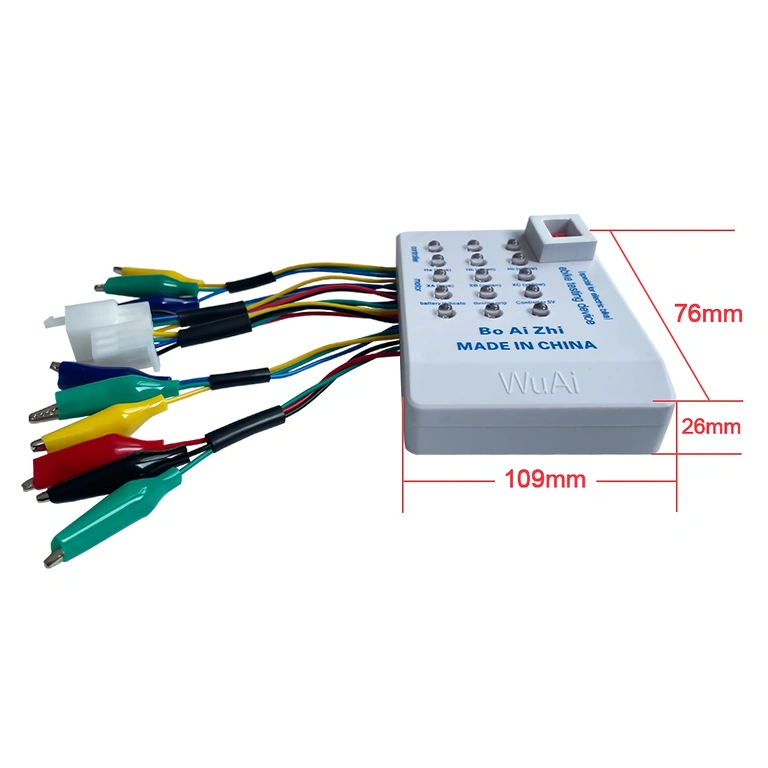

3. Свържете батерията към контролера.

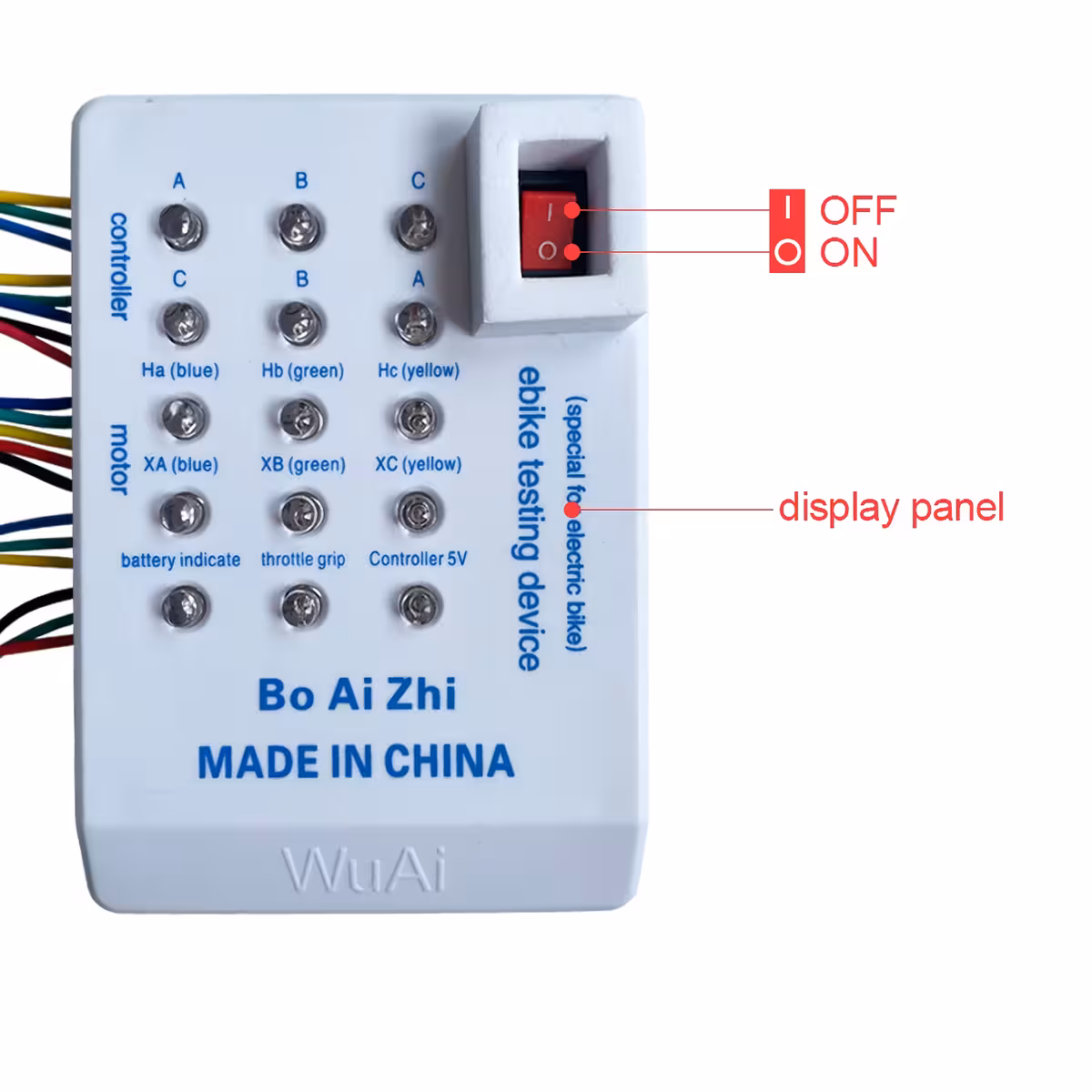

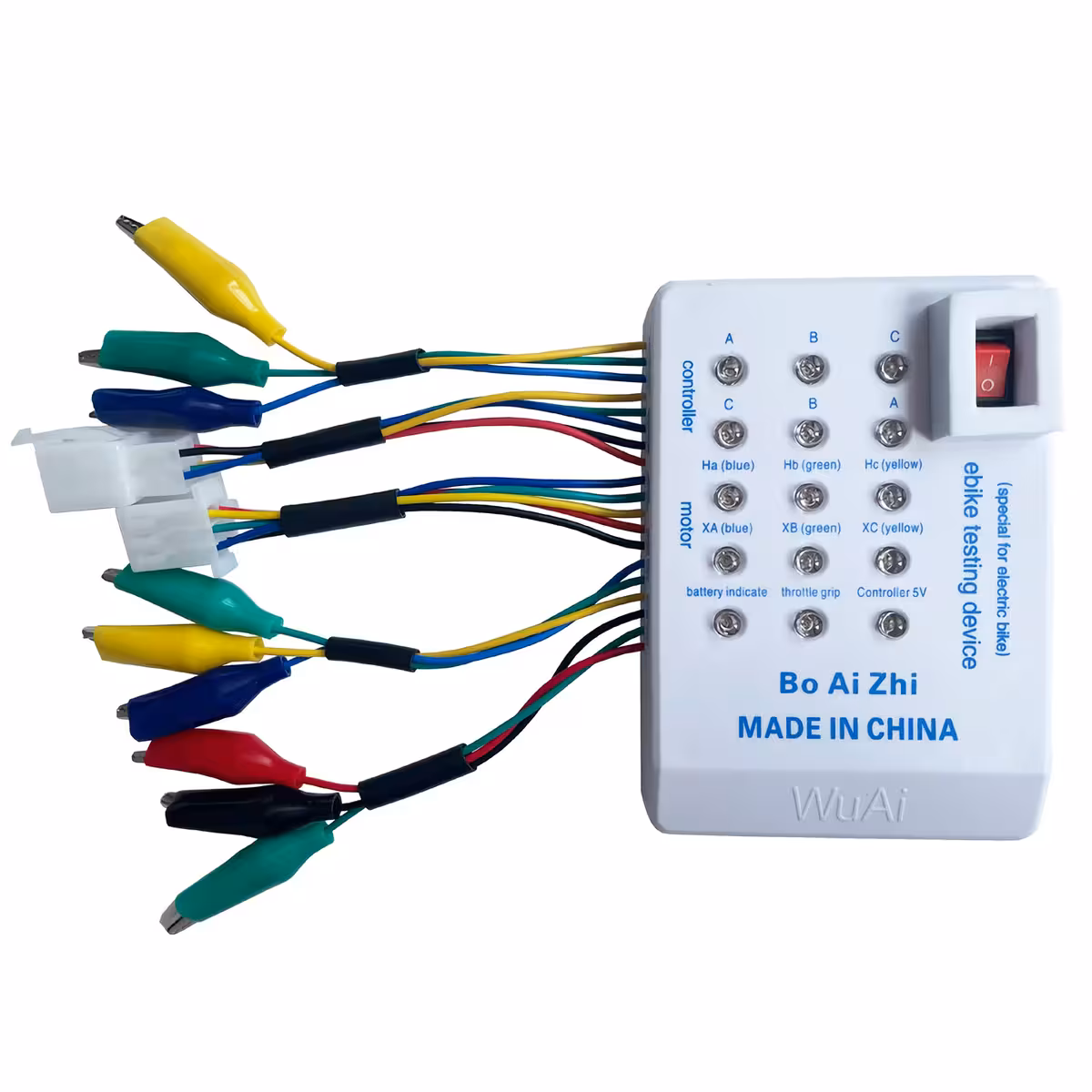

4. Включете тестера и проверете LED индикатора 5V в центъра на кръга от въртящите се LED светлини.
5. Ако LED 5V не светне, контролерът не подава правилното напрежение към Hall сензорите.
6. Бавно завъртете дръжката на акселератора и проверете дали противоположните LED индикатори светят и се въртят правилно.

Процедура за тестване на дръжката на акселератора:

1. Свържете дръжката на акселератора към тестера.
2. С включен тестер, проверете дали LED индикаторът на дръжката е зелен.
3. Завъртете дръжката напълно; LED индикаторът трябва да премине от зелен → изключен → червен (максимално отворено).
4. Ако LED индикаторът не се променя, дръжката или кабелите може да са дефектни.

Често задавани въпроси:

• LED на Hall сензора не свети: сензорът или проводникът е дефектен.
• LED 5V не свети: захранването 5V на контролера е дефектно или червеният/черният Hall проводник е прекъснат.
• LED фазите не светят: фазният проводник е прекъснат или вътрешният контакт на мотора е дефектен.
• LED индикаторите светят обратно (дясно → ляво): редът може да се коригира чрез правилно свързване на Hall и фазните проводници към мотора и контролера.
• LED индикаторите на фазите мигат едновременно: поради скоростта на колелото или мотор с предавка; важното е всички LED да светят.
• Дръжката на акселератора е дефектна: LED индикаторите не следват последователността Зелен → Изключен → Червен при пълно завъртане.
