Комплект 2 броя BMS 2S 20A с балансиране – надеждна защита за 7.4V Li-Ion батерии
Този комплект включва 2 броя BMS платки 2S 20A, които осигуряват цялостно управление и защита за акумулаторни пакети с номинално напрежение 7.4V (8.4V при пълно зареждане). Вградената функция за активно балансиране изравнява напрежението на клетките по време на зареждане, което значително удължава живота на батерията. Компактните размери от едва 48×20×3.4 мм ги правят идеални за DIY проекти, преносими електроинструменти и персонализирани батерийни пакети.
Забележка: При първоначално свързване е необходимо да заредите пакета, за да активирате изхода на BMS модула. Не комбинирайте клетки с големи разлики в капацитета или вътрешното съпротивление.
Защо да изберете този модел? (Основни предимства):
- Вградено активно балансиране: изравнява напрежението на клетките по време на зареждане, предотвратявайки дисбаланс и удължавайки живота на батерията.
- Пълна многостепенна защита: срещу презареждане (>4.3V), прекомерно разреждане (<2.3V), свръхток (25A) и късо съединение с автоматично нулиране за ~200ms.
- Широка съвместимост: подходящ за Li-Ion 18650, 26650 и стандартни Li-Po батерии 3.7V/4.2V.

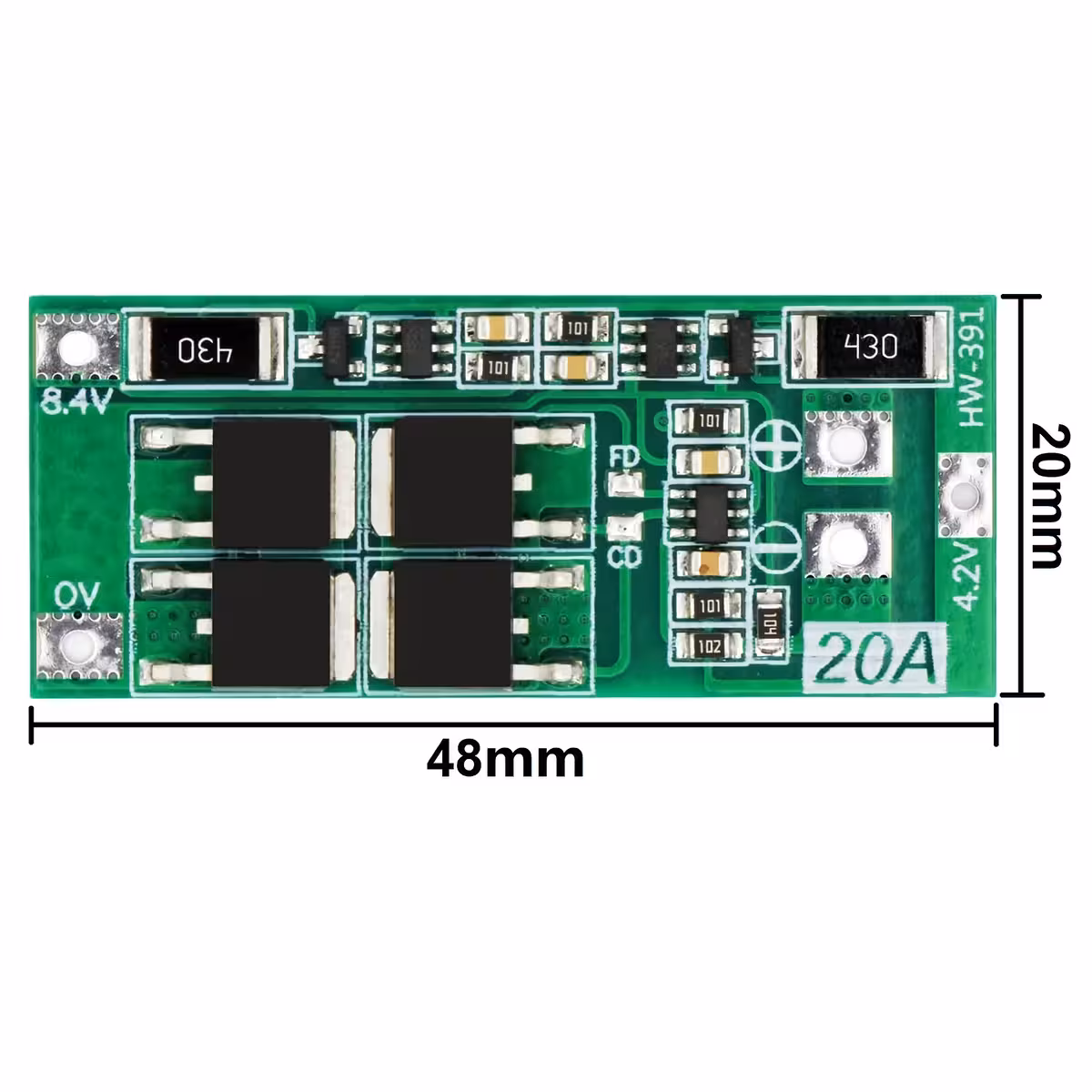

- Компактен дизайн 48×20×3.4 мм: идеален за вграждане в малки корпуси, преносима техника и модифицирани системи.
- Икономичен комплект от 2 броя: двойна полза за паралелни проекти или като резервна част за вашите нужди.
Технически детайли и производителност

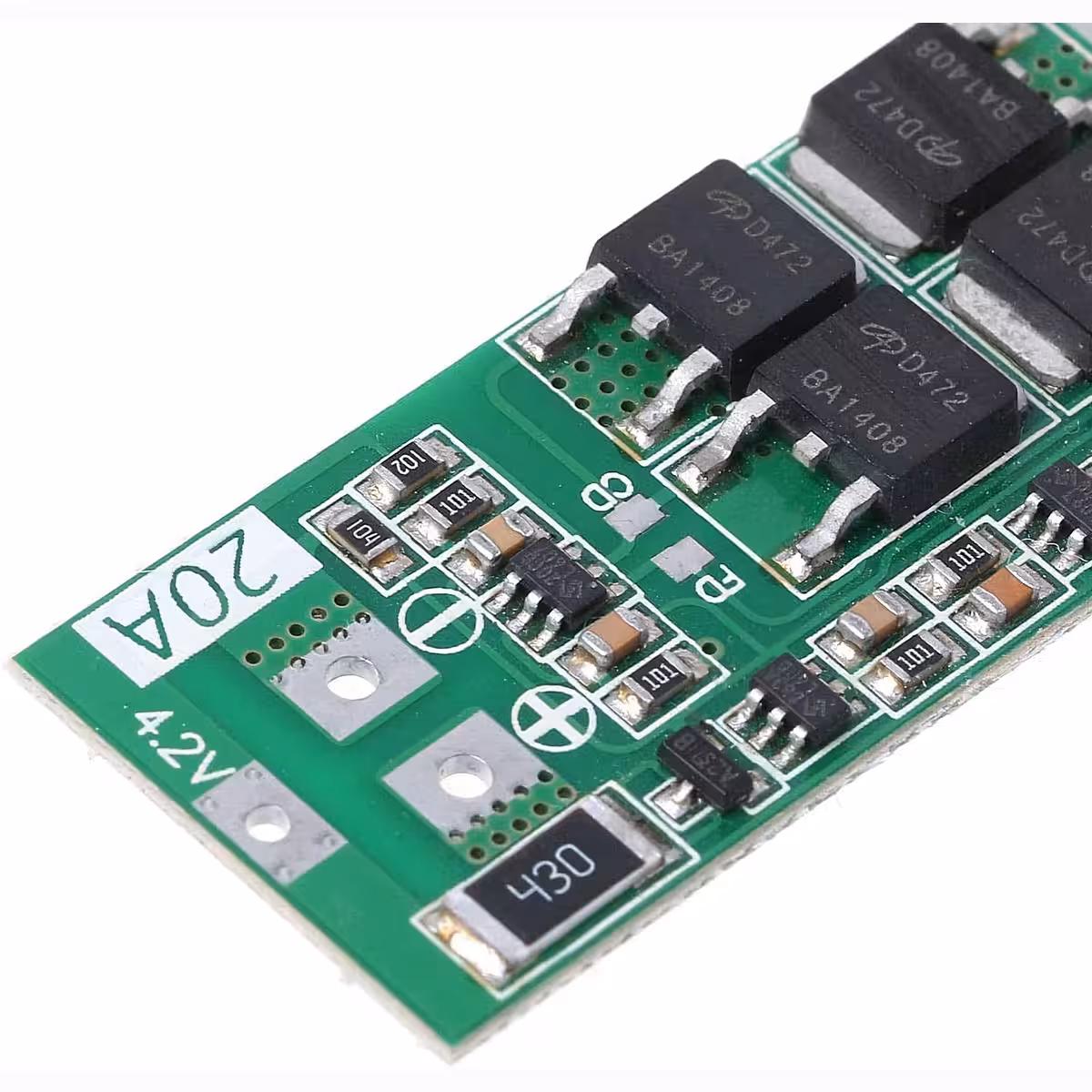

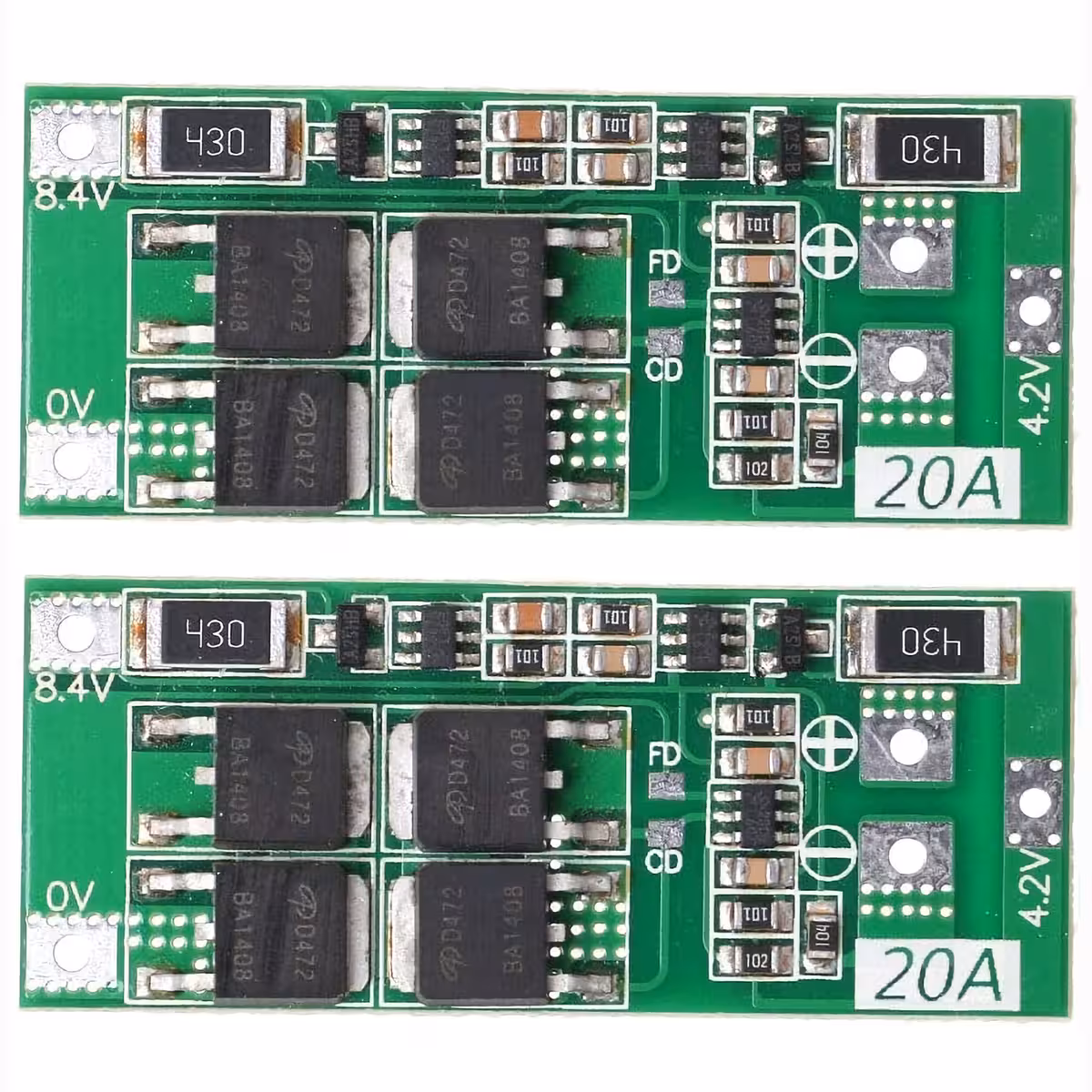

Модулът е проектиран да осигури постоянен ток от 20A (препоръчва се радиатор при големи натоварвания) и поддържа пикови стойности до 25A. Зарядният ток е автоматично ограничен до 10A, което предпазва клетките от термично претоварване. Свързването се извършва чрез ясно обозначени точки: 0V (минус на 1-ва клетка), 4.2V (средна точка между клетките) и 8.4V (плюс на 2-ра клетка), а изходът е достъпен през клемите + и − в центъра на платката. Резисторът с маркировка „430“ може да се нагрява леко по време на балансиране — това е нормално поведение, показващо, че процесът на изравняване работи правилно.
| Параметър | Стойност / Детайл |
|---|---|
| Тип модул | BMS 2S с активно балансиране |
| Номинално напрежение | 7.4V (2 × 3.7V) |
| Напрежение на зареждане | 8.4V – 9.0V |
| Защита от презареждане | > 4.3V на клетка |
| Защита от прекомерно разреждане | < 2.3–2.5V на клетка |
| Защита от свръхток | 25A |
| Препоръчителен постоянен ток | 20A (изисква радиатор при високи товари) |
| Защита от късо съединение | Да, с автоматично нулиране (~200ms) |
| Ограничен заряден ток | 10A |
| Съвместими клетки | Li-Ion 18650, 26650, Li-Po 3.7V/4.2V |
| Размери | 48 × 20 × 3.4 мм |
| Количество в комплекта | 2 броя |
Инструкции за употреба
- Подготовка на клетките: уверете се, че двете Li-Ion батерии имат близки стойности на напрежението (максимална разлика 0.1V) и сходно вътрешно съпротивление.

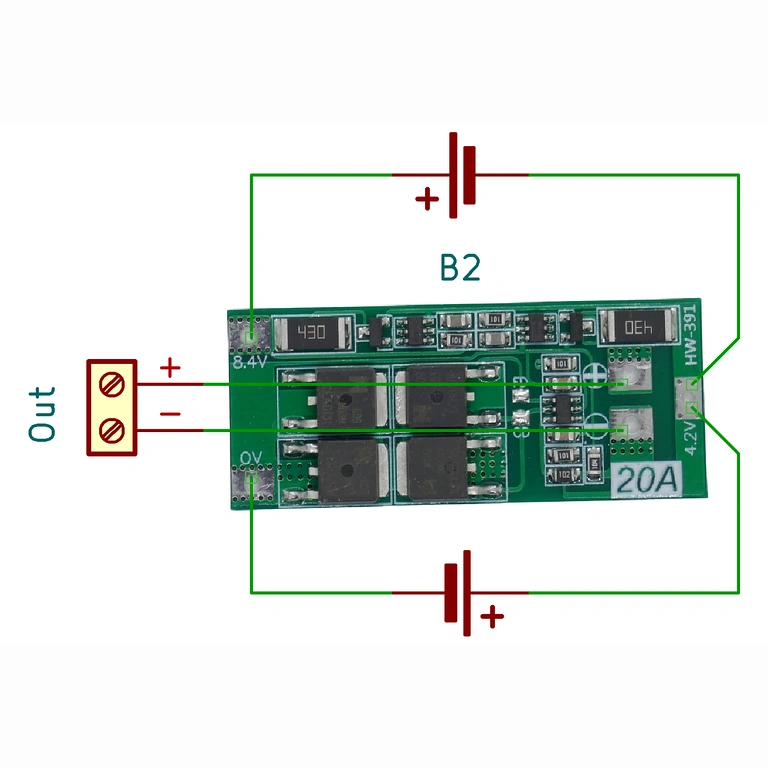

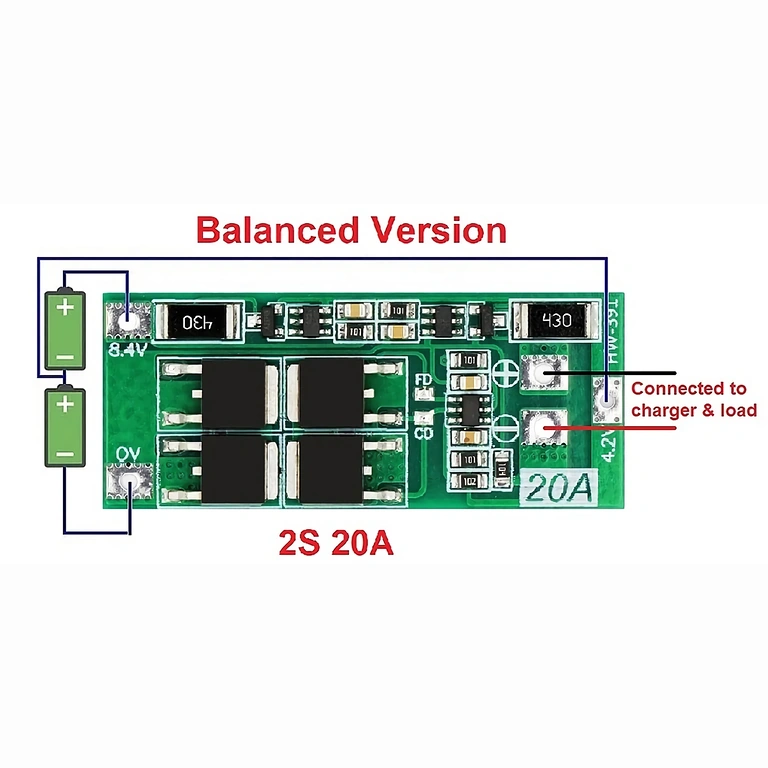

- Свързване на 1-ва клетка: свържете минуса към точка 0V, а плюса към точка 4.2V на платката.
- Свързване на 2-ра клетка: свържете минуса към точка 4.2V (обща с плюса на първата клетка), а плюса към точка 8.4V.
- Идентифициране на изходните клеми: клемите + и − в центъра на платката служат за изход към товара и вход за зарядното устройство.
- Активиране на BMS: свържете съвместимо зарядно устройство (8.4–9.0V) към изходните клеми за първоначално активиране — BMS модулът ще отключи изхода автоматично.
- Тестване: проверете изходното напрежение (~8.4V при пълно зареждане), преди да свържете крайния товар.
- Охлаждане: при приложения с токове близо до 20A, монтирайте радиатор или осигурете подходяща вентилация.
Съдържание на комплекта
- 2 × BMS модул 2S 20A с балансиране (48 × 20 × 3.4 мм)
- Схема за свързване (дигитална/визуална)
Често задавани въпроси
Мога ли да използвам този BMS с 26650 батерии с голям капацитет?
Да, модулът е съвместим с клетки 18650, 26650 и стандартни Li-Po, стига номиналното им напрежение да е 3.7V на клетка. Препоръчителният постоянен ток остава 20A, независимо от капацитета.
Защо резисторът „430“ се нагрява по време на зареждане?
Това е напълно нормално поведение. Резисторът е част от веригата за активно балансиране и разсейва енергията, необходима за изравняване на напрежението между двете клетки. Лекото нагряване е индикация, че функцията за балансиране работи правилно.
Какво напрежение трябва да има зарядното устройство?
Препоръчителното зарядно устройство трябва да бъде с напрежение 8.4V – 9.0V. BMS модулът автоматично ограничава зарядния ток до 10A, така че можете да използвате източници с по-висок капацитет без риск за батериите.
Изходът не работи при първото свързване. Какво да направя?
Това е нормално — BMS модулът влиза в „спящ“ режим до първото зареждане. Свържете пакета към зарядно устройство 8.4V, за да активирате изхода. След това модулът ще работи нормално при всяка употреба.
Мога ли да свържа паралелно няколко 2S пакета за по-голям капацитет?
Да, но всеки пакет трябва да има собствен BMS и всички пакети трябва да бъдат балансирани до еднакво напрежение преди свързване. Паралелното свързване без индивидуален BMS за всеки пакет може да доведе до опасни токове между тях.
