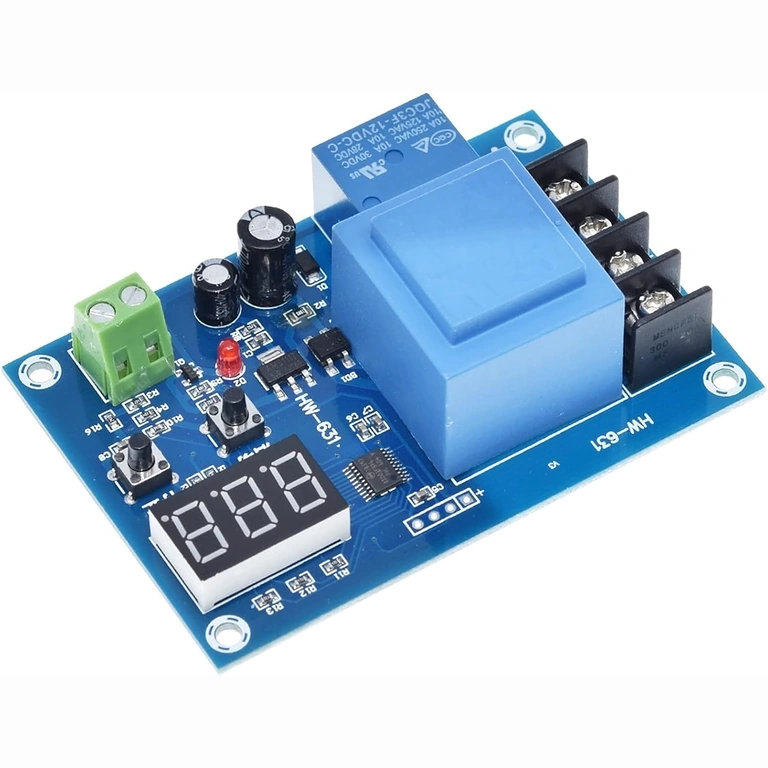

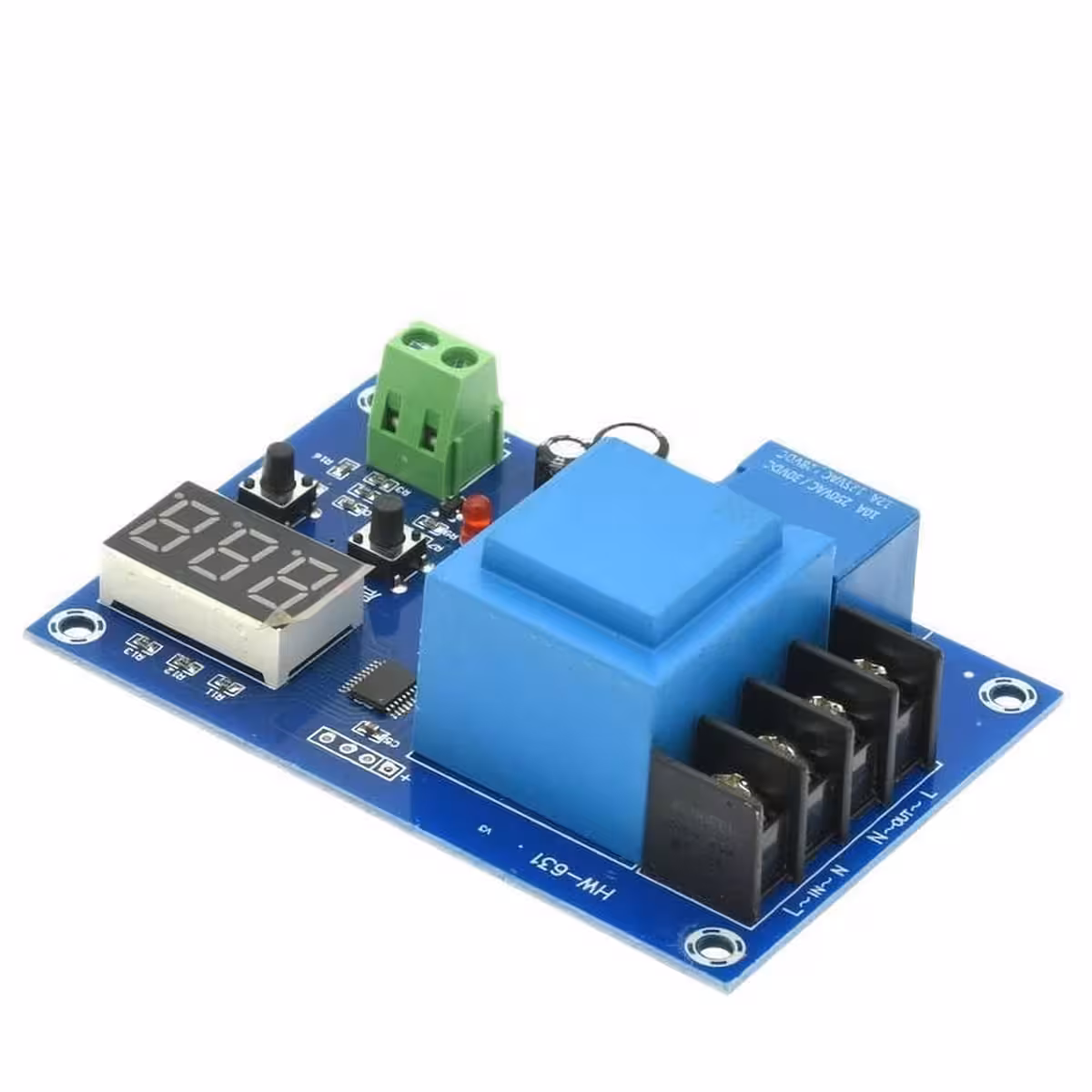

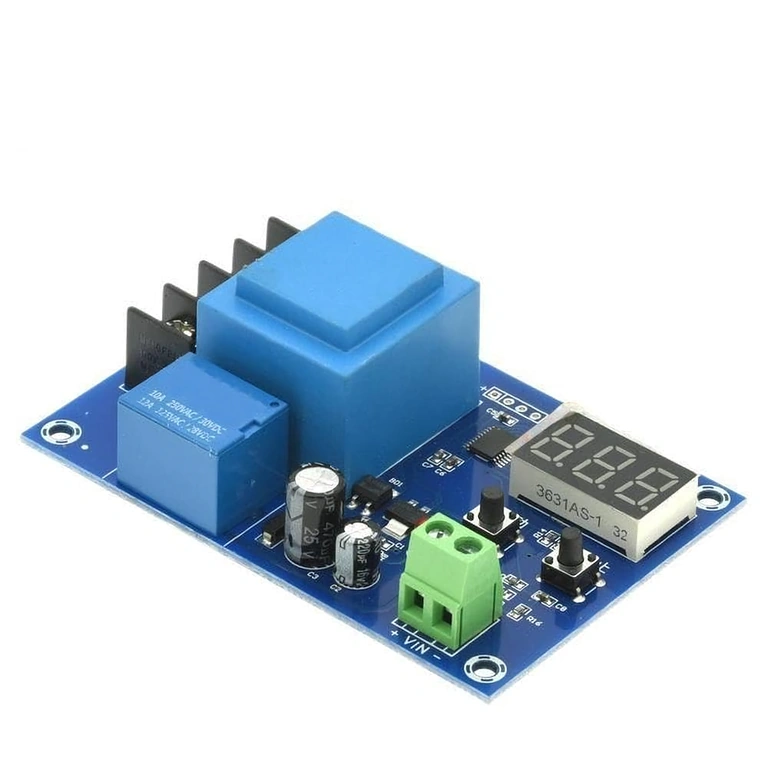

Контролер за зареждане на акумулатори XH-M602 – настройваш веднъж, работи автоматично всеки път
Притеснявате ли се от презареждане или прекомерно разреждане на батерията? С модула XH-M602 задавате праговете за включване и изключване само веднъж, а вграденото реле поема целия процес на зареждане – без нужда от ръчна намеса и риск от повреда. Устройството работи с напрежения от 3.7V до 120V, което го прави подходящо както за единични Li-Ion клетки, така и за мащабни соларни системи до 96V.
Забележка: XH-M602 е релеен контролер, който следи напрежението и прекъсва веригата на външното зарядно устройство. Той не генерира зарядно напрежение сам по себе си; необходимо е да разполагате с подходящо зарядно устройство или захранващ блок, съвместим с вашата батерия.
Защо да изберете модула XH-M602? (Основни предимства):
- Универсална съвместимост — работи с Li-Ion, Li-Polimer, LiFePO4, Ni-Cd, Ni-MH и оловно-киселинни батерии, от 3.7V (единична клетка) до 120V (серийно свързани системи)
- Автоматичен релеен контрол — задавате праговете START и STOP веднъж и модулът управлява процеса на зареждане напълно самостоятелно
- LED дисплей с точност 0.1V — следите реалното напрежение на батерията в реално време, без неточни индикации в проценти
- Идеален за соларни системи — предпазва 24V, 48V или 72V акумулаторни батерии от презареждане във фотоволтаични инсталации
- Бързо нулиране за 3 секунди — задръжте едновременно START + STOP, докато дисплеят покаже 888, за да върнете фабричните настройки
- Компактен дизайн за лесен монтаж — размери 89 × 58 × 24 мм и тегло 111 г, подходящ за вграждане в табла, DIY проекти или стационарни инсталации
Технически детайли и производителност

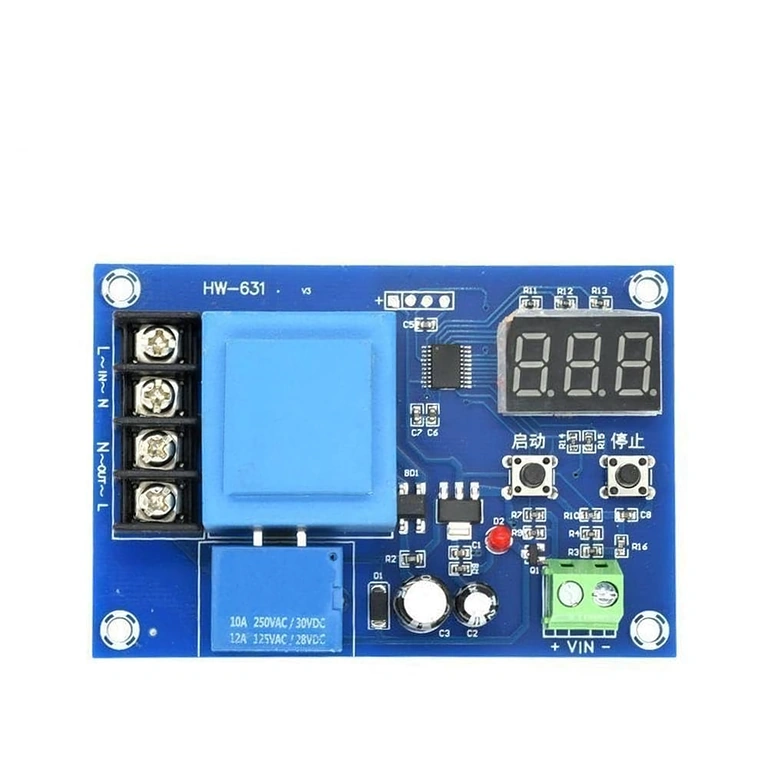

В основата на модула стои превключващо реле, което свързва или прекъсва зарядното устройство в зависимост от напрежението на клемите на батерията. Прагът START определя минималното напрежение, при което зареждането се възобновява, а прагът STOP изключва процеса при достигане на желания заряд. Захранването на самия модул се осъществява директно от 220V AC, което го прави перфектен за стационарни приложения: работилници, гаражи, соларни системи или индустриални UPS устройства.
| Параметър | Стойност / Детайл |
|---|---|
| Модел | XH-M602 |
| Следено напрежение на батерията | 3.7V – 120V |
| Настройки на напрежението | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Тип управление | Реле ON/OFF (автоматично включване/изключване) |
| Дисплей | LED, точност 0.1V |
| Захранване на модула | 220V AC |
| Съвместими типове батерии | Li-Ion, Li-Polimer, LiFePO4, Ni-Cd, Ni-MH, оловно-киселинни |
| Основни приложения | 12V авто акумулатори, соларни панели, UPS, електромобили, DIY |

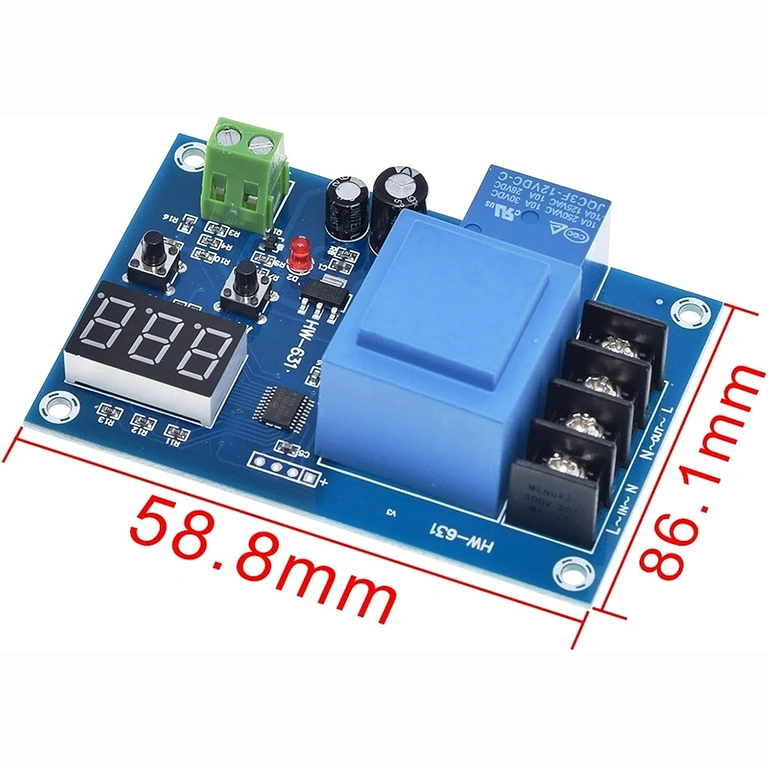

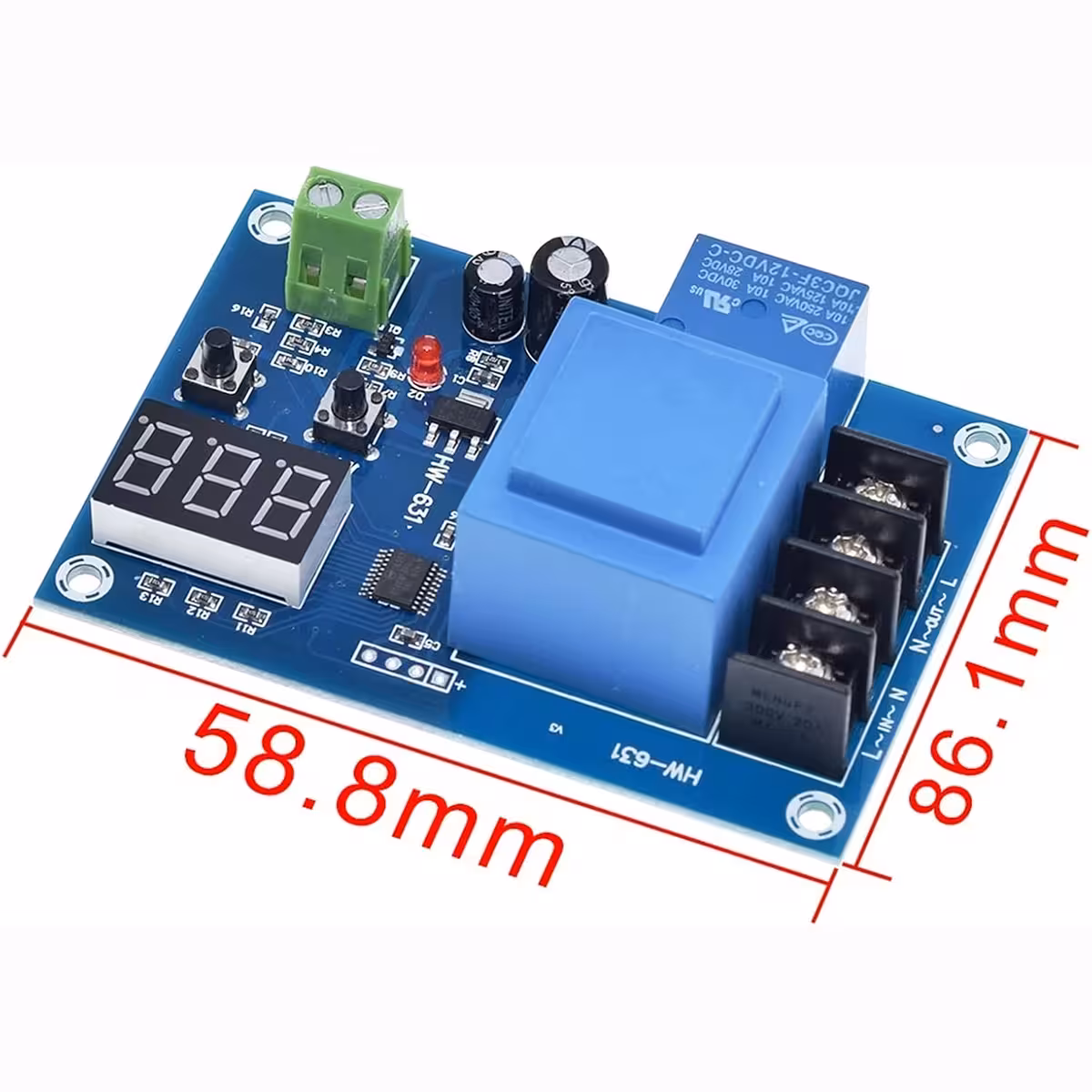

| Размери | 89 × 58 × 24 мм |
| Тегло | 111 г |
Инструкции за настройка и употреба
- Настройка на праг START (начало на зареждане): задръжте бутона START за 3 секунди, докато стойността започне да мига. Настройте желаното напрежение с бутоните + и –, след което потвърдете със START.
- Настройка на праг STOP (край на зареждане): задръжте бутона STOP за 3 секунди, докато стойността започне да мига. Настройте напрежението за изключване с + и –, след което потвърдете със STOP.
- Нулиране до фабрични настройки: натиснете едновременно START и STOP и задръжте, докато на дисплея се появи 888.

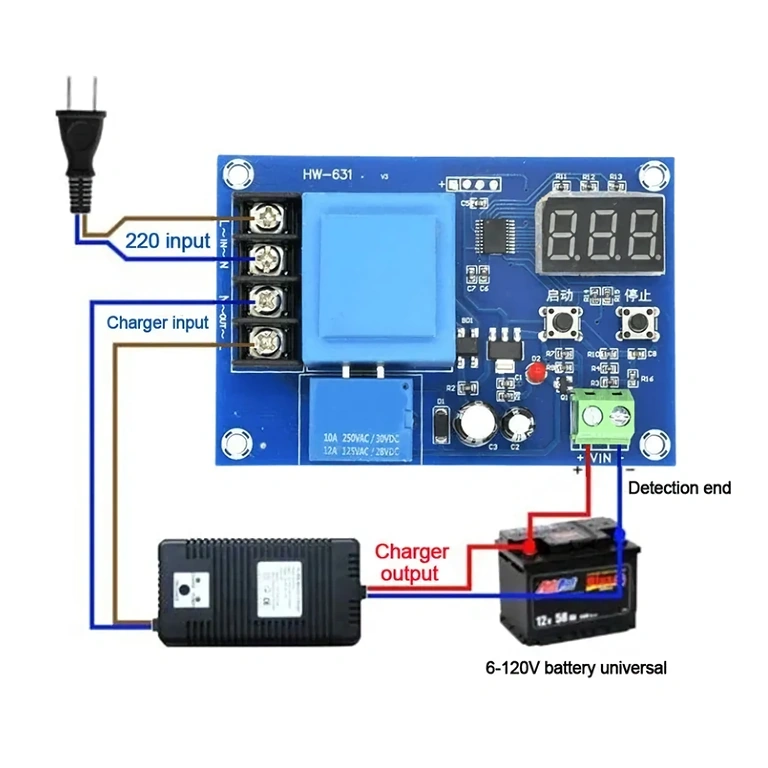

- Свързване на батерията: свържете клемите на модула към батерията, като спазвате поляритета (+ и –), а външното зарядно устройство към изхода на релето.
- Проверка на работата: при достигане на прага STOP, релето автоматично прекъсва веригата; когато напрежението падне под прага START, цикълът се възобновява.
Съдържание на пакета
- 1 × Модул за управление на зареждането XH-M602
Често задавани въпроси
Може ли да се използва за 12V автомобилен акумулатор?
Да. Задайте STOP на 14.4V (пълен заряд) и START на 12.0V (минимално допустим разряд) и релето ще управлява автоматично цикъла за всеки 12V оловно-киселинен акумулатор.
Подходящ ли е за соларни системи?
Да, това е едно от най-честите му приложения. Контролира свързването на зарядното устройство (панел + регулатор) към 24V, 48V или 72V акумулатори, предпазвайки ги от презареждане независимо от променливата слънчева енергия.
Генерира ли модулът зарядно напрежение?
Не. XH-M602 е контролер, а не зарядно устройство. Той следи напрежението на батерията и управлява реле, което включва или изключва вашето външно зарядно. Необходимо е да използвате отделно зарядно устройство, подходящо за типа на вашата батерия.
Каква е точността на измерване на напрежението?
LED дисплеят показва напрежението с резолюция от 0.1V — напълно достатъчно за прецизно управление на цикъла на зареждане при всички поддържани типове батерии, включително Li-Ion и LiFePO4 с тесен работен диапазон.
