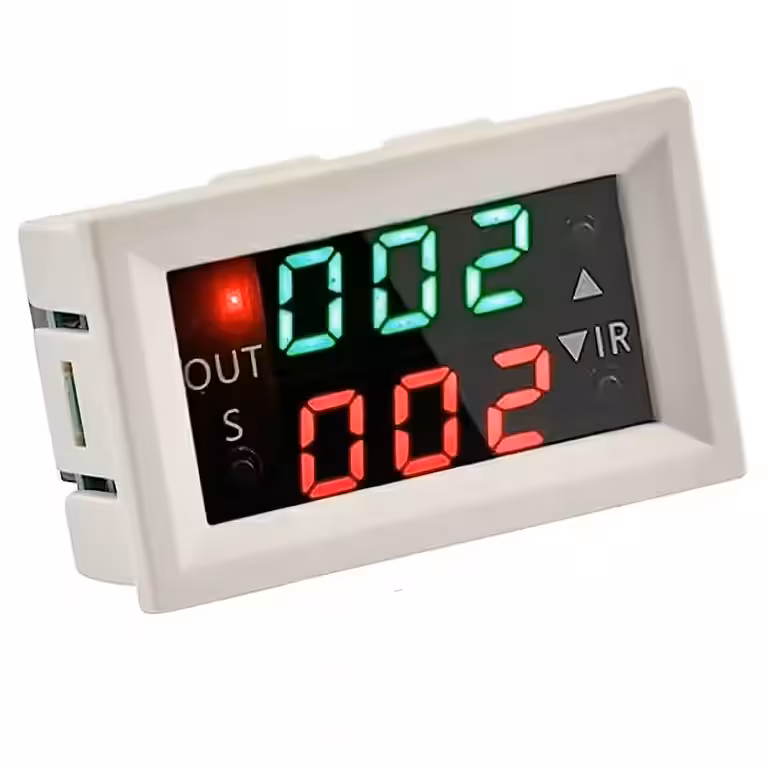

Програмируем модул таймер реле 12V с дигитален дисплей – регулируем таймер със закъснение, цикъл и двоен режим

Основни характеристики

• Двоен цифров LED дисплей: индивидуална настройка за Време 1 и Време 2
• Времевите интервали могат да се конфигурират в секунди, минути или часове
• Регулируем диапазон: 0 – 999 секунди / минути / часове
• Множество режими на работа: delay (забавяне), timing (програмиране), loop (повтарящ цикъл)
• Автоматично запаметяване на настройките при прекъсване на захранването
• Захранващо напрежение: 12V
• Вградено реле: 20A
• Размери на модула: 47.6 × 28.6 × 33.2 мм
• Размери за монтаж: 45 × 26.1 мм (отвор за закрепване)

Стъпки за програмиране

1. Задръжте натиснат бутон „S“ за 6 секунди, за да влезете в менюто за конфигурация.
2. Използвайте бутоните „△“ или „▽“ за промяна на стойностите; натиснете „S“, за да смените активния параметър.
3. P0 – единица време за Време 1 (зелен):
   P0-0 = секунди | P0-1 = минути | P0-2 = часове
4. P1 – единица време за Време 2 (червен):
   P1-0 = секунди | P1-1 = минути | P1-2 = часове
5. P2 – приоритет на превключване:
   P2-on = приоритет включване | P2-off = приоритет изключване
6. P3 – заключване на настройките:
   P3-0 = отключено | P3-1 = заключено
7. Натиснете два пъти бутон „S“, за да влезете в интерфейса за настройка на продължителността:
   • Зелен дисплей – Време 1
   • Червен дисплей – Време 2

Примери за използване

• Забавено включване: например, настройка на 6 секунди – P1-0, зелен: 000, червен: 006.
• Забавено изключване: например, изключване след 5 секунди – P0-0, зелен: 005, червен: 000.
• Безкраен цикъл: 3 секунди включено, 2 секунди изключено – P0-0, P1-0, P2-ON, зелен: 003, червен: 002.
