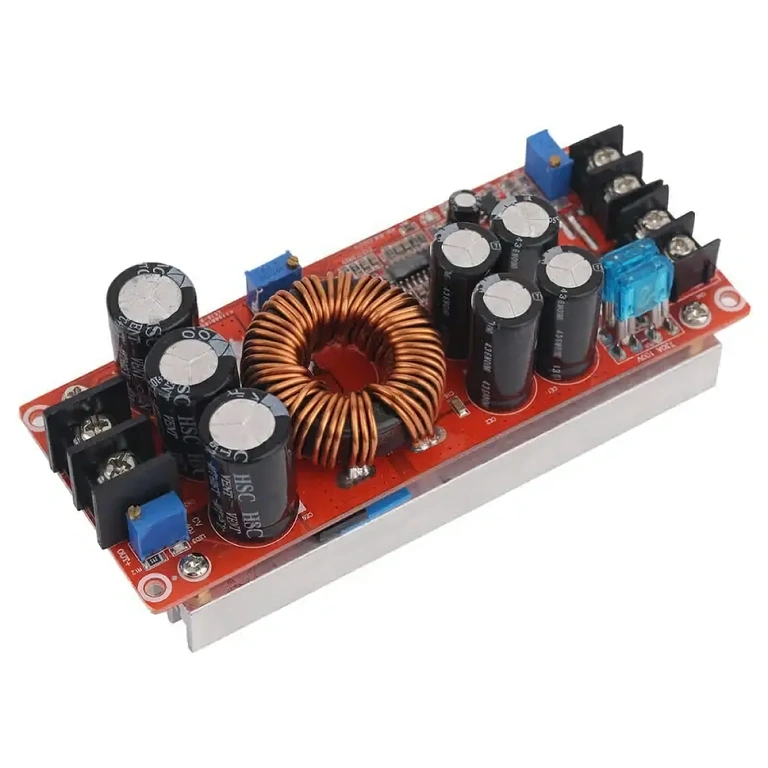

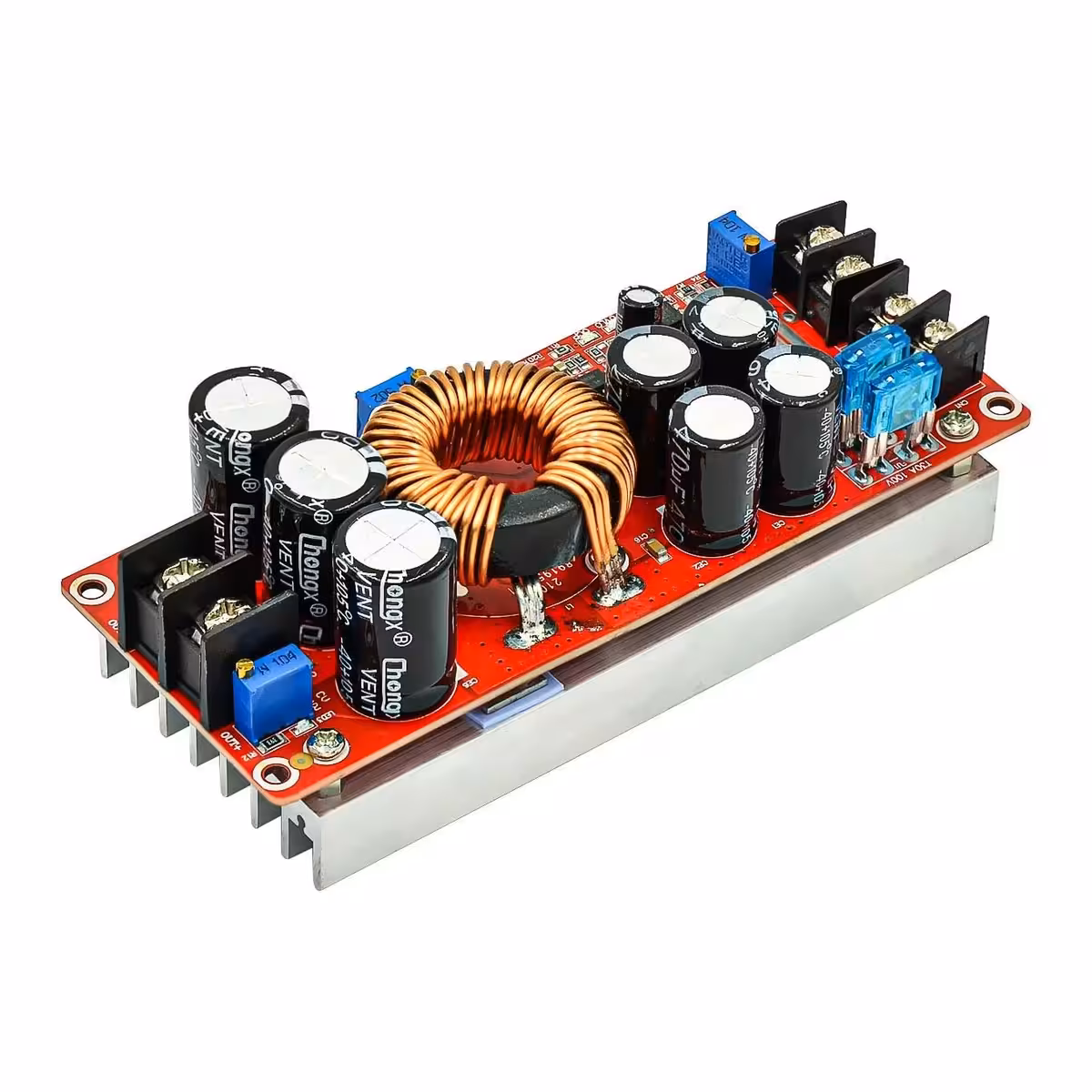

DC-DC Step-Up конвертор 1200W – Повишаване на напрежението без компромиси
Разполагате с източник на 12V или 24V, но имате нужда от 48V, 60V или повече? Без подходящ DC-DC step-up конвертор, рискувате загуби на енергия под формата на топлина или неуспех на целия проект. Този модул с мощност 1200W и 20A осигурява стабилно преобразуване, ефективност до 95% и плавно регулируемо изходно напрежение от 12V до 80V, без необходимост от допълнителен хардуер.
Забележка: Максималната мощност от 1200W се постига при 60V × 20A на изхода. При по-ниски напрежения наличната мощност се изчислява по формулата: изходно напрежение × ток (напр. 24V × 20A = 480W). За продължителна работа над 600W се препоръчва добавяне на активно охлаждане.
Защо да изберете този модел? (Основни предимства):
- Ефективност до 95% — от 100W консумирана енергия, 95W достигат до товара; по-малко загряване и по-голяма автономност при работа с батерии или соларни панели.
- Регулируемо изходно напрежение 12V–80V — един модул покрива десетки различни приложения без нужда от подмяна или адаптери.
- Максимален ток 20A на входа и изхода — захранва без проблем електромотори, зарядни устройства за акумулатори и инвертори.
- Автоматично ограничаване на тока от 0.5A до 20A — защитавате батерията или товара без нужда от външни релета или допълнителни схеми.
- Защита срещу обратен ток — не е необходим външен диод, което прави схемата ви по-проста и по-евтина.
- Честота на превключване 150KHz — ниски пулсации на изхода и стабилно напрежение дори при резки промени в товара.
- Работен температурен диапазон от –40°C до +85°C — надеждна работа както през зимата в автомобила, така и през лятото на покрива до соларните панели.
Технически характеристики и производителност
Топологията на boost конвертора с честота на превключване 150KHz поддържа изходното напрежение стабилно независимо от колебанията в товара или захранването. Консумацията в режим на покой от едва 15mA при 12V гарантира, че модулът няма да изтощи батерията ви в режим на изчакване. Вградените защити — предпазител 20A на входа, автоматично ограничаване на тока и защита срещу обратен ток — предпазват както самия модул, така и свързаното оборудване. Внимание: модулът няма вградена защита срещу размяна на поляритета — добавете Schottky диод на входа, ако съществува риск от неправилно свързване.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | 8V – 60V DC |
| Изходно напрежение | 12V – 80V DC (плавно регулируемо) |
| Максимален входен ток | 20A |
| Максимален изходен ток | 20A |
| Диапазон на постоянния ток | 0.5A – 20A |
| Максимална изходна мощност | 1200W (при 60V × 20A) |
| Ефективност на преобразуване | до 95% |
| Честота на превключване | 150KHz |
| Консумация в покой | 15mA (при 12V вход) |
| Защита от свръхток | Да – автоматично ограничаване, регулируемо от 0.5A |
| Защита от късо съединение | Да – предпазител 20A на входа |
| Защита от обратен ток | Да – не е необходим външен диод |
| Защита от размяна на поляритета | Не – препоръчва се външен диод |
| Работна температура | –40°C до +85°C |
| Размери на модула | 116 × 52 × 15 мм |
| Тегло | 300 г |
Инструкции за настройка и употреба

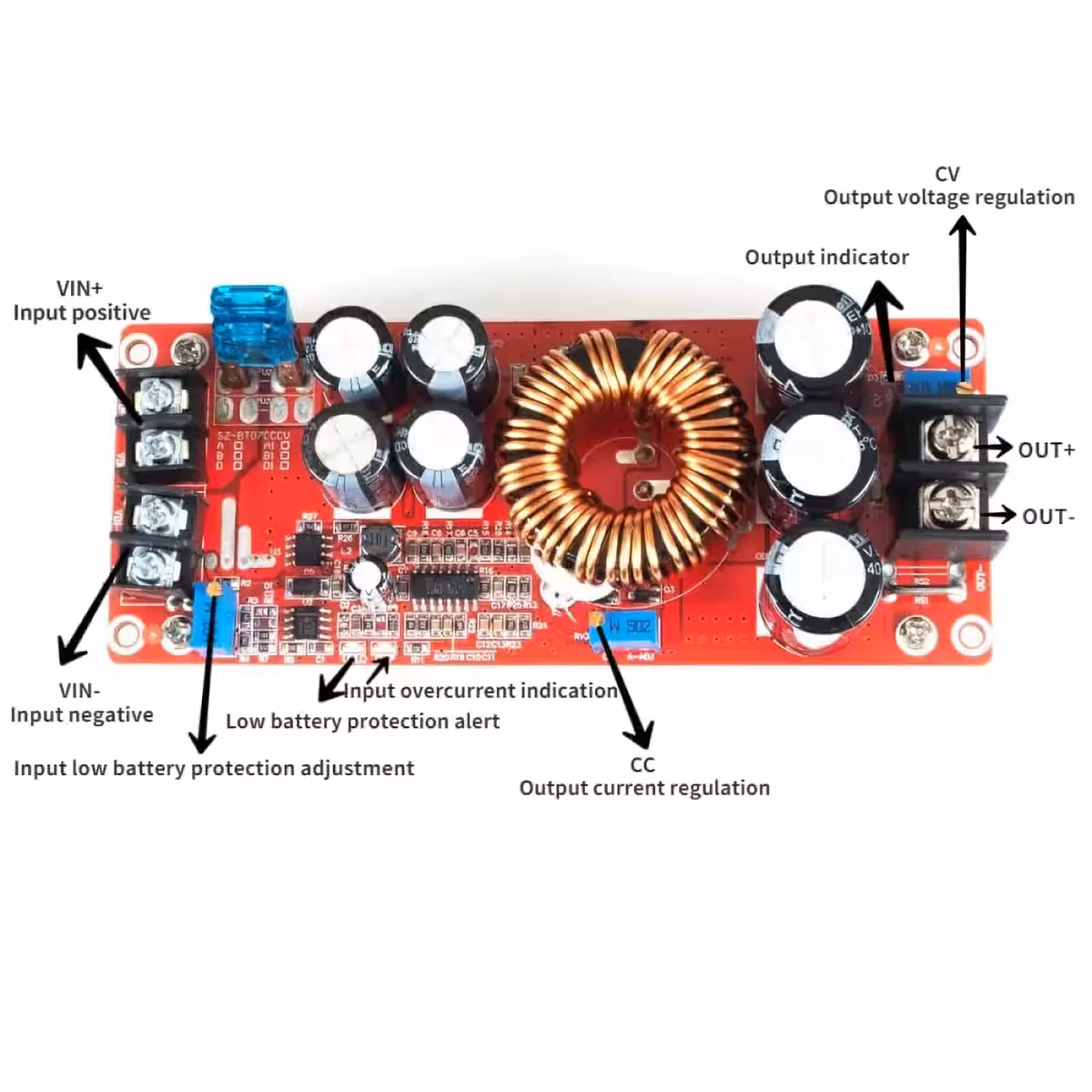

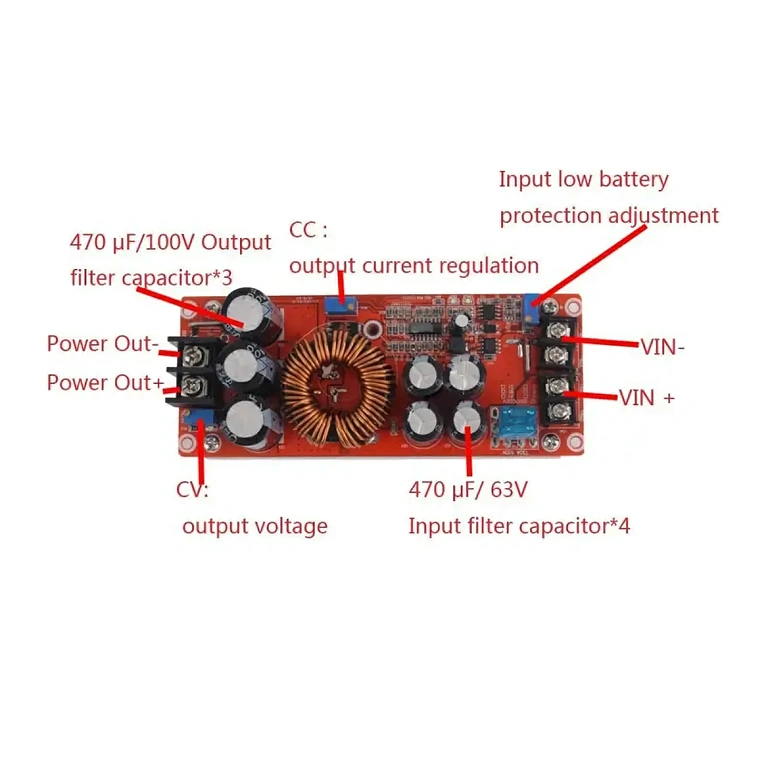

- Свържете захранването към входните клеми (Vin+ и Vin–), като спазвате поляритета. Входното напрежение трябва да бъде в диапазона 8V – 60V DC.
- Преди да свържете товара, настройте желаното изходно напрежение чрез потенциометъра, като измервате с мултицет на клемите Vout+ и Vout–.
- Настройте ограничението на тока чрез съответния потенциометър, като започнете от минималната стойност (0.5A) и постепенно увеличавате до необходимата стойност, до максимум 20A.
- Свържете товара едва след като изходното напрежение е правилно зададено, за да избегнете повреда на захранваното оборудване от пренапрежение.

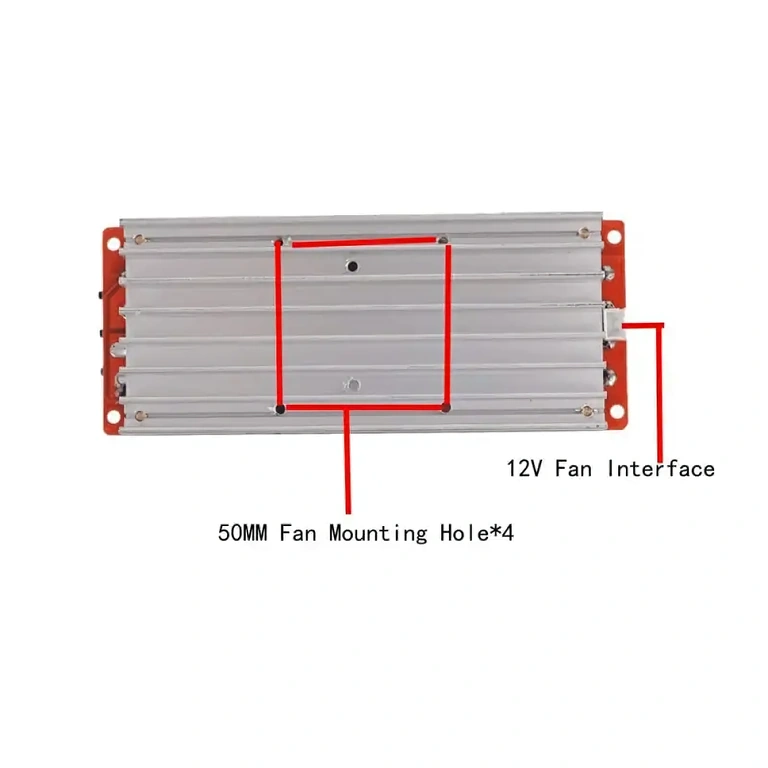

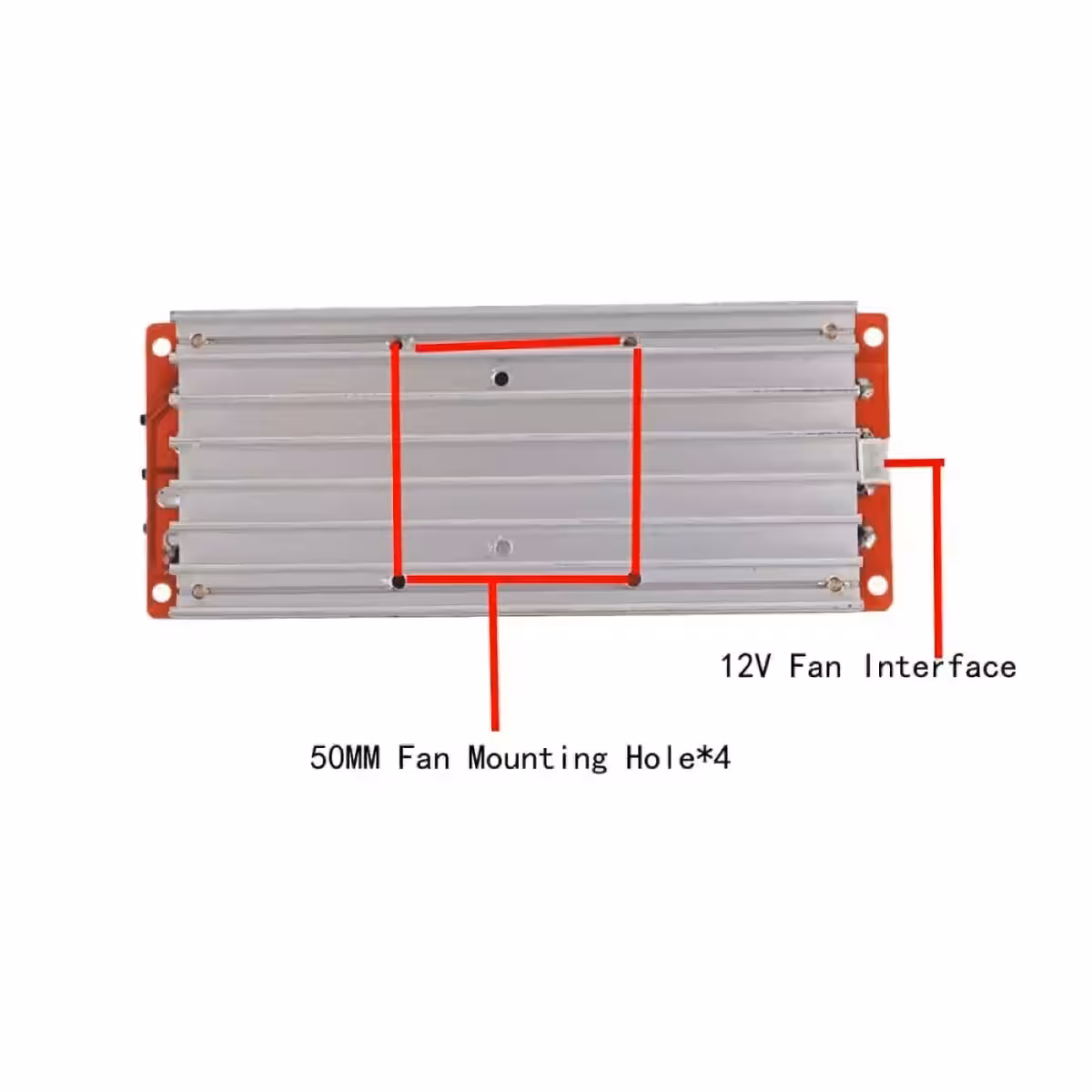

- Следете температурата при големи натоварвания. При продължителна работа над 600W добавете активен вентилатор за охлаждане за дълготрайна и безопасна експлоатация.
- Проверявайте периодично предпазителя от 20A на входа и го подменете, ако е изгорял вследствие на късо съединение.
Съдържание на пакета
- 1 × DC-DC Step-Up Boost конвертор 1200W 20A
- 1 × Предпазител 20A (монтиран на входа)
Често задавани въпроси
Мога ли да използвам този конвертор за зареждане на 48V батерия от 12V соларен панел?
Да. Задайте изходното напрежение според нуждите за зареждане (напр. 54.6V за 48V Li-Ion батерия) и ограничете тока според капацитета на батерията. Уверете се, че соларният панел осигурява достатъчно ток при входното напрежение, за да покрие необходимата мощност.
Необходимо ли е допълнително охлаждане при работа на максимална мощност?

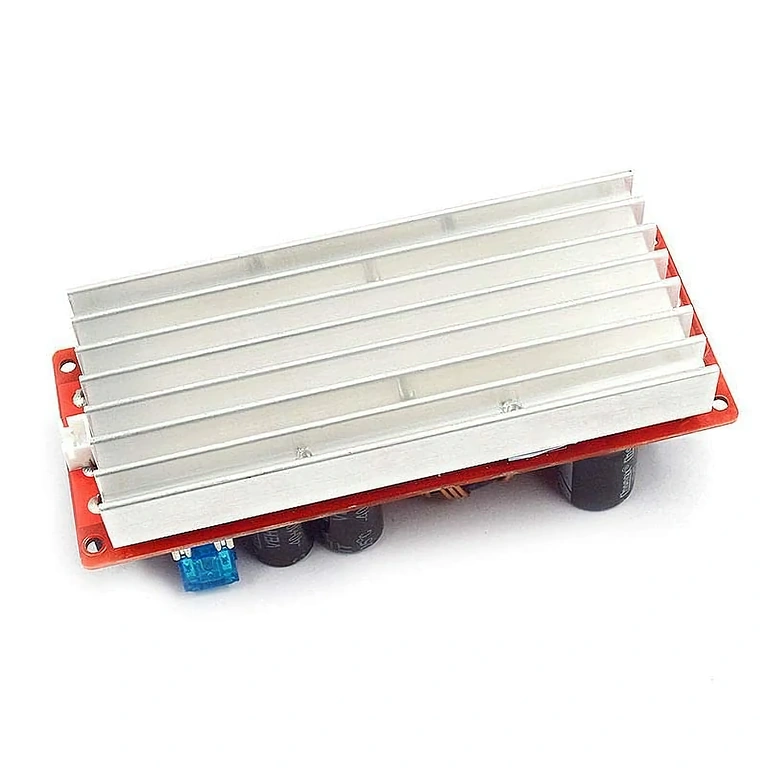

Да. При продължителна работа над 600–700W добавете активен вентилатор. Вграденият радиатор не е достатъчен при големи натоварвания и високи околни температури — активното охлаждане значително удължава живота на модула.
Мога ли да свържа няколко модула паралелно за по-голяма мощност?
Не се препоръчва без специални модификации. Дори минимални разлики в напрежението между модулите водят до дисбаланс на тока. За по-големи мощности изберете един модул с по-висока мощност или използвайте специализиран контролер за паралелно свързване.
Какво се случва, ако входното напрежение е равно на желаното изходно?
Модулът няма да работи правилно. Това е чисто step-up (повишаващ) конвертор — изходното напрежение винаги трябва да бъде по-високо от входното. За равни или по-ниски изходни напрежения е необходим buck или buck-boost конвертор.
Какво ще стане, ако свържа клемите с обърнат поляритет?
Модулът няма вградена защита срещу обратен поляритет и може да се повреди трайно. Добавете Schottky диод или защитен MOSFET на входа, ако съществува риск от неправилно свързване.
