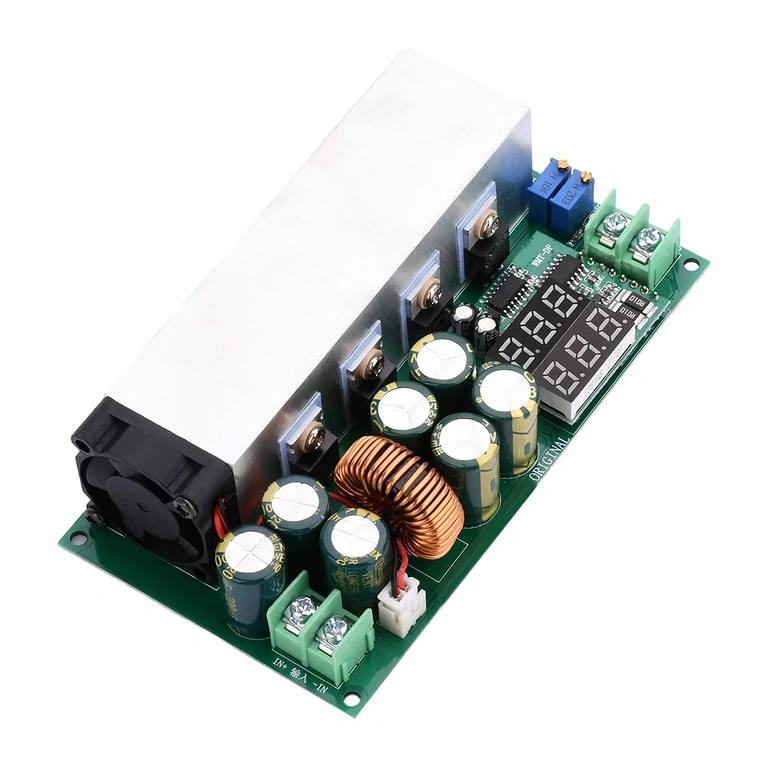

600W DC-DC понижаващ модул 12-80V – прецизен CV/CC контрол без излишни енергийни загуби
Нуждаете се от надеждно понижаване на напрежението от източник 24V, 48V или дори 72V до точното ниво, необходимо за вашия товар? Без компромиси и без колебания в напрежението. Този регулируем 600W step-down модул ви осигурява пълен контрол върху изходното напрежение и ток чрез два потенциометъра, като стойностите се визуализират в реално време на вградения дисплей.
Забележка: Максималното изходно напрежение е равно на входното напрежение × 0.8 (например: при 60V вход, максималният изход е 48V). Модулът не е съвместим с 72V батерии. При използване за зареждане на акумулатори, силно препоръчваме добавянето на диод за предотвратяване на обратен ток.
Защо да изберете този step-down модул? (Основни предимства):
- Независима CV/CC настройка — регулирате напрежението (2.5V–50V) и тока (0–20A) поотделно, което е идеално при товари със специфични изисквания за стартиране или зареждане

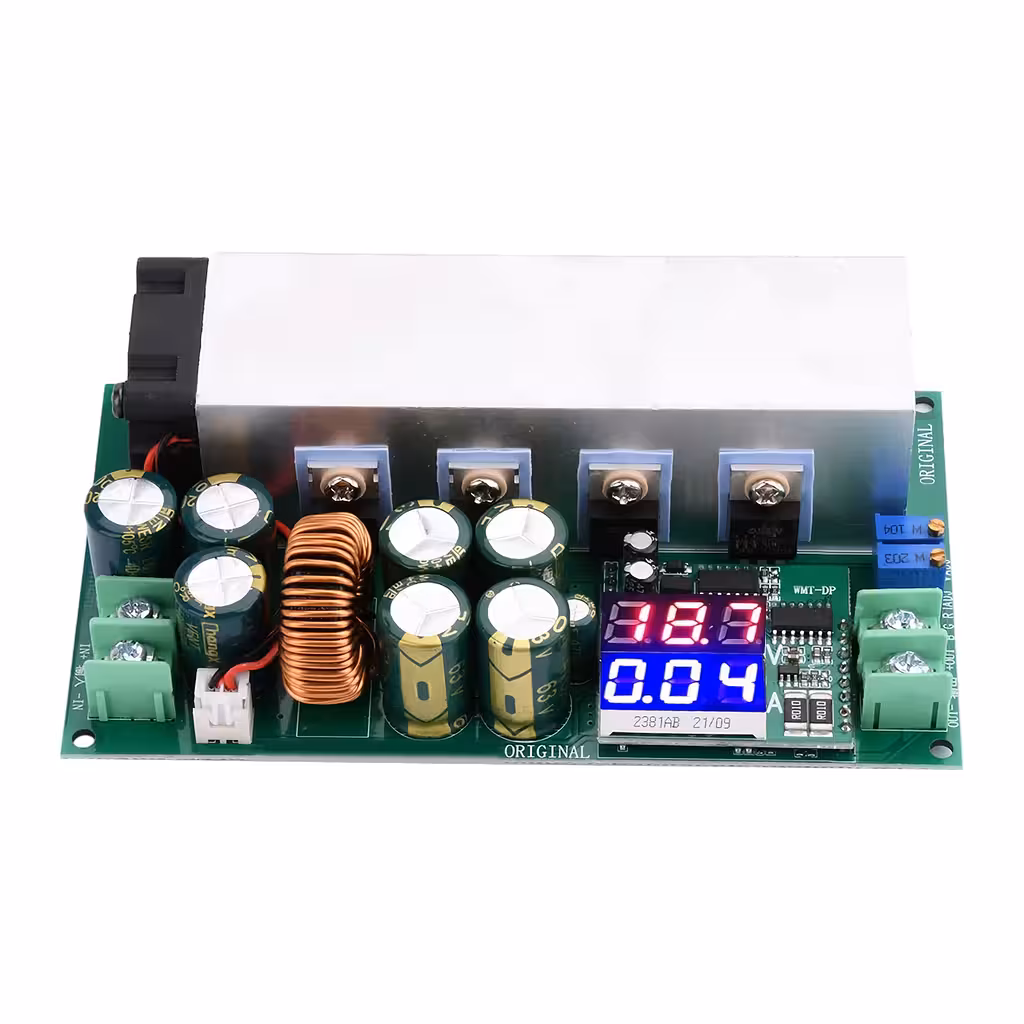

- Двоен цифров дисплей — следите едновременно изходното напрежение и ток без нужда от мултицет
- Ефективност ≥93% — при 600W мощност това означава под 42W топлинни загуби, в сравнение с 90–120W при стандартните конвертори
- Автоматична защита при 25A — ако товарът надвиши зададените параметри, веригата ограничава тока, за да предотврати повреда
- Защита срещу обратна полярност — при неправилно свързване модулът остава защитен
- Работен температурен диапазон: -40°C до +85°C — стабилна работа както в неотопляеми помещения през зимата, така и в затворени кутии през лятото

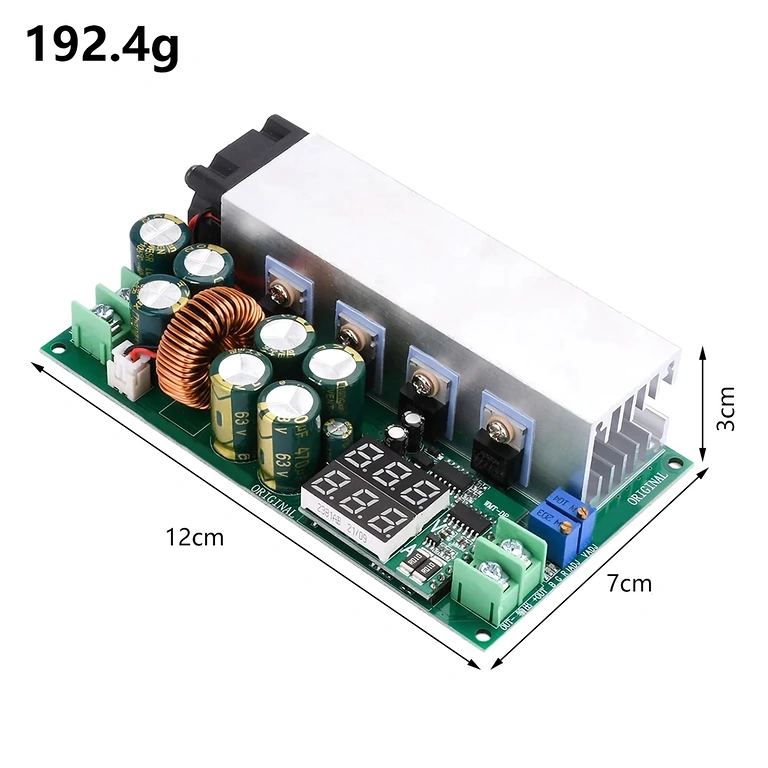

- Компактни размери: 125×70×32 мм — лесен за вграждане във всеки проект без нужда от преработка на корпуса
Технически детайли и производителност
Конверторът използва високочестотна buck (понижаваща) топология, която поддържа изходното напрежение стабилно дори при резки промени в товара. VADJ контролира напрежението, а IADJ задава ограничението на тока — напълно независимо. Три LED индикатора показват работния режим: син (CV без товар), зелен (активен ток) и червен (CC режим) — за незабавна обратна връзка.
| Параметър | Стойност / Детайл |
|---|---|
| Входно напрежение | DC 12V – 80V (не е съвместим със 72V батерии) |
| Изходно напрежение | 2.5V – 50V регулируемо (макс = Vin × 0.8) |
| Максимален изходен ток | 20A (автоматична защита при 25A) |
| Максимална мощност | 600W |
| Ефективност | ≥ 93% |
| Дисплей | Цифров – показва волтаж и ампераж едновременно |
| Режим на работа | CV (постоянно напрежение) / CC (постоянен ток) |
| Защити | От претоварване (25A), от обратна полярност |
| Работна температура | -40°C – +85°C |
| Температура на съхранение | -20°C – +50°C |
| Относителна влажност | 65% ± 20% |
| Размери | 125 мм × 70 мм × 32 мм |
Инструкции за настройка и употреба

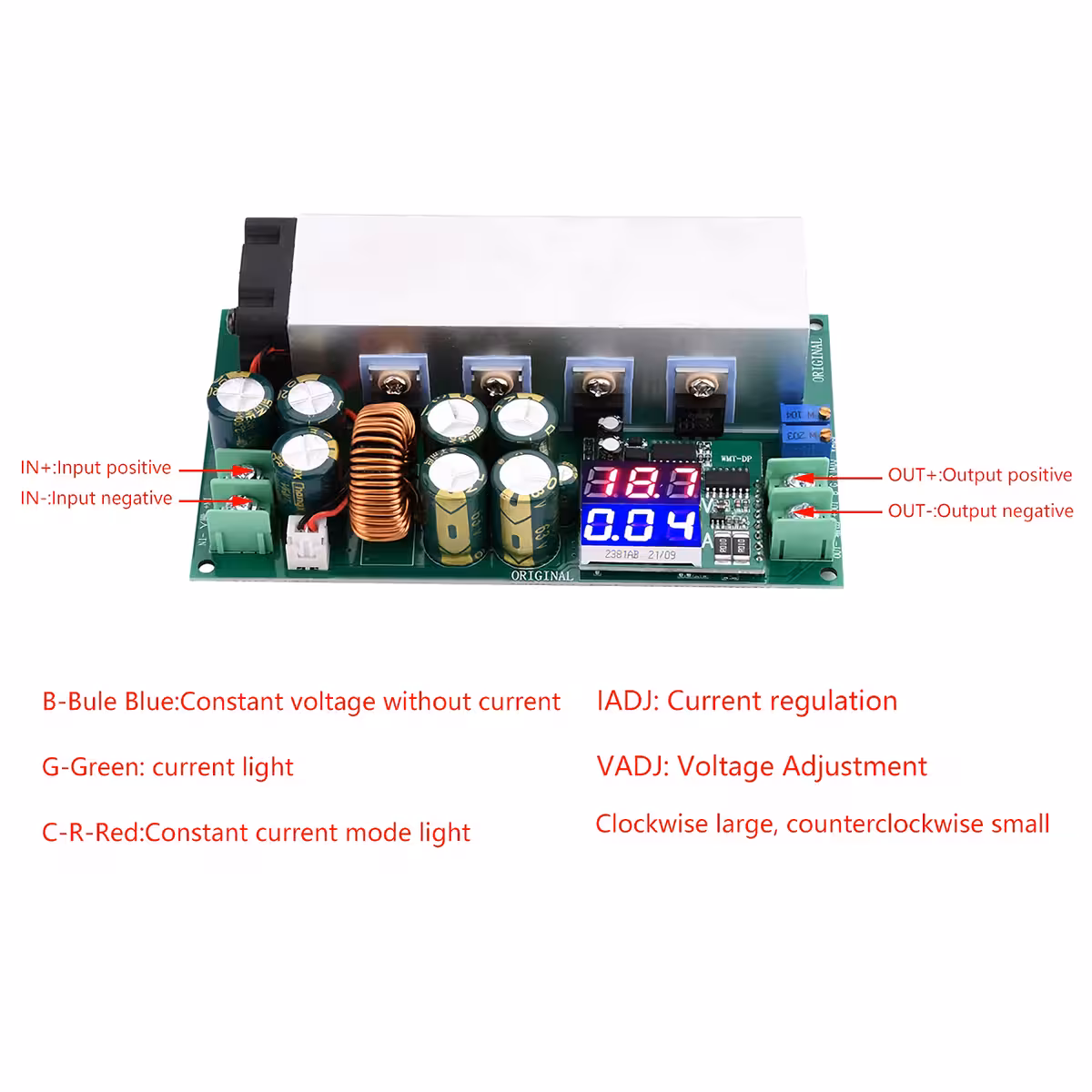

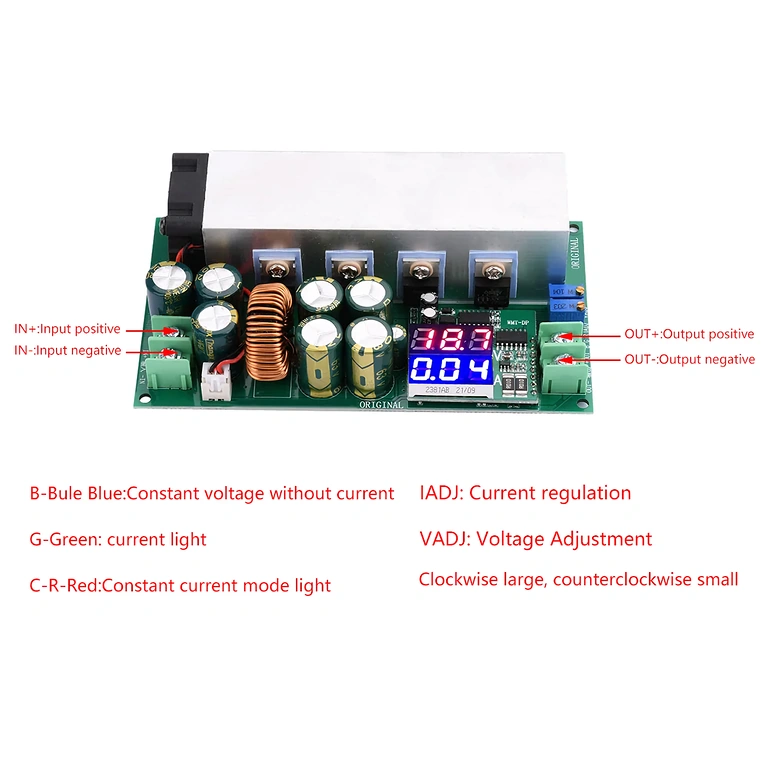

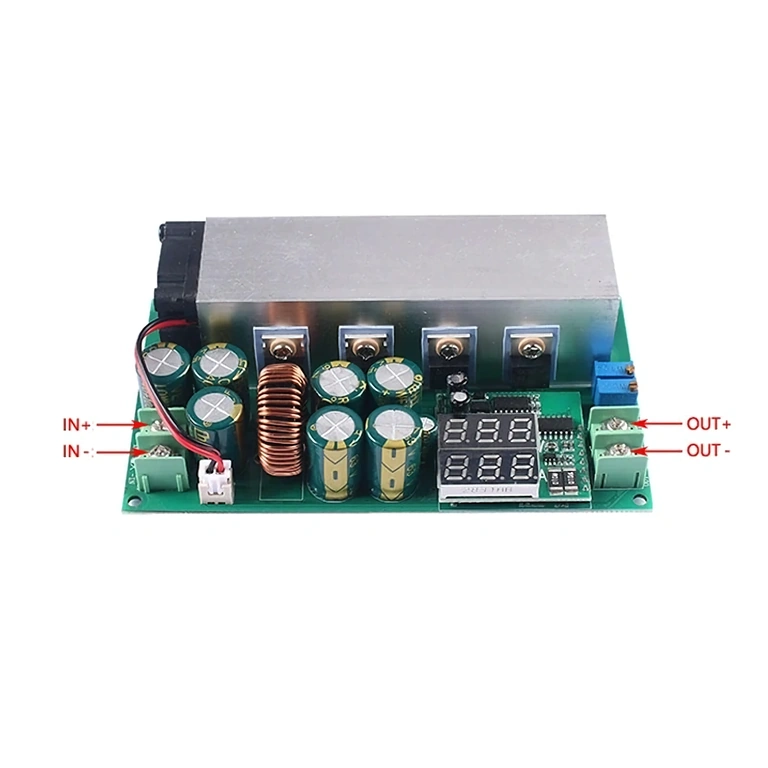

- Свържете захранването към клеми IN+ и IN-, като спазвате поляритета (DC 12V–80V).
- Свържете товара към клеми OUT+ и OUT-.
- Настройте изходното напрежение чрез потенциометъра VADJ — по посока на часовниковата стрелка за увеличаване, обратно за намаляване.
- Настройте ограничението на тока чрез потенциометъра IADJ — по посока на часовниковата стрелка за увеличаване на лимита, обратно за намаляване.
- Следете LED индикаторите: син = CV режим без товар; зелен = активен ток; червен = CC режим.
- При зареждане на батерии: задължително добавете диод на изходната линия, за да предотвратите обратен ток към модула.
Съдържание на пакета
- 1× DC-DC step-down модул 12-80V 20A 600W с цифров дисплей
Често задавани въпроси
Мога ли да използвам 72V батерия като входен източник?
Не. 72V батериите могат да генерират пикови напрежения, които надвишават безопасната граница на модула. Входното напрежение трябва да бъде строго в диапазона 12V–80V.
Какво е максималното изходно напрежение при 60V вход?
48V. Формулата е: максимално изходно напрежение = входно напрежение × 0.8. Прилагайте този коефициент за всяка входна стойност.
Подходящ ли е за зареждане на Li-Ion или LiPo батерии?
Да, CC режимът (постоянен ток) е идеален за фазата на зареждане. Задължително поставете диод на изхода — без него обратният ток от батерията може да повреди модула.
Нуждае ли се от допълнително охлаждане при максимална мощност?
При товари над 400–450W, добавянето на радиатор или вентилатор значително ще удължи живота на компонентите. При постоянна работа на 600W, активното охлаждане е задължително.
