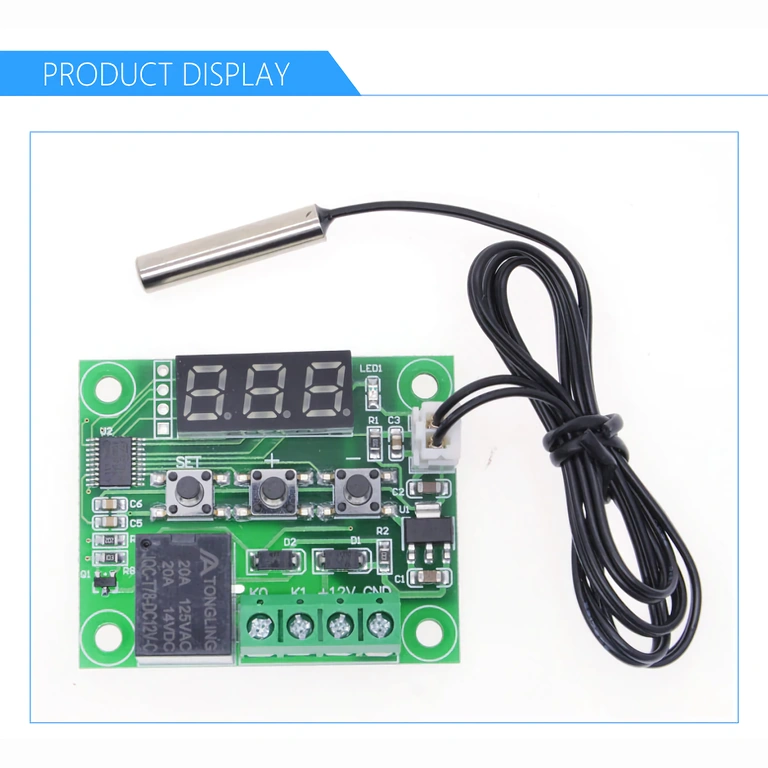

Програмируем дигитален термостат W1209 – автоматичен контрол на температурата от -50°C до +110°C
Нуждаете се от прецизен температурен контрол за вашия инкубатор, аквариум, хладилна система или соларен панел? Без специализиран контролер рискувате прегряване или излишен разход на енергия. Дигиталният термостат W1209 е компактно, надеждно и достъпно решение за автоматизация.
Забележка: При електрически товари, надвишаващи 20A, е силно препоръчително използването на външен контактор, управляван чрез релето на термостата.
Защо да изберете този модел? (Основни предимства):
- Широк температурен диапазон — от -50°C до +110°C, което го прави подходящ както за фризери, така и за отоплителни системи.
- Мощно 20A реле (NO/NC) — позволява директно управление на малки компресори, нагреватели или електромагнитни вентили без нужда от допълнителни схеми.
- Висока резолюция от 0,1°C — осигурява прецизно отчитане и реакция при минимални температурни колебания, което е критично за чувствителни процеси.
- Напълно програмируеми параметри — режими за отопление/охлаждане, регулируем хистерезис, закъснение при старт, калибриране на сензора и аларма за висока температура.
- Ниска консумация (35–65mA) — работи безпроблемно при захранване от батерия или соларен панел.
- Включена NTC сонда — готов за употреба веднага след свързване, без нужда от допълнителни аксесоари.
Детайли и производителност

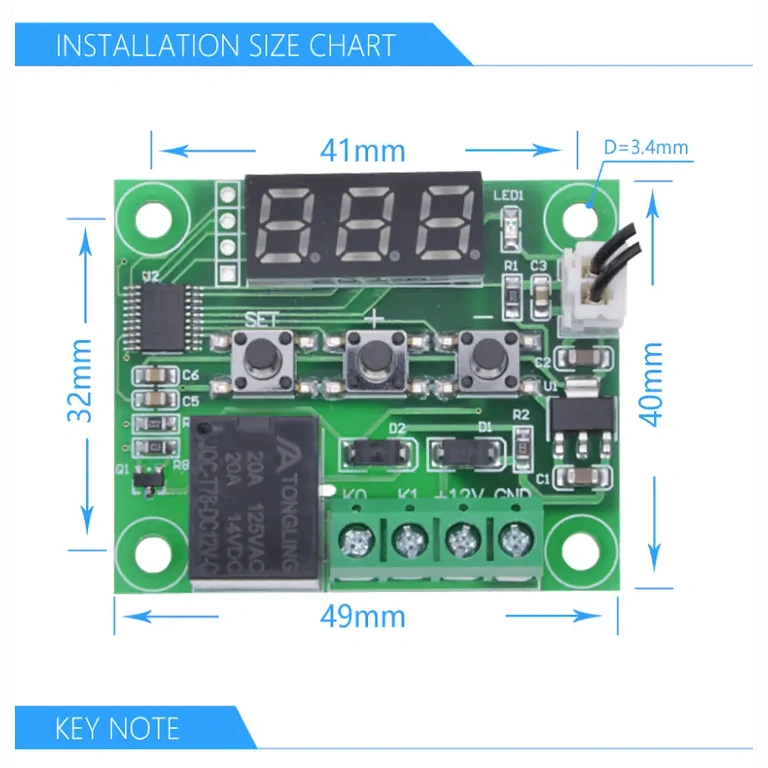

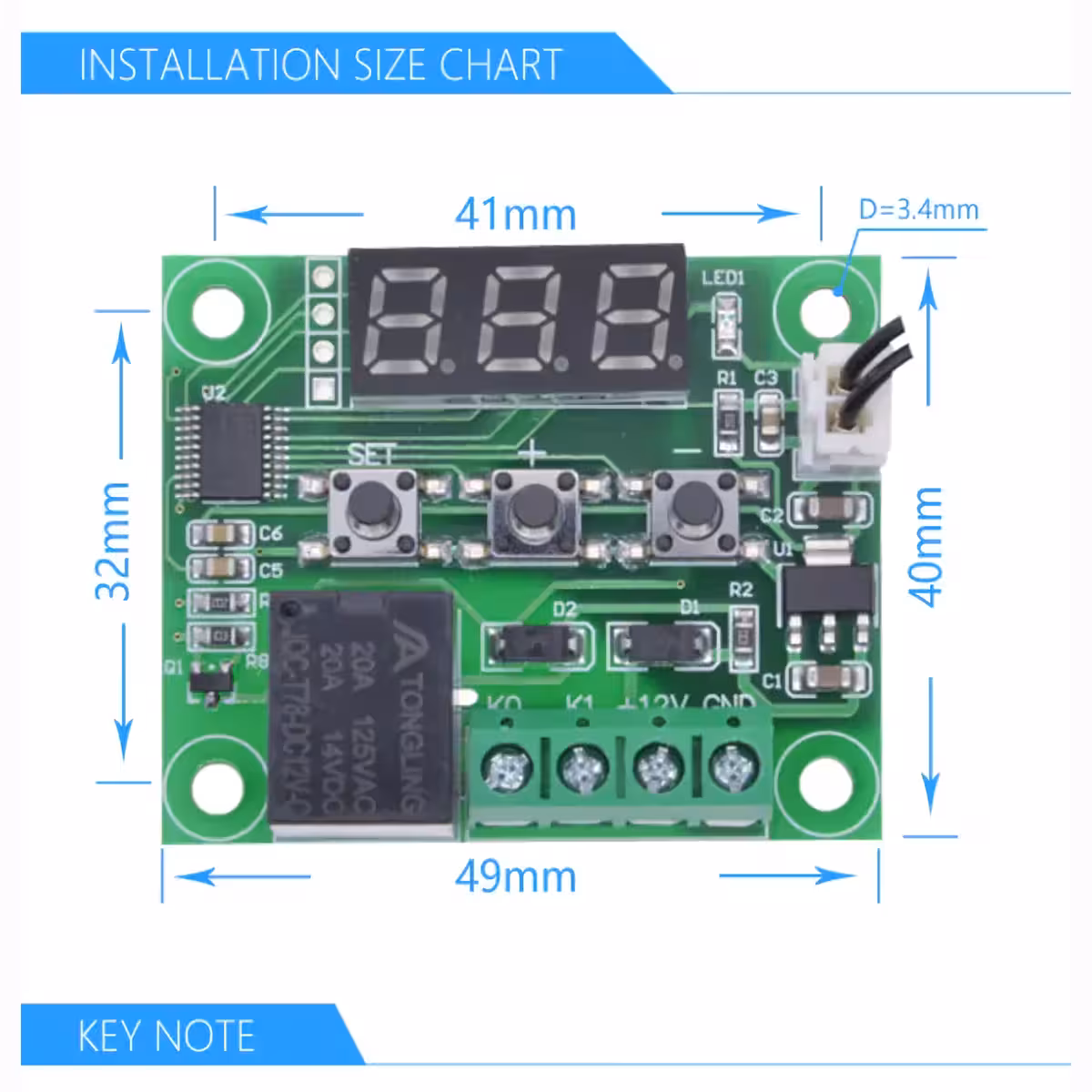

Модулът W1209 обновява данните на всеки 0,5 секунди, осигурявайки бърза реакция на релето при внезапни промени в температурата. Двойното NO/NC реле предлага пълна гъвкавост: можете да използвате директна или инверсна логика според нуждите на вашата система. Ако оригиналната NTC сонда не отговаря на изискванията ви, модулът поддържа и PTC сензори. Компактните размери от 48,5 x 40 мм позволяват лесен монтаж в кутии или електрически табла.
| Параметър | Стойност / Детайл |
|---|---|
| Диапазон на измерване | -50°C до +110°C |
| Съвместими сонди | NTC (включена), PTC |
| Резолюция на дисплея | 0,1°C |
| Точност на измерване | ±0,1°C |
| Точност на хистерезиса | 0,1°C |
| Честота на опресняване | 0,5 секунди |
| Консумация на ток | 35mA – 65mA |
| Дисплей | LED 0,28 инча, 3 цифри |
| Захранващо напрежение | 12V DC |
| Максимален ток на релето | 20A |
| Тип реле | Двойно: Нормално отворен (NO) / Нормално затворен (NC) |
| Работна температура | -10°C до +60°C, влажност 20%–85% |
| Размери на модула | 48,5 x 40 мм |
Инструкции за програмиране и употреба
- Задръжте бутона SET за 5 секунди, за да влезете в менюто с параметри.
- Използвайте бутоните + и – за навигация и потвърдете с SET.
- P0 – Режим на работа: C (охлаждане) / H (отопление) — по подразбиране: C
- P1 – Хистерезис: диапазон 0,1–30°C — по подразбиране: 2
- P2 – Горна граница на температурата: макс. 110°C — по подразбиране: 110
- P3 – Долна граница на температурата: мин. -50°C — по подразбиране: -50
- P4 – Калибриране на сензора: -7°C до +7°C — по подразбиране: 0
- P5 – Закъснение при включване на релето: 0–600 секунди — по подразбиране: 0
- P6 – Аларма за висока температура: 0–110°C — по подразбиране: OFF
- За фабрично нулиране: задръжте едновременно бутоните + и –.
- За най-точни резултати монтирайте сензора с върха нагоре, далеч от директни въздушни течения.

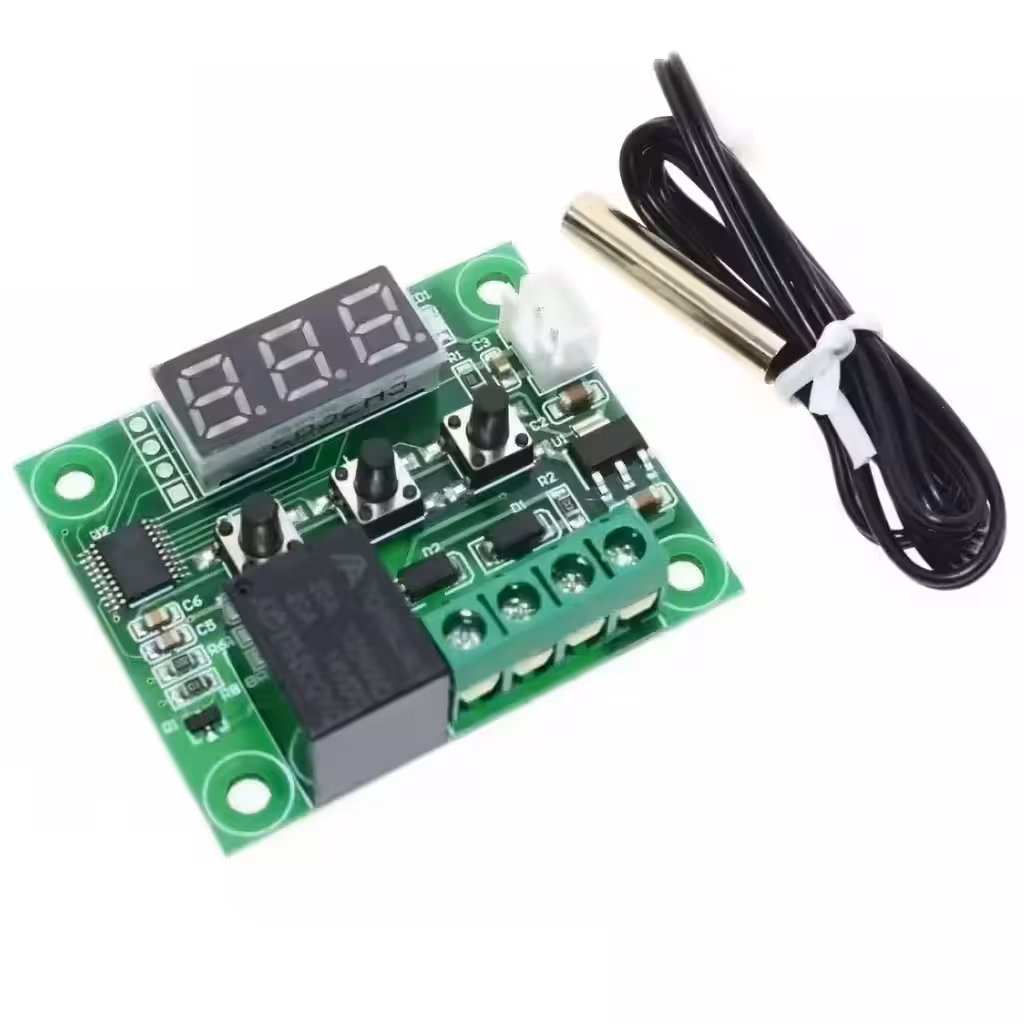

Съдържание на комплекта
- 1x Дигитален термостат W1209
- 1x Температурна сонда NTC
Често задавани въпроси
Какво захранващо напрежение е необходимо за W1209?

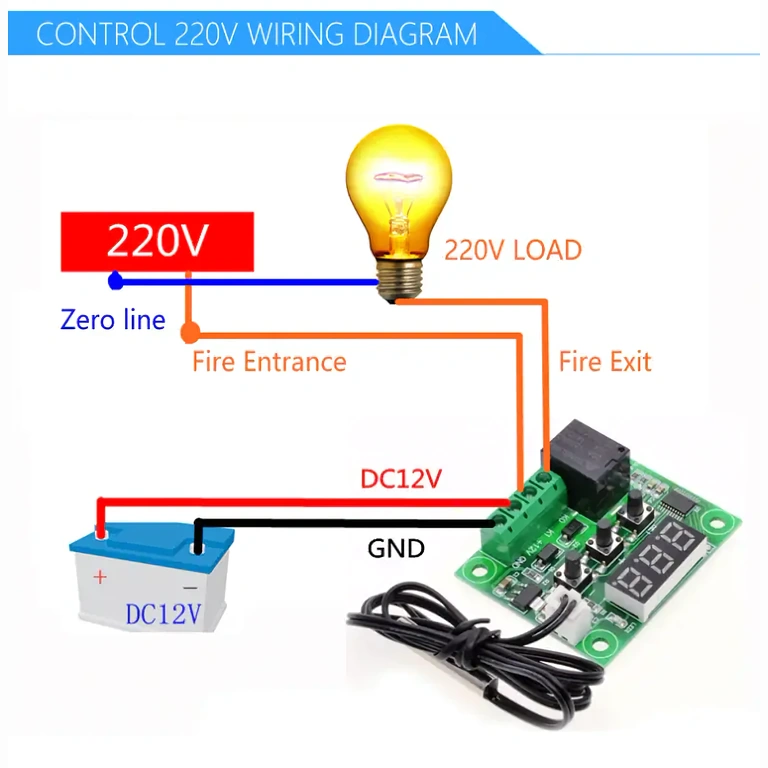

Термостатът работи единствено на 12V DC. За захранване от 220V AC е необходим подходящ адаптер или токоизправител.
Може ли да управлява хладилен компресор или нагревател?
Да. 20A реле позволява директно управление на малки компресори, нагревателни елементи, вентилатори и клапани. При по-големи товари използвайте външен контактор.
Може ли NTC сондата да се замени с по-дълга или друг тип?
Да, модулът поддържа както NTC, така и PTC сонди. Можете да използвате кабел с различна дължина или характеристики без допълнителни модификации.
Как се превключва между режим охлаждане и отопление?
Влезте в менюто (задръжте SET за 5 секунди) и променете параметъра P0: H за отопление, C за охлаждане.
Каква е разликата между NO и NC контактите?
NO (Нормално отворен) контактът се затваря при активиране на релето (използва се за включване на уред при достигане на зададена температура). NC (Нормално затворен) контактът се отваря при активиране (използва се за изключване на уред при достигане на прага).
