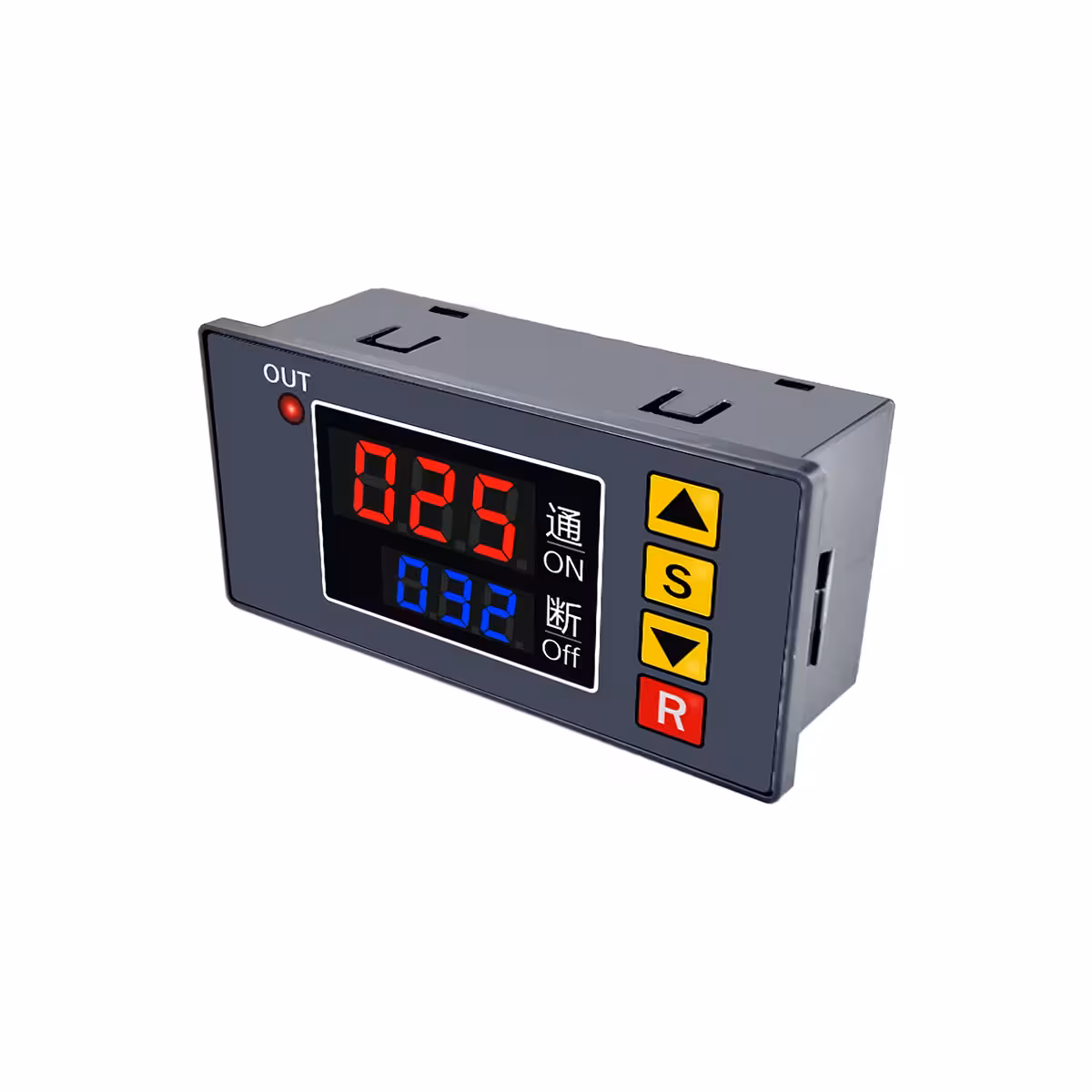

Общо описание на циклично време реле 24V DC
Това циклично време реле 24V DC е програмиран многопосочен таймер, идеален за автоматично управление на електрически устройства като помпи, вентилатори, LED осветление, нагреватели или системи за напояване.
Модулът предлага разширени функции за забавяне при включване, забавяне при изключване и повтаряща се циклична работа, лесен за настройка благодарение на цифровия дисплей и интуитивното меню.
Релето работи на захранващо напрежение 24V DC и позволява настройка от 0 до 999 секунди, минути или часове. Перфектен избор за прости автоматизации, DIY проекти или периодично управление на електрически потребители.
Технически спецификации – Програмиран таймер 24V DC
Модулът предлага разширени функции за забавяне при включване, забавяне при изключване и повтаряща се циклична работа, лесен за настройка благодарение на цифровия дисплей и интуитивното меню.
Релето работи на захранващо напрежение 24V DC и позволява настройка от 0 до 999 секунди, минути или часове. Перфектен избор за прости автоматизации, DIY проекти или периодично управление на електрически потребители.
| Захранващо напрежение: | 24V DC |
| Релейен изход: | 1 канал (нормално отворен контакт, до 10A) |
| Единица време: | Секунди / Минути / Часове (избираема) |
| Регулируем интервал на време: | 0 – 999 с/мин/ч |
| Циклична функция: | Безкрайна верига или 1–999 цикъла |
| Забавяне при включване / изключване: | Поддържа се |
| Активиране: | Автоматично (по подразбиране) или ръчно (бутон R / външен порт) |
| Памет при прекъсване на захранването: | Да (запазва настройките) |

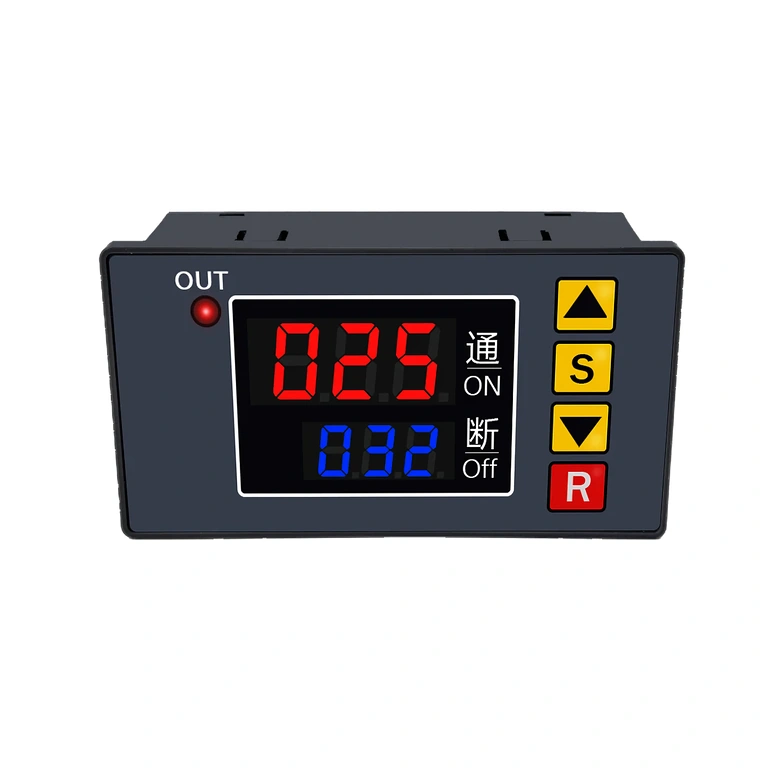

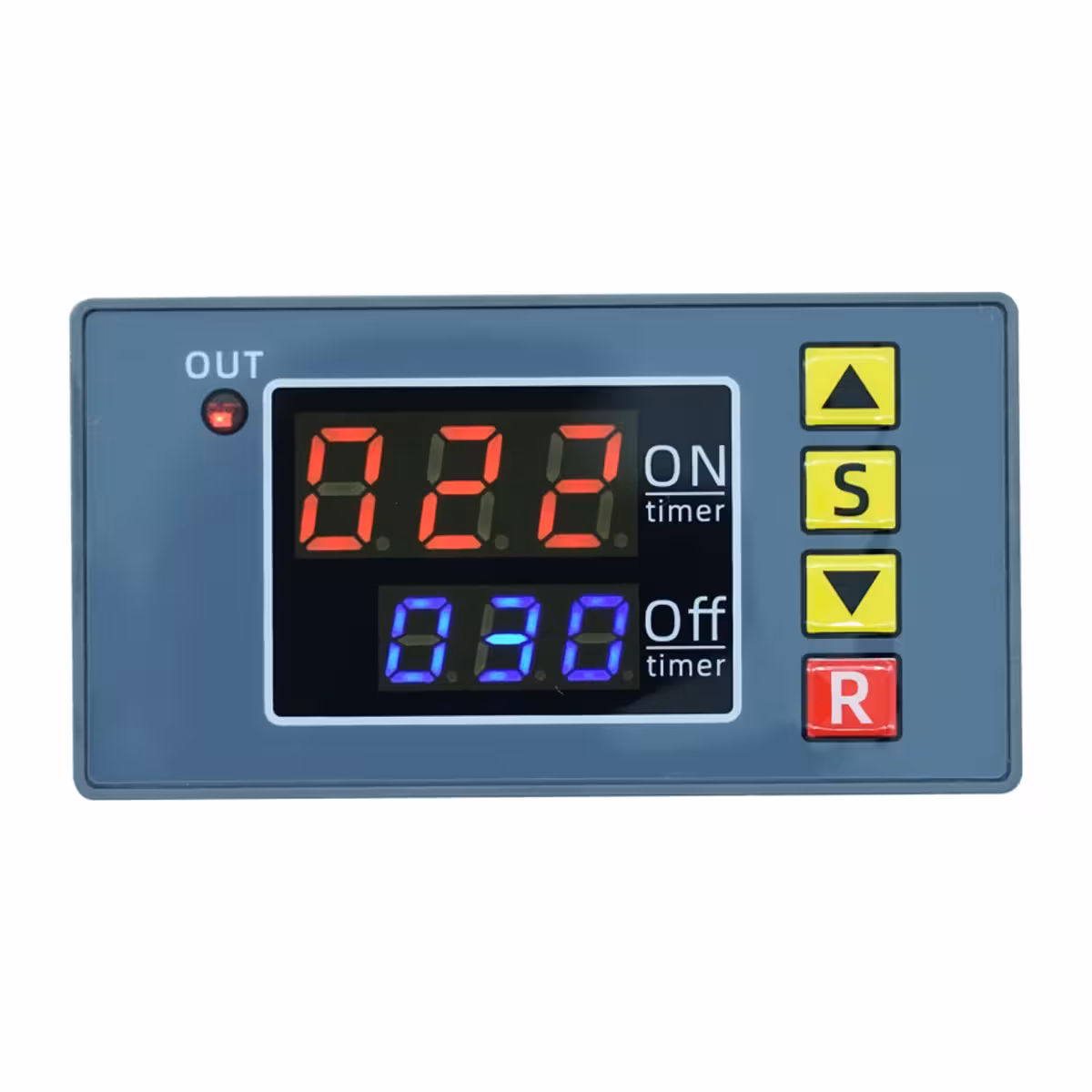

| LED индикатор OUT: | Включено = реле активно, Изключено = неактивно |

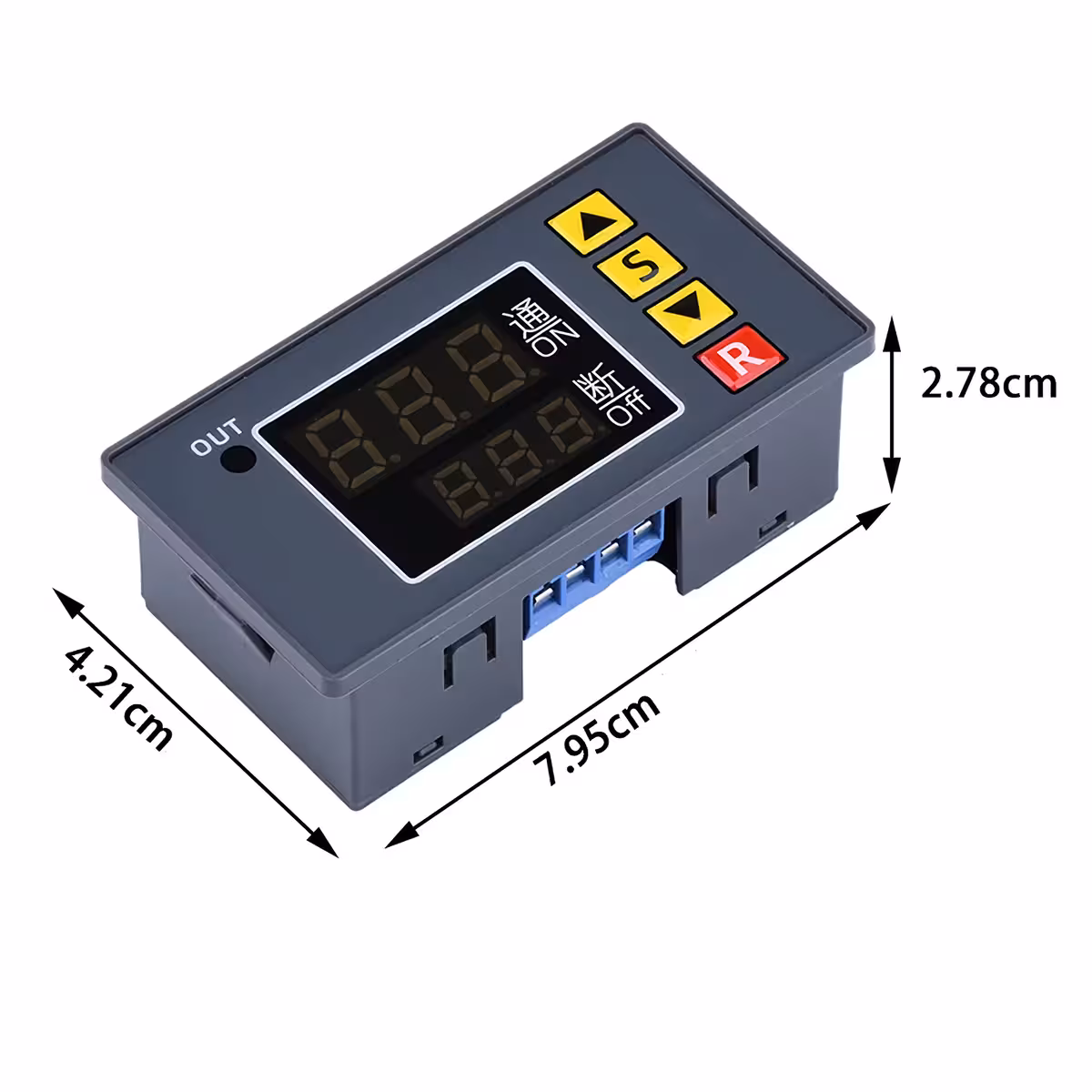

| Размери: | 79.5 × 42.1 × 27.8 мм |
| Монтаж на панел: | 77 × 39.3 мм |
| Порт за външно активиране: | Наличен (XH-2.45-2P, изисква запояване) |
Функции на менюто (кодове P0 – P5)
| Код | Стойност | Значение | По подразбиране |
|---|---|---|---|
| P0 | 0 = секунди 1 = минути 2 = часове |
Единица време за периода на включване (ON) | 0 |
| P1 | 0 = секунди 1 = минути 2 = часове |
Единица време за периода на изключване (OFF) | 0 |
| P2 | ON / OFF | Приоритет на включване или изключване в цикъла на таймера | ON |
| P3 | OFF = безкрайно N (1–999) = брой цикли |
Брой цикли включване/изключване | OFF |
| P4 | ON / OFF | ON = автоматично активиране OFF = ръчно активиране |
ON |
| P5 | ON / OFF | Заключване / отключване на бутоните | OFF |

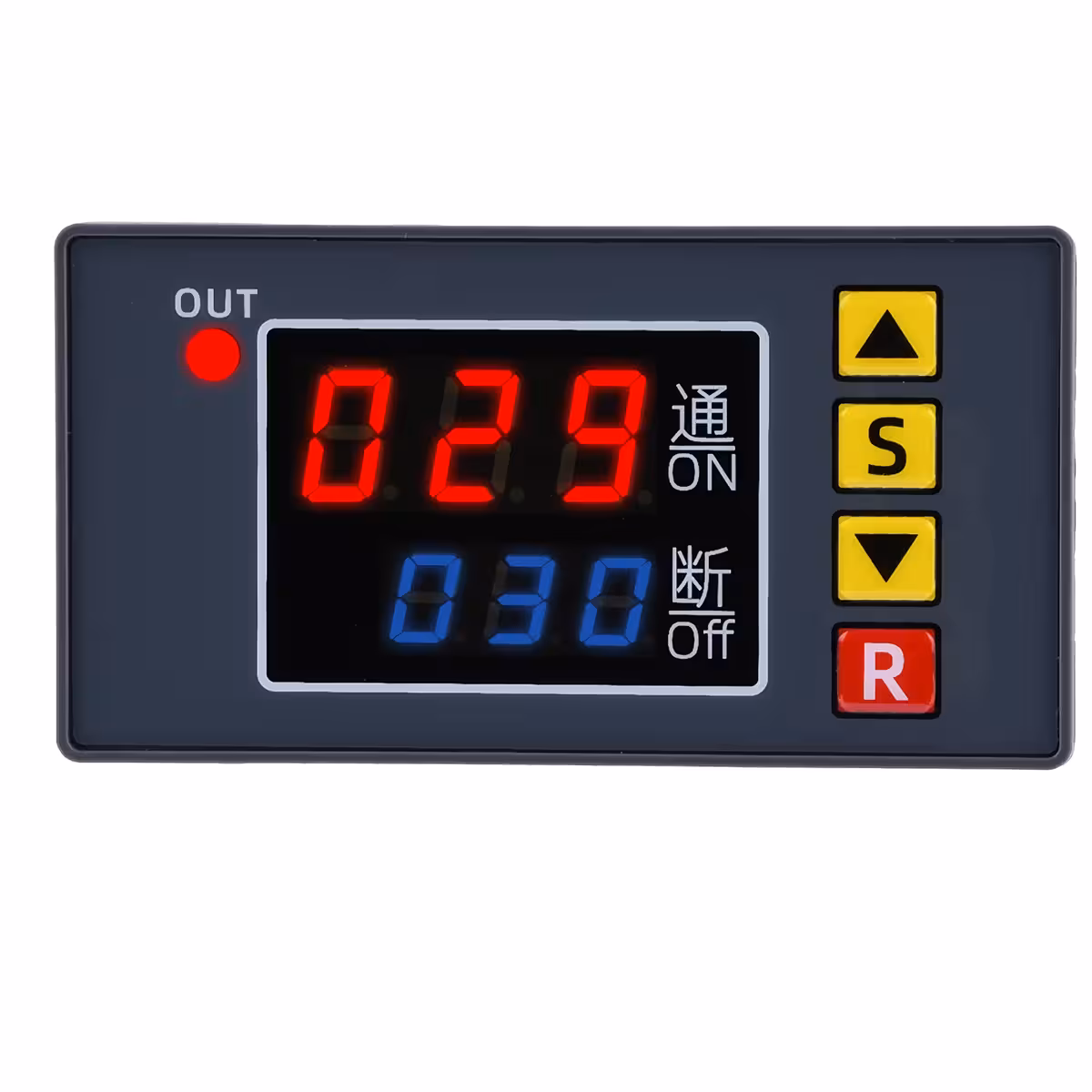

Ръководство за настройка стъпка по стъпка

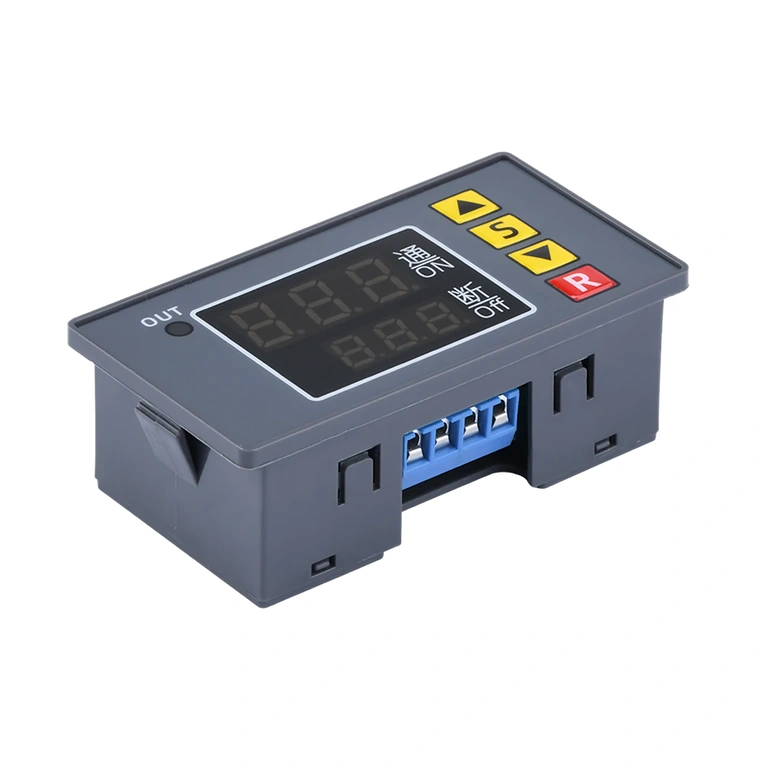

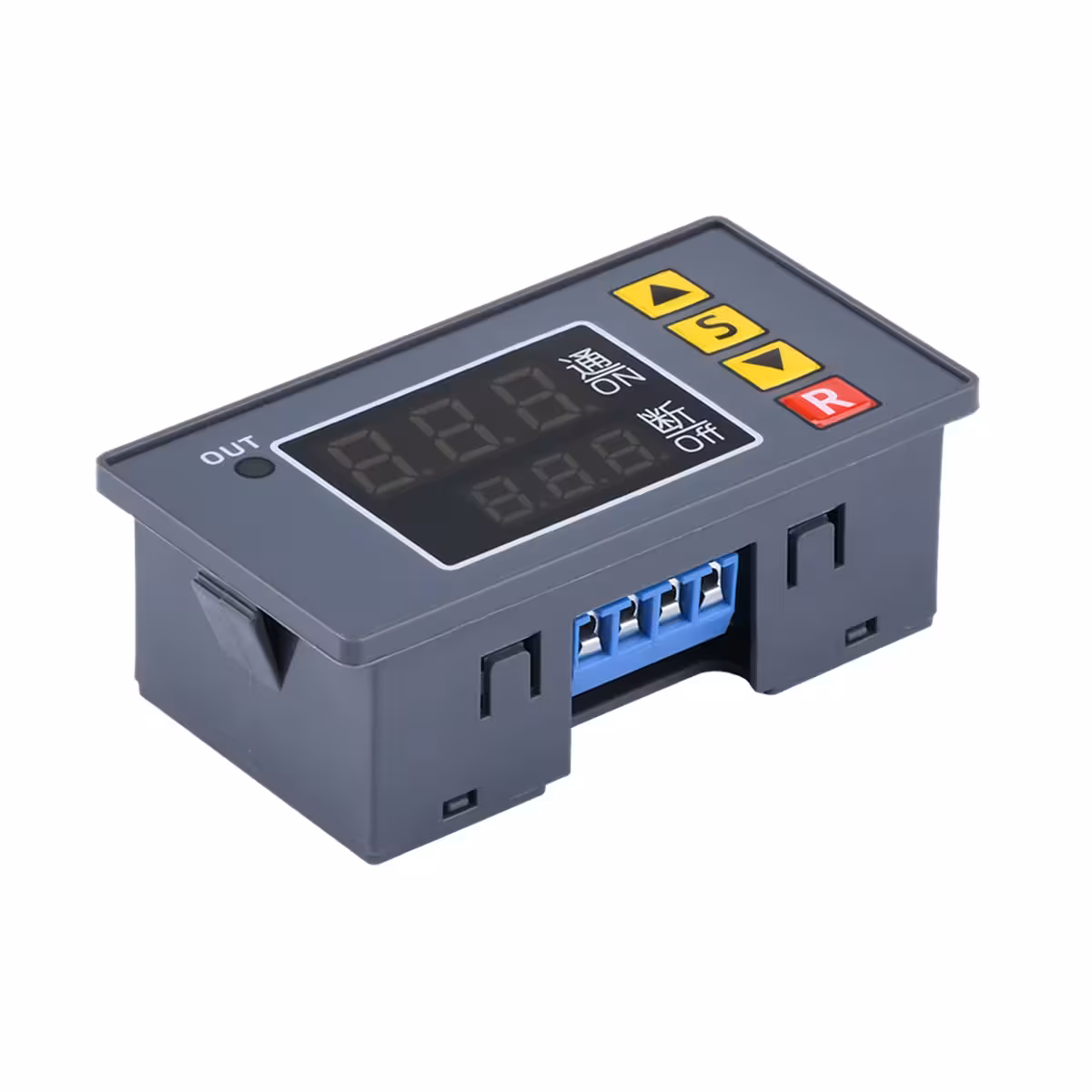

- Задръжте бутон „S“ за 6 секунди, за да влезете в програмното меню.
- Натиснете кратко „S“, за да навигирате между кодовете P0–P5.
- Използвайте „▲“ и „▼“ за промяна на стойностите на всеки параметър.
- Двоен клик върху „S“ за задаване на времето за включване (ON) и след това за изключване (OFF).
- Ако не се натисне никакъв бутон в продължение на 6 секунди, настройките се запазват автоматично.
- В автоматичен режим (P4=ON), цикълът започва при подаване на захранване.
- В ръчен режим (P4=OFF), натиснете бутон „R“, за да стартирате цикъла.
Примери за употреба
- Повтарящ се цикъл: ON = 10 секунди, OFF = 5 секунди → се повтаря непрекъснато (P3=OFF).
- Забавяне при включване: ON = 0, OFF = 10 секунди → устройството се активира след 10 секунди.
- Забавяне при изключване: ON = 10 секунди, OFF = 0 → поддържа изхода активен 10 секунди след изключване.
Свързване на външен порт
- Повтарящ се цикъл: ON = 10 секунди, OFF = 5 секунди → се повтаря непрекъснато (P3=OFF).
- Забавяне при включване: ON = 0, OFF = 10 секунди → устройството се активира след 10 секунди.
- Забавяне при изключване: ON = 10 секунди, OFF = 0 → поддържа изхода активен 10 секунди след изключване.
Свързване на външен порт

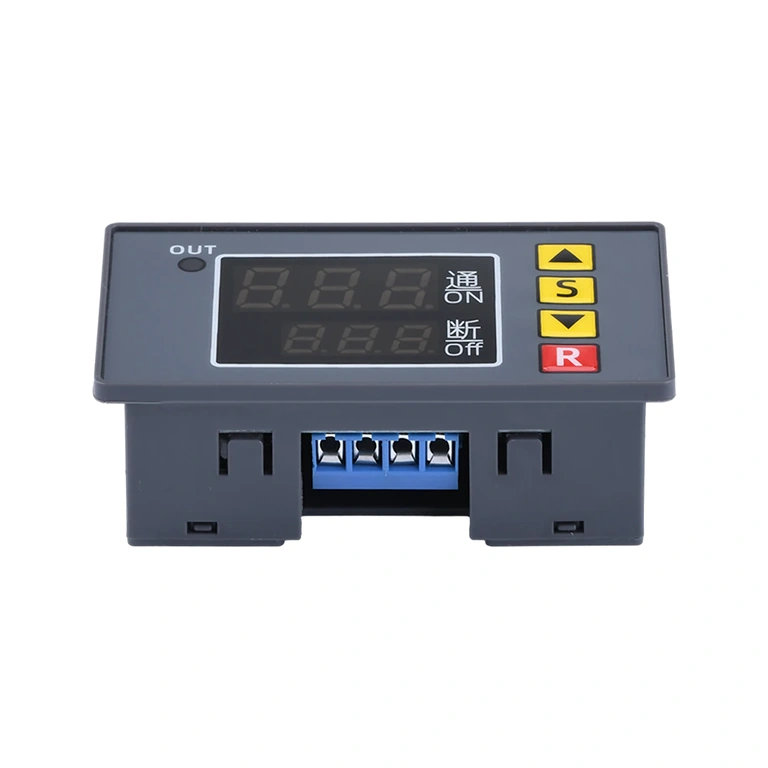

За външно активиране може да се запои конектор XH-2.45-2P или директно да се свържат проводници към предназначените пинове на платката.
Могат да се добавят бутони, сензори или други устройства за тригери за допълнително управление.

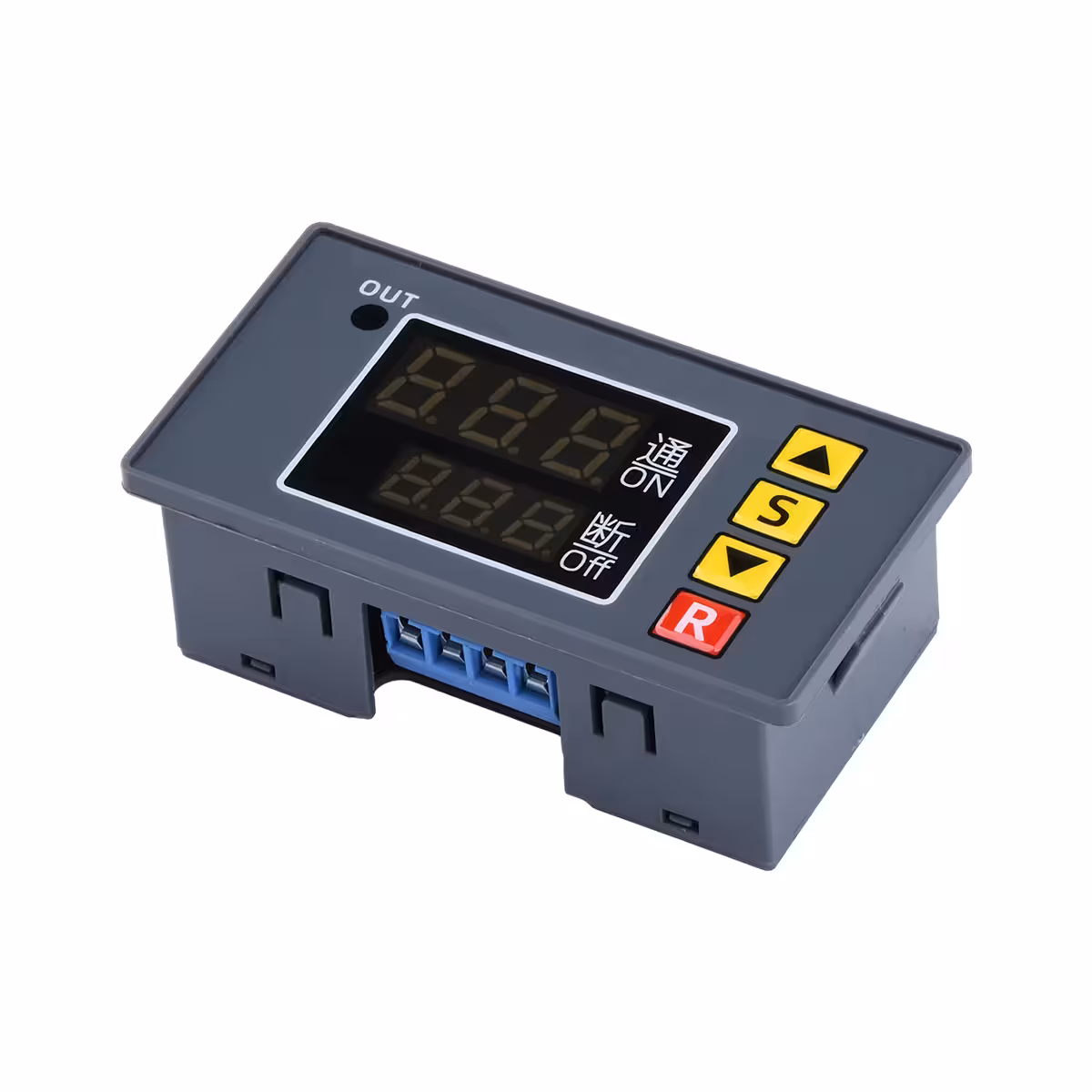

Съдържание на пакета
- 1× Модул Циклично време реле 24V DC
