Дигитален тахометър с NPN Хол сензор – прецизно измерване на оборотите за трактор, комбайн или струг, без сложен монтаж
Знаете, че двигателят работи неравномерно, но нямате начин да проверите оборотите точно. Без ясно отчитане, настройките се правят „на око“, което води до излишно износване и загуба на време. Дигиталният LED тахометър с NPN Хол сензор ви показва в реално време оборотите в минута на вала, с висока точност от ±2 RPM при скорост под 5000 RPM.
Забележка: Комплектът включва тахометъра, NPN Хол сензора и магнит с размери 10×2 мм. Не е необходимо да купувате нищо допълнително за монтажа.
Защо да изберете този модел? (Основни предимства):
- Ярък син LED дисплей — цифри с размер 0,56 инча, които се виждат ясно дори при директна слънчева светлина в кабината на трактора или в силно осветена работилница.
- Висока честота на опресняване (над 3 пъти в секунда) — виждате реалните обороти в момента, което е критично при регулиране на газта или следене на натоварването на двигателя.
- Универсално захранване 12V и 24V — един и същ уред работи както на леки трактори (12V), така и на тежка земеделска техника (24V), без нужда от допълнителни адаптери.
- Висока точност ±2 RPM под 5000 RPM — при стандартните 540 RPM на силоотводния вал (PTO), грешката е минимална, което гарантира прецизна настройка.
- Безконтактен сензор — магнитът се монтира на вала, а сензорът се фиксира на разстояние 1–10 мм. Липсата на триене гарантира дълъг живот без износване.
- Стандартен монтажен отвор 76×39 мм — пасва идеално на повечето табла и конзоли, без да се налагат сложни модификации по корпуса.
Технически детайли и производителност
В основата на този тахометър е дигитален LED модул със сини цифри и честота на реакция от 100 Hz, което му позволява да следи бързи промени в оборотите без видимо забавяне. Диапазонът от 5 до 9999 RPM го прави подходящ както за бавнооборотни валове на селскостопански машини, така и за високооборотни електромотори.
NPN Хол сензорът засича преминаването на магнита без физически контакт, на разстояние между 1 и 10 мм. Кабелът с дължина 1 метър осигурява гъвкавост при монтажа, а работната температура от –10°C до +60°C гарантира надеждна работа както през зимата на полето, така и в горещи помещения.
| Параметър | Стойност / Детайл |
|---|---|
| Тип дисплей | Син LED, 0,56 инча |
| Захранващо напрежение | DC 8V – 24V (съвместим с 12V и 24V) |
| Диапазон на измерване | 5 – 9999 RPM |
| Точност | ±2 RPM под 5000 RPM / ±3 RPM над 5000 RPM |
| Честота на опресняване | >3 пъти / секунда |
| Честота на реакция | 100 Hz |

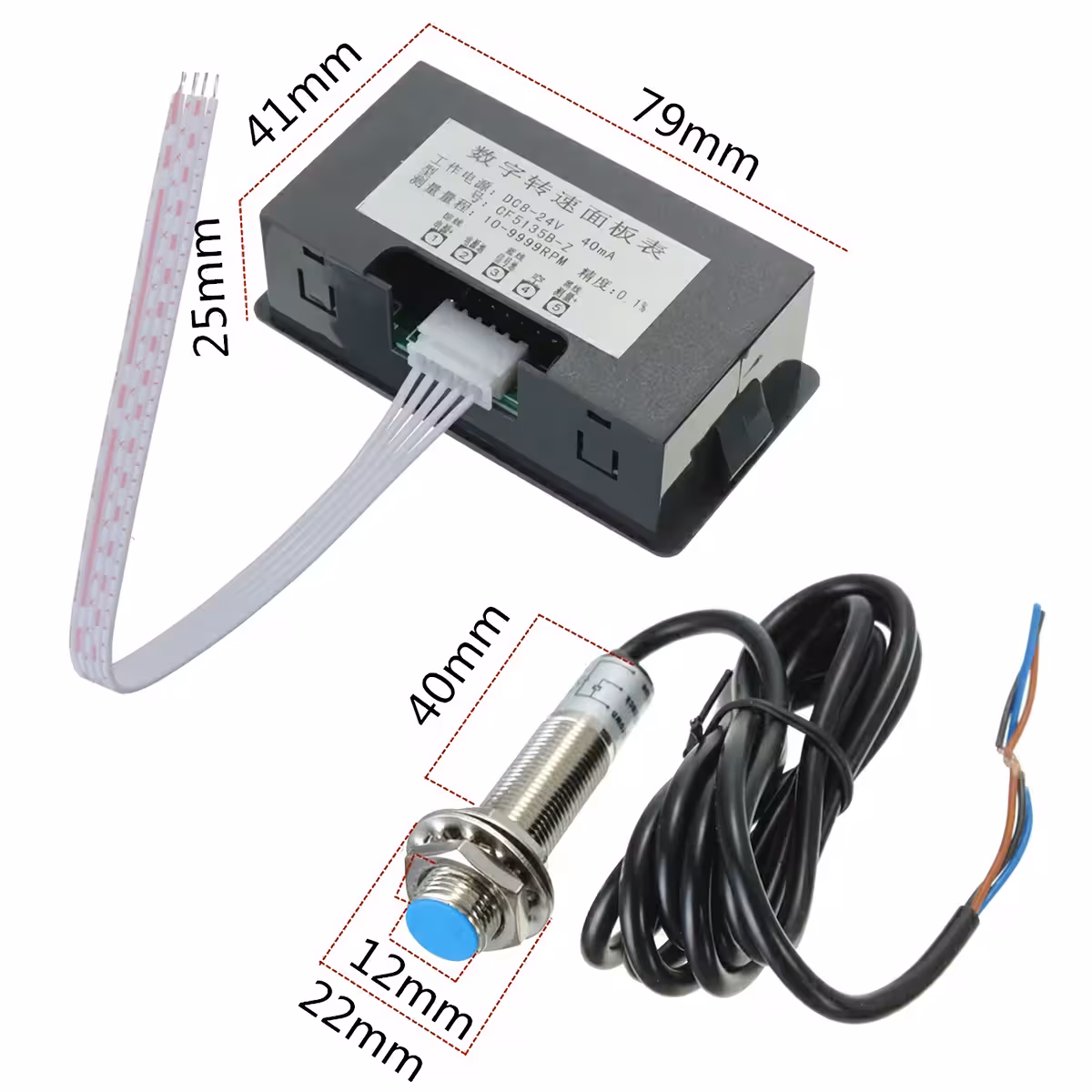

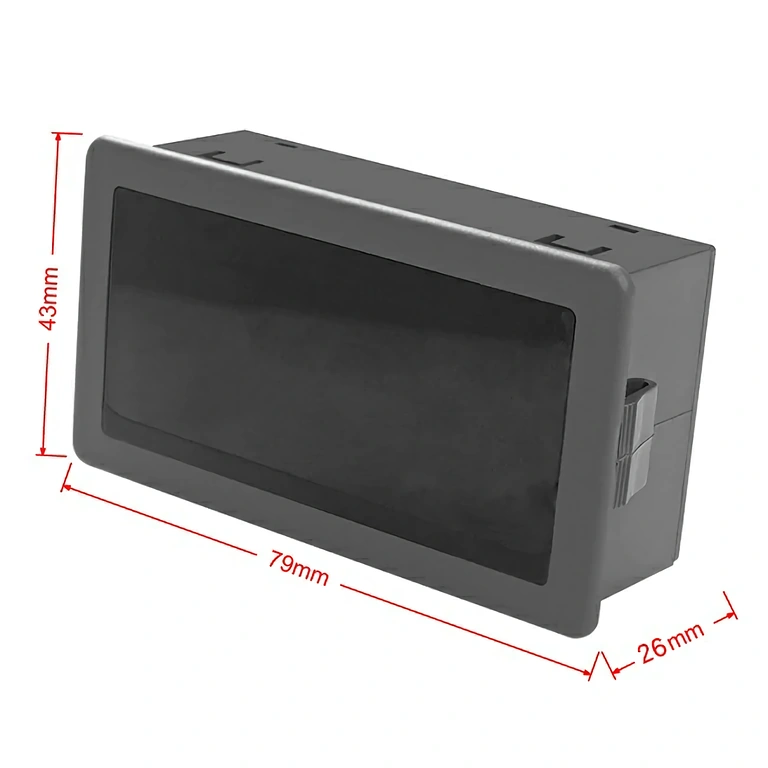

| Размери на устройството | 79 × 42 × 25 мм |
| Монтажен отвор | 76 × 39 мм |
| Тип сензор | NPN Хол сензор с магнитно засичане |
| Работно разстояние | 1 мм – 10 мм |
| Изходен ток на сензора | 20 mA |
| Работна температура | –10°C до +60°C |
| Размери на сензора | 60 × 10 мм, кабел 1 м |
| Включен магнит | 10 × 2 мм |
Инструкции за монтаж и употреба
- Монтирайте магнита (10×2 мм) върху въртящия се елемент (вал, маховик или ролка) с помощта на епоксидно лепило или механична скоба.
- Фиксирайте NPN Хол сензора върху неподвижна част, на разстояние 1–10 мм от магнита (препоръчително 3–5 мм за оптимална стабилност).

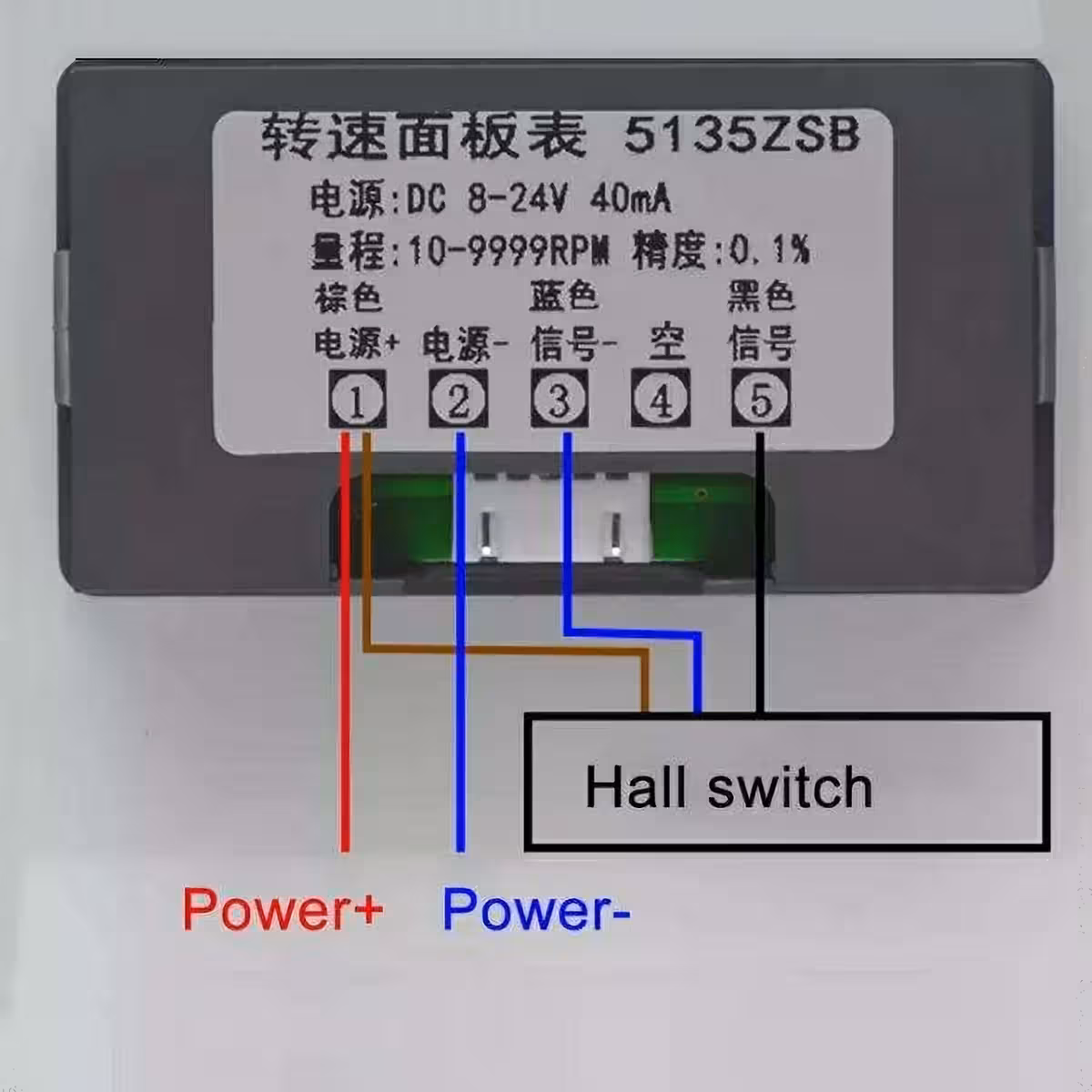

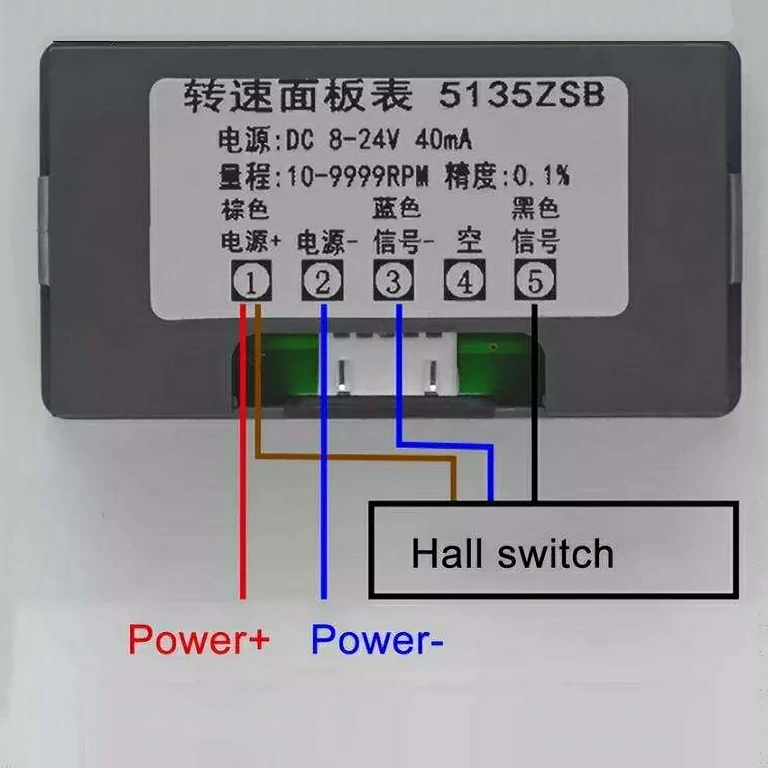

- Свързване на тахометъра: червен кабел към (+) DC 8V–24V, черен към маса (–), жълт/сигнален към изхода на сензора.
- Свързване на Хол сензора: кафяв кабел към (+) захранване, син към маса (–), черен към сигналния вход на тахометъра.
- Пускане в експлоатация — дисплеят ще светне и ще започне да отчита оборотите веднага щом магнитът премине покрай сензора.
- Калибриране (ако е необходимо): ако на вала има повече от един магнит, настройте броя на импулсите според вашата конфигурация.

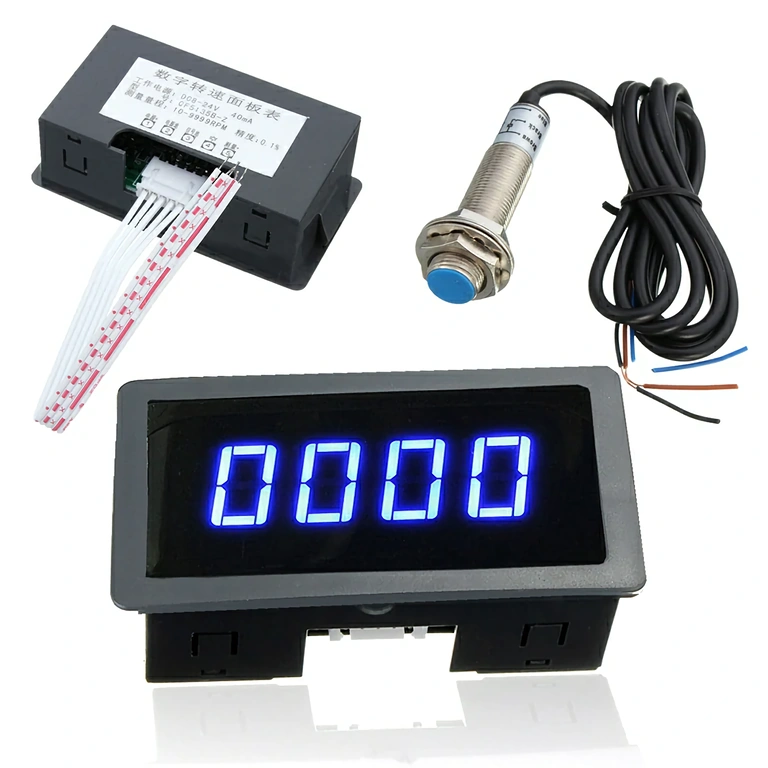

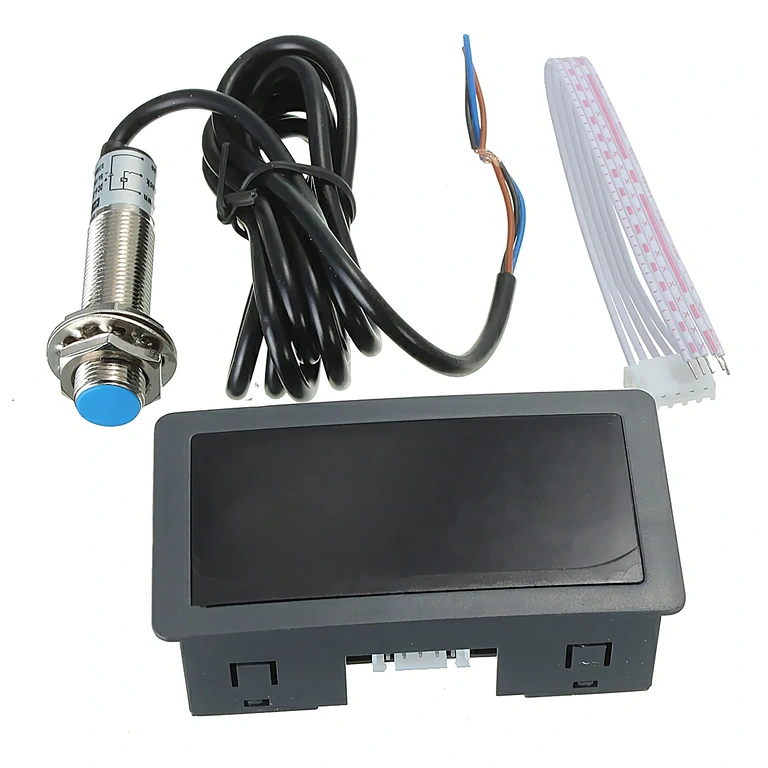

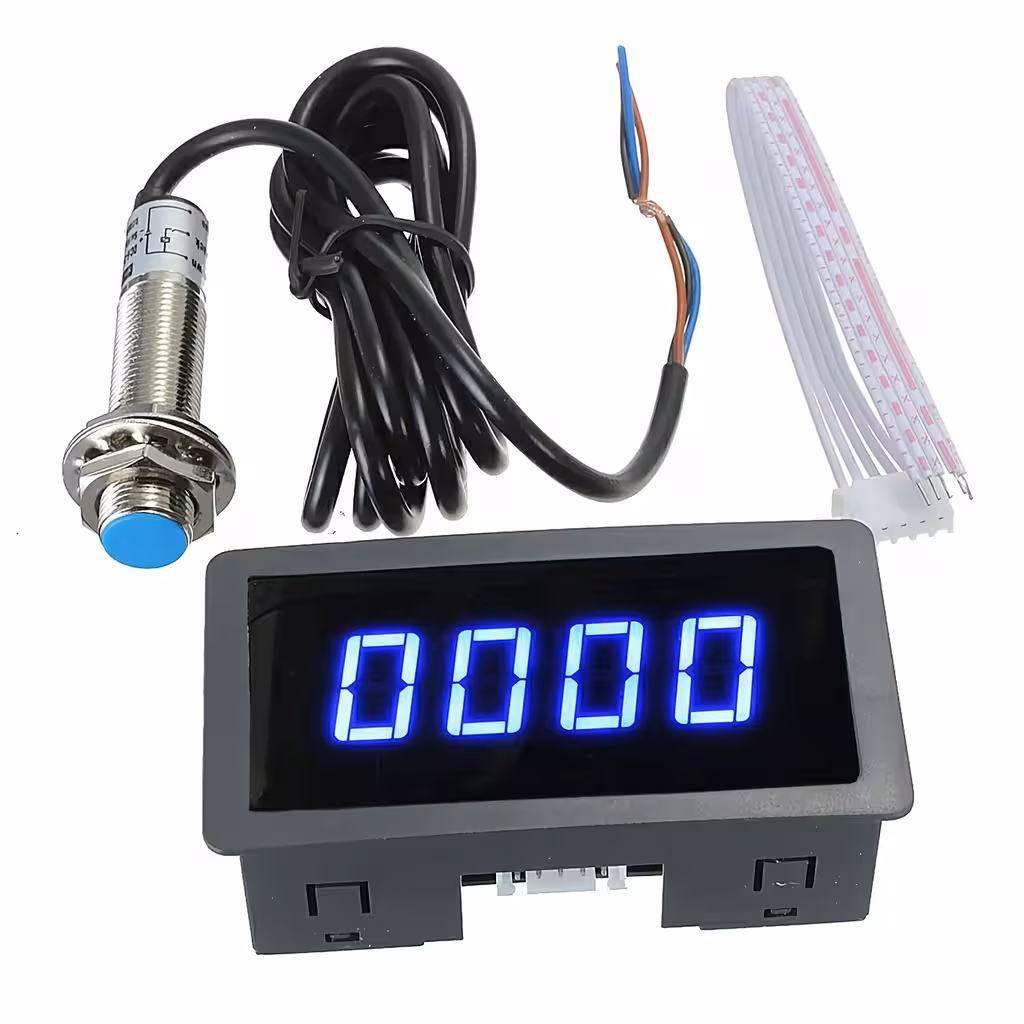

Съдържание на комплекта
- 1 x Дигитален LED тахометър (79×42×25 мм)
- 1 x NPN Хол сензор (60×10 мм, кабел 1 м)
- 1 x Магнит (10×2 мм)
Често задавани въпроси
Работи ли на машини с 24V електрическа система?
Да. Тахометърът поддържа напрежение от 8V до 24V DC, което го прави подходящ както за 12V трактори, така и за 24V комбайни и тежка техника.
Трябва ли да купувам сензора или магнита отделно?
Не. Всичко необходимо за монтажа е включено в комплекта.
Колко е точен при 540 RPM (стандарт за силоотводен вал)?
При обороти под 5000 RPM точността е ±2 RPM. При 540 RPM грешката е едва 2 оборота в минута, което е напълно достатъчно за прецизен контрол.
Може ли да се монтира на струг или компресор?
Да, уредът е универсален и може да се използва за всякакви въртящи се механизми с обороти от 5 до 9999 RPM – стругове, фрези, електромотори, генератори и др.
