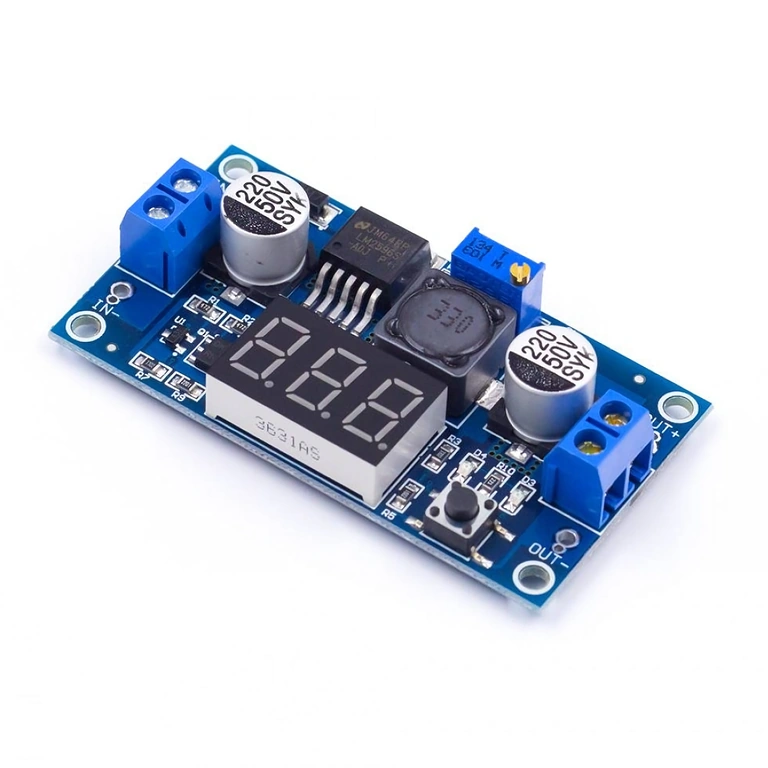

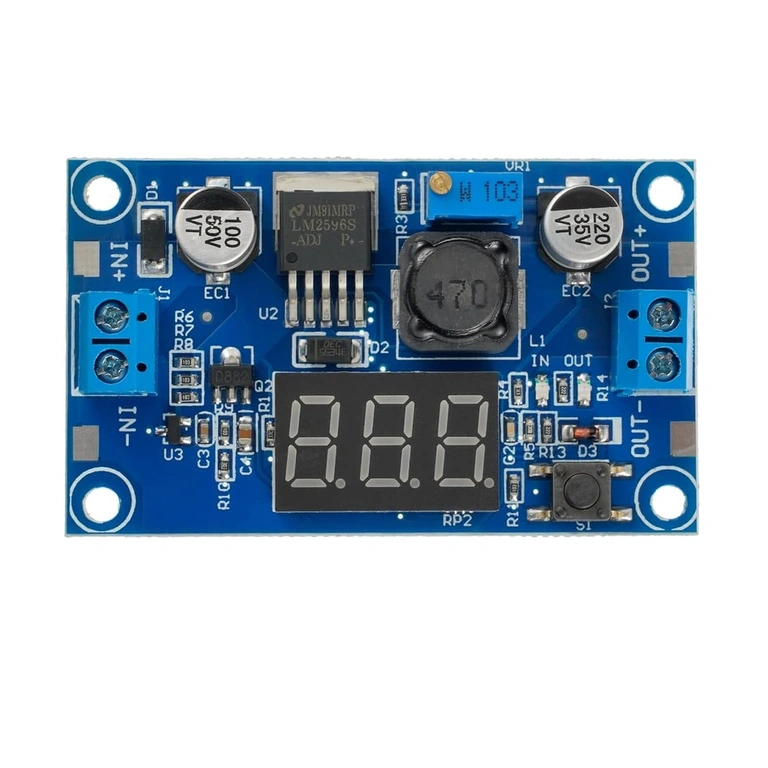

DC-DC Step-Down конвертор LM2596 с LED дисплей – прецизна настройка без мултицет и до 92% ефективност
Работите по проект, захранван от батерия или адаптер с твърде високо напрежение? Класическите линейни регулатори решават проблема, но превръщат излишното напрежение в топлина – което води до загуба на енергия и нестабилност. LM2596 step-down конверторът работи по различен начин: намалява напрежението ефективно, показва стойностите в реално време и се вписва лесно във всеки компактен монтаж.
Забележка: Този модул работи изключително в step-down (понижаващ) режим. Входното напрежение трябва да бъде с поне 1.5V по-високо от желаното изходно напрежение за правилна работа.
Защо да изберете този модел? (Основни предимства):
- LED дисплей с автокалибриране — показва едновременно входното и изходното напрежение; не се нуждаете от мултицет при настройка
- Ефективност до 92% — в сравнение с ~50% при линеен регулатор като LM7805, губите почти двойно по-малко енергия под формата на топлина
- Максимален ток 3A — захранва Arduino, ESP32, LED ленти и малки DC мотори от един източник
- Фина настройка чрез многооборотен потенциометър — регулирате напрежението с прецизност до десети от волта, без резки скокове
- Защита от късо съединение и прегряване — свързаните вериги остават защитени дори при грешка в окабеляването
- Твърди кондензатори върху здрава платка — устойчиви на интензивна употреба и температурни колебания

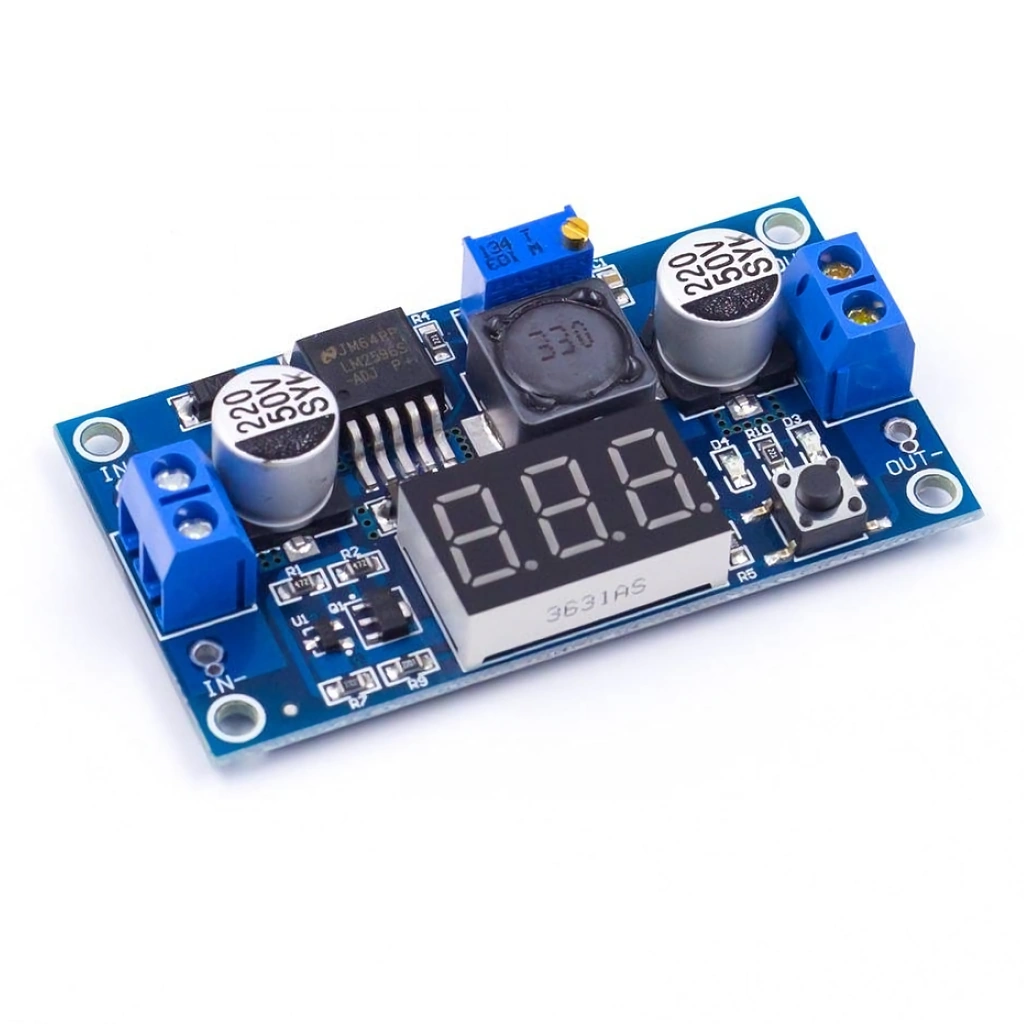

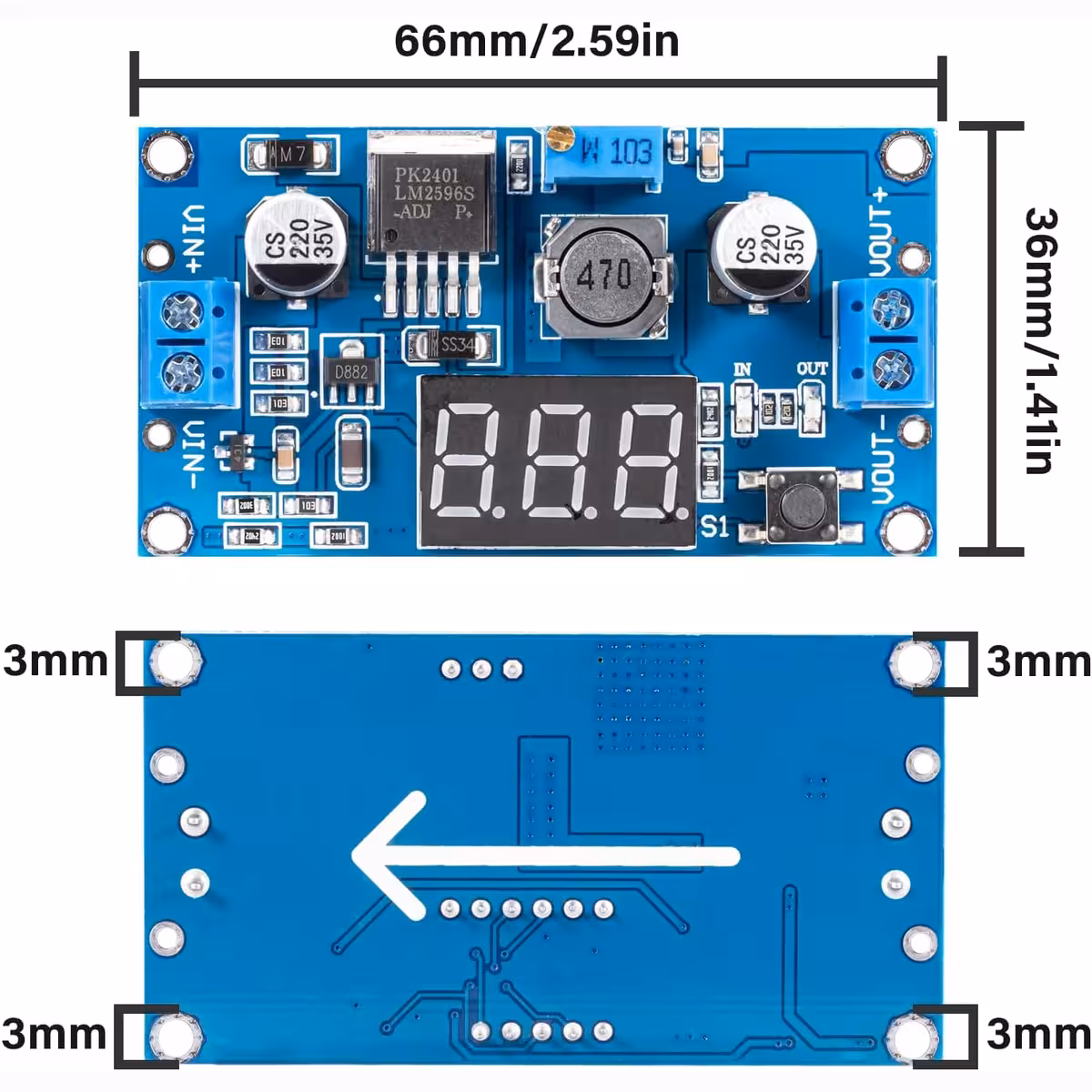

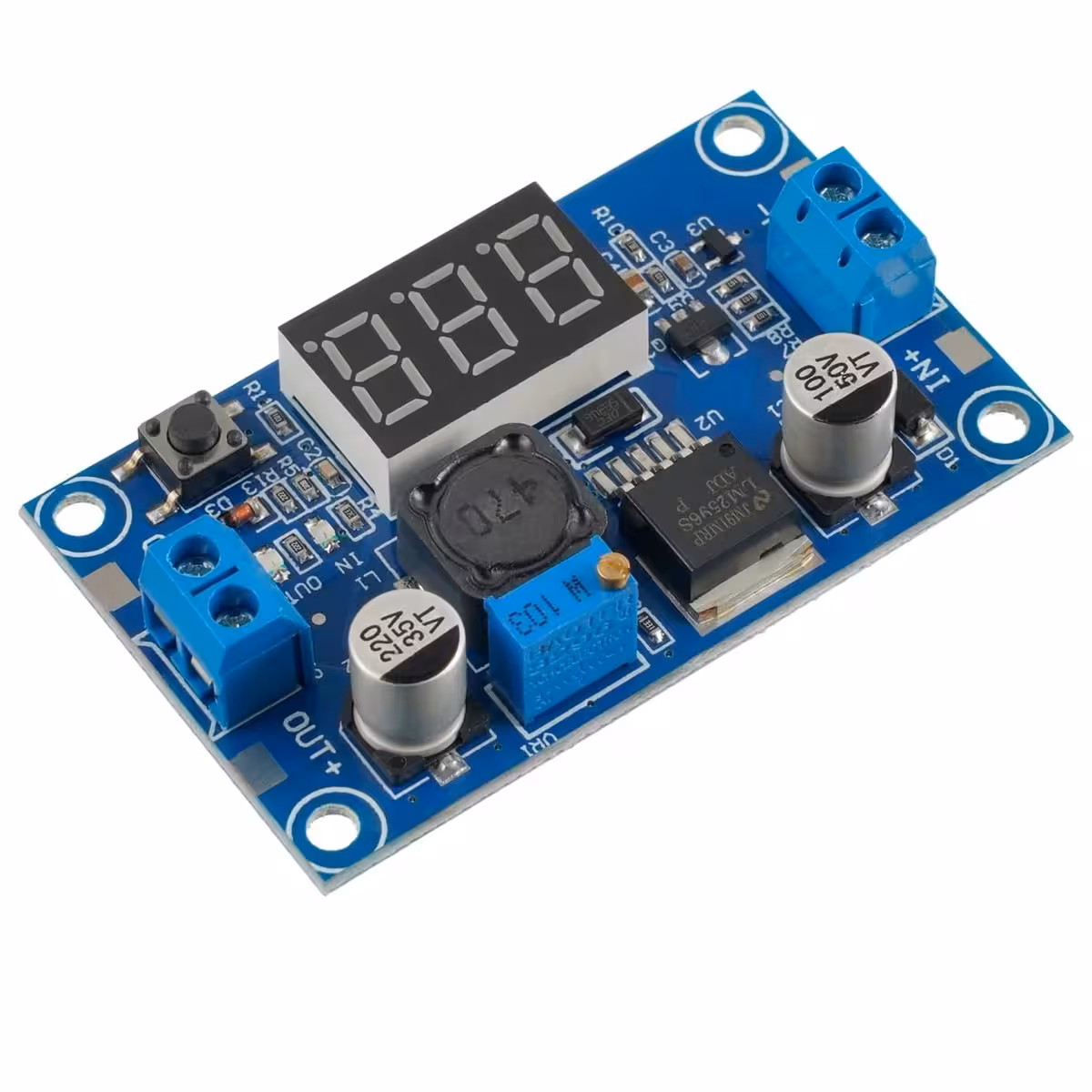

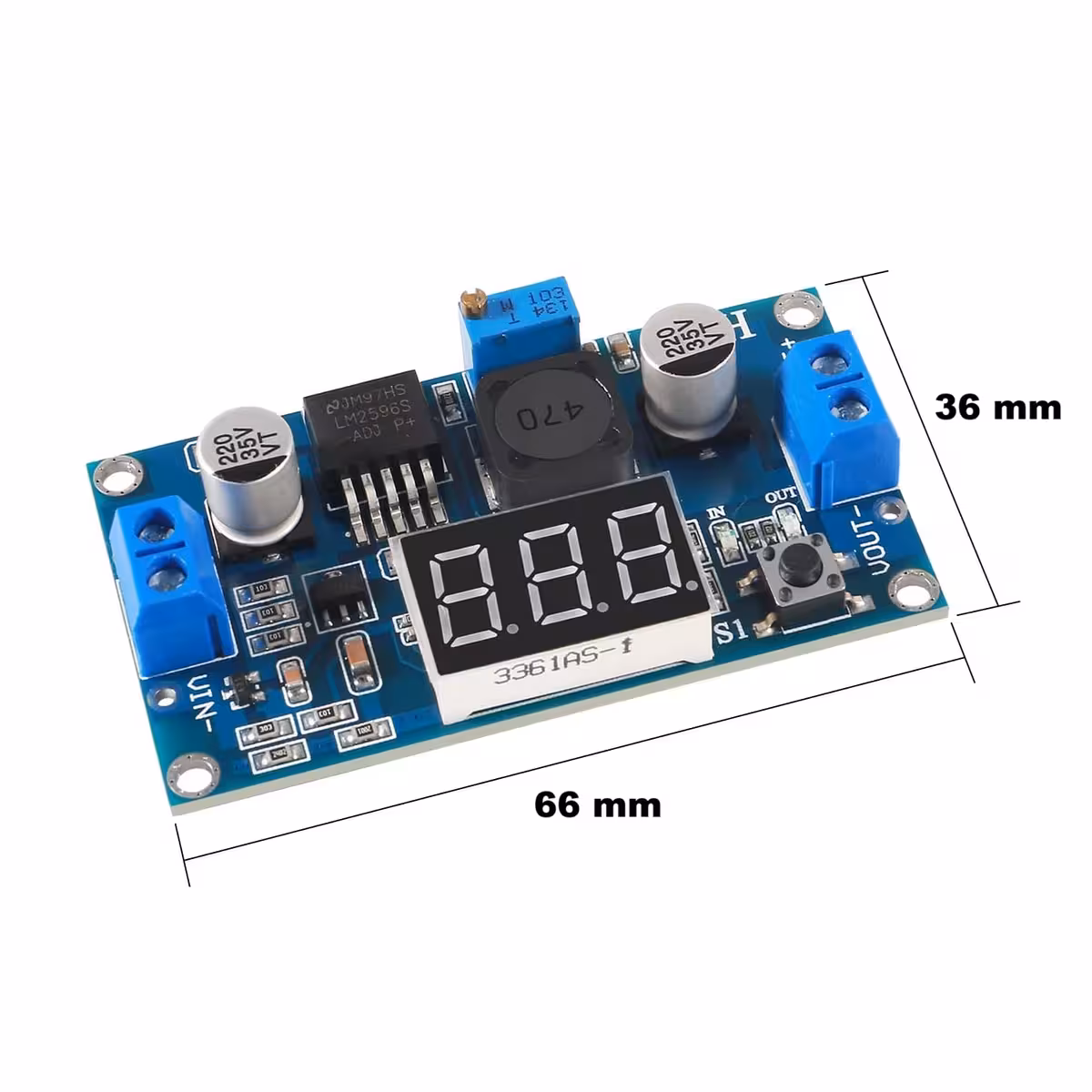

- Компактен размер 66×36×11 мм — подходящ за всяка кутия за проекти, breadboard или монтажен панел
Детайли и производителност
Интегралната схема LM2596 работи на честота на превключване от 150 kHz – достатъчно висока, за да поддържа пулсациите на изходното напрежение на минимално ниво, без нужда от обемни филтриращи компоненти. За разлика от линейния регулатор, който разсейва разликата в напрежението като топлинна загуба, импулсният конвертор я преобразува в полезен ток, поддържайки температурата на модула ниска дори при товари от 2A.
Многооборотният потенциометър позволява прецизна настройка между 1.25V и 37V, а LED дисплеят с автокалибриране потвърждава зададената стойност без нужда от допълнителна апаратура. Модулът е тестван и препоръчан за захранване на платки Arduino Uno / Mega / Nano, ESP8266 / ESP32 модули, Raspberry Pi, драйвери за RGB LED ленти и маломощни DC моторни контролери.
| Параметър | Стойност / Детайл |
|---|---|
| Регулаторен чип | LM2596 |
| Входно напрежение | 4V – 40V DC |
| Изходно напрежение | 1.25V – 37V DC (регулируемо) |
| Максимален изходен ток | 3A (препоръчително ≤2.5A продължително) |
| Ефективност на преобразуване | до 92% |
| Честота на превключване | 150 kHz |
| Минимална разлика вход-изход | ≥1.5V |
| Дисплей | Двоен LED с автокалибриране (входно и изходно напрежение) |
| Регулиране на напрежението | Многооборотен потенциометър |
| Вградени защити | Късо съединение, прегряване |
| Тип кондензатори | Твърди (solid capacitors) |
| Размери на модула | 66 × 36 × 11 мм |
| Режим на работа | Само Step-Down (buck) |
Съдържание на пакета
- 1× DC-DC Step-Down конверторен модул LM2596 с LED дисплей
Често задавани въпроси
Може ли да се използва като step-up (boost) конвертор?
Не. Модулът LM2596 работи единствено в step-down режим: изходът винаги ще бъде по-нисък от входа. Ако имате нужда от повишаване на напрежението, потърсете специализиран boost модул, като например MT3608.
Как се регулира изходното напрежение?

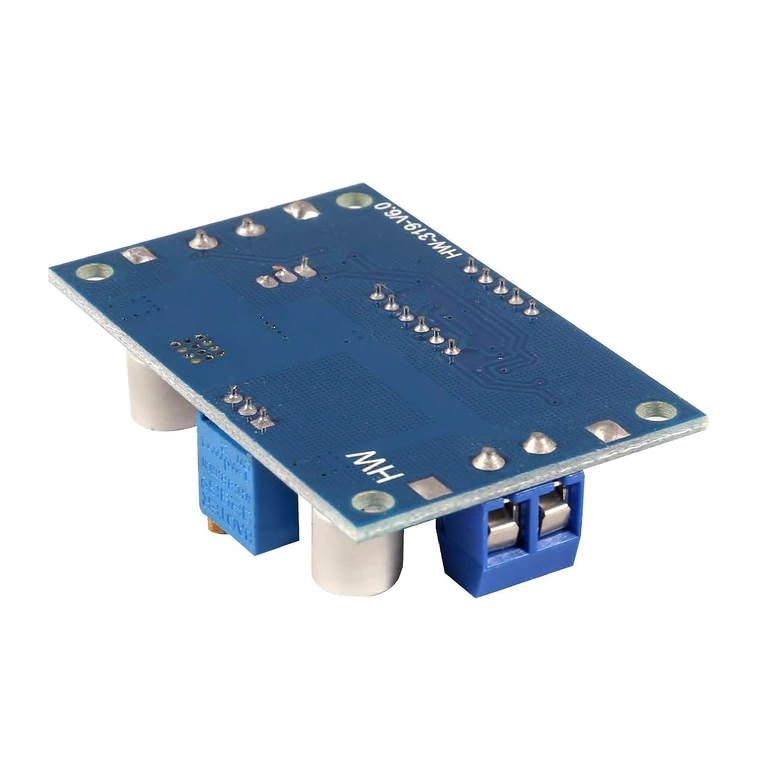

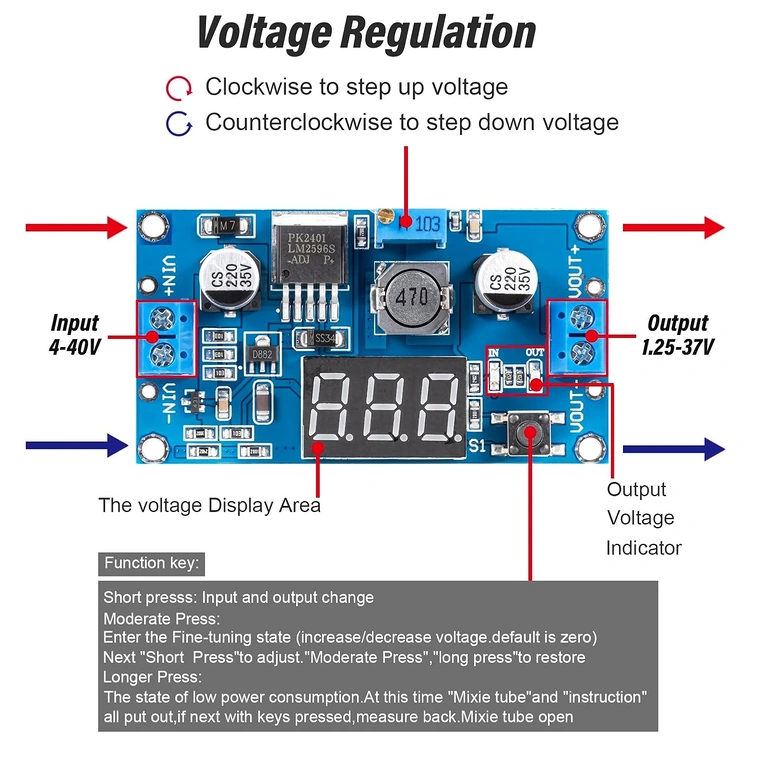

Завъртете многооборотния потенциометър на модула и следете стойността директно на LED дисплея. Не ви е необходим външен волтметър – дисплеят се актуализира в реално време при всяка настройка.
Какъв ток може да осигури продължително без прегряване?
Пиковият ток е 3A, но за продължителна работа се препоръчват максимум 2.5A. При товари под 2A модулът работи без допълнителен радиатор. Ако работите близо до лимита или в среда с висока температура, осигурете въздушен поток или монтирайте малък радиатор върху чипа.
Работи ли директно с Li-Ion или LiPo батерия?
Да. Батерия от 3.7V–4.2V е достатъчна като входен източник, стига желаното изходно напрежение да е с поне 1.5V по-ниско. Например, от 7.4V LiPo батерия можете да получите стабилни 5V за Arduino или 3.3V за ESP32.
