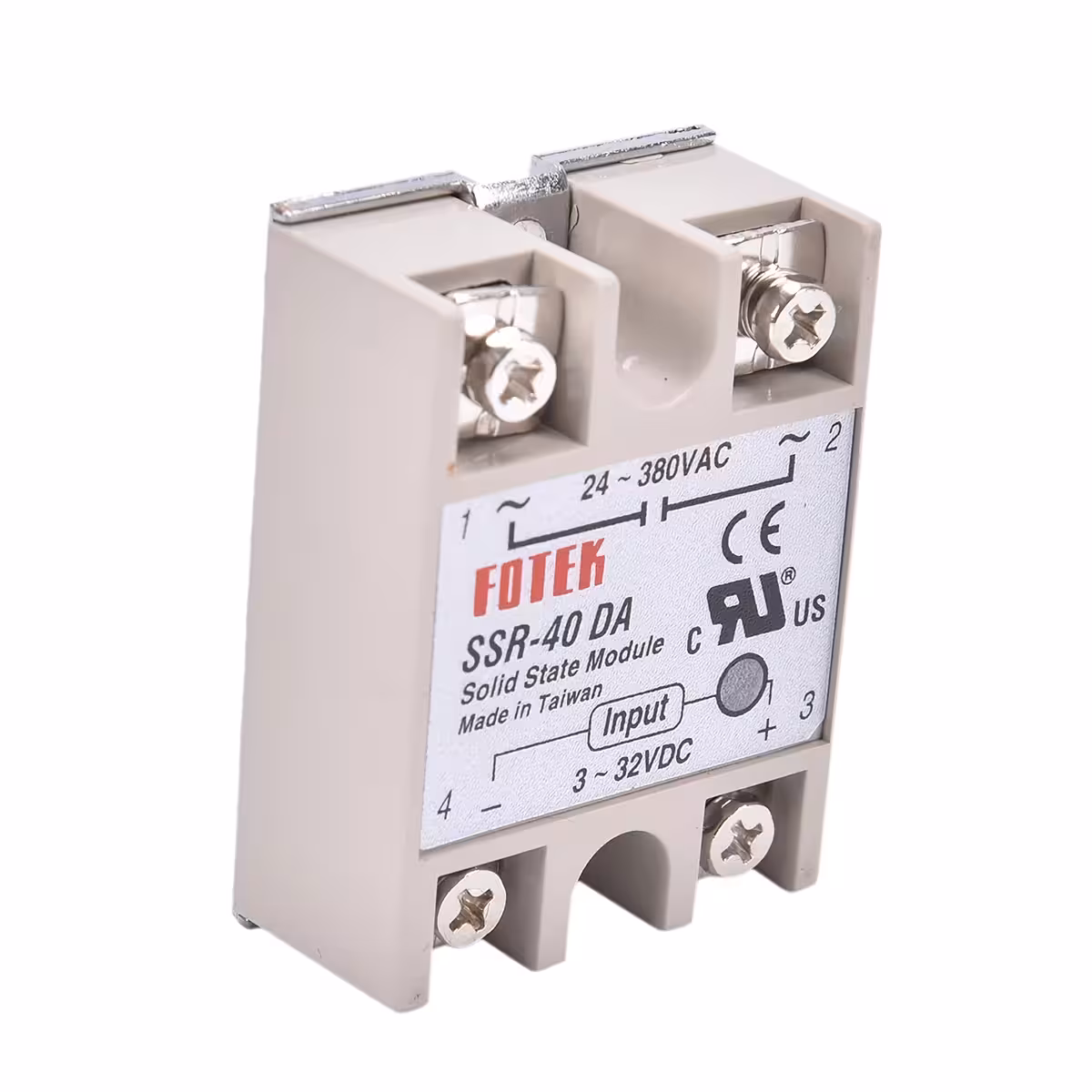

Полупроводниково реле SSR-40DA — AC превключване до 40A без износване, искри и шум
Стандартните електромеханични релета се износват, шумят и създават искри при работа. Ако търсите надеждно решение за често превключване на AC товари — като нагреватели, мотори или индустриално осветление — полупроводниковото реле (SSR) SSR-40DA е правилният избор. То комутира до 40A при 380V AC чрез подаване на управляващ DC сигнал от 3–32V, без да има движещи се механични части.
Забележка: SSR-40DA превключва единствено променливотокови (AC) товари на изхода. За постояннотокови (DC) товари е необходим модел SSR-DD.
Защо да изберете този модел? (Основни предимства):
- Нулево механично износване — липсата на физически контакти осигурява многократно по-дълъг експлоатационен живот в сравнение с класическите релета.
- Директна съвместимост с Arduino, Raspberry Pi и PLC — приема управляващ сигнал от 3V DC, което го прави идеално за 3.3V изходите на Raspberry Pi без нужда от допълнителни резистори.
- Оптична изолация до 2500V AC — управляващата верига е напълно галванично изолирана от мрежовото напрежение за максимална безопасност.
- Бързо превключване под 10ms — подходящо за приложения с висока честота на работа, като PWM управление на температурата или индустриална автоматизация.
- Вграден LED индикатор — следете статуса на релето в реално време без нужда от мултицет.
- Широк температурен диапазон — стабилна работа от -30°C до +75°C, подходящо за монтаж в електрически табла и технически помещения.
Технически характеристики и производителност
Изходът тип TRIAC осигурява превключване и в двете полупериоди на AC напрежението, което гарантира плавно управление както на резистивни товари (нагреватели, лампи), така и на индуктивни (мотори, трансформатори). Оптичната изолация създава надеждна бариера между управляващия сигнал (3–32V DC) и силовата част (до 380V AC), предпазвайки микроконтролерите от смущения. Компактният корпус с размери 6,5 × 5 × 2,5 см позволява лесен монтаж чрез винтове — при работа с товари близо до 40A, препоръчваме добавянето на охладител за оптимално разсейване на топлината.
| Параметър | Стойност / Детайл |
|---|---|
| Модел | SSR-40DA |
| Управляващо напрежение | 3–32V DC |
| Управляващ ток | 3–25mA |
| Изходно напрежение | 24–380V AC |
| Максимален изходен ток | 40A |
| Тип изход | TRIAC |
| Време за превключване | <10ms |
| Ток на утечка (ON state) | <2mA |
| Диелектрична якост | 2500V AC |
| Изолационно съпротивление | 500MΩ / 500V DC |
| Изолация | Оптична |
| Индикация | LED ON |
| Работна температура | -30°C … +75°C |
| Размери | 6,5 × 5 × 2,5 см |
| Монтаж | Чрез винтове |
Съдържание на пакета
- 1 × Полупроводниково реле SSR-40DA
Често задавани въпроси
Мога ли да използвам SSR-40DA за DC товари на изхода?
Не. TRIAC изходът работи изключително с променлив ток (AC) в диапазона 24V–380V. За постояннотокови товари, моля, изберете модел SSR-DD.
Работи ли с Arduino или Raspberry Pi без допълнителни компоненти?
Да. Управляващият сигнал започва от 3V DC, което е напълно достатъчно за 3.3V пиновете на Raspberry Pi и 5V пиновете на Arduino. Не са необходими допълнителни транзистори или резистори.
Задължително ли е използването на радиатор при 40A?
Да. При работа с високи токове, близки до максималните, релето отделя значителна топлина. Използването на подходящ радиатор предотвратява прегряването и гарантира дълготрайна стабилност.
Може ли да управлява трифазен мотор?
Едно реле SSR-40DA управлява само една фаза. За управление на трифазен мотор са необходими три идентични релета — по едно за всяка фаза.
Защо е важна оптичната изолация?
Тя осигурява пълно разделяне на управляващата верига (Arduino, PLC) от силовата мрежа. В случай на пик в напрежението или късо съединение на товара, микроконтролерът остава защитен. Диелектричната якост от 2500V AC осигурява висок марж на безопасност.
