Step-up Boost DC-DC 400W 15A модул – Повишаващо напрежение 8.5V-50V до 10V-60V

DC-DC Step-Up Boost модул 8.5V-50V към 10V-60V

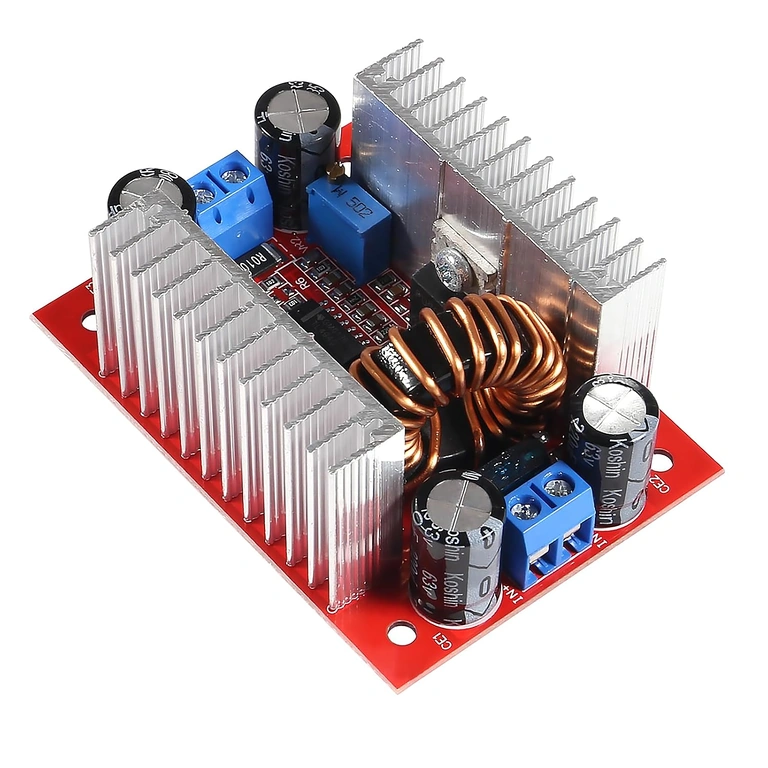

Този модул за повишаване на напрежението позволява ефективна конверсия на входно напрежение между 8.5V и 50V към регулируемо изходно напрежение между 10V и 60V. Регулирането се извършва лесно с помощта на два потенциометра.

Основни характеристики:

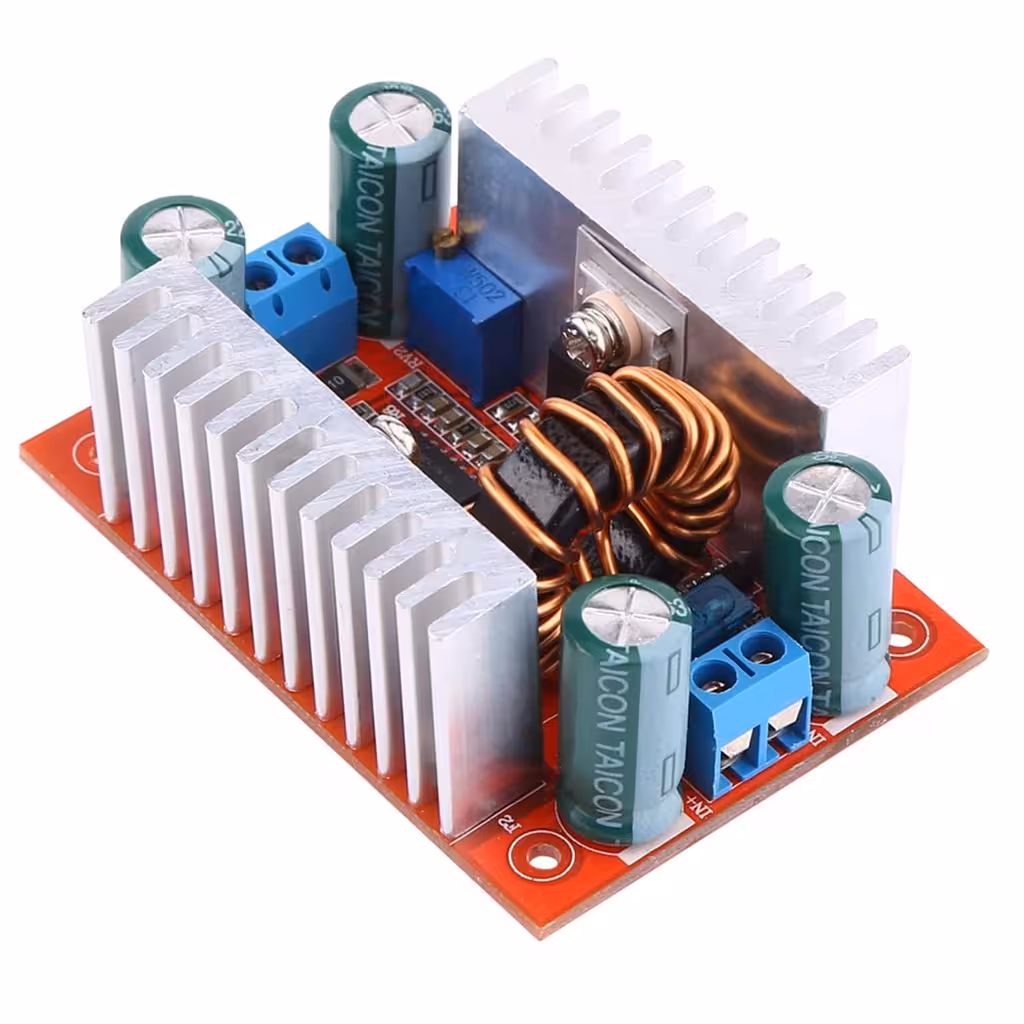

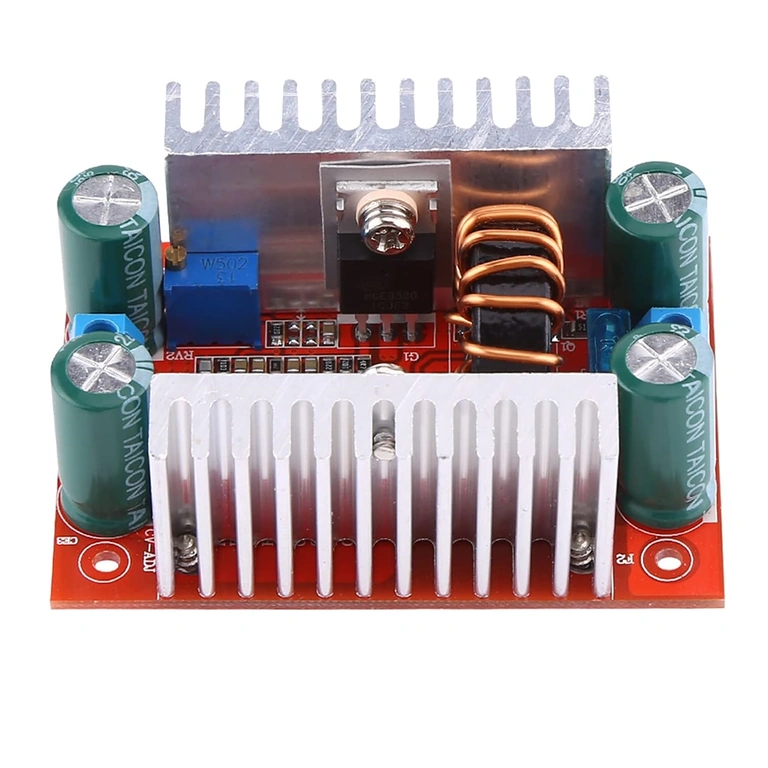

• Вградени радиатори: осигуряват ефективно разсейване на топлината. За работа при високи токове се препоръчва активно охлаждане.
• Регулируемо напрежение и ток: чрез двата потенциометра, използвайки отвертка.
• Максимална мощност: 400W
• Ефективност на конверсията: до 96%
• Максимален входен ток: 15A (необходимо активно охлаждане при над 8A)
• Максимален изходен ток: 12A, в зависимост от разликата в напрежението
• Работна честота: 150kHz
• Вградена защита: предпазител 15A (съвместим с автомобилни предпазители)

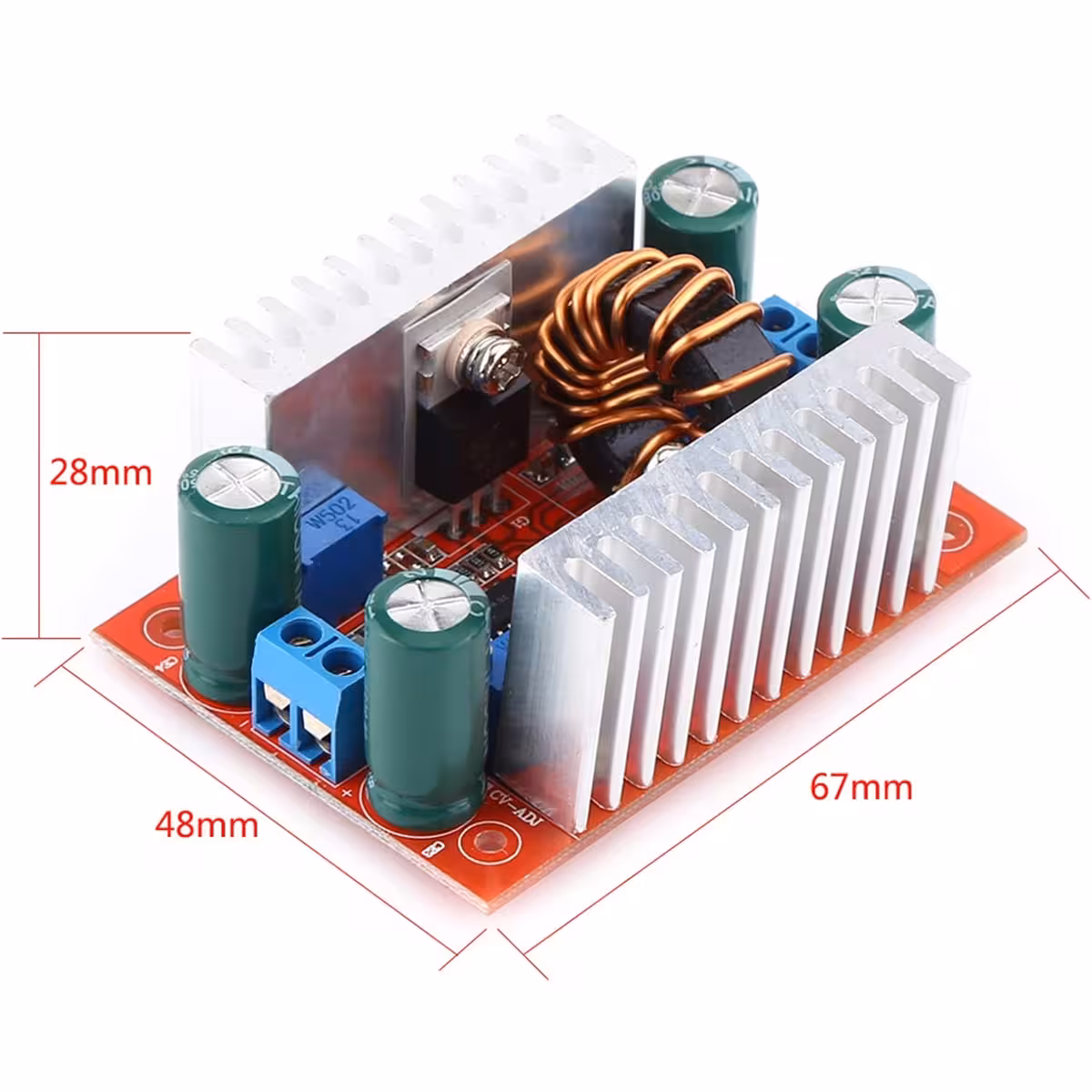

• Размери: 48mm x 67mm x 28mm

Инструкции за употреба:

1. Свържете модула към 12V.

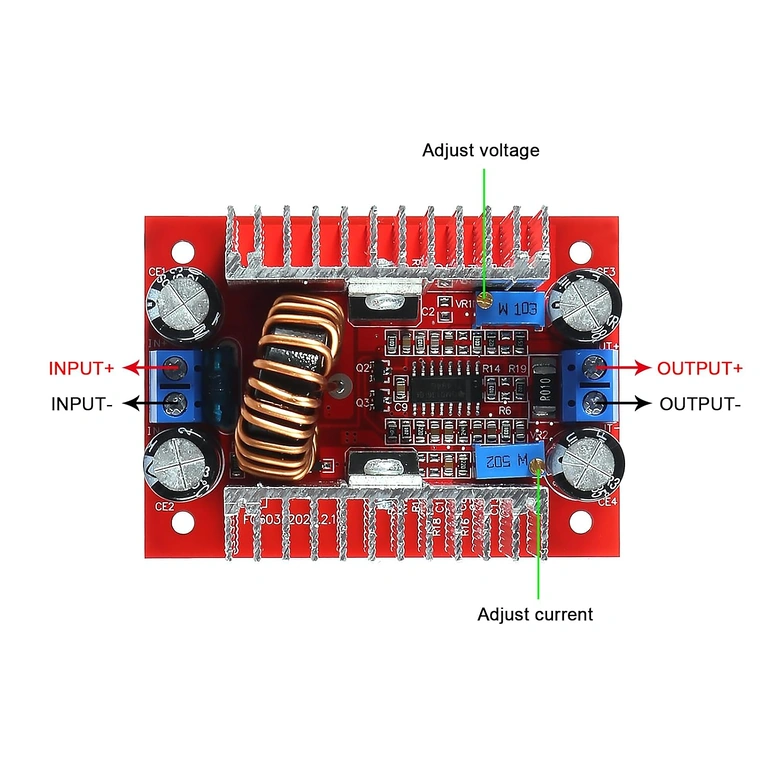

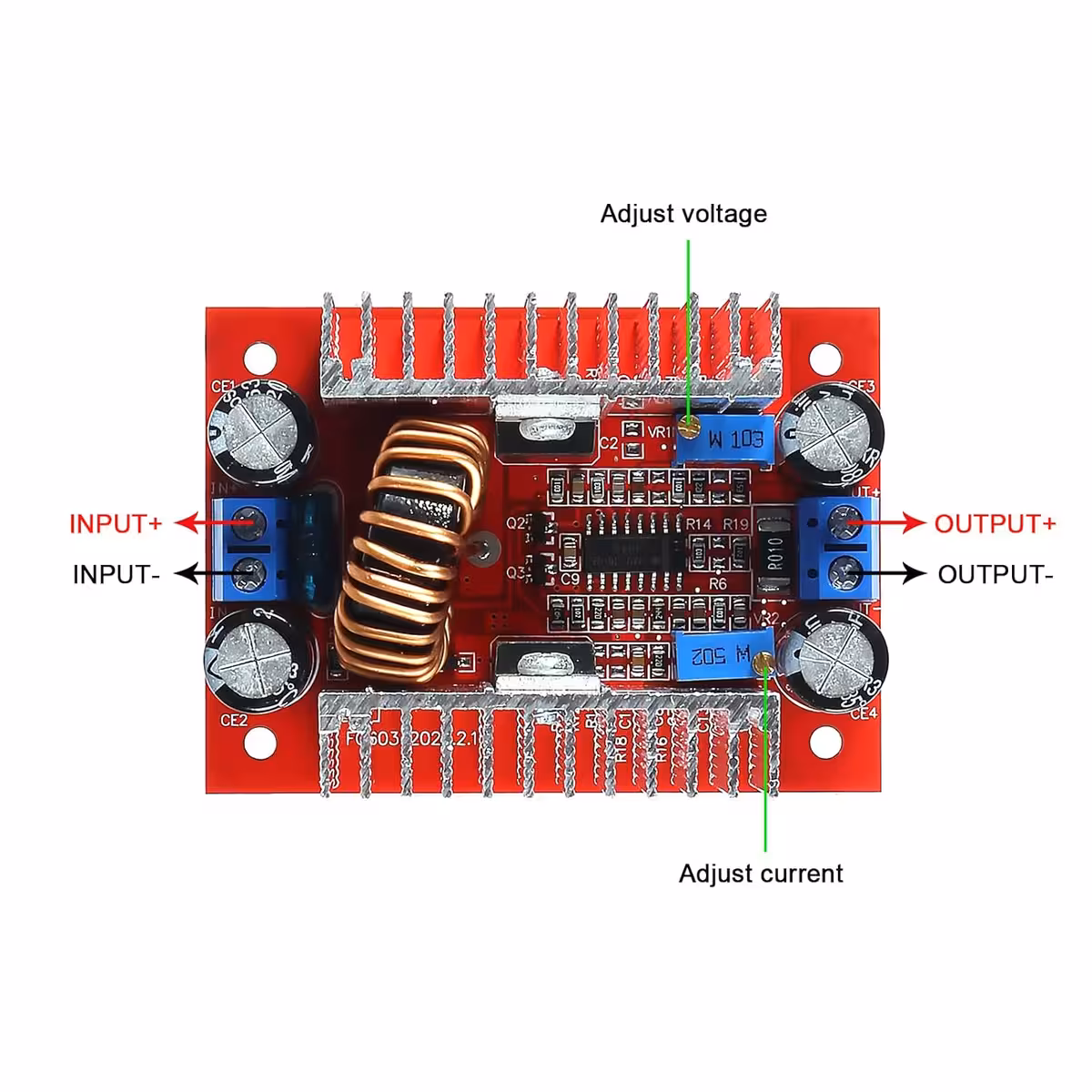

2. Регулирайте потенциометъра за напрежение (десен) и потенциометъра за ток (ляв) с отвертка.
3. Настройте изходното напрежение, като завъртите потенциометрите до желаната стойност.
4. Използвайте мултиметър за измерване на тока и направете необходимите корекции.

Отстраняване на често срещани проблеми:

• Ако изходното напрежение не се променя, уверете се, че потенциометърът за ток е правилно настроен, преди да регулирате напрежението.

Галерия снимки
