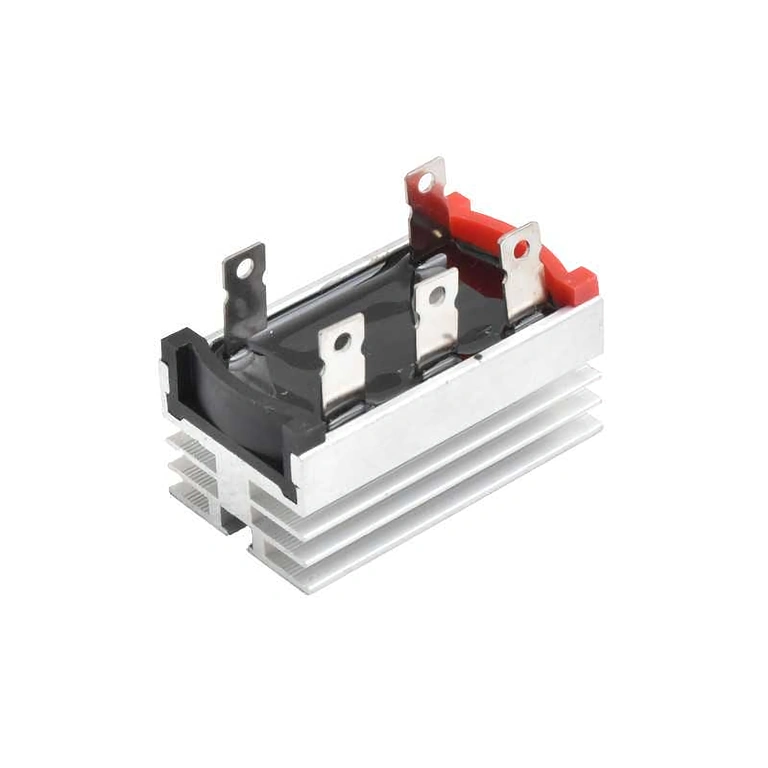

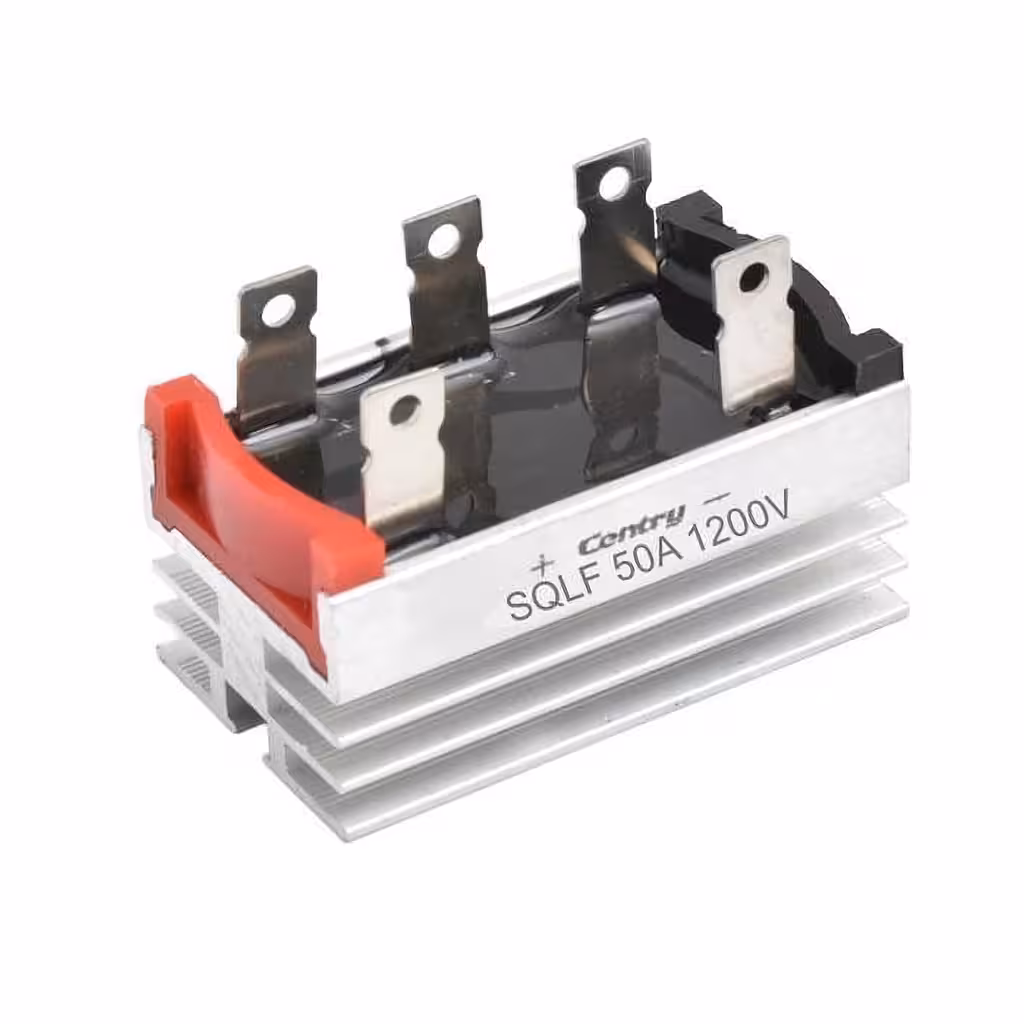

Трифазен изправителен мост 50A 1200V – стабилно DC напрежение, минимални пулсации и надеждност в индустриални приложения
Когато захранвате инвертор, честотно управление (VFD) или система за зареждане на батерии, последното нещо, от което имате нужда, е нестабилно DC напрежение с големи пулсации. Този трифазен изправителен мост 50A / 1200V решава точно този проблем – осигурява пълно изправяне на трите AC фази, като преобразува тока в чисто и предвидимо DC напрежение. Компактен, здрав и готов за лесна интеграция.
Забележка: При продължителна работа близо до лимита от 50A, силно препоръчваме монтиране върху външен радиатор или осигуряване на принудително въздушно охлаждане.
Защо да изберете този модел? (Основни предимства):
- 50A / 1200V — реален запас на мощност — покрива средно натоварени индустриални приложения, без да работи на границата на възможностите си, което гарантира по-дълъг експлоатационен живот

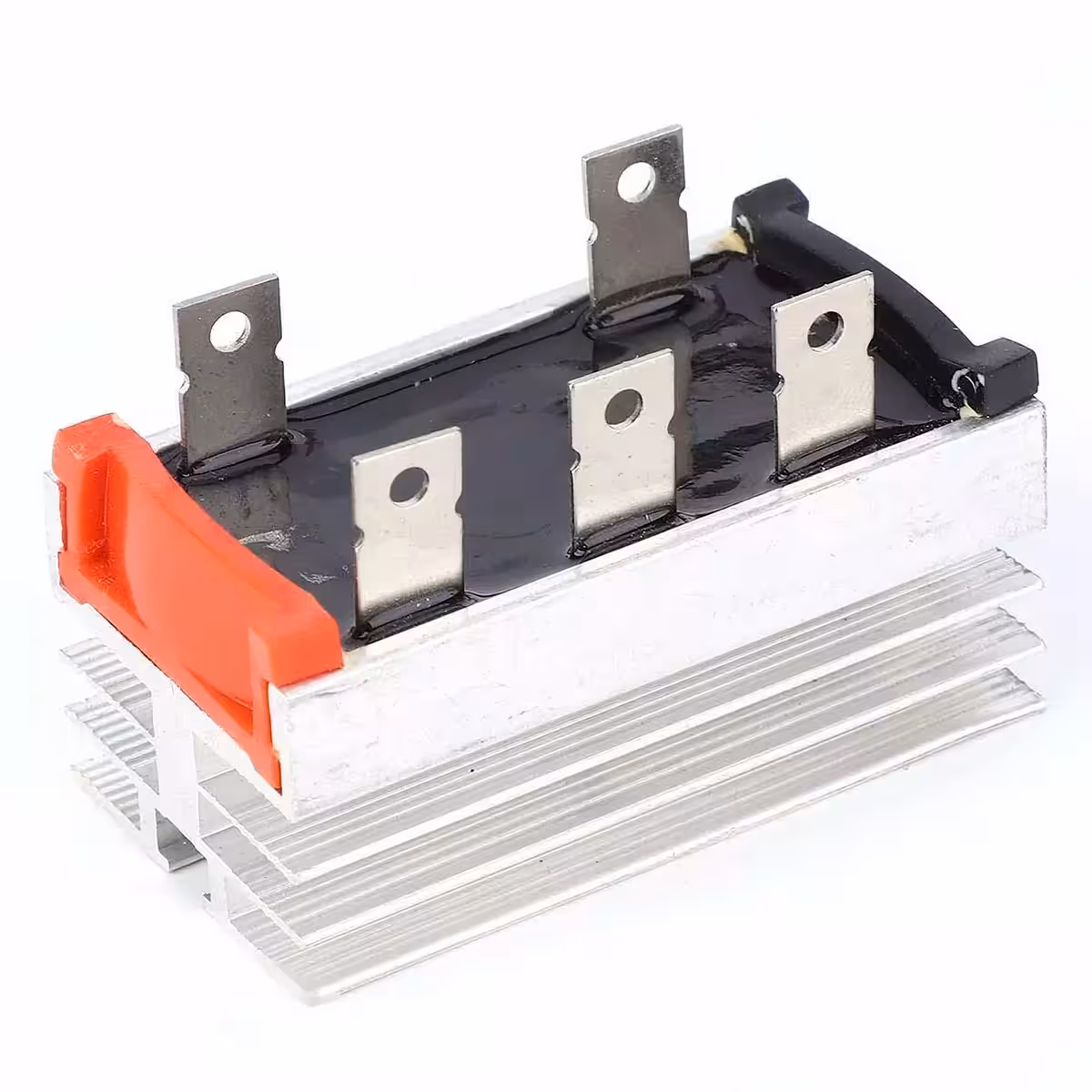

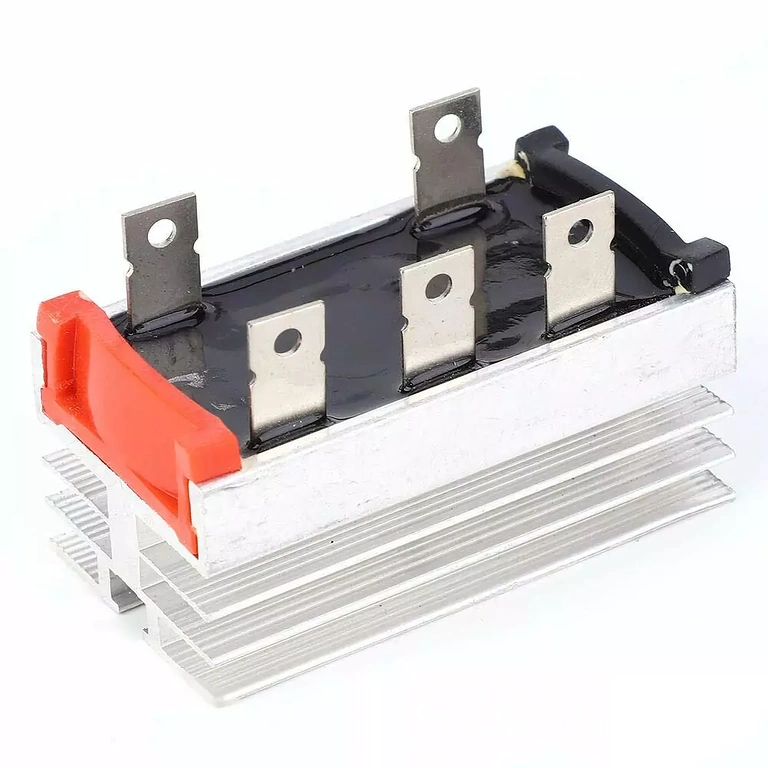

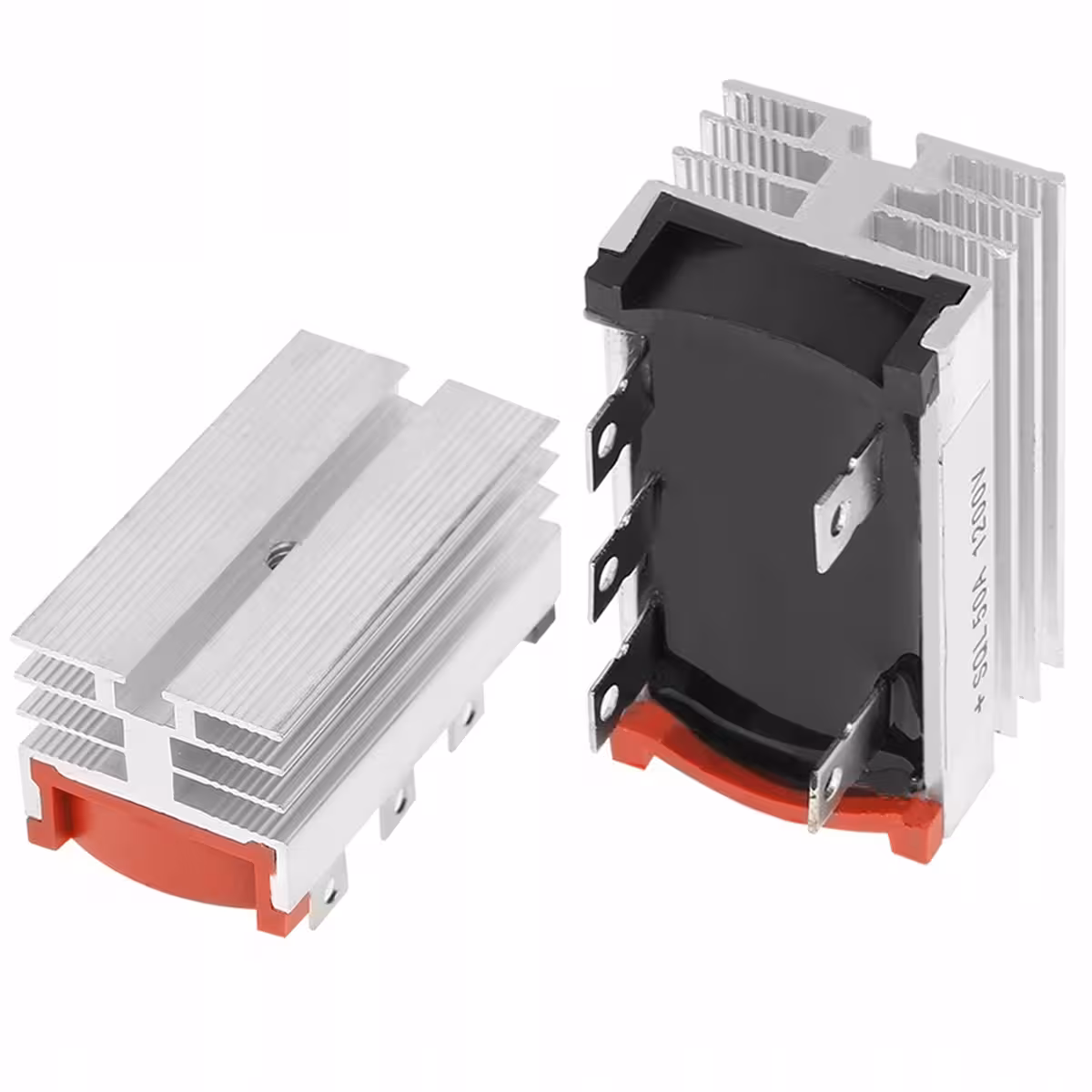

- Алуминиев корпус с двойна функция — осигурява механична защита и служи като пасивен радиатор; намалява работната температура на диодите без нужда от допълнителни компоненти
- Значително по-ниски пулсации спрямо монофазните мостове — схемата с 6 диода изправя едновременно и трите фази, което води до много по-гладко DC напрежение на изхода

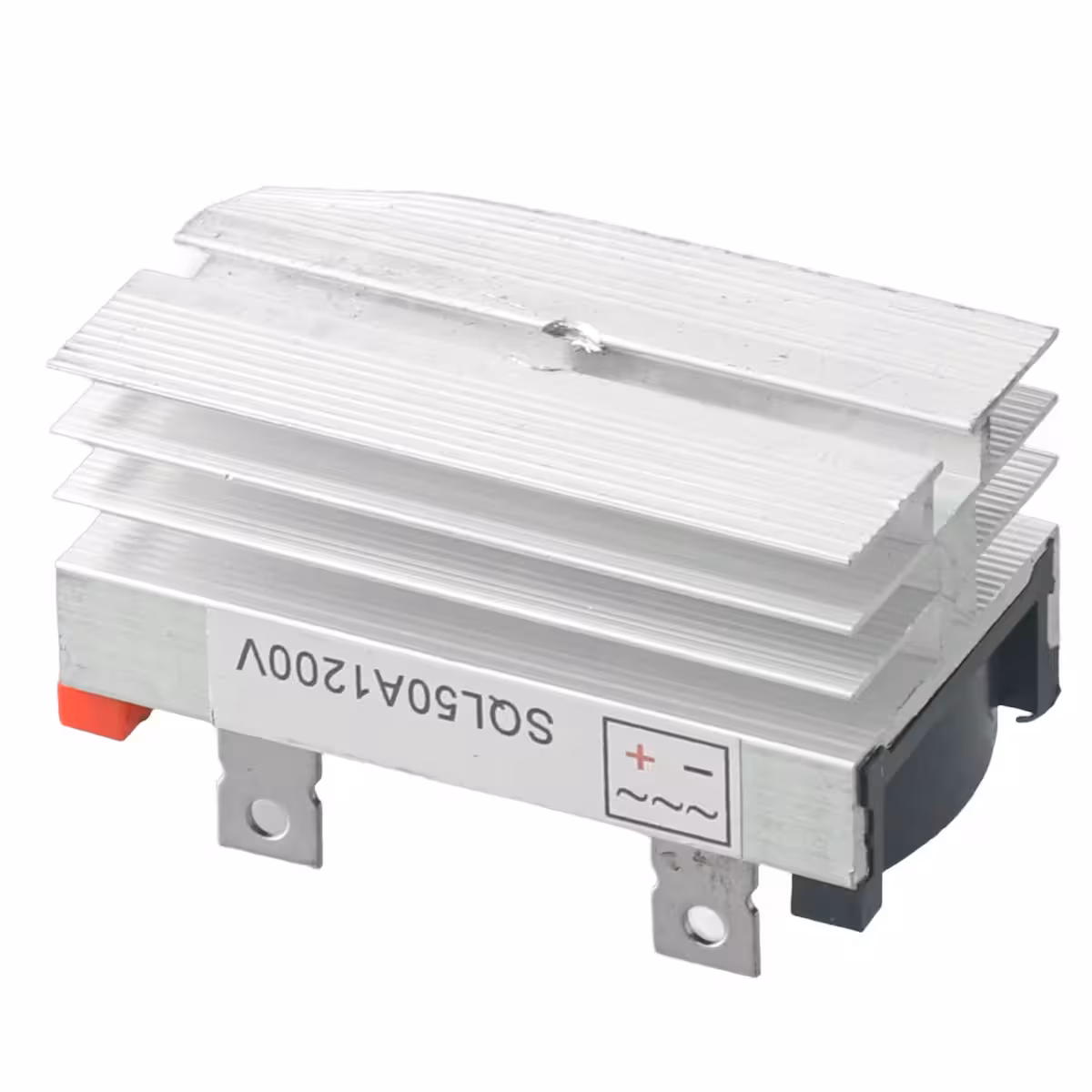

- Монтаж за 5 минути — отворът от 6 мм позволява директно закрепване към радиатор или контролен панел, без нужда от специални адаптери
- Доказана универсалност — подходящ за трифазни инвертори, индустриални захранващи блокове, VFD устройства, електрожени и фотоволтаични системи със съхранение на енергия
Технически детайли и производителност
Класическата схема с 6-диоден мост изправя напълно трите фази на AC мрежата, доставяйки DC напрежение с минимални пулсации – готово за директна употреба като входно стъпало за допълнителни LC или капацитивни филтри. При стандартна трифазна мрежа от 400V (линейно напрежение), изходното DC напрежение преди филтриране е приблизително 540V DC.

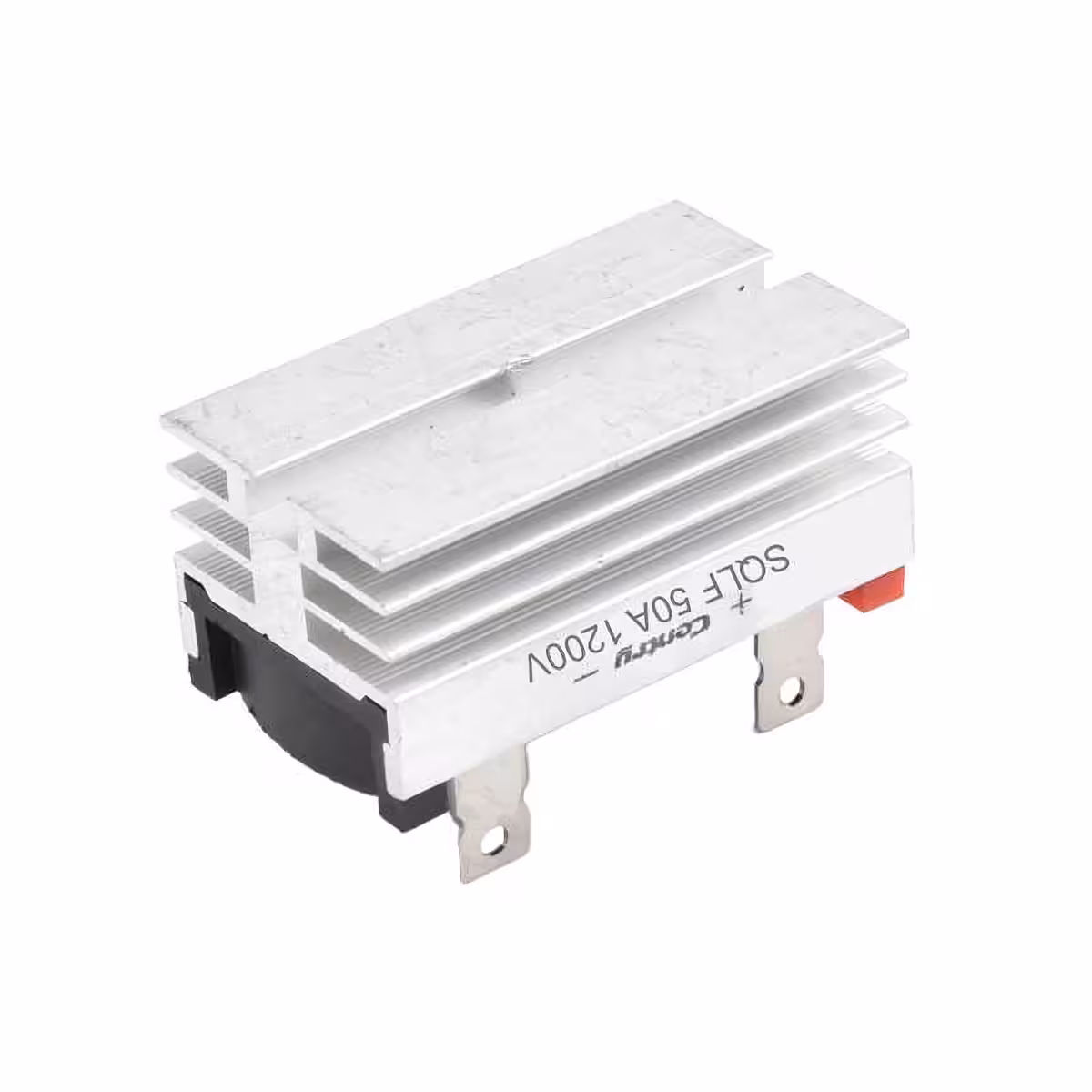

Размерите от 60 x 31 мм позволяват безпроблемно вграждане в електрически табла, компактни захранвания или автоматизирани системи, където пространството е ограничено. Алуминиевият корпус не е просто конструктивен елемент – той активно отвежда топлината, генерирана при продължителна работа, което удължава живота на диодните преходи.
| Параметър | Стойност / Детайл |
|---|---|
| Максимален ток | 50A |
| Максимално блокиращо напрежение | 1200V |
| Тип изправяне | Трифазен мостов (6 диода) |

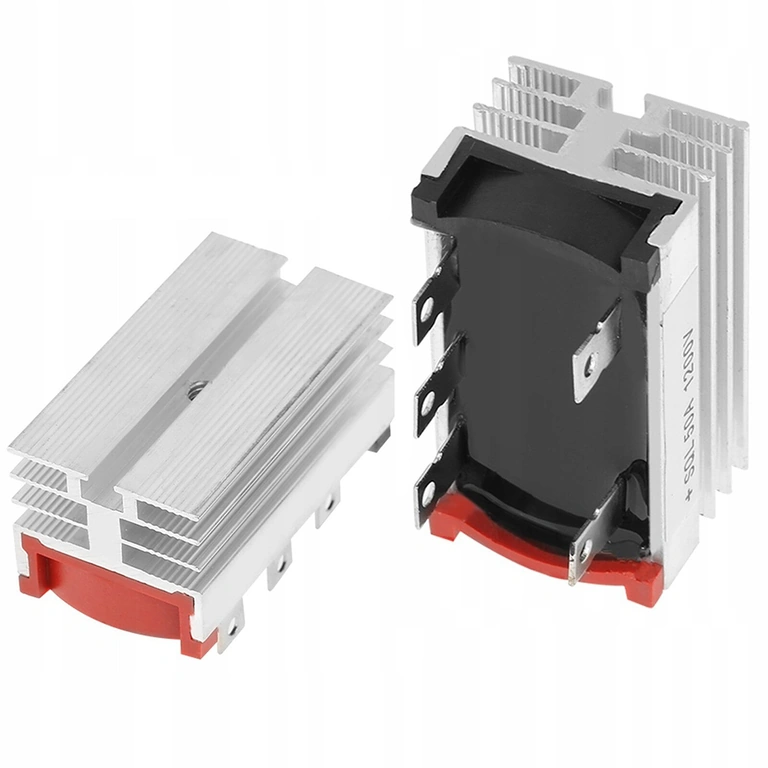

| Материал на корпуса | Алуминий (пасивно охлаждане) |
| Цвят | Сребрист |

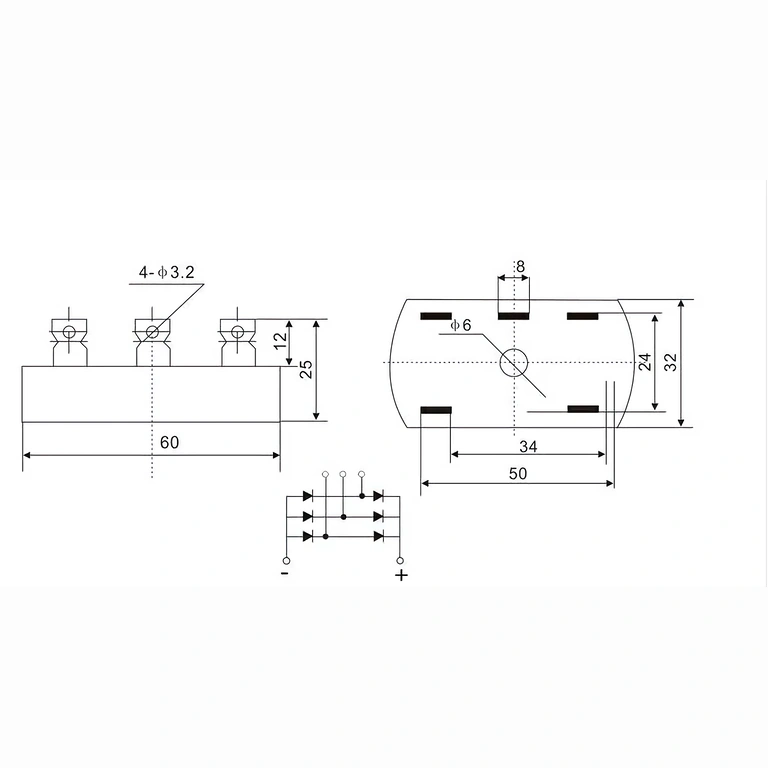

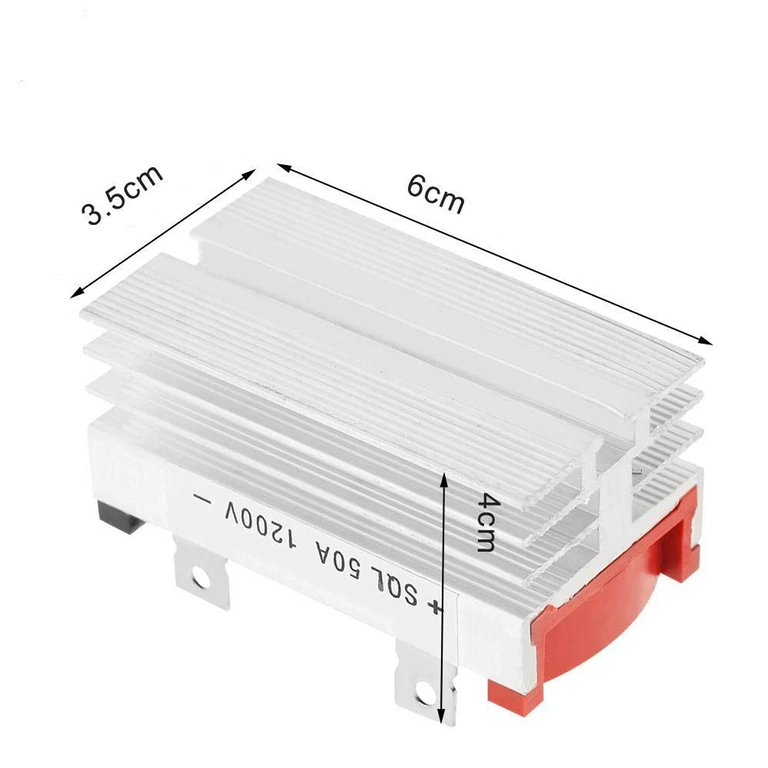

| Размери | 60 x 31 мм (приблизително) |
| Диаметър на монтажния отвор | 6 мм (приблизително) |
| Изходно DC напрежение (400V AC линия) | ~540V DC (преди филтриране) |
| Основни приложения | Инвертори, индустриални захранвания, VFD, зарядни устройства, соларни системи |
Съдържание на пакета
- 1 x Трифазен изправителен мост 50A 1200V – алуминиев корпус
Често задавани въпроси
Каква е практическата разлика между монофазен и трифазен изправителен мост?
Трифазният мост изправя едновременно и трите AC фази, а не само една. Конкретният резултат е DC напрежение с много по-ниски пулсации, което означава по-стабилно захранване за свързаното оборудване, без нужда от масивни допълнителни филтри.
Необходим ли е външен радиатор?
При токове под 30-35A и периодична работа, алуминиевият корпус се справя самостоятелно. При токове, близки до 50A, или при продължителна работа, силно препоръчваме външен радиатор или принудително охлаждане, за да поддържате температурата в безопасни граници.
Как се свързва правилно мостът?

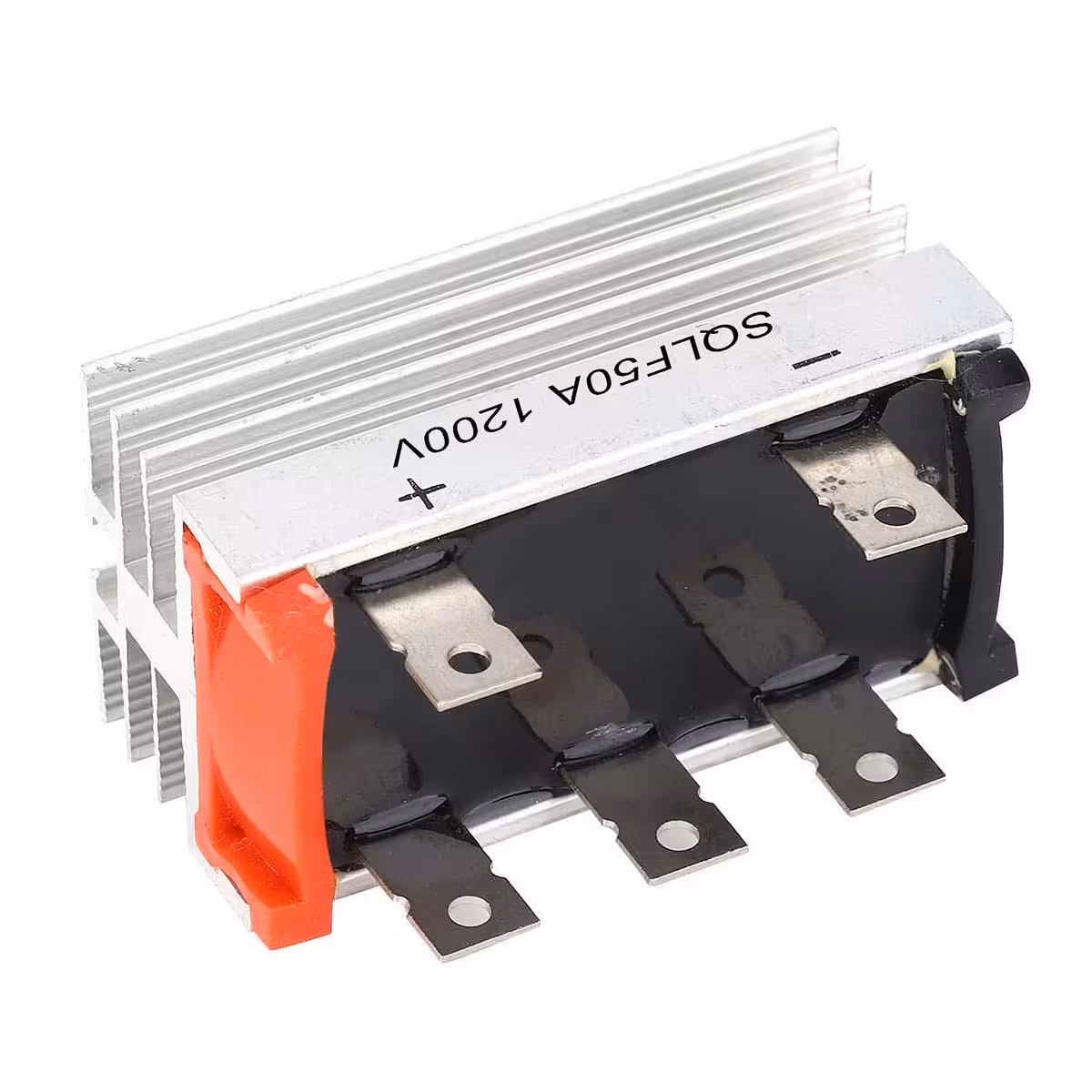

Трите входни клеми (A, B, C или ~) се свързват към трите фази на трифазния AC източник. Клемите + и – представляват DC изхода. Спазвайте поляритета на изхода – обръщането му може да повреди свързаното оборудване.
Подходящ ли е за фотоволтаични системи с трифазен инвертор?
Да. Съвместим е с фотоволтаични системи, които използват трифазни инвертори или DC-DC преобразуватели, изискващи изправително стъпало за напрежението, генерирано от AC генератори, свързани към соларни панели.
