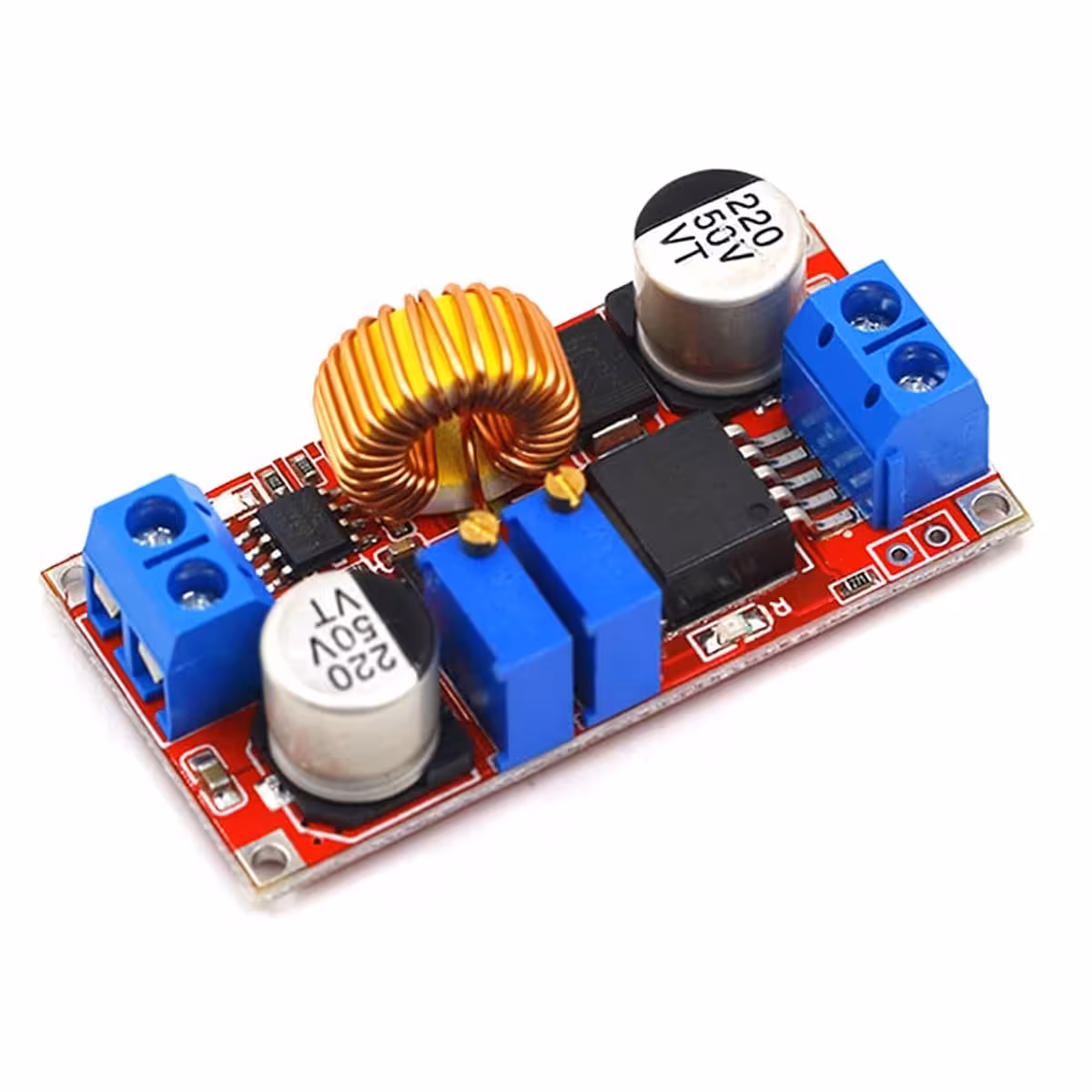

DC-DC Step-Down конвертор XL4015 5A – Прецизно регулиране на напрежение и ток за батерии и LED осветление
Имате нужда от надеждно зареждане на Li-ion батерии без риск от презареждане? Или искате да захраните LED лента с точно определено напрежение, без досадни колебания? Модулът XL4015 ви осигурява независим контрол както върху напрежението, така и върху тока — всичко това в компактен формат, готов за вграждане във всеки ваш проект.
Важно: Фабрично зададеното изходно напрежение е около 20V. Преди първоначална употреба, моля, настройте потенциометъра, преди да свържете товара. Ако напрежението не се променя, завъртете потенциометъра CV обратно на часовниковата стрелка поне 10 пълни оборота — това е стандартна процедура за първоначално калибриране.
Защо да изберете този модел? (Основни предимства):
- Независимо двойно регулиране CC + CV — контролирате тока и напрежението чрез два отделни потенциометъра, което е критично за правилното зареждане на Li-ion или NiMH батерии и за защитата на мощни светодиоди
- Висока ефективност до 96% — минимални енергийни загуби под формата на топлина, което гарантира стабилна работа дори при продължително натоварване без риск от прегряване
- Автоматична защита от късо съединение и прегряване — ограничаване на тока до 8A и автоматично изключване при прегряване, без необходимост от допълнителни предпазители
- Широк диапазон на преобразуване — входно напрежение 4V–38V и изходно 1.25V–36V; лесно покрива стандартни трансформации като 24V→12V, 24V→5V или 12V→3.3V без хардуерни промени
- Компактен дизайн, готов за монтаж — размери 51×26×18 мм, вграден LED индикатор за работа, включен радиатор и работен температурен диапазон от -40°C до +85°C за индустриални приложения

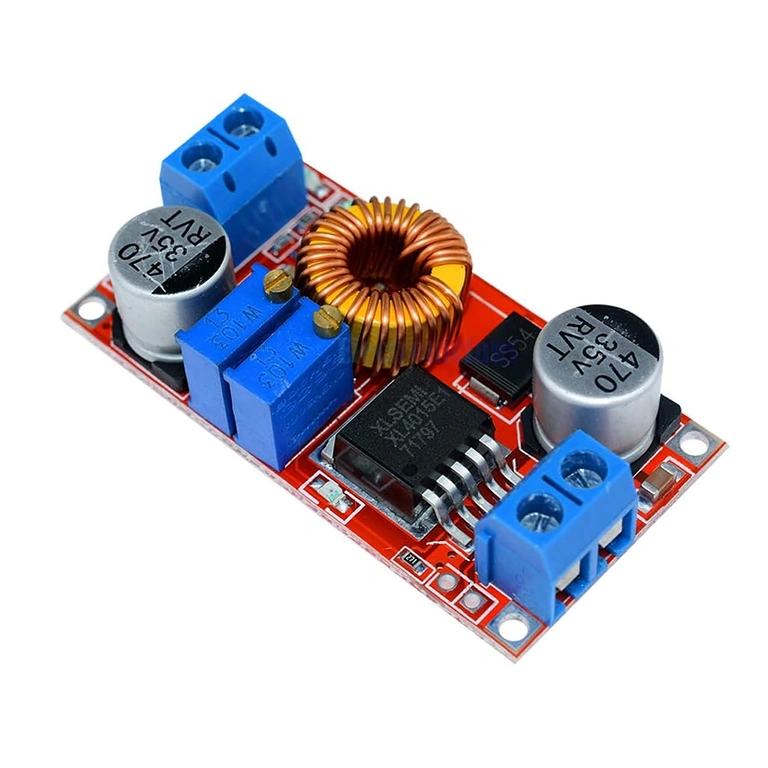

Технически характеристики и производителност

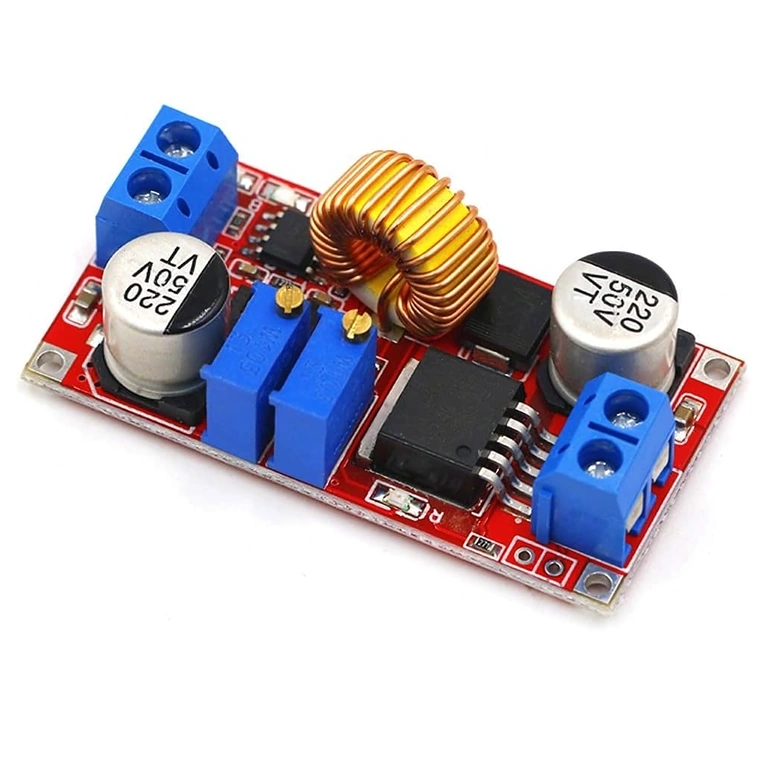

Чипът XL4015 работи на честота на превключване от 180KHz — достатъчно висока, за да поддържа изходните пулсации (ripple) на минимум, без да са нужни обемни филтриращи компоненти. Максималният номинален ток е 5A, но за продължителна работа препоръчваме ограничение до 4.5A за по-дълъг експлоатационен живот. При зареждане на батерии модулът автоматично преминава в режим CC (постоянен ток) и се превключва към CV (постоянно напрежение), когато батерията достигне зададените параметри — това е правилният метод за зареждане при този тип buck конвертори.
| Параметър | Стойност / Детайл |
|---|---|
| Тип конвертор | DC-DC Step-Down (Buck) |
| Главен чип | XL4015 |
| Входно напрежение | 4V – 38V DC (макс. 38V) |
| Изходно напрежение | 1.25V – 36V DC (плавно регулируемо) |
| Максимален изходен ток | 5A (препоръчително до 4.5A) |
| Максимална мощност | 75W |
| Ефективност | До 96% |
| Честота на превключване | 180KHz |
| Режим на регулиране | CV (постоянно напрежение) + CC (постоянен ток) |
| Защита от късо съединение | Автоматично ограничаване до 8A |
| Термична защита | Автоматично изключване при прегряване |
| Работна температура | -40°C ~ +85°C |
| Индикация | Вграден LED индикатор |

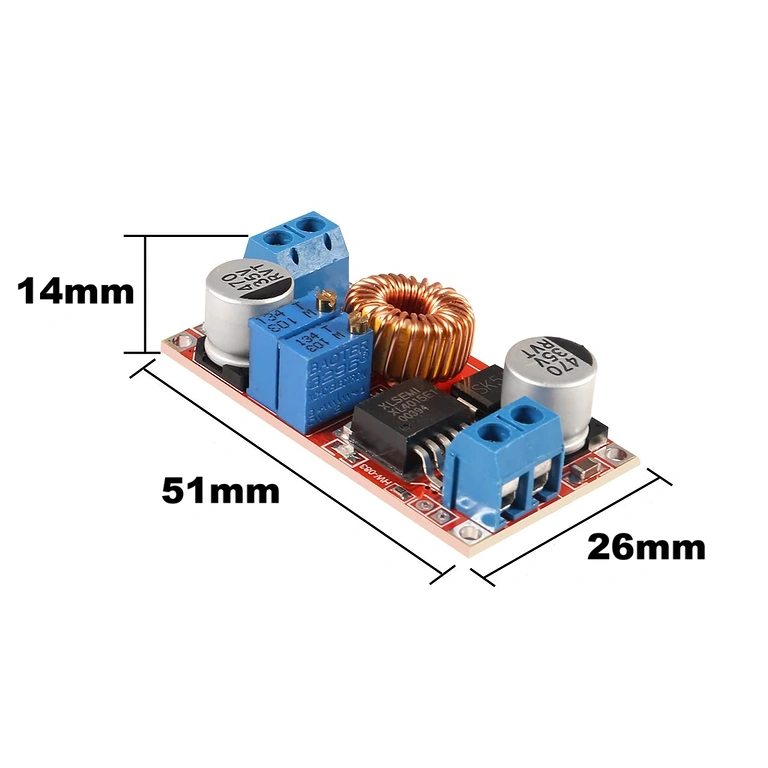

| Размери | 51 × 26 × 18 мм |

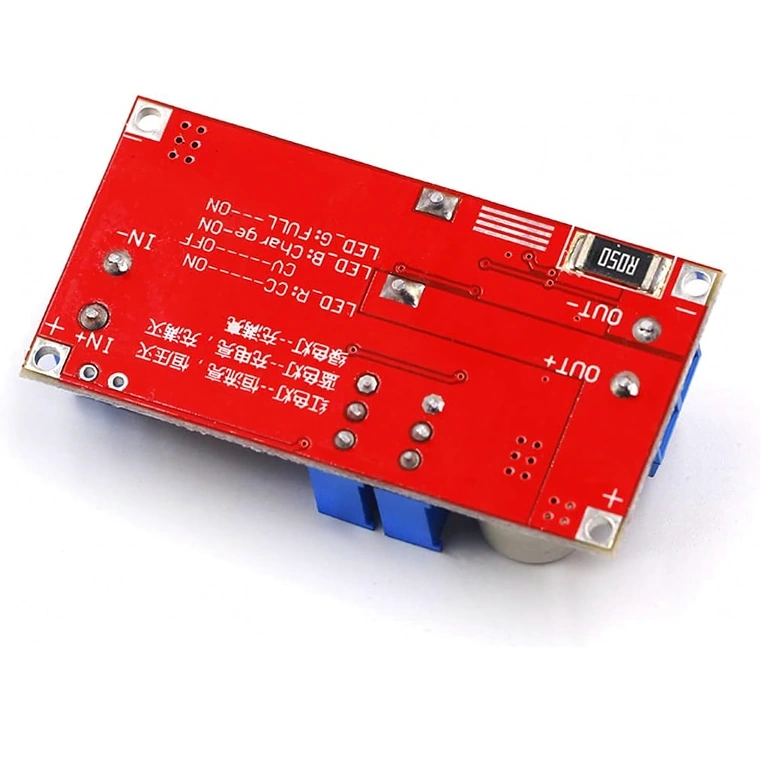

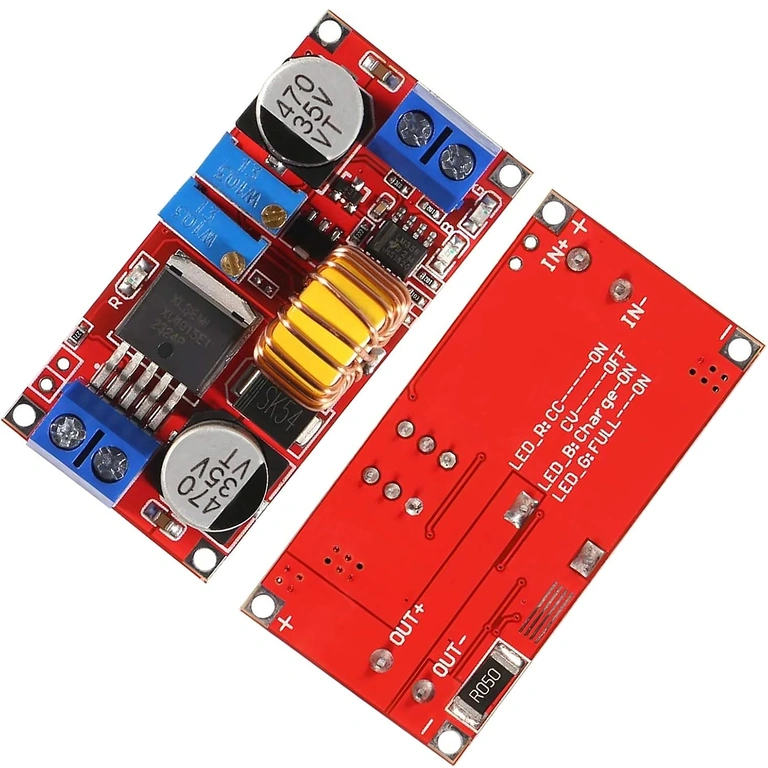

Инструкции за настройка и употреба

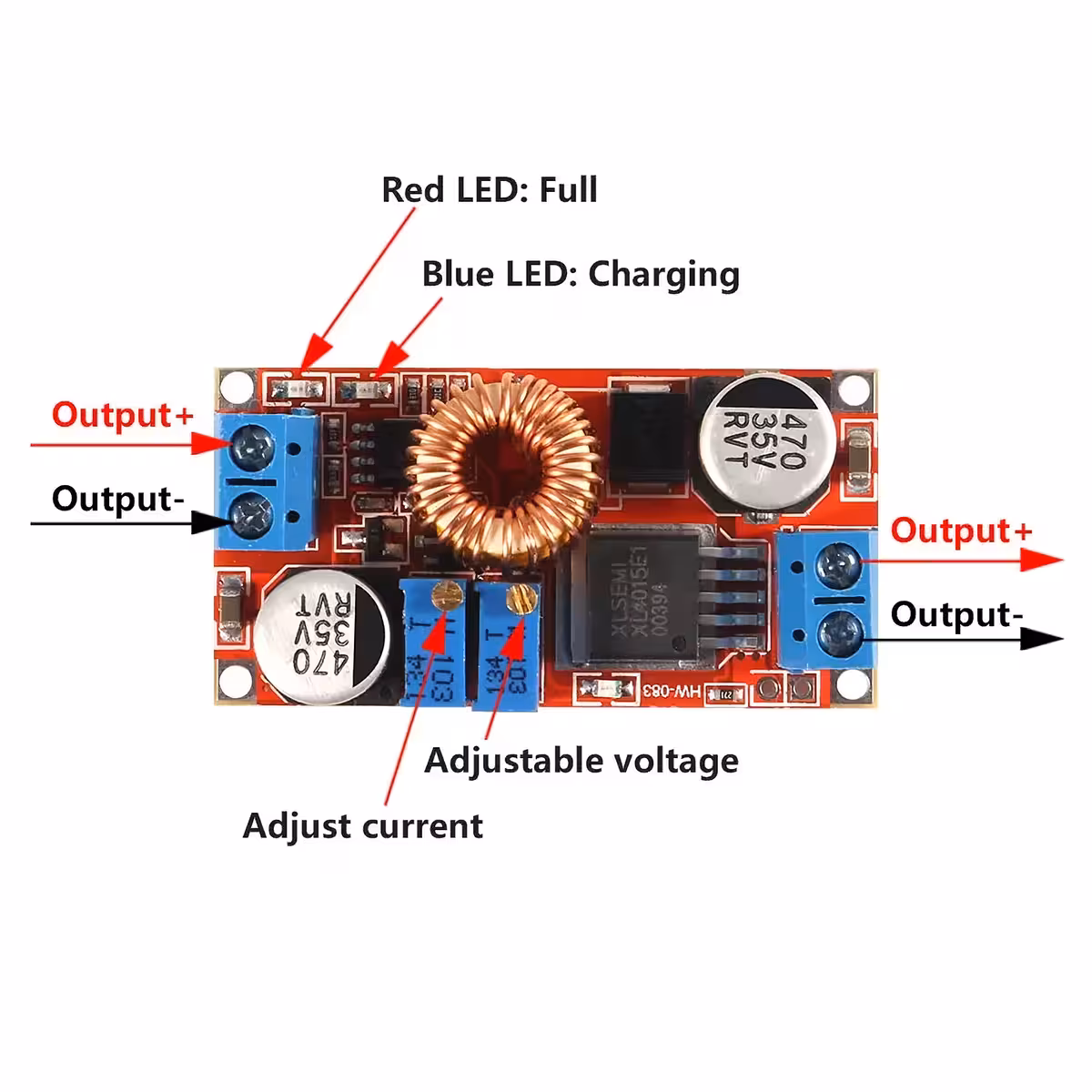

- Настройте изходното напрежение преди да свържете товара: въртете потенциометъра, обозначен с CV, докато достигнете желаното напрежение, като следите с мултицет.
- Настройте ограничението на тока чрез потенциометъра CC: свържете товар или амперметър последователно и регулирайте до желаната стойност на тока.
- Първоначално калибриране (ако напрежението не се променя): завъртете потенциометъра CV обратно на часовниковата стрелка поне 10 пълни оборота, след което започнете настройката отново.
- За зареждане на батерии: задайте CV напрежението според крайното напрежение на батерията, а CC тока според капацитета ѝ (напр. 0.5C или 1C). Модулът ще превключи автоматично от CC към CV по време на цикъла.
- Внимание: не надвишавайте 38V на входа и осигурете адекватно охлаждане при натоварване близо до 5A.

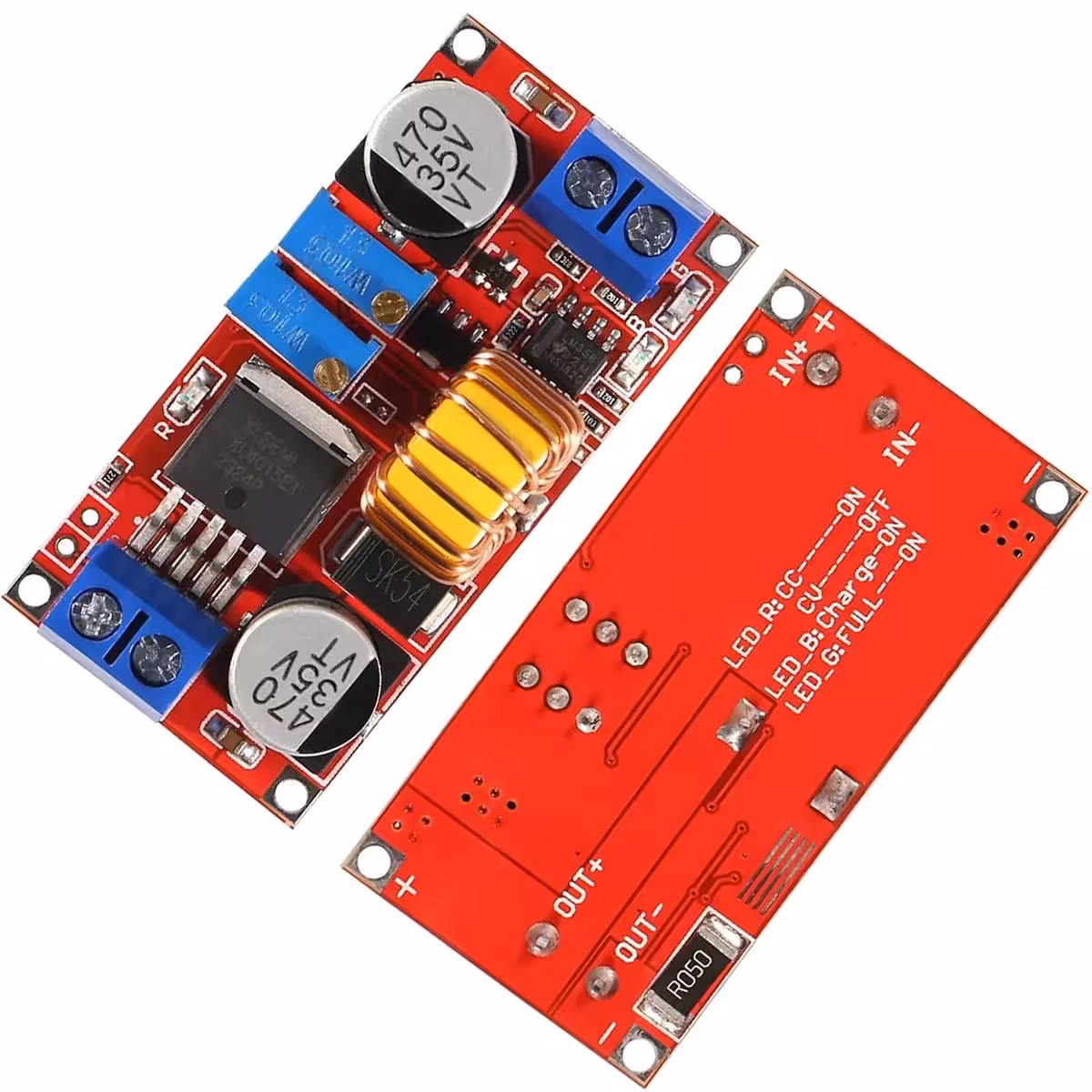

Съдържание на пакета
- 1 × DC-DC step-down конвертор XL4015 CC/CV
Често задавани въпроси
Мога ли да използвам този модул за зареждане на 3.7V Li-ion батерия?
Да. Настройте CV напрежението на 4.2V и ограничете CC тока според спецификациите на батерията. Модулът автоматично ще управлява прехода CC към CV по време на зареждането.
Защо изходното напрежение е около 20V при първо включване?
Това е фабрично зададената стойност. Просто завъртете потенциометъра CV преди да свържете товара. Ако не реагира, завъртете го обратно на часовниковата стрелка поне 10 оборота за калибриране.
Нужен ли е допълнителен радиатор?
Модулът идва с вграден радиатор. При продължително натоварване от 4.5A–5A, препоръчваме използването на малък вентилатор за поддържане на оптимална температура и по-дълъг живот на компонентите.
Може ли да захранва мощни светодиоди?
Да. Режимът CC е идеален за мощни светодиоди, тъй като предотвратява протичането на прекомерен ток. Задайте CC тока според номиналните стойности на светодиода, а CV напрежението малко над неговия работен праг.
